Riemen 257J2 der markierung 183 für die Abricht- und Dickenhobelmaschinen Bernardo PT200ED und Leman LODRA210
Riemen POLY-V-465J4 für Abrichthobelmaschinen
Riemen poly-V 762J5 für abrichthobelmaschinen von Kity Bestcombi 2000 und Scheppach Bestcombi 3.0
Kompletter Abrichtanschlag kompatibel mit den Abricht-Dickenhobelmaschinen Bernardo PT200(ED) und Leman LODRA210. Wichtiges Ersatzteil für eine präzise Führung des Holzes beim Abrichthobeln.
Filterbeutel für Bernardo PT200ED

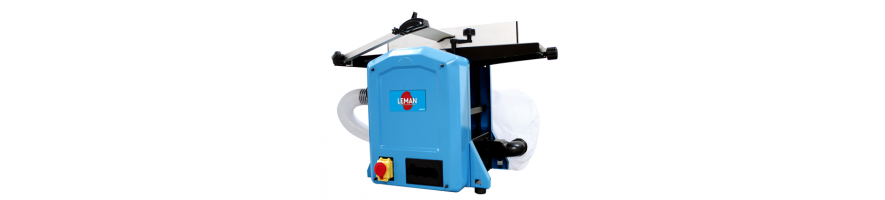

Diese Kategorie ist den Ersatzteilen für die Leman LODRA210 Abricht- und Dickenhobelmaschine gewidmet. Die kompakte Tischmaschine verbindet Abrichten und Dickenhobeln. Zur Konstruktion gehören eine Messerwelle mit zwei Hobelmessern, Abrichttische, Dickentisch, Werkstückvorschub, neigbarer Anschlag, Kohlebürstenmotor und eine integrierte Späneabsaugung mit Auffangsack.
Die verfügbaren Referenzen können sich mit der Ersatzteilversorgung verändern. Diese Seite ist deshalb kein starres Lagerverzeichnis, sondern eine dauerhafte Grundlage für Wartung, Fehlersuche und Reparatur der Leman LODRA210 anhand der Explosionszeichnungen und einer genauen Teileidentifikation.
Die LODRA210 besitzt eine Messerwelle mit 50 mm Durchmesser und zwei Hobelmessern. Zustand und Einstellung der Messer beeinflussen die Oberflächenqualität direkt. Stumpfe, beschädigte oder falsch eingestellte Messer können Ausrisse, höhere Belastung und ungleichmäßige Ergebnisse verursachen.
Beim Austausch sind genaue Messermaße und Befestigung zu prüfen. Kontrollieren Sie auch die Klemmteile der Messerwelle. Beide Messer müssen nach den Vorgaben der Maschine korrekt positioniert und sicher befestigt sein.
Der Antrieb überträgt die Motorleistung auf die Mechanismen. Für bestimmte Funktionen werden bei der LODRA210 Poly-V-Riemen verwendet. Riemen können sich abnutzen, reißen, rutschen oder durch Fehlstellung beschädigt werden.
Bei Rutschen oder vorzeitigem Ausfall sollten Riemenscheiben, Ausrichtung, Spannung und freie Drehbewegung geprüft werden. Ein neuer Riemen wird erneut beschädigt, wenn die mechanische Ursache bestehen bleibt.
Beim Dickenhobeln wird das Werkstück automatisch unter der Messerwelle transportiert. Walzen und Antrieb müssen gleichmäßig arbeiten. Ruckeln, unzureichender Vorschub oder Stillstand können verschiedene mechanische Ursachen haben.
Je nach Fehler sind Riemen, Zahnräder, Achsen, Federn, Lager, Buchsen, Walzen und Spanansammlungen zu kontrollieren. Prüfen Sie das gesamte Vorschubsystem, bevor eine einzelne Walze ersetzt wird.
Der Aluminiumanschlag führt das Werkstück beim Abrichten und kann für Winkelarbeiten geneigt werden. Anschlag, Halter, Griffe, Schrauben und Klemmmechanismen können Spiel entwickeln oder beschädigt werden.
Hält der Anschlag seine Position nicht mehr, sollte die gesamte Klemmung kontrolliert werden. Für einzelne Teile sind Modell und Positionsnummer der Explosionszeichnung maßgeblich.
Die Tische bilden die Referenzflächen der Maschine. Tiefeneinstellung und Höhenverstellung müssen leichtgängig arbeiten und die gewählte Position halten.
Schwergängige Bedienelemente nicht mit Gewalt bewegen. Entfernen Sie Späne und prüfen Sie Blockaden, beschädigte Schrauben, lose Befestigungen und Führungen. Ein gebrochener Griff kann lediglich die Folge eines schwergängigen Mechanismus sein.
Die LODRA210 besitzt einen 230-V-Kohlebürstenmotor. Kohlebürsten sind Verschleißteile. Startschwierigkeiten, Unterbrechungen oder ungewöhnliche Funkenbildung können Anlass sein, die Bürsten zu prüfen, bevor ein kompletter Motorschaden angenommen wird.
Auch Schalter, Sicherheitseinrichtung, Kabel oder Verbindung können Startprobleme verursachen. Vergleichen Sie Kennzeichnungen und Anschlüsse des Originals. Vor dem Zerlegen muss die Maschine vom Netz getrennt werden.
Die LODRA210 besitzt eine integrierte Späneabsaugung mit Auffangsack. Eine freie Spanabfuhr reduziert Ablagerungen an Messerwelle und Vorschub. Sack, Schlauch, Schellen, Absaughaube und Anschlussteile können gewartet oder ersetzt werden müssen.
Bei nachlassender Absaugung zuerst Sackfüllung, Schlauch und Haube auf Verstopfung sowie die Dichtheit der Anschlüsse prüfen.
Schlechter Vorschub kann durch Holzbeschaffenheit, zu große Spanabnahme, verschmutzte Walzen, rutschenden Antrieb, defekte Vorschubteile oder Spanansammlungen entstehen. Das System sollte vor einer Teilebestellung vollständig geprüft werden.
Kontrollieren Sie auch die Hobelmesser. Stumpfe Messer erhöhen die Belastung und können den Eindruck mangelnder Leistung erzeugen.
Neue Vibrationen oder Geräusche sollten untersucht werden. Prüfen Sie Messerbefestigung, Riemen, Riemenscheiben, zugängliche Lager und Befestigungen. Bei ungewöhnlichem Spiel der Messerwelle darf die Maschine nicht weiter betrieben werden.
Bei schlechter Oberfläche sollten zuerst Messerzustand und Einstellung geprüft werden. Auch Holz, Faserrichtung und Spanabnahme beeinflussen das Ergebnis.
ACHTUNG: Prüfen Sie VOR DEM KAUF sorgfältig die auf jeder Produktseite angegebene Liste der kompatiblen Maschinen.
Bei manchen Teilen reicht die Modellbezeichnung allein nicht aus. Produktionsänderungen können unterschiedliche Komponenten bei Maschinen gleicher Bezeichnung zur Folge haben.
Probois Machinoutils – SEO pièces Leman LODRA210 Page 7
Senden Sie uns im Zweifelsfall die genaue Modellbezeichnung, Monat und Jahr der Herstellung sowie die Seriennummer. Hilfreich sind außerdem Figur und Positionsnummer der Explosionszeichnung, Fotos, Maße und Kennzeichnungen des Originalteils.
Einzelne LODRA210-Teile können ausdrücklich auch für ähnlich konstruierte Maschinen wie bestimmte Bernardo PT200ED-Ausführungen angegeben sein. Dies kann beispielsweise einen Riemen oder Anschlag betreffen, gilt jedoch niemals automatisch für die gesamte Maschine.
Ein gemeinsames Bauteil bedeutet nicht, dass Motor, Messerwelle, Walzen, Elektrik oder andere Baugruppen austauschbar sind. Maßgeblich ist die Kompatibilitätsangabe der jeweiligen Produktseite.
Die aktuelle Dokumentation enthält Teilelisten und Explosionszeichnungen. Für eine eindeutige Identifikation sollten LODRA210-Referenz, betreffende Figur, Teilenummer und Teilebezeichnung angegeben werden. Diese Methode ist zuverlässiger als ein Vergleich nach Aussehen.
Ist ein Teil noch nicht online, senden Sie diese Angaben zusammen mit Typenschild und Fotos. Bei Riemen ist die aufgedruckte Bezeichnung hilfreich, bei mechanischen Teilen die Maße und bei elektrischen Teilen Kennzeichnungen und Anschlüsse.
Regelmäßige Wartung unterstützt Präzision und Zuverlässigkeit. Bei vom Netz getrennter Maschine sollten Späne entfernt sowie Messer, Riemen, Schutzteile, Befestigungen und Vorschub kontrolliert werden.
Probois Machinoutils entwickelt ein veränderliches Sortiment an Ersatzteilen für die Leman LODRA210. Eine genaue Identifikation von Maschine und Originalteil bleibt die beste Grundlage für eine dauerhafte Reparatur.
