Schalter KJD20 für verschiedene Holzbearbeitungsmaschinen
Handrad mit festem Spindelstock, Bohrung 19 mm, Referenz 10004481 für Mini-Tischdrehmaschine
Werkzeughalter-Spannvorrichtung für Mini-Holzdrehmaschine
Handauflage 150 mm für mini Drechselmaschine
Handauflage 300 mm für mini Drechselmaschine
16mm Schaft für den Robbin Werkzeughalter passend für Mini Holzdrehmaschinen!
Dieser Schlitten für Werkzeughalter mit 16 mm Durchmesser ist für Mini-Holzdrehmaschinen verschiedener Marken bestimmt
Klemmhebel-Werkzeughalterhalterung für Mini-Holzdrehmaschine
Dieser Tisch mit einem Durchmesser von 150 mm M33 ist für Mini-Holzdrehmaschinen verschiedener Marken bestimmt
Stab mit 8 mm Durchmesser (6 mm Spitze) zum Abschrauben des Bohrfutters - Für Mini-Holzdrehbank

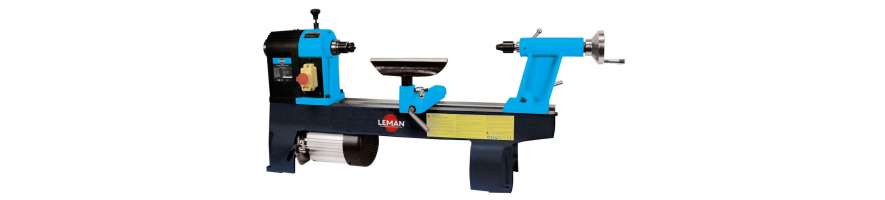

Diese Kategorie umfasst Ersatzteile für die Leman TAB040 Drechselbank. Die kompakte 230-V-Maschine besitzt 580 W und sechs mechanische Drehzahlen von 350 bis 3250 U/min. Spitzenweite 406 mm, Drehdurchmesser über Bett 305 mm. Antrieb, Spindelstock, Reitstock, Handauflage und Klemmungen können Wartung benötigen.
Das Sortiment verändert sich. Zur sicheren Identifikation nennt Leman 150300 plus Positionsnummer der Explosionszeichnung. Typenschild und Fotos ergänzen die Zuordnung.
Der Spindelstock überträgt die Drehbewegung. TAB040 besitzt eine Spindel M33 x 3,5 mit Morsekegel MK2. Teileliste und Explosionszeichnung unterscheiden Spindel, Lager und Teilungsmechanik.
Bei Spiel, Lagergeräusch oder unruhigem Lauf Maschine spannungsfrei und ohne Zubehör prüfen. Unwuchtiges Zubehör kann einen Spindelfehler vortäuschen.
Die Spindellager führen die Spindel präzise. Verschleiß kann Geräusch, Wärme, Spiel oder drehzahlabhängige Vibration verursachen.
Vor dem Lagertausch Werkstück und Zubehör entfernen und Riemen sowie Riemenscheiben kontrollieren. Lager fachgerecht montieren.
TAB040 besitzt keine elektronische Drehzahlregelung. Die sechs Drehzahlen 350, 670, 1025, 1500, 2225 und 3250 U/min werden mechanisch über den Riemenantrieb gewählt.
Ein verschlissener oder gerissener Riemen kann rutschen oder den Spindelantrieb unterbrechen. Die Anleitung nennt den Antriebsriemen ausdrücklich als mögliche Ursache, wenn der Motor läuft, die Spindel aber nicht.
Der Reitstock läuft auf dem Bett und verwendet MK2. Die Pinole hat etwa 65 mm Hub und eine 10-mm-Bohrung. Körnerspitze, Pinole, Gewindestange, Handrad und Klemmungen bestimmen die Positionierung.
Bei schwergängiger Pinole zuerst reinigen und Klemmungen prüfen. Bewegung des gesamten Reitstocks und Bewegung der Pinole getrennt diagnostizieren.
Die Handauflage sitzt auf einem beweglichen Handauflagen-Unterteil mit Exzenterklemmung. Sie muss beim Drechseln sicher und spielfrei stehen.
Bewegt sie sich, Klemmung, Unterteil und Kontaktflächen prüfen. Beschädigte Teile nicht durch übermäßiges Festziehen kompensieren.
TAB040 besitzt eine 12-fach Teilung zur definierten Spindelposition bei stillstehender Maschine. Die Anleitung nennt Arretierhebel und Teilungsrad.
Bei schwergängiger Teilung Ausrichtung und Sauberkeit prüfen. Mechanismus nicht mit übermäßiger Kraft belasten.
Der einphasige 230-V-Motor leistet 580 W. Bei Startproblemen sind Stromversorgung, Kabel, Schalter, Verbindungen und Motor zu prüfen; ein Schaltplan ist vorhanden.
Zuerst einfache Ursachen und mechanische Blockaden ausschließen. Interne Elektroarbeiten nur spannungsfrei und fachgerecht durchführen.
M33 x 3,5 und MK2 ermöglichen passende Drechselzubehörteile. Serienmäßig gehören Planscheibe, Mitnehmerspitze und mitlaufende Körnerspitze dazu.
Vor einer internen Reparatur Zubehör auf sauberen Sitz, Kompatibilität und Unwucht prüfen. Verschmutzte Auflageflächen können Rundlauffehler erzeugen.
Vibration kann von Werkstückunwucht, zu hoher Drehzahl, Zubehör, Riemen, Riemenscheibe oder Lager kommen. Fehlender Antrieb kann Riemen, Transmission oder Spindel betreffen.
Systematisch ohne Werkstück prüfen: Zubehör, Spindellauf von Hand, Riemen und Lager. So wird nur das tatsächlich defekte Teil ersetzt.
Probois Machinoutils – SEO Leman TAB040 Page 7
Leman liefert Teileliste und Explosionszeichnung. Aktuelle Zuordnung: 150300 + Positionsnummer. Das ist bei ähnlichen Schrauben, Wellen, Griffen und Haltern besonders wichtig.
Bei nicht gelistetem Teil Modell, Typenschild, Positionsnummer und Fotos senden. Verkabelung vor dem Zerlegen fotografieren.
ACHTUNG: VOR DEM KAUF die auf jeder Produktseite angegebene Kompatibilitätsliste sorgfältig prüfen.
Produktionsänderungen können unterschiedliche Komponenten ergeben. Im Zweifel genaues Modell, Herstellungsmonat und -jahr sowie Seriennummer senden.
Bett, Klemmungen und Riemenraum regelmäßig reinigen. Riemen, Spindelspiel, Pinolenlauf und Festigkeit der Handauflage überwachen.
Probois Machinoutils bietet ein wechselndes Sortiment an TAB040 Ersatzteilen. Eine gezielte Reparatur kann die Nutzungsdauer einer mechanisch guten Drechselbank deutlich verlängern.
