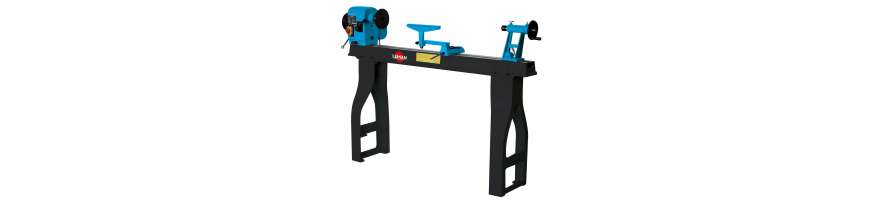

Ersatzteile für die Leman TAB110 Drechselbank

Diese Kategorie umfasst Ersatzteile für die Leman TAB110 Drechselbank. Die 230-V-Maschine besitzt einen 1100-W-S1-Motor, 1100 mm Spitzenweite, 400 mm Drehdurchmesser über Bett und 10 Drehzahlen von 500 bis 2000 U/min.

Das Sortiment verändert sich. Leman nennt zur Teileidentifikation 150100 plus Positionsnummer der Explosionszeichnung. Auch das Typenschild sollte geprüft werden.

M33 x 3,5 Spindel und MK2-Spindelstock

Der Spindelstock besitzt eine M33 x 3,5 Spindel mit MK2. Spindel, Lager, Scheiben und Befestigungsteile müssen ohne ungewöhnliches Spiel laufen.

Bei Vibration oder Rundlauffehler Zubehör entfernen und die Spindel spannungsfrei separat prüfen.

Schwenkbarer Spindelstock von 0° bis 180°

Der Spindelstock kann auf 0°, 60°, 90°, 120° oder 180° gestellt werden. Arretierung und Klemmhebel sichern die Position.

Bei Schwergängigkeit Kontaktflächen, Arretierung und Klemmteile reinigen und prüfen, nicht mit Gewalt betätigen.

Antriebsriemen, Riemenscheiben und Transmission

Der Riemenantrieb verbindet Motor und Spindel. Riemen, Scheiben und Mechanik übertragen die Leistung und ermöglichen die Drehzahlstufen.

Bei Schlupf, Geräusch oder fehlendem Antrieb Riemen, Scheiben, Ausrichtung und Lager prüfen.

10 Drehzahlstufen ohne manuelles Umlegen des Riemens

TAB110 besitzt 10 Drehzahlen: 500, 620, 760, 900, 1050, 1210, 1400, 1590, 1790 und 2000 U/min. Die Stufen werden über den Einstellhebel gewählt, ohne den Riemen manuell umzulegen.

Bei schwergängiger Verstellung Auswahlmechanik und Transmission prüfen. Drehzahl immer an Werkstückdurchmesser und Unwucht anpassen.

MK2-Reitstock und durchbohrte Pinole

Der Reitstock verwendet MK2 und besitzt eine 10-mm-Durchgangsbohrung. Er muss auf dem Bett sicher geklemmt werden.

Bei Rutschen Bettklemmung prüfen; bei Problemen nur an Pinole oder Handrad den Vorschub separat diagnostizieren.

300-mm-Handauflage, Gelenkarm und Unterteil

Die 300-mm-Gusshandauflage sitzt auf einem Gelenkarm mit Exzenterklemmung. Alle Klemmteile müssen im Betrieb starr bleiben.

Bei Bewegung Auflageflächen, Exzenter, Achsen und Klemmteile prüfen. Verschleiß nicht durch übermäßiges Festziehen kompensieren.

Gussbett und Gussuntergestell

TAB110 besitzt Gussbett und Gussuntergestell für hohe Stabilität.

Vor internen Reparaturen Standfestigkeit, Gestell- und Bettverschraubungen sowie Werkstückauswuchtung kontrollieren.

1100-W-S1-Motor und Schalter

Der 230-V-Einphasenmotor leistet 1100 W im S1-Betrieb. Bei Startproblemen Schalter, Kabel, Anschlüsse und mechanische Freiheit prüfen.

Elektroarbeiten nur spannungsfrei und fachgerecht durchführen.

150-mm-Planscheibe, Mitnehmerspitze und Körnerspitze

Vorgesehen sind 150-mm-Planscheibe M33 x 3,5, MK2-Mitnehmerspitze und MK2-Körnerspitze.

Saubere Anlage und korrekte Zentrierung prüfen, bevor Spindel oder Lager verdächtigt werden.

Vibration oder Antriebsverlust diagnostizieren

Vibration kann von Unwucht, zu hoher Drehzahl, Zubehör, Klemmung, Riemen, Scheibe oder Lager kommen. Fehlender Antrieb kann aus der Transmission stammen.

Werkstück entfernen, Zubehör und Klemmungen prüfen, Spindel von Hand drehen und danach Antrieb sowie Elektrik kontrollieren. So wird nur das tatsächlich defekte Teil ersetzt.

Richtiges Teil über die TAB110 Explosionszeichnung finden

Für TAB110 nennt Leman 150100 + Positionsnummer der Explosionszeichnung. Das ist bei ähnlichen Achsen, Griffen und Klemmteilen besonders wichtig.

Bei nicht gelistetem Teil Modell, Typenschild, Positionsnummer und Fotos senden.

Probois Machinoutils – SEO Leman TAB110 Page 7

ACHTUNG: Kompatibilität vor dem Kauf prüfen

ACHTUNG: VOR DEM KAUF die Kompatibilitätsliste jeder Produktseite prüfen.

Produktionsänderungen können unterschiedliche Teile ergeben. Im Zweifel Modell, Herstellungsmonat/-jahr und Seriennummer mitteilen.

Leman TAB110 warten und reparieren

Antrieb und Motor von Staub und Spänen befreien, Bett sauber halten und Riemen, Klemmungen, Reitstock, Handauflage sowie Spindelspiel kontrollieren.

Probois Machinoutils bietet ein wechselndes Sortiment an TAB110 Ersatzteilen. Gezielte Reparatur kann die Nutzungsdauer deutlich verlängern.
