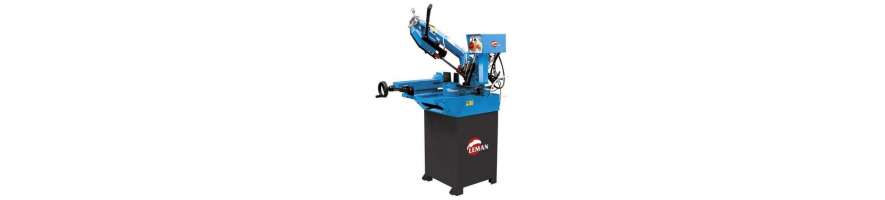

Diese Kategorie umfasst Ersatzteile für die Leman SRM170 Metallbandsäge. Die Werkstattmaschine besitzt einen massiven Gussrahmen und Sägebügel, hydraulisch geregelte Absenkung, präzise Sägebandführung, Schnellspannschraubstock, Getriebeantrieb und Kühlmitteleinrichtung. Das einwandfreie Zusammenspiel dieser Baugruppen ist für präzise und sichere Schnitte wichtig.
Das Ersatzteilsortiment verändert sich entsprechend Fertigung und Lieferfähigkeit. Die aktuell sichtbaren Artikel sind daher keine endgültige Liste. Für die sichere Identifikation dienen Typenschild, Explosionszeichnung und Positionsnummer.
Die SRM170 besitzt einen Hydraulikzylinder mit einstellbarem Durchfluss für die Sägebügelabsenkung. Der Bügel wird von Hand angehoben und durch eine einstellbare Rückholfeder unterstützt. Die Hydraulik regelt während des Sägens die Absenkgeschwindigkeit und damit die Belastung des Sägebands.
Bei zu schneller, langsamer oder ungleichmäßiger Absenkung sollten Einstellung, Zylinder, Gelenke und Befestigungen geprüft werden. Undichtigkeit, fehlende Haltekraft und mechanische Schwergängigkeit können unterschiedliche Ursachen haben.
Das Sägeband wird durch eine einstellbare Achtpunkt-Rollen- beziehungsweise Lagerführung stabilisiert. Spiel, schwergängige Lager oder falsche Einstellung können die Schnittgenauigkeit beeinträchtigen. Ein verlaufender Schnitt kann jedoch ebenso durch stumpfes Band, ungeeignete Zahnteilung, falsche Spannung oder schlechte Werkstückspannung entstehen.
Prüfen Sie daher zuerst Sägeband, Einbau und Spannung. Nach Arbeiten an Band oder Führung empfiehlt sich ein kurzer Leerlauftest, bevor wieder Metall gesägt wird.
Die Kraftübertragung erfolgt über ein Koaxial-Untersetzungsgetriebe mit Schneckenantrieb. Ungewöhnliche Geräusche, starkes Spiel, fehlender Antrieb oder übermäßige Erwärmung sollten zu einer Kontrolle der gesamten Antriebskette führen.
Stellen Sie vor einer Demontage sicher, dass Sägeband und bewegliche Teile nicht blockiert sind. Bei Arbeiten am Getriebe müssen ursprünglicher Aufbau und Herstellervorgaben zur Schmierung eingehalten werden.
Die SRM170 verfügt über einen Schnellspannschraubstock mit Spielausgleichshebel. Eine sichere Werkstückspannung ist entscheidend, da Bewegung zu Bandverlauf oder Verklemmen führen kann. Kontrollieren Sie Backen, Spindel, Achsen, Hebel und Führung.
Der Sägebügel lässt sich für Gehrungsschnitte schwenken und verriegeln. Ein einstellbarer Längenanschlag unterstützt Serienschnitte. Bei nachlassender Genauigkeit sollten auch diese Einstellungen geprüft werden.
Die Maschine besitzt eine Kühlmitteleinrichtung mit Elektropumpe und Auffangbehälter. Das Kühlschmiermittel unterstützt Kühlung und Spanabfuhr. Fehlender Durchfluss kann durch niedrigen Füllstand, Verschmutzung, verstopfte Leitungen, geknickte Schläuche, Stromversorgung oder die Pumpe verursacht werden.
Prüfen Sie vor einem Pumpentausch Behälter, Leitungen und Austrittsstellen. Entfernen Sie Metallspäne regelmäßig und verwenden Sie ein für Metallbandsägen geeignetes Kühlmittel.
Die SRM170 besitzt eine 24-V-Niederspannungssteuerung mit Not-Aus, eine automatische Abschaltung am Schnittende und einen Sicherheits-Mikroschalter am Sägebanddeckel. Diese Einrichtungen dürfen zur Umgehung einer Störung niemals außer Funktion gesetzt werden.
Startet die Maschine nicht oder stoppt unerwartet, prüfen Sie zunächst Schutzhauben, normale Startbedingungen und zugängliche Sicherheitseinrichtungen. Interne elektrische Prüfungen gehören in fachkundige Hände und erfolgen nur bei sicher getrennter Stromversorgung.
Ein Symptom kann mehrere Ursachen besitzen. Ein schiefer Schnitt bedeutet nicht automatisch defekte Führungslager, eine unregelmäßige Absenkung nicht zwingend einen defekten Zylinder und fehlendes Kühlmittel nicht immer eine ausgefallene Pumpe.
Kontrollieren Sie Sägeband, Werkstückspannung, Einstellungen, mechanisches Spiel, zugängliche Anschlüsse und mögliche Spanblockaden. So wird nur das tatsächlich defekte Bauteil ersetzt.
Leman kennzeichnet SRM170 Ersatzteile über eine Grundreferenz in Verbindung mit der Positionsnummer der Explosionszeichnung. Auch Probois verwendet diese Logik bei SRM170 Ersatzteilangeboten.
Notieren Sie die vollständigen Angaben des Typenschilds und senden Sie möglichst Positionsnummer sowie aussagekräftige Fotos. Elektrische Anschlüsse sollten vor der Demontage fotografiert werden. Abmessungen sind hilfreich, ersetzen aber nicht die Herstellerreferenz.
Probois Machinoutils – SEO Leman SRM170 Page 7
ACHTUNG: VOR DEM KAUF die auf jeder Produktseite angegebene Liste kompatibler Maschinen sorgfältig prüfen.
Bei manchen Ersatzteilen reicht die Modellbezeichnung allein nicht aus. Produktionsänderungen können bei derselben Modellbezeichnung zu unterschiedlichen Komponenten führen.
Senden Sie uns im Zweifelsfall genaues Modell, Monat und Jahr der Herstellung sowie Seriennummer vor der Bestellung.
Entfernen Sie Späne regelmäßig von Rahmen, Schraubstock, Bandführung und Kühlmittelbereich. Kontrollieren Sie Sägeband und Spannung, Führungslager, hydraulische Absenkung und Werkstückspannung. Halten Sie den Kühlmittelkreislauf sauber.
Nach Reparaturen zuerst im Leerlauf und anschließend mit sicher gespanntem Werkstück testen. Kontrollieren Sie Absenkung, Endabschaltung, Sicherheitseinrichtungen sowie ungewöhnliche Geräusche, Vibrationen oder Erwärmung.
Probois Machinoutils bietet ein sich entwickelndes Sortiment an Ersatzteilen für die Leman SRM170 Metallbandsäge. Ist ein Teil nicht sichtbar, senden Sie Typenschilddaten, Positionsnummer und Fotos.
Die Reparatur einer mechanisch noch guten SRM170 verlängert ihre Nutzungsdauer. Eine genaue Diagnose und eindeutige Teileidentifikation helfen, Schnittleistung, Präzision und Sicherheit der Maschine zu erhalten.
