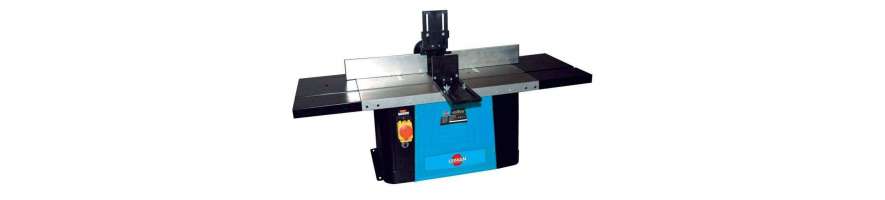

Ersatzteile für die Leman Tischfräse

Diese Kategorie ist den Ersatzteilen für die Leman LOTDE040 Tischfräse gewidmet. Die stationäre Maschine verbindet die Arbeit mit Oberfräsern mit einem Arbeitstisch, Anschlag und Werkstückführungen. Sie besitzt einen Kohlebürstenmotor, elektronische Drehzahlregelung, Höhenverstellung, Spannzangen, Fräsanschlag, Andruckvorrichtungen und einen Absauganschluss.

Die Verfügbarkeit einzelner Ersatzteile kann sich verändern. Diese Seite ist deshalb kein starres Lagerverzeichnis, sondern eine dauerhafte Grundlage für Wartung und Reparatur der Leman LOTDE040 - von Motor und Verschleißteilen über Werkzeugspannung und Verstellung bis zu Schutz-, Mechanik- und Elektrikkomponenten.

Motor und Kohlebürsten der LOTDE040

Die LOTDE040 arbeitet mit einem Kohlebürstenmotor. Kohlebürsten sind Verschleißteile und stellen den elektrischen Kontakt zum Kollektor her. Bei fortgeschrittenem Verschleiß können Startprobleme, Unterbrechungen, Leistungsverlust oder stärkere Funkenbildung auftreten. Vor einem kompletten Motortausch sollte ihr Zustand geprüft werden.

Bei Erwärmung oder Leistungsabfall sind außerdem Stromversorgung, freie Drehbewegung, Werkzeugspannung und Zustand des Fräsers zu kontrollieren. Ein stumpfer Fräser oder eine zu große Spanabnahme erhöht die Motorbelastung erheblich.

Drehzahlregelung und elektrische Bedienelemente

Die elektronische Drehzahlregelung ermöglicht die Anpassung der Drehzahl an Werkzeug und Bearbeitung. Fehler beim Start oder bei der Regelung können von Regler, Schalter, Verdrahtung, Verbindung oder Motor verursacht werden.

Vor der Bestellung sind Kennzeichnungen, Spannung, Referenzen und Anschlussanordnung des Originals zu notieren. Optisch gleiche elektrische Teile können unterschiedliche Werte besitzen. Die Verdrahtung darf nicht verändert werden, um ein ungeeignetes Teil anzupassen.

Spannzangen und Fräseraufnahme

Die Spannzange hält den Schaft des Fräsers bei hoher Drehzahl. Die LOTDE040 ist für mehrere Schaftdurchmesser ausgelegt. Spannzange und Fräserschaft müssen exakt zusammenpassen, damit das Werkzeug sicher gehalten wird.

Beschädigte, verformte oder ungleichmäßig spannende Zangen müssen kontrolliert und gegebenenfalls ersetzt werden. Reinigen Sie Spannflächen und prüfen Sie auch Mutter und zugehörige Teile. Verwenden Sie keine improvisierten Reduzierhülsen.

Höhenverstellung und Hubmechanismus

Die Fräshöhe wird über einen mechanischen Verstellmechanismus eingestellt. Kurbel, Achse, Spindel, Führung oder Verriegelung können mit der Zeit Spiel entwickeln oder schwergängig werden.

Bei schwergängiger Verstellung nicht mit Gewalt weiterdrehen. Prüfen Sie Staubablagerungen, lose Befestigungen, Fehlstellung und beschädigte Teile. Übermäßige Kraft kann Bedienteile brechen, ohne die Ursache zu beseitigen.

Fräsanschlag, Andruckvorrichtungen und Winkelanschlag

Der Fräsanschlag führt das Werkstück. Horizontale und vertikale Andruckvorrichtungen unterstützen die Führung gegen Tisch und Anschlag; der Winkelanschlag dient bestimmten geführten Arbeiten.

Griffe, Schrauben, Klemmungen, Profile, Halter oder Andruckteile können verschleißen oder beschädigt werden. Vergleichen Sie vor der Bestellung Einbauort und Maße, denn ähnlich aussehende Anschlagteile sind nicht automatisch austauschbar.

Tisch, Verlängerungen und Einlegeringe

Der Tisch bildet die Referenzfläche der Maschine. Verlängerungen stützen längere Werkstücke, Einlegeringe im Tischbereich passen die Öffnung an bestimmte Arbeitskonfigurationen an. Alle Teile müssen korrekt aufliegen und befestigt sein.

Prüfen Sie bei Ersatzteilen Maße, Bohrungen und Befestigungspunkte. Bereits geringe Abweichungen können eine korrekte Montage oder eine bündige Arbeitsfläche verhindern.

Schutzhaube und Absaugung

Die transparente Schutzhaube und weitere Schutzteile dienen der Sicherheit im Bereich des Fräsers. Über den Absauganschluss kann ein geeignetes Absaugsystem angeschlossen werden, um Späne und Staub abzuführen.

Beschädigte Schutzteile sollten ersetzt und nicht umgangen werden. Kontrollieren Sie auch Anschlüsse und Absaugwege, da starke Spanansammlungen die Arbeit beeinträchtigen können.

LOTDE040 startet nicht: systematisch prüfen

Startet die Maschine nicht, sollten vor einem Motortausch zuerst Steckdose, Versorgung, Schalter, sichtbarer Kabelzustand und Kohlebürsten geprüft werden. Bei stark verschlissenen Bürsten kann der Motor zeitweise aussetzen.

Auch Drehzahlregler oder andere elektrische Bauteile können beteiligt sein. Elektrische Messungen setzen geeignete Kenntnisse voraus. Vor dem Zerlegen muss die Maschine vom Netz getrennt werden.

Vibrationen, Geräusche und Präzisionsverlust

Ungewöhnliche Vibrationen müssen nicht vom Motor stammen. Prüfen Sie Fräser, Schaft, Spannzange, Klemmung und mechanische Teile. Ein beschädigtes oder falsch montiertes Werkzeug kann bei hoher Drehzahl starke Unwucht erzeugen.

Bleiben Geräusche ohne eingespanntes Werkzeug bestehen, können Motor, Lager oder Mechanik genauer untersucht werden müssen. Eine Maschine mit starkem Spiel oder Vibrationen sollte nicht weiter benutzt werden.

ACHTUNG: Kompatibilität vor dem Kauf prüfen

ACHTUNG: Prüfen Sie VOR DEM KAUF sorgfältig die auf jeder Produktseite angegebene Liste der Probois Machinoutils – SEO pièces défonceuse sur table Leman Page 7 kompatiblen Maschinen.

Bei manchen Teilen reicht die Modellbezeichnung allein nicht aus. Produktionsänderungen können dazu führen, dass Maschinen gleicher Bezeichnung unterschiedliche Komponenten besitzen.

Senden Sie uns im Zweifelsfall die genaue Modellbezeichnung, Monat und Jahr der Herstellung sowie die Seriennummer. Hilfreich sind außerdem Positionsnummer der Explosionszeichnung, Fotos, Maße und Kennzeichnungen des Originalteils.

Richtiges Ersatzteil mit der LOTDE040 Explosionszeichnung finden

Die Explosionszeichnung ist eine besonders zuverlässige Hilfe zur Teileidentifikation. Die Leman Dokumentation verbindet die Ersatzteilreferenz der LOTDE040 mit der jeweiligen Positionsnummer in der Explosionszeichnung. Dadurch lassen sich optisch ähnliche Teile besser unterscheiden.

Ist das gesuchte Teil noch nicht online, senden Sie Typenschild, Positionsnummer und mehrere Fotos. Bei mechanischen Teilen helfen Maße, bei elektrischen Teilen zusätzlich Kennzeichnungen und Anschlüsse.

Leman LOTDE040 warten und reparieren

Regelmäßige Wartung unterstützt Sicherheit und Präzision. Entfernen Sie bei vom Netz getrennter Maschine Späne und Staub, kontrollieren Sie Spannzangen, Schutzteile, Anschläge und Befestigungen und beobachten Sie den Verschleiß der Kohlebürsten. Verwenden Sie scharfe Fräser mit passendem Schaftdurchmesser.

Probois Machinoutils entwickelt ein veränderliches Sortiment an Ersatzteilen für die Leman LOTDE040 Tischfräse. Eine genaue Identifikation von Maschine und Originalteil bleibt die beste Grundlage für eine passende und dauerhafte Reparatur.
