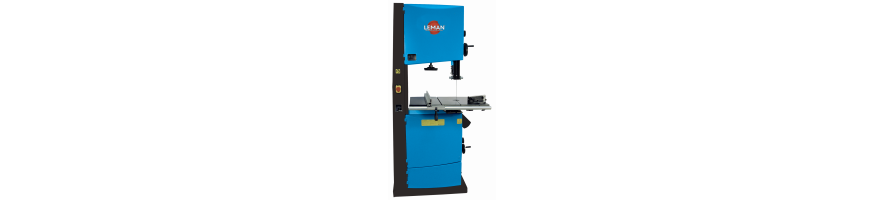

Diese Kategorie umfasst Ersatzteile für SRU470 einphasig und SRU470T dreiphasig. Die Maschinen besitzen große Gusslaufräder, neigbaren Tisch, höhenverstellbare obere Bandführung, graduierte Bandspannung, Schnellentspannung und Zweigang-Riemenantrieb. SRU470: 230 V/1900 W; SRU470T: 400 V/2000 W.
Zur Teileidentifikation unterscheidet Leman 110300 + Explosionsnummer für SRU470 und 110400 + Explosionsnummer für SRU470T. Das Sortiment kann sich mit der Lieferfähigkeit ändern.
Die ausgewuchteten Gusslaufräder haben etwa 475 mm Durchmesser und Gummibandagen. Explosionszeichnungen führen obere/untere Räder, Bandagen, Wellen und Lager getrennt auf.
Bei Bandlaufproblemen zuerst Spannung und Zentrierung prüfen, danach Bandagen, Lagerspiel und freien Lauf. Auch die Bürste am unteren Rad sauber halten.
Die Maschine besitzt obere und untere Rollenführungen. Die obere Führung läuft auf einer Zahnstange und wird per Handrad höhenverstellt.
Schiefer Schnitt kann auch von Bandzustand, Schränkung, Spannung oder zu hohem Vorschub kommen. Führungen nicht unnötig fest einstellen.
Die Spannung wird über ein außen ablesbares Handrad eingestellt; ein Schnellentspannhebel löst die Bandspannung. Explosionszeichnungen zeigen Spannachse, Feder, Radträger, Schlitten und Entspannmechanismus.
Bei Problemen zuerst Bandlänge, Montage, Stangen, Achsen, Feder, Gewinde und Halterungen prüfen.
Die SRU470 arbeitet mit 380 oder 820 m/min. Aufgeführt sind Poly-V-Riemen, Motorriemenscheibe, Radriemenscheibe und Riemenspanner.
Bei Schlupf oder Geräuschen Riemen, Scheiben, Ausrichtung und Spanner prüfen. Ein neues Band behebt kein festes Lager.
Der 725 x 485 mm Tisch ist von -10° bis +45° neigbar. Parallelanschlag und Winkelanschlag von -60° bis +60° unterstützen präzise Schnitte.
Bei schwergängigen Verstellungen zuerst Sägemehl entfernen und Griffe, Schrauben, Zahnstangen und Halter prüfen.
SRU470 besitzt 1900 W einphasig, SRU470T 2000 W dreiphasig. Teilelisten enthalten Motor, Schaltkasten, Kabel und Tür-Sicherheitsschalter.
Startet die Maschine nicht, Stromversorgung, Türen, Sicherheitsschalter und mechanische Blockaden prüfen. Sicherheitseinrichtungen niemals überbrücken.
Beide Versionen verwenden ein 3454 mm langes Sägeband in Breiten von 6 bis 40 mm. Schmale Bänder eignen sich für Kurven, breite für geradere Schnitte.
Stumpfe, verzogene oder schlecht geschränkte Bänder können verlaufen, vibrieren oder reißen. Vor mechanischem Teiletausch Band, Spannung, Lauf und Führung prüfen.
Leman nennt unter anderem Bandzustand, Schränkung, Zentrierung, Neigung des oberen Rads und Lagerzustand als mögliche Ursachen.
Systematisch Band, Spannung/Lauf, Führungen, Räder/Lager und Antrieb prüfen und nur das tatsächlich defekte Teil ersetzen.
Zwei 100-mm-Absauganschlüsse reduzieren Sägemehl an Rädern, Bürste, Führungen und Antrieb.
Bei gezogenem Netzstecker reinigen und Riemen, Bandagen, Lager und Führungen kontrollieren. Schutzhauben vor dem Start montieren.
Die Anleitung enthält mehrere Explosionszeichnungen. Notieren Sie Maschinenversion, Figur, Positionsnummer und Bezeichnung sowie 110300 oder 110400.
Senden Sie bei Bedarf Typenschild, Explosionsnummer und Fotos. Maße ergänzen die Identifikation, ersetzen aber nicht die Herstellerreferenz.
Probois Machinoutils – SEO Leman SRU470 / SRU470T Page 7
ACHTUNG: VOR DEM KAUF die kompatiblen Maschinen auf der Produktseite sorgfältig prüfen.
Einphasige und dreiphasige Version sowie Produktionsänderungen können unterschiedliche Teile besitzen. Im Zweifel Modell, Herstellungsmonat/-jahr und Seriennummer senden.
Probois Machinoutils bietet ein wechselndes Sortiment an SRU470/SRU470T Ersatzteilen. Nicht sichtbare Teile können dennoch identifizierbar sein.
Gezielte Reparaturen an Führung, Spannung, Antrieb, Verstellung oder Steuerung können die Lebensdauer der robusten Maschine deutlich verlängern.
