Ersatzteile für Leman Schleifmaschine und Zylinderschleifmaschine

In dieser Kategorie finden Sie Ersatzteile für Leman Schleifmaschinen und Zylinderschleifmaschinen, die für Wartung, Fehlersuche und Reparatur von Holzbearbeitungsmaschinen vorgesehen sind. Zur PON-Baureihe gehören unterschiedlich aufgebaute Maschinen: stationäre Schleifmaschinen ebenso wie Zylinderschleifmaschinen mit Vorschub. Deshalb muss vor der Bestellung immer zuerst das genaue Maschinenmodell bestimmt werden.

Das in dieser Kategorie verfügbare Sortiment kann sich entsprechend der Fertigung und Lieferfähigkeit ändern. Die sichtbaren Artikel sind daher keine endgültige Liste. Für eine zuverlässige Suche sind Maschinenmodell, Funktion des Bauteils und Positionsnummer der Explosionszeichnung entscheidend. Nicht angezeigte Teile können später wieder verfügbar sein, während nicht mehr gefertigte Komponenten aus dem Sortiment genommen werden können.

Stationäre Schleifmaschine und Zylinderschleifmaschine unterscheiden

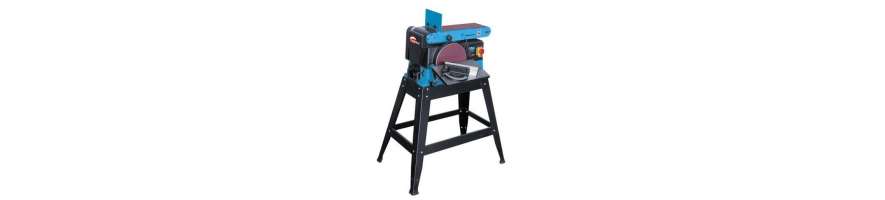

Nicht jede Leman Schleifmaschine besitzt denselben Aufbau. Die PON250 gehört zu den stationären Schleifmaschinen und verfügt unter anderem über mechanische Antriebselemente. PON400 und PON560 gehören dagegen zum Bereich der Zylinderschleifmaschinen beziehungsweise Breitband-Kalibrierschleifmaschinen mit Schleifzylinder, bei denen das Werkstück über ein Vorschubband unter dem rotierenden Schleifzylinder durchgeführt wird.

Bei solchen Maschinen hängt das Schleifergebnis sowohl von der Drehbewegung des Zylinders als auch von einem gleichmäßigen Vorschub ab. Vorschubband, Rollen, Antrieb und Geschwindigkeitsregelung sind deshalb wichtige Baugruppen. Die PON560 ist zusätzlich für Schleif- und Bürstarbeiten mit einem Zylindersystem ausgelegt. Die genaue Ausführung der Maschine muss daher bei der Ersatzteilsuche berücksichtigt werden.

Antrieb und Kraftübertragung

Antriebsteile übertragen die Motorleistung auf die jeweiligen Baugruppen. Je nach Modell können dazu Riemen, Zahnräder, Wellen, Spannelemente und zugehörige mechanische Teile gehören. Ein verschlissener, gelängter oder beschädigter Antriebsriemen kann rutschen, Geräusche verursachen oder die Kraftübertragung beeinträchtigen. Beschädigte Zahnräder können Spiel, ruckartigen Lauf oder einen vollständigen Ausfall des Antriebs verursachen.

Vor dem Austausch sollte immer die Umgebung des defekten Bauteils geprüft werden. Wiederholter Riemenverschleiß kann beispielsweise auf eine Fehlausrichtung oder Lager- beziehungsweise Wellenspiel hinweisen. Ist ein Zahnrad beschädigt, sollten auch die eingreifenden Teile kontrolliert werden. So lässt sich vermeiden, dass ein neues Ersatzteil durch die eigentliche Fehlerursache erneut frühzeitig beschädigt wird.

Vorschubband und Werkstücktransport

Bei Leman Zylinderschleifmaschinen mit motorischem Vorschub transportiert das Vorschubband das Werkstück mit gleichmäßiger Geschwindigkeit unter dem Schleifzylinder. Einlauf- und Auslaufrollen, Spannsystem, Antriebselemente, Vorschubmotor und elektronische Regelung können am Transport beteiligt sein. Ein konstanter Vorschub ist wesentlich für eine gleichmäßige Oberfläche.

Läuft das Band ruckartig, seitlich weg, rutscht oder bleibt stehen, ist nicht automatisch das Band selbst defekt. Prüfen Sie Spannung und Bandlauf, die freie Drehbarkeit der Rollen, den mechanischen Antrieb sowie zugängliche elektrische Verbindungen. Je nach Maschine muss auch die Vorschubregelung berücksichtigt werden. Eine systematische Diagnose hilft, unnötigen Teiletausch zu vermeiden.

Schleifzylinder und Befestigung des Schleifmittels

Bei einer Zylinderschleifmaschine muss das Schleifband beziehungsweise der Schleifstreifen korrekt auf dem Zylinder sitzen und sicher gehalten werden. Klemm- und Befestigungselemente verhindern, dass sich das Schleifmittel während der Rotation löst oder verschiebt. Beschädigte oder verformte Halterungen können zu ungleichmäßigem Schleifen und zu Schäden am Schleifmittel führen.

Kontrollieren Sie vor der erneuten Inbetriebnahme den Zylinder, die Lage des Schleifmittels und dessen Befestigung. Ein falsch montierter Schleifstreifen kann Spuren erzeugen, die zunächst wie ein mechanischer Defekt wirken. Bei neuen Vibrationen, periodischen Geräuschen oder ungleichmäßiger Oberfläche sollte daher zuerst die Montage des Schleifmittels geprüft werden.

Elektrische Steuerung und Vorschubregelung

Je nach Ausführung besitzen Zylinderschleifmaschinen elektrische oder elektronische Bauteile für Start und Vorschub. Dazu können Schalter, Steuerbox, Transformator, Vorschubmotor oder Drehzahlregelung gehören. Mögliche Symptome sind fehlender Start, stillstehendes Vorschubband, nicht regelbare Geschwindigkeit oder zeitweise Aussetzer.

Elektrische Fehler müssen sorgfältig eingegrenzt werden. Prüfen Sie vor einer Bestellung die Stromversorgung, zugängliche Steckverbindungen, Leitungen und vorhandene Sicherheitseinrichtungen. Messungen und interne Arbeiten dürfen nur spannungsfrei und gegebenenfalls durch fachkundige Personen erfolgen. Eine elektronische Platine sollte nicht allein aufgrund einer ungenauen Fehlerbeschreibung ersetzt werden.

Das richtige Ersatzteil über die Explosionszeichnung finden

Lesen Sie zuerst das genaue Modell vom Typenschild ab und verwenden Sie anschließend Bedienungsanleitung oder Explosionszeichnung. Die Positionsnummer zeigt die Lage des Bauteils und hilft, ähnlich aussehende Teile zu unterscheiden. Bewahren Sie das ausgebaute Original bis zum Erhalt des Ersatzteils auf, damit Form, Abmessungen, Befestigung und Anschlüsse verglichen werden können.

Auch bei identischer Modellbezeichnung können sich Bauteile im Laufe der Produktion ändern. Ein deutliches Foto des Typenschilds und des ausgebauten Teils ist deshalb besonders hilfreich. Bei links und rechts unterschiedlichen Komponenten muss zusätzlich die Probois Machinoutils – SEO catégorie Leman Page 7 Einbauseite aus normaler Bedienposition eindeutig bestimmt werden.

ACHTUNG: Kompatibilität vor dem Kauf prüfen

ACHTUNG: VOR DEM KAUF die auf jeder Produktseite angegebene Liste kompatibler Maschinen sorgfältig prüfen.

Bei manchen Ersatzteilen reicht die Modellbezeichnung allein nicht aus. Durch Änderungen während der Produktion kann dasselbe Maschinenmodell je nach Bauzeit mit unterschiedlichen Komponenten ausgestattet worden sein.

Senden Sie uns im Zweifelsfall vor der Bestellung genaues Modell, Monat und Jahr der Herstellung sowie die Seriennummer Ihrer Maschine.

Vorbeugende Wartung reduziert Verschleiß

Regelmäßige Pflege verlängert die Lebensdauer. Entfernen Sie Schleifstaub, sorgen Sie für eine wirksame Absaugung, kontrollieren Sie Antriebselemente und beobachten Sie bei Maschinen mit Vorschub den Lauf des Transportbandes. Ein zugesetztes oder stark verschlissenes Schleifmittel erhöht die Belastung der Maschine und verschlechtert die Oberfläche. Arbeiten Sie mit angemessener Zustellung statt die Maschine durch zu große Materialabnahme zu überlasten.

Nach einer Reparatur empfiehlt sich ein kurzer Probelauf ohne Werkstück. Achten Sie auf ungewöhnliche Geräusche, Vibrationen und Bewegungen. Bei einer Zylinderschleifmaschine sollten Vorschubband und Schleifzylinder zunächst ohne Holz beobachtet werden. So können Montagefehler erkannt werden, bevor weitere Teile beschädigt werden.

Leman Maschinen mit Probois Machinoutils reparieren

Probois Machinoutils bietet ein sich weiterentwickelndes Sortiment an Ersatzteilen für Leman Schleif- und Zylinderschleifmaschinen. Falls das gesuchte Teil nicht angezeigt wird, senden Sie uns die Angaben des Typenschilds, möglichst die Positionsnummer aus der Explosionszeichnung und Fotos des Bauteils. Damit lässt sich die Suche wesentlich genauer durchführen.

Eine Maschine zu reparieren, deren Grundaufbau und Hauptbaugruppen noch in gutem Zustand sind, ist häufig sinnvoller als ein kompletter Austausch. Mit einer sauberen Fehlerdiagnose und dem passenden Ersatzteil verlängern Sie die Nutzungsdauer Ihrer Leman Schleifmaschine und vermeiden den unnötigen Austausch noch funktionsfähiger Komponenten.
