Entdecken Sie unsere Auswahl an Ersatzteilen für die Leman RAD250 Abricht-Dickenhobelmaschine zur Wartung, Reparatur und Instandsetzung dieser 250-mm-Holzbearbeitungsmaschine.

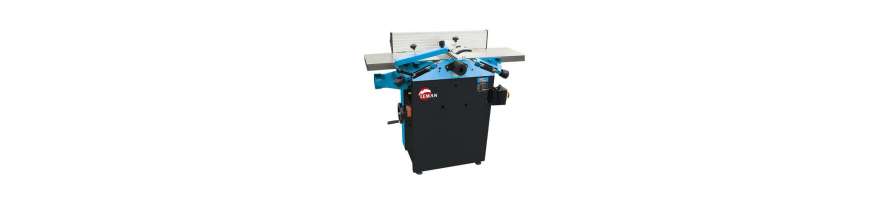

Die Leman RAD250 ist eine kombinierte Abricht-Dickenhobelmaschine, mit der zwei wesentliche Arbeitsschritte der Holzbearbeitung durchgeführt werden können: Abrichten und Dickenhobeln.
Durch regelmäßige Nutzung unterliegen bestimmte mechanische, elektrische und angetriebene Komponenten einem natürlichen Verschleiß und können im Laufe der Zeit einen Austausch erforderlich machen.
In dieser Kategorie finden Sie verschiedene Ersatzteile für die Leman RAD250, mit denen Sie Ihre Maschine reparieren und ihre Lebensdauer verlängern können.
Die Hobelwelle ist eines der wichtigsten Bauteile der Abricht-Dickenhobelmaschine. Sie nimmt die Messer auf, die beim Abrichten und Dickenhobeln das Material abtragen.
Die Leman RAD250 ist mit einer Hobelwelle mit 3 Hobelmessern in den Abmessungen 250 × 30 × 3 mm ausgestattet.
Zur Hobelwelle gehören außerdem verschiedene Bauteile zur Positionierung und sicheren Befestigung der Messer, darunter Klemmkeile, Schrauben, Federn und weitere Befestigungselemente.
Ein beschädigtes Bauteil an der Hobelwelle oder am Messerspannsystem kann die korrekte Positionierung und sichere Befestigung der Hobelmesser beeinträchtigen.
Vor der Inbetriebnahme muss daher immer sichergestellt werden, dass die Messer und sämtliche Befestigungsteile korrekt montiert und sicher gespannt sind.
Scharfe und korrekt eingestellte Hobelmesser sind entscheidend für gute Ergebnisse beim Abrichten und Dickenhobeln.
Stumpfe, verschlissene oder beschädigte Hobelmesser können folgende Probleme verursachen:
schlechte Oberflächenqualität;
Faserausrisse;
Spuren auf dem Werkstück;
erhöhten Schnittwiderstand;
zusätzliche Belastung des Motors;
Schwierigkeiten beim Werkstückvorschub.
Vor der Bestellung neuer Hobelmesser für Ihre RAD250 sollten Sie immer die Abmessungen und das Befestigungssystem mit den aktuell eingebauten Messern vergleichen.
Das Befestigungssystem der Hobelmesser besteht aus mehreren Komponenten, die ebenfalls verschleißen oder beschädigt werden können.
Die Klemmkeile dienen dazu, die Hobelmesser sicher in der Hobelwelle zu befestigen.
Die Federn unterstützen die Positionierung der Messer bei Montage und Einstellung.
Verformte, gebrochene oder mit beschädigten Gewinden versehene Komponenten müssen ausgetauscht werden, damit eine korrekte Messerbefestigung gewährleistet bleibt.
Die Maschine darf nicht verwendet werden, wenn am Befestigungssystem der Hobelmesser ein Defekt festgestellt wurde.
Die Leman RAD250 verwendet verschiedene mechanische Komponenten, um die Kraft des Motors auf die Hobelwelle und den Vorschubmechanismus zu übertragen.
Die Riemenscheiben und Antriebsteile sind daher für die einwandfreie Funktion der Maschine besonders wichtig.
Eine verschlissene, beschädigte oder fehlerhaft ausgerichtete Riemenscheibe kann folgende Symptome verursachen:
Vibrationen;
ungewöhnliche Geräusche;
schlechte Kraftübertragung;
vorzeitigen Verschleiß angrenzender Komponenten.
Bei Problemen mit dem Antrieb empfiehlt es sich, den gesamten Mechanismus zu überprüfen, um die tatsächliche Ursache des Defekts festzustellen.
Beim Dickenhobeln wird das Holz mithilfe von Vorschubrollen automatisch durch die Maschine transportiert.
Die RAD250 verfügt über eine gezahnte Einzugswalze und eine glatte Auszugswalze, die einen gleichmäßigen Transport des Werkstücks durch die Maschine ermöglichen.
Diese Komponenten müssen sich in gutem Zustand befinden, damit der Vorschub zuverlässig funktioniert.
Probleme mit dem Vorschubsystem können folgende Auswirkungen haben:
unregelmäßigen Werkstückvorschub;
ruckartige Bewegungen;
Durchrutschen des Werkstücks;
Blockieren des Holzes;
Spuren auf dem Werkstück;
ungleichmäßige Ergebnisse beim Dickenhobeln.
Bei Vorschubproblemen sollten neben den Rollen auch Zahnräder, Ketten, Federn und weitere Komponenten des Vorschubmechanismus kontrolliert werden.
Das Vorschubsystem der RAD250 umfasst verschiedene Ketten, Zahnräder und mechanische Antriebskomponenten, welche die Bewegung auf die Vorschubrollen übertragen.
Mit zunehmender Nutzung kann sich eine Kette längen und die Zähne eines Zahnrads können verschleißen.
Ein Defekt in der Kraftübertragung kann einen unregelmäßigen Vorschub verursachen oder den Werkstücktransport vollständig verhindern.
Bei einer Reparatur empfiehlt es sich daher, das gesamte Vorschubsystem zu kontrollieren. So lässt sich vermeiden, dass lediglich ein beschädigtes Bauteil ausgetauscht wird, dessen Defekt eigentlich durch eine andere verschlissene Komponente verursacht wurde.
Mit dem Handrad zur Höhenverstellung des Dickentisches wird die gewünschte Endstärke des Werkstücks eingestellt.
Dieser Mechanismus wird während des normalen Betriebs regelmäßig betätigt.
Ein gebrochenes Handrad, ein beschädigter Griff oder ein Einstellmechanismus mit übermäßigem Spiel kann die präzise Einstellung der Hobelhöhe erschweren.
Die RAD250 verfügt außerdem über ein System zur Anzeige der eingestellten Dickenhobel-Höhe.
Diese Komponenten sollten sich in gutem Zustand befinden, damit eine präzise Einstellung der Maschine möglich bleibt.
Einige Störungen können auch vom elektrischen System ausgehen.
Ein defekter Schalter, eine beschädigte elektrische Verbindung oder ein anderes elektrisches Bauteil kann verhindern, dass die Maschine startet, oder unerwartete Abschaltungen während des Betriebs verursachen.
Vor dem Austausch eines elektrischen Bauteils sollte die Ursache des Problems möglichst genau ermittelt werden.
Arbeiten am elektrischen System dürfen nur bei vollständig vom Stromnetz getrennter Maschine und im Zweifelsfall durch eine entsprechend qualifizierte Person durchgeführt werden.
Eine Abricht-Dickenhobelmaschine enthält zahlreiche kleinere Bauteile, die für ihren einwandfreien Betrieb unerlässlich sind: Kugellager, Wellen, Buchsen, Federn, Schrauben, Stifte, Sicherungsringe und Befestigungselemente.
Der Verschleiß dieser Komponenten kann Vibrationen, übermäßiges Spiel oder ungewöhnliche mechanische Geräusche verursachen.
Durch eine sorgfältige Überprüfung der Maschine lässt sich häufig das tatsächlich defekte Einzelteil identifizieren und austauschen, ohne eine komplette Baugruppe ersetzen zu müssen.
Eine regelmäßige Wartung trägt dazu bei, die Lebensdauer Ihrer Leman RAD250 zu verlängern und eine gute Maschinenleistung zu erhalten.
Es empfiehlt sich insbesondere:
den Zustand der Hobelmesser regelmäßig zu kontrollieren;
Messereinstellung und Messerbefestigung zu überprüfen;
Riemenscheiben und Antrieb zu kontrollieren;
die Vorschubrollen zu überprüfen;
Ketten und Zahnräder des Vorschubsystems zu kontrollieren;
die Hobeltische sauber zu halten;
Späne und Staub regelmäßig zu entfernen;
eine geeignete Absauganlage zu verwenden;
ungewöhnliche Geräusche oder Vibrationen zu untersuchen.
Eine frühzeitige Kontrolle bei Veränderungen im Betriebsverhalten kann verhindern, dass ein verschlissenes Bauteil weitere Komponenten beschädigt.
Für die Leman RAD250 steht eine Explosionszeichnung mit Positionsnummern zur Identifizierung der verschiedenen Ersatzteile zur Verfügung.
Die Basisreferenz für Ersatzteile dieser Maschine lautet 210100 und wird durch die entsprechende Teilenummer aus der Explosionszeichnung ergänzt.
Vor einer Bestellung empfehlen wir daher, das benötigte Ersatzteil anhand der Explosionszeichnung zu identifizieren.
Vergleichen Sie zusätzlich:
die Form des Bauteils;
seine Abmessungen;
das Befestigungssystem;
die Artikelnummer, sofern vorhanden;
die Position in der Explosionszeichnung.
Diese Überprüfung reduziert das Risiko einer falschen Ersatzteilbestellung.
ACHTUNG: VOR DEM KAUF UNBEDINGT DIE LISTE DER KOMPATIBLEN MASCHINEN PRÜFEN.
Einige Komponenten der Leman RAD250 können auch in Holzbearbeitungsmaschinen anderer Marken oder in ähnlich konstruierten Modellen verwendet worden sein.
Dies bedeutet jedoch nicht, dass sämtliche Teile untereinander austauschbar sind.
Im Zweifelsfall können Monat und Jahr der Herstellung sowie die Seriennummer Ihrer Maschine erforderlich sein, um die Kompatibilität eindeutig zu bestätigen.
Verlassen Sie sich nicht ausschließlich auf das Aussehen des Bauteils. Vergleichen Sie ebenfalls seine Abmessungen, die Artikelnummer und die Positionsnummer in der Explosionszeichnung.
Hobelmesser, Klemmkeile, Federn, Riemenscheiben, Vorschubrollen, Zahnräder, Ketten, Handräder, Schalter, Kugellager, Wellen und weitere Komponenten: Finden Sie die passenden Ersatzteile für Ihre Leman RAD250 Abricht-Dickenhobelmaschine zur Wartung und Reparatur.
Der Austausch eines verschlissenen oder beschädigten Einzelteils kann eine ältere Holzbearbeitungsmaschine häufig wieder in einen einwandfreien Betriebszustand versetzen und ihre Lebensdauer erheblich verlängern.
Eine sorgfältige Identifizierung anhand der Explosionszeichnung und der technischen Merkmale des Originalteils ist der beste Weg, um das passende Ersatzteil für Ihre Leman RAD250 auszuwählen.
