Schlitten für Drechselbank Leman TAB085
Schieber für Drechselbank Leman TAB085
Schieber für Drechselbank Leman TAB085
Zahnriemen für die Holzdrehmaschine Leman TAB085 und TAB110
Exzentrische Spannachse für Holzdrehmaschine Holzmann VD1100N, Leman TAB085
Werkzeughalter 300 mm Schaft 25,4 mm
Wendehebel M10x20 für Holzdrehmaschine
Werkzeugauflagearm, Holzmann Artikelnummer 10004582, passend für die Drechselmaschinen Holzmann VD1100N (Position 58), Leman TAB110 (Position 69) und Leman TAB085 (Position 38).
Dieses Ersatzteil dient zur Positionierung und stabilen Halterung der Werkzeugauflage bei Drechselarbeiten.

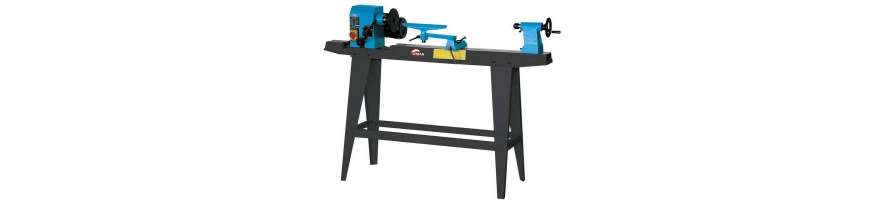

Diese Kategorie umfasst Ersatzteile für die Leman TAB085 Drechselbank. Die 230-V-Maschine besitzt einen 450-W-Asynchronmotor, 850 mm Spitzenweite, 305 mm Drehdurchmesser über Bett und 10 Drehzahlen von 500 bis 2000 U/min. Der Spindelstock ist für geeignete Außendreharbeiten schwenkbar.
Das Sortiment verändert sich. Zur sicheren Identifikation TAB085, Typenschild und Positionsnummer der Leman-Explosionszeichnung verwenden.
Der Spindelstock besitzt M33 x 3,5 und MK2. Explosionszeichnung und Teileliste führen Spindel, Lager, Riemenscheiben und Befestigungsteile getrennt.
Der Kopf kann auf 0°, 60°, 90°, 120° oder 180° positioniert werden. Bei schwergängiger Verstellung Klemm- und Positionierteile reinigen und prüfen.
Leman nennt unter anderem zwei 80205Z-Lager und ein 6006Z-Lager im Kopf-/Antriebsbereich.
Vibration bedeutet nicht automatisch Lagerschaden. Werkstück und Zubehör entfernen, niedrige Drehzahl wählen und Lauf prüfen. Auch Unwucht, zu hohe Drehzahl oder lockere Befestigung können Ursache sein.
Der Antriebsriemen verbindet Motor- und Spindelriemenscheiben. Die Explosionszeichnung zeigt rechte und linke Scheiben auf beiden Seiten.
Riemen regelmäßig prüfen. Läuft der Motor, aber die Spindel nicht, nennt die Anleitung einen gerissenen Riemen als mögliche Ursache. Bei schnellem Verschleiß auch Scheiben, Lager und Ausrichtung prüfen.
TAB085 besitzt 10 Drehzahlen von 500 bis 2000 U/min, die stufenweise per Hebel gewählt werden.
Bei schwergängigem Hebel Mechanismus und Antrieb prüfen und nicht mit Gewalt schalten. Falsche oder zu hohe Drehzahl kann Vibration verstärken.
Der Guss-Reitstock wird exzentrisch geklemmt und besitzt eine mitlaufende MK2-Körnerspitze. Die Pinole hat etwa 50 mm Weg.
Bei Rutschen die Bettklemmung prüfen; bei schwergängiger Pinole deren Vorschubmechanismus separat untersuchen.
Die 300-mm-Gusshandauflage sitzt auf einem Gelenkarm mit Exzenterklemmung.
Bei Bewegung Griff, Exzenterachse, Klemmplatte, Unterteil und Kontaktflächen prüfen. Verschleiß nicht durch übermäßiges Festziehen kompensieren.
TAB085 besitzt Gussbett, Bettverlängerung und Stahluntergestell.
Starke Vibration kann von lockerer Befestigung stammen. Schrauben, Streben, Auflagen und Standfestigkeit kontrollieren.
Die Maschine verwendet einen 450-W-Einphasen-Asynchronmotor. Teileliste: Motor, Ein/Aus-Schalter, Netzkabel und Elektrokasten.
Bei Startproblemen zuerst Versorgung, Kabel, Stecker, Schalter und mechanische Blockade prüfen. Elektroarbeiten nur spannungsfrei und fachgerecht.
Zur Ausstattung gehören MK2-Mitnehmerspitze, MK2-Körnerspitze und 150-mm-Planscheibe M33 x 3,5.
Vor dem Lagertausch Zubehör und Werkstück auf sauberen Sitz und Zentrierung prüfen.
Die Anleitung nennt Stromversorgung/Schalter, gerissenen Riemen, falsche oder zu hohe Drehzahl, schlecht zentriertes Werkstück und lockere Bett-/Gestellbefestigung als mögliche Fehlerursachen.
Steuerung, Werkstück, Drehzahl, Spindellauf von Hand, Antrieb und Lager nacheinander prüfen und nur das defekte Teil ersetzen.
Die Anleitung enthält Teileliste und TAB085 Explosionszeichnung für Spindel, Lager, Scheiben, Riemen, Drehzahlhebel, Motor, Handauflage, Reitstock, Exzenter und Schalter.
Probois Machinoutils – SEO Leman TAB085 Page 7
Bei nicht gelistetem Teil Modell, Seriennummer, Baujahr soweit bekannt, Positionsnummer und Fotos senden.
ACHTUNG: VOR DEM KAUF die kompatiblen Maschinen auf jeder Produktseite sorgfältig prüfen.
Produktionsänderungen können unterschiedliche Bauteile ergeben. Im Zweifel Modell, Herstellungsmonat/-jahr und Seriennummer mitteilen.
Bett, Bedienelemente, Verstellungen und Motorlüftung sauber halten. Riemen, bewegliche Teile, Sicherheitseinrichtungen und Verschraubungen regelmäßig prüfen.
Probois Machinoutils bietet ein wechselndes Sortiment an TAB085 Ersatzteilen. Eine gezielte Reparatur kann die Lebensdauer deutlich verlängern.
