Courroie du repère 183 pour la dégauchisseuse raboteuse Bernardo type PT200ED et Leman LODRA210
Courroie spéciale élastique ou caoutchouc Poly V 465J4 pour différentes dégauchisseuses Scheppach, Woodster et Bernardo
Courroie 762J5 pour la dégauchisseuse des combinés Kity Bestcombi 2000 et Scheppach Bestcombi 3.0
Guide de dégauchisseuse complet compatible avec les dégauchisseuses raboteuses Bernardo PT200(ED) et Leman LODRA210. Pièce détachée essentielle pour assurer un guidage précis du bois lors des opérations de dégauchissage.
Sac filtrant en coton pour dégauchisseuse raboteuse Bernardo PT200ED

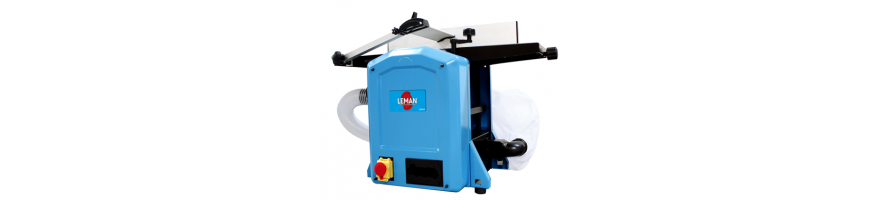

Cette catégorie est dédiée aux pièces détachées pour la dégauchisseuse-raboteuse Leman LODRA210. Compacte et transportable, cette machine de 210 mm réunit les fonctions de dégauchissage et de rabotage dans un format d’établi. Sa conception comprend un arbre à deux fers, des tables de dégauchissage, une table de rabotage, un système d’avance, un guide inclinable, un moteur à charbons et un dispositif d’aspiration intégré avec récupération des copeaux.
Les références disponibles peuvent évoluer selon les approvisionnements et les pièces encore fournies. Cette page n’est donc pas conçue comme un inventaire figé des quelques articles présents aujourd’hui. Elle a vocation à regrouper progressivement les composants permettant d’entretenir, diagnostiquer et réparer une Leman LODRA210, en s’appuyant sur la vue éclatée et sur l’identification précise de la version de la machine.
La LODRA210 utilise un arbre de dégauchissage de 50 mm de diamètre équipé de deux fers. Les fers sont des éléments directement responsables de la qualité de coupe. Un tranchant émoussé, endommagé ou mal réglé peut provoquer un mauvais état de surface, des arrachements, un effort de coupe plus important ou des différences entre les extrémités de la pièce.
Lors du remplacement, contrôlez les dimensions exactes des fers et leur système de montage. Vérifiez également l’état des éléments de serrage de l’arbre. Les deux fers doivent être correctement positionnés et serrés conformément à la notice de la machine. Une pièce de serrage déformée ou un filetage endommagé doit être traité avant toute remise en service.
La transmission permet de communiquer le mouvement du moteur aux différents organes de la machine. La LODRA210 utilise notamment des courroies Poly-V pour certaines fonctions. Avec le temps, une courroie peut se détendre, se craqueler, perdre son adhérence ou être endommagée par un défaut d’alignement.
Si une courroie patine, casse prématurément ou se déplace sur sa poulie, ne vous limitez pas au remplacement de la courroie. Vérifiez l’état et l’alignement des poulies, la liberté de rotation des mécanismes et la tension du montage. Une courroie neuve peut rapidement être détériorée si la cause mécanique n’est pas corrigée.
En mode rabotage, le bois est entraîné automatiquement sous l’arbre de coupe. Les rouleaux et leur transmission doivent assurer un déplacement régulier afin d’obtenir une épaisseur homogène. Un entraînement irrégulier peut provoquer des à-coups, des marques ou une pièce qui cesse d’avancer.
Selon la panne, il peut être nécessaire de contrôler courroies, engrenages, axes, ressorts, paliers, roulements ou rouleaux ainsi que l’accumulation de copeaux. Avant de remplacer un rouleau, recherchez donc l’origine du défaut dans l’ensemble du mécanisme d’avance.
Le guide en profilé aluminium de la LODRA210 permet de maintenir la pièce lors du dégauchissage du chant et peut être incliné pour certains travaux. Il doit rester stable et correctement bloqué dans la position choisie. Guide, supports, poignées, vis et mécanismes de serrage peuvent être endommagés ou prendre du jeu avec l’usage.
Si le guide ne reste plus en position, vérifiez les points de fixation et de serrage avant de remplacer uniquement la poignée visible. Pour un guide complet ou une pièce de son mécanisme, contrôlez toujours le modèle et le repère correspondant dans la documentation.
Les tables constituent les surfaces de référence de la machine. La LODRA210 possède des tables de dégauchissage et une table inférieure dédiée au rabotage. Les systèmes de réglage de profondeur de passe et de hauteur doivent fonctionner librement tout en conservant la position choisie.
Une commande devenue dure ne doit pas être forcée. Nettoyez les copeaux et poussières accessibles, recherchez un blocage mécanique, une vis endommagée, une fixation desserrée ou un élément de guidage défectueux. Une poignée cassée peut être la conséquence d’un mécanisme grippé plutôt que la cause de la panne.
La LODRA210 est équipée d’un moteur à charbons en 230 V. Les charbons sont des pièces d’usure et leur état peut influencer le démarrage et le fonctionnement du moteur. Une machine qui démarre difficilement, fonctionne par intermittence ou présente des étincelles inhabituelles peut nécessiter un contrôle des charbons avant de conclure à un moteur hors service.
Une panne de démarrage peut également provenir de l’interrupteur, d’une sécurité, d’un câble, d’une connexion ou d’un autre composant électrique. Pour toute pièce électrique, relevez les inscriptions, caractéristiques et connexions du composant d’origine. Débranchez toujours la machine avant démontage et confiez les travaux électriques complexes à une personne qualifiée.
Une particularité de la LODRA210 est son système d’aspiration intégré avec sac de récupération. L’évacuation correcte des copeaux est importante pour éviter leur accumulation autour de l’arbre et du Probois Machinoutils – SEO pièces Leman LODRA210 Page 3 mécanisme d’avance. Sac, flexible, colliers, capot d’aspiration et éléments de raccordement peuvent donc faire partie des pièces à entretenir ou remplacer.
Une aspiration qui devient moins efficace ne signifie pas nécessairement que le système est défectueux. Vérifiez d’abord le remplissage du sac, l’absence de bouchon dans le flexible ou le capot, le serrage des raccords et la libre circulation des copeaux.
Un mauvais entraînement en rabotage peut avoir plusieurs causes : bois trop humide ou présentant une surface difficile, profondeur de passe excessive, rouleaux encrassés, transmission qui patine, ressort ou mécanisme d’avance défectueux, ou accumulation de copeaux. Il est préférable de diagnostiquer l’ensemble avant de commander une pièce.
Contrôlez également l’état des fers. Des fers émoussés augmentent l’effort nécessaire à l’usinage et peuvent donner l’impression que la machine manque de puissance ou entraîne mal la pièce.
Une vibration ou un bruit nouveau doit être pris au sérieux. Vérifiez le serrage des fers, l’état des courroies, les poulies, les roulements accessibles et les fixations de la machine. N’utilisez pas la LODRA210 si un jeu anormal est constaté au niveau de l’arbre ou si une pièce de coupe semble mal fixée.
Pour une mauvaise qualité de surface, commencez par les fers et leur réglage avant de rechercher une panne plus complexe. L’état du bois, le sens du fil, la profondeur de passe et la vitesse d’avance influencent également le résultat.
ATTENTION : AVANT ACHAT, vérifiez attentivement la liste des machines compatibles indiquée sur chaque fiche produit.
Pour certaines pièces, le modèle de la machine seul ne suffit pas à garantir la compatibilité. Selon les évolutions apportées par le fabricant, une même Leman LODRA210 peut avoir reçu des composants différents.
En cas de doute, communiquez-nous le modèle exact, le mois et l’année de fabrication ainsi que le numéro de série de votre machine avant de commander. Ajoutez si possible la figure et le numéro de repère de la vue éclatée, des photos, les dimensions et les références inscrites sur la pièce d’origine.
Certaines pièces de la Leman LODRA210 peuvent être indiquées comme compatibles avec d’autres dégauchisseuses-raboteuses de conception proche, notamment la Bernardo PT200ED pour certaines références. Cette compatibilité peut concerner par exemple une courroie ou un guide, mais elle ne doit jamais être généralisée à l’ensemble de la machine.
Le fait que deux modèles partagent une pièce ne signifie pas que leurs moteurs, arbres, rouleaux, composants électriques ou autres éléments sont identiques. Fiez-vous toujours à la liste de compatibilité de chaque fiche produit.
La documentation récente de la LODRA210 fournit une liste de pièces et plusieurs vues éclatées. Pour éviter les erreurs, l’identification doit idéalement comprendre la référence LODRA210, la figure concernée, le numéro de pièce et sa désignation. Cette méthode est beaucoup plus fiable qu’une recherche fondée uniquement sur l’apparence du composant.
Si la pièce recherchée n’est pas encore publiée sur notre site, transmettez ces informations avec une photo de la plaque signalétique et plusieurs images de la pièce d’origine. Pour une courroie, relevez son marquage ; pour une pièce mécanique, ajoutez les dimensions utiles ; pour un composant électrique, photographiez les inscriptions et les connexions.
Un entretien régulier aide à conserver la précision et la fiabilité de cette machine compacte. Machine débranchée, retirez les copeaux accumulés, contrôlez l’état des fers, courroies, protections et fixations, et surveillez les mécanismes d’avance. Une bonne évacuation des copeaux contribue également au fonctionnement régulier de la raboteuse.
Probois Machinoutils développe une gamme évolutive de pièces détachées pour Leman LODRA210. Les références disponibles peuvent apparaître ou disparaître selon les approvisionnements. Une identification précise de la machine et de la pièce d’origine reste donc la meilleure méthode pour effectuer une réparation durable.
