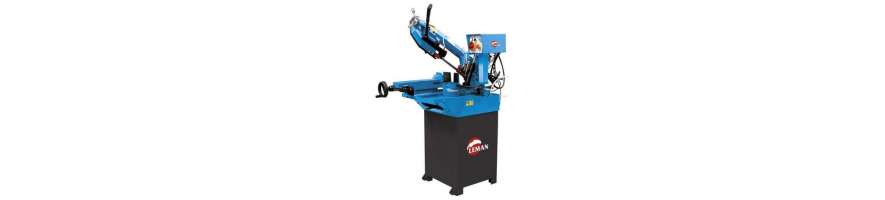

Questa categoria raccoglie i ricambi per la sega a nastro per metallo Leman SRM170. È una macchina da officina con struttura e archetto in ghisa, discesa regolata idraulicamente, guidalama di precisione, morsa rapida, trasmissione a riduttore e impianto di refrigerazione. Il corretto funzionamento di questi gruppi è essenziale per mantenere precisione e sicurezza.
La gamma dei ricambi cambia secondo produzione e disponibilità Leman. L'elenco online non è quindi definitivo. Per identificare un componente utilizzare targhetta, disegno esploso e numero di posizione.
La SRM170 utilizza un cilindro idraulico a portata regolabile per la discesa dell'archetto. Il sollevamento è manuale con molla di richiamo regolabile. La regolazione idraulica permette di controllare la velocità di discesa durante il taglio.
Se l'archetto scende troppo velocemente, lentamente o in modo irregolare, controllare regolazione, cilindro, perni e articolazioni. Perdita di tenuta e impuntamento meccanico non indicano necessariamente lo stesso guasto.
La macchina impiega una guida lama regolabile con cuscinetti su 8 punti. Gioco, cuscinetti bloccati o regolazione errata possono compromettere la precisione. Un taglio deviato può però dipendere anche da lama consumata, dentatura non adatta, tensione errata o pezzo serrato male.
Controllare quindi prima lama, montaggio e tensione. Dopo un intervento sul nastro o sui guidalama, effettuare una breve prova a vuoto.
La trasmissione utilizza un riduttore coassiale con vite senza fine. Rumori anomali, gioco eccessivo, perdita di trascinamento o surriscaldamento richiedono il controllo dell'intera catena cinematica.
Prima dello smontaggio verificare che lama e organi mobili non siano bloccati. Negli interventi sul riduttore rispettare montaggio originale e prescrizioni di lubrificazione.
La SRM170 dispone di una morsa a serraggio rapido con leva di recupero del gioco. Un pezzo non correttamente bloccato può muoversi e deviare o bloccare la lama. Controllare ganasce, vite, perni, leva e scorrimenti.
L'archetto è orientabile per tagli angolati e dispone di bloccaggio. La battuta regolabile facilita i tagli ripetitivi. Se la precisione diminuisce, controllare anche questi elementi.
La macchina possiede un impianto refrigerante con elettropompa e vasca di recupero. Il fluido contribuisce al raffreddamento e all'evacuazione dei trucioli. Un flusso insufficiente può dipendere da livello, sporco, tubazioni ostruite, tubo piegato, alimentazione o pompa.
Prima di sostituire l'elettropompa controllare vasca, tubazioni e punti di erogazione. Eliminare regolarmente i trucioli e utilizzare un fluido adatto al taglio dei metalli.
La SRM170 dispone di comando a bassa tensione 24 V con arresto di emergenza, arresto automatico a fine taglio e microinterruttore di sicurezza sul carter lama. Questi dispositivi non devono mai essere esclusi per aggirare un guasto.
Se la macchina non parte o si arresta, verificare condizioni di avviamento, protezioni e sicurezze accessibili. Le verifiche elettriche interne devono essere eseguite a macchina scollegata da personale competente.
Lo stesso sintomo può avere cause differenti. Un taglio storto non significa necessariamente cuscinetti difettosi; una discesa irregolare non identifica automaticamente il cilindro; l'assenza di refrigerante non significa sempre pompa guasta.
Controllare lama, serraggio, regolazioni, giochi, connessioni accessibili e possibili accumuli di trucioli. In questo modo si sostituisce solo il componente realmente difettoso.
Leman identifica i ricambi SRM170 tramite una referenza di base associata al numero di posizione del disegno esploso. Anche Probois utilizza questo principio nelle proprie schede ricambio.
Rilevare tutti i dati della targhetta e, se possibile, inviare numero di posizione e fotografie chiare. Fotografare i collegamenti elettrici prima dello smontaggio. Le misure sono utili ma non sostituiscono la referenza del costruttore.
ATTENZIONE: PRIMA DELL'ACQUISTO, controllare attentamente l'elenco delle macchine compatibili indicato in ogni scheda prodotto.
Per alcuni ricambi il solo modello non basta a garantire la compatibilità. Modifiche di produzione possono comportare componenti differenti su macchine con la stessa denominazione.
Probois Machinoutils – SEO Leman SRM170 Page 9
In caso di dubbio comunicarci modello esatto, mese e anno di fabbricazione e numero di serie prima dell'ordine.
Rimuovere regolarmente i trucioli da struttura, morsa, guidalama e zona refrigerante. Controllare lama, tensione, cuscinetti guida, discesa idraulica e serraggio. Mantenere pulito il circuito del liquido di taglio.
Dopo una riparazione effettuare una prova a vuoto e poi un taglio con pezzo ben serrato. Verificare discesa, arresto di fine taglio, sicurezze e assenza di rumori, vibrazioni o surriscaldamenti anomali.
Probois Machinoutils propone una selezione evolutiva di ricambi per sega a nastro per metallo Leman SRM170. Se il pezzo non è visibile, inviare dati targhetta, posizione nell'esploso e fotografie.
Riparare una SRM170 con struttura e gruppi principali ancora efficienti consente di prolungarne la vita utile. Diagnosi e identificazione precise aiutano a conservare capacità di taglio, precisione e sicurezza.
