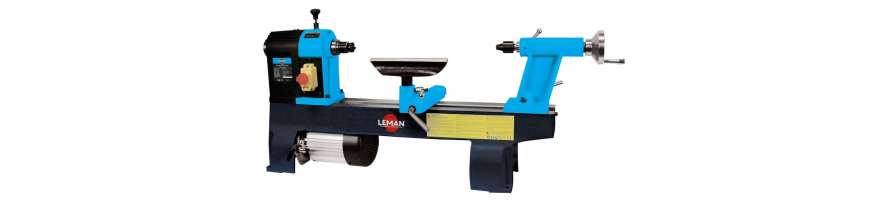

Cette catégorie est consacrée aux pièces détachées pour le tour à bois Leman TAB040. Ce tour compact fonctionne en 230 V avec un moteur de 580 W et possède six vitesses mécaniques de 350 à 3250 tr/min. Sa distance entre pointes est de 406 mm et son diamètre admissible au-dessus du banc atteint 305 mm. Au fil de l'utilisation, la transmission, la broche, les poupées, le porte-outil, les commandes et les différents mécanismes de serrage peuvent nécessiter un réglage, un entretien ou le remplacement d'un composant.
La disponibilité des pièces évolue selon la fabrication et les approvisionnements. Cette catégorie n'est donc pas conçue comme un inventaire définitif. Pour identifier une pièce avec précision, Leman indique la référence de base 150300, à compléter avec le numéro correspondant sur la vue éclatée. La plaque signalétique, le repère constructeur et des photos du composant restent les meilleurs éléments pour éviter une erreur.
La poupée fixe regroupe les principaux éléments qui transmettent la rotation à la pièce de bois. Le TAB040 possède une broche d'entraînement filetée M33 x 3,5 mm avec cône Morse CM2. La liste des pièces de la notice distingue notamment la broche, ses roulements, les éléments d'indexation et les composants associés.
Un jeu anormal dans la broche, un bruit de roulement ou une rotation irrégulière doit être diagnostiqué avant de remplacer une pièce. Machine débranchée et sans pièce montée, contrôlez la rotation de la broche et recherchez jeu radial, point dur ou bruit inhabituel. Un accessoire mal monté ou déséquilibré peut provoquer des vibrations ressemblant à un défaut de broche.
Les roulements assurent le guidage précis de la broche. Leur état influence directement la régularité de rotation et la qualité du tournage. Un roulement détérioré peut produire du bruit, du jeu, un échauffement ou des vibrations qui augmentent avec la vitesse.
Avant de conclure à un roulement défectueux, retirez la pièce de bois et les accessoires afin d'isoler la machine. Contrôlez également la courroie et les poulies. Le remplacement d'un roulement demande un montage correct afin de ne pas détériorer la broche, son logement ou le roulement neuf.
Le TAB040 ne possède pas de variateur électronique de vitesse : ses six vitesses de 350, 670, 1025, 1500, 2225 et 3250 tr/min sont obtenues mécaniquement par la transmission. La courroie et les poulies constituent donc des éléments essentiels au fonctionnement du tour.
Une courroie usée, détendue, fissurée ou détériorée peut patiner, empêcher la broche de tourner correctement ou provoquer des bruits. La notice cite d'ailleurs la courroie d'entraînement parmi les éléments à contrôler lorsqu'un moteur fonctionne mais que la broche ne tourne pas. Avant remplacement, vérifiez aussi les poulies et l'absence de blocage mécanique.
La poupée mobile se déplace sur le banc et permet de maintenir les pièces entre pointes. Le TAB040 utilise un cône Morse CM2 côté poupée mobile. Son fourreau possède une course d'environ 65 mm et un perçage de 10 mm. La contre-pointe tournante, le fourreau, la tige filetée, le volant et les mécanismes de blocage participent au positionnement précis de la pièce.
Si la contre-pointe avance difficilement, présente du jeu ou ne reste plus bloquée, nettoyez d'abord le mécanisme et vérifiez les serrages. Contrôlez séparément le déplacement de la poupée sur le banc et la translation du fourreau. Cette distinction permet d'éviter de remplacer un volant ou une vis lorsque le problème vient simplement du système de blocage.
Le support d'outil du TAB040 est orientable grâce à sa base articulée et se positionne sur le banc par serrage excentrique. Le porte-outil doit rester rigide pendant le travail afin que la gouge puisse être guidée en sécurité. Les manettes, leviers, coulisseaux, plaques de serrage et supports sont donc des pièces importantes.
Un porte-outil qui descend, tourne ou se déplace pendant l'utilisation doit être contrôlé immédiatement. Vérifiez l'état du serrage, de la base et des surfaces de contact. Ne compensez pas une pièce détériorée par un serrage excessif : cela peut endommager un filetage, une manette ou un élément en fonte.
Le TAB040 dispose d'un diviseur à 12 positions. Le système d'indexation permet de positionner la broche suivant des angles réguliers pour certaines opérations réalisées machine arrêtée. La notice identifie notamment un levier d'indexation et de blocage ainsi qu'un pignon d'indexation.
Si l'indexation devient difficile ou imprécise, ne forcez pas le mécanisme. Contrôlez l'alignement, la propreté et l'état des pièces de verrouillage. Le système d'indexation n'est pas destiné à immobiliser la broche contre des efforts excessifs ; respectez toujours l'usage prévu par la notice.
Le TAB040 est équipé d'un moteur monophasé 230 V de 580 W. L'interrupteur, le cordon d'alimentation, les connexions et le moteur font partie des éléments à examiner lorsque la machine refuse de démarrer. La notice fournit également un schéma électrique pour faciliter le diagnostic par une personne compétente.
Probois Machinoutils – SEO Leman TAB040 Page 3
En cas de panne électrique, commencez par les contrôles simples : alimentation disponible, câble et fiche en bon état, interrupteur et absence de blocage mécanique. Toute intervention interne doit être réalisée machine débranchée. Ne remplacez pas le moteur sans avoir vérifié que la transmission et la broche tournent librement.
Le TAB040 accepte différents accessoires de tournage grâce à sa broche M33 x 3,5 et à ses emmanchements CM2. Il est notamment livré avec un plateau, une pointe à griffes et une contre-pointe tournante. Ces éléments sont des accessoires ou consommables de travail, mais leur montage et leur état peuvent influencer fortement le comportement du tour.
Avant de suspecter une pièce interne, vérifiez que le plateau, la pointe ou l'accessoire utilisé est propre, correctement emmanché ou vissé et compatible. Une surface d'appui sale ou un accessoire déséquilibré peut provoquer faux-rond et vibrations.
Des vibrations peuvent provenir d'une pièce de bois mal équilibrée, d'une vitesse trop élevée, d'un accessoire mal monté, d'une courroie, d'une poulie ou d'un roulement. Un manque d'entraînement peut quant à lui être lié à la courroie, à la transmission ou à un blocage de la broche.
Procédez donc méthodiquement : retirez la pièce de bois, contrôlez les accessoires, faites tourner la broche manuellement machine débranchée, puis vérifiez transmission et roulements. Cette méthode permet de remplacer uniquement la pièce réellement défectueuse et évite des achats inutiles.
La documentation Leman comprend une liste de pièces détachées et une vue éclatée du TAB040. La référence actuelle indiquée par le fabricant pour les pièces est 150300 + numéro de repère sur la vue éclatée. Cette information est particulièrement utile lorsque plusieurs vis, axes, poignées ou supports se ressemblent.
Si vous ne trouvez pas la pièce recherchée sur notre site, communiquez-nous le modèle TAB040, les informations de la plaque signalétique, le numéro de repère de l'éclaté et des photos nettes. Pour une pièce électrique ou un ensemble comportant plusieurs éléments, photographiez le montage avant démontage.
ATTENTION : AVANT ACHAT, vérifiez attentivement la liste des machines compatibles indiquée sur chaque fiche produit.
Pour certaines pièces, le modèle de la machine seul ne suffit pas à garantir la compatibilité. Selon les évolutions apportées par le fabricant, une même machine peut avoir reçu des composants différents.
En cas de doute, communiquez-nous le modèle exact, le mois et l'année de fabrication ainsi que le numéro de série de votre machine avant de commander.
Nettoyez régulièrement le banc, les mécanismes de serrage et l'intérieur de la zone de transmission. Surveillez l'état de la courroie, le jeu de la broche, la fluidité du fourreau de poupée mobile et la rigidité du porte-outil. Une petite anomalie traitée rapidement évite souvent une usure plus importante.
Probois Machinoutils propose une sélection évolutive de pièces détachées pour tour à bois Leman TAB040. Lorsque le banc, la poupée fixe et les principaux éléments mécaniques restent en bon état, une réparation ciblée permet souvent de prolonger durablement l'utilisation du tour plutôt que de remplacer la machine complète.
