Bandage caoutchouc noir des volants de scie à ruban Leman SRU470 et Holzmann HBS470PROFI
Plaque lumière forme ronde pour différentes scies à ruban Kity, Scheppach, Holzmann, Leman et Jean l'ébéniste
Guide supérieur à galets pour scie à ruban Leman SRU470
Galet n° 144 pour scie à ruban Leman SRU470 - Vendu à l'unité
Interrupteur KJD12 230V pour scie à ruban Holzmann HBS470PROFI et Leman SRU470

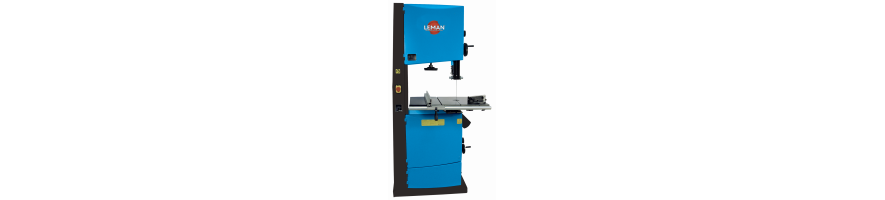

Cette catégorie est dédiée aux pièces détachées pour les scies à ruban Leman SRU470 monophasée et SRU470T triphasée. Ces machines robustes disposent de grands volants en fonte, d'une table inclinable, d'un guide supérieur réglable par crémaillère, d'un système de tension gradué, d'une détente rapide de lame et d'une transmission à deux vitesses. La SRU470 reçoit un moteur 230 V de 1900 W, tandis que la SRU470T fonctionne en 400 V avec un moteur de 2000 W.
La disponibilité des pièces évolue avec la fabrication et les approvisionnements. Cette page ne constitue donc pas une liste figée. Pour une identification fiable, il faut distinguer la version électrique : Leman indique 110300 + numéro de vue éclatée pour la SRU470 monophasée et 110400 + numéro de vue éclatée pour la SRU470T triphasée.
Les volants assurent le déplacement et la stabilité de la lame. La documentation récente indique des volants en fonte équilibrés d'environ 475 mm, revêtus de caoutchouc. La vue éclatée distingue notamment la roue supérieure, la roue inférieure, le caoutchouc de volant, les arbres et différents roulements.
Si la lame se décale, vibre ou cherche à sortir, vérifiez d'abord tension et centrage avant de remplacer un volant ou un roulement. Contrôlez ensuite l'état du revêtement, le jeu des paliers et la liberté de rotation. La brosse du volant inférieur doit également rester en état afin de limiter les dépôts sur la zone de roulement.
La SRU470 possède des guides de lame supérieur et inférieur à galets. Le guide supérieur est monté sur crémaillère et sa hauteur se règle par manivelle afin de rapprocher le guidage de la pièce à couper. Un guidage correctement réglé limite les mouvements latéraux et le recul de la lame.
Une coupe qui dévie ne signifie toutefois pas automatiquement que les galets sont usés. Vérifiez aussi la lame, son avoyage, sa denture, sa tension et la pression d'avance. Des guides trop serrés peuvent créer de l'échauffement et accélérer l'usure.
La tension de lame se règle par une manivelle avec graduation visible depuis l'extérieur. La machine possède également un levier de détente rapide. L'éclaté identifie séparément l'axe de tension, le ressort, le support du volant supérieur, la glissière et plusieurs éléments du mécanisme de détente.
Si la tension ne peut plus être réglée correctement, vérifiez la lame, la tige filetée, les axes, ressorts et supports avant de remplacer l'ensemble. Après une intervention, reprenez toujours centrage et guidage avant de remettre la machine en charge.
La SRU470 fonctionne à deux vitesses de lame, 380 ou 820 m/min, obtenues par changement de position de la courroie. La vue éclatée mentionne une courroie Poly-V, la poulie moteur, la poulie de volant ainsi qu'un ensemble tendeur avec poulie, axe et volant de réglage.
En cas de patinage, perte de vitesse ou bruit, contrôlez la courroie, les poulies, leur alignement et le tendeur. Une courroie neuve ne corrigera pas un roulement grippé ou une lame excessivement tendue. Vérifiez donc toute la chaîne d'entraînement.
La table de 725 x 485 mm est inclinable de -10° à +45° et repose sur un double berceau à crémaillère. La machine reçoit un guide longitudinal avec lecture graduée et serrage rapide ainsi qu'un guide d'onglet réglable de -60° à +60°.
Jeu, difficulté de déplacement ou mauvais serrage peuvent provenir d'une poignée, d'une vis, d'un support, d'une crémaillère ou simplement d'une accumulation de sciure. Nettoyez et diagnostiquez le mécanisme avant de forcer ou de commander une pièce.
La version SRU470 monophasée utilise un moteur 230 V de 1900 W et la SRU470T un moteur 400 V de 2000 W. La vue éclatée comprend le moteur, le boîtier de commande, les câbles et les contacteurs de sécurité des portes.
Si la machine ne démarre pas, contrôlez d'abord l'alimentation, la fermeture des portes, les sécurités et l'absence de blocage mécanique. Les contrôles électriques internes doivent être réalisés hors tension par une personne compétente. Une sécurité ne doit jamais être neutralisée pour contourner une panne.
La SRU470 et la SRU470T utilisent une lame de 3454 mm et acceptent des largeurs de 6 à 40 mm. Les lames étroites conviennent aux courbes, tandis que les plus larges apportent davantage de stabilité pour le débit et les coupes droites.
Une lame émoussée, déformée, mal avoyée ou inadaptée peut provoquer coupe déviée, vibrations, échauffement ou casse. Avant d'accuser les guides, les volants ou le moteur, contrôlez donc l'état du consommable puis reprenez tension, centrage et réglage des guides.
La documentation de la machine associe notamment les problèmes de coupe à l'état de la lame, à l'avoyage, au centrage, à l'inclinaison du volant supérieur ou à un palier défectueux. Plusieurs causes peuvent donc produire un symptôme très proche.
Probois Machinoutils – SEO Leman SRU470 / SRU470T Page 3
Procédez méthodiquement : lame et montage, tension et centrage, guides, volants et roulements, puis transmission. Cette méthode permet de remplacer uniquement le composant réellement défectueux et d'éviter de détériorer une pièce neuve.
La SRU470 possède deux sorties d'aspiration de 100 mm. Une aspiration efficace limite l'accumulation de sciure autour des volants, de la brosse, des guides et de la transmission. Une machine propre facilite également le contrôle visuel des pièces.
Machine débranchée, éliminez régulièrement les dépôts et surveillez la courroie, les bandages, roulements, guides et mécanismes. Toutes les protections doivent être remises en place avant un essai motorisé.
La notice SRU470/SRU470T contient plusieurs figures d'éclatés et une liste détaillée des composants. Pour une demande, relevez la version exacte de la machine, le numéro de figure, le numéro de pièce et sa désignation. Pour les références actuelles, tenez également compte de la base 110300 en monophasé ou 110400 en triphasé.
Si la pièce recherchée n'est pas affichée, envoyez-nous la plaque signalétique, le repère de l'éclaté et des photos nettes. Pour une pièce électrique, photographiez les branchements avant démontage. Dimensions et marquages peuvent aider mais ne remplacent pas la référence constructeur.
ATTENTION : AVANT ACHAT, vérifiez attentivement la liste des machines compatibles indiquée sur chaque fiche produit.
Pour certaines pièces, le modèle seul ne suffit pas à garantir la compatibilité. La SRU470 existe notamment en versions monophasée et triphasée et des évolutions de fabrication peuvent également exister.
En cas de doute, communiquez-nous le modèle exact, le mois et l'année de fabrication ainsi que le numéro de série avant de commander.
Probois Machinoutils propose une sélection évolutive de pièces pour scies à ruban Leman SRU470 et SRU470T. L'absence momentanée d'une référence dans cette catégorie ne signifie donc pas nécessairement qu'aucune solution n'existe.
Sur une machine robuste de cette catégorie, une réparation ciblée des organes de guidage, tension, transmission, réglage ou commande peut prolonger sensiblement la durée de service. Une identification précise de la version et de la panne reste la meilleure base pour commander la bonne pièce.
