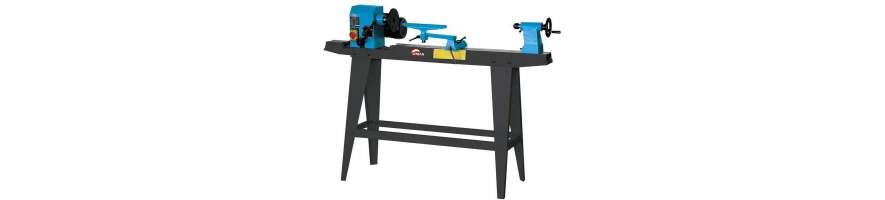

Pièces détachées pour tour à bois Leman TAB085

Cette catégorie est consacrée aux pièces détachées pour le tour à bois Leman TAB085. Ce tour sur piètement fonctionne en 230 V avec un moteur asynchrone de 450 W. Il offre 850 mm entre pointes, un diamètre de tournage de 305 mm au-dessus du banc et 10 vitesses comprises entre 500 et 2000 tr/min. Sa tête orientable permet également de travailler hors du banc pour certaines pièces de grand diamètre.

La disponibilité des pièces détachées évolue selon la fabrication et les approvisionnements. Cette page reste donc volontairement générale : une pièce actuellement absente de la catégorie peut être ajoutée ou recherchée ultérieurement. Pour une identification fiable, utilisez le modèle TAB085, la plaque signalétique et surtout le numéro de repère de la vue éclatée Leman.

Broche M33 x 3,5 et poupée fixe orientable

La poupée fixe du TAB085 possède une broche filetée M33 x 3,5 et un cône Morse CM2. L'éclaté distingue la broche d'entraînement, ses roulements, les poulies et les différents éléments de maintien. Ces composants assurent le guidage et la transmission régulière de la rotation.

La tête peut être positionnée à 0°, 60°, 90°, 120° ou 180°. Son système de positionnement comprend plusieurs pièces de verrouillage et de serrage. Si la tête présente du jeu ou devient difficile à orienter, nettoyez les surfaces d'appui et contrôlez les mécanismes avant de forcer sur une manette.

Roulements de broche et diagnostic des vibrations

La liste de pièces Leman identifie notamment deux roulements 80205Z et un roulement 6006Z dans l'ensemble de tête et de transmission. Leur bon état contribue à une rotation régulière de la broche et des poulies.

Un bruit ou une vibration ne signifie cependant pas automatiquement qu'un roulement est usé. Retirez la pièce de bois et les accessoires, choisissez une vitesse basse puis contrôlez la rotation. Une pièce mal centrée, un banc ou un piètement mal fixé et une vitesse excessive figurent également parmi les causes de fortes vibrations indiquées dans la notice.

Courroie, poulies et transmission

La courroie d'entraînement assure la liaison entre les poulies moteur et les poulies de broche. L'éclaté montre des poulies droite et gauche côté moteur comme côté broche, ainsi que les éléments nécessaires à leur maintien. Cette architecture permet le changement de vitesse sans devoir déplacer manuellement une courroie d'une gorge à une autre comme sur certains tours plus simples.

La courroie doit être contrôlée périodiquement. Si le moteur tourne mais que la broche ne tourne plus, la notice cite une courroie cassée comme cause possible. Une courroie qui s'use anormalement doit aussi conduire à contrôler les poulies, les roulements et l'alignement avant remplacement.

Sélecteur et 10 vitesses de rotation

Le TAB085 dispose de 10 vitesses de 500 à 2000 tr/min. Le changement s'effectue par un levier de sélection que l'utilisateur déplace cran par cran. La notice demande de placer ce sélecteur sur la vitesse la plus lente avant la mise en route, puis d'adapter le régime au diamètre et au travail réalisé.

Si le levier devient dur, ne le forcez pas. Vérifiez le mécanisme, les éléments de positionnement, la transmission et l'absence de copeaux ou de résidus. Une vitesse mal sélectionnée ou trop élevée peut provoquer des vibrations et dégrader la qualité du tournage.

Poupée mobile, broche et contre-pointe CM2

La poupée mobile en fonte se déplace sur le banc et se verrouille par serrage excentrique. Elle reçoit une contre-pointe tournante CM2. La broche de poupée mobile est commandée par une manivelle et offre environ 50 mm de réglage. L'éclaté distingue la poupée, sa broche, la vis de liaison, l'axe de serrage excentrique et les éléments associés.

Si la poupée glisse, vérifiez son serrage sous le banc. Si seule la broche avance difficilement, contrôlez séparément son mécanisme de translation. Cette distinction évite de remplacer une pièce qui n'est pas responsable du défaut.

Support d'outil 300 mm et bras articulé

Le TAB085 est équipé d'un support d'outil en fonte de 300 mm, monté sur un bras articulé et une base qui se positionnent par serrage excentrique. Cette conception permet d'adapter la position du porte-outil au tournage sur le banc ou à certaines opérations avec la tête orientée.

Le support doit rester parfaitement rigide pendant l'utilisation. Si une partie se déplace malgré le serrage, contrôlez la manette, l'axe excentrique, la plaque de serrage, la base et les surfaces d'appui. Un serrage excessif ne doit pas servir à compenser une pièce réellement usée.

Banc, rallonge et piètement

Le TAB085 possède un banc en fonte associé à une rallonge de banc et à un piètement métallique. La rallonge peut notamment être utilisée avec le porte-outil lorsque la tête est orientée pour certaines opérations hors du banc. L'ensemble doit rester correctement assemblé et stable.

Des vibrations peuvent provenir d'un banc ou d'un piètement mal fixé. Avant de rechercher une panne interne, contrôlez donc les vis de fixation, les traverses, les supports et la stabilité au sol. Nettoyez également régulièrement les surfaces de coulissement pour que la poupée mobile et le support d'outil se déplacent correctement.

Probois Machinoutils – SEO Leman TAB085 Page 3

Moteur 450 W, interrupteur et boîtier électrique

Le TAB085 utilise un moteur asynchrone monophasé de 450 W. La liste des pièces comprend notamment le moteur, l'interrupteur marche/arrêt, le câble avec fiche, le boîtier électrique et sa plaque. La notice fournit également le schéma de raccordement.

Si la machine ne démarre pas, commencez par contrôler l'alimentation, le cordon, la fiche et l'interrupteur, puis assurez-vous qu'aucun organe mécanique n'est bloqué. Toute intervention à l'intérieur du circuit électrique doit être réalisée machine débranchée par une personne compétente.

Plateau, pointe à griffes et accessoires CM2

Le tour est livré avec une pointe à griffes CM2, une contre-pointe tournante CM2 et un plateau M33 x 3,5 de 150 mm. Ces éléments ne sont pas tous des pièces de réparation, mais leur état et leur montage influencent directement la qualité du tournage.

Un accessoire mal emmanché, une surface sale ou une pièce de bois mal centrée peut créer un faux-rond ou de fortes vibrations. Avant de remplacer la broche ou ses roulements, contrôlez donc le montage de la pièce et des accessoires.

Diagnostiquer avant de remplacer une pièce

Si la machine ne démarre pas, si le moteur tourne sans entraîner la broche ou si le tour vibre fortement, ne commandez pas une pièce uniquement à partir du symptôme. La notice TAB085 distingue notamment panne d'alimentation ou d'interrupteur, courroie cassée, mauvaise vitesse, vitesse excessive, pièce mal centrée ou mauvaise fixation du banc.

Procédez méthodiquement : alimentation et commande, montage de la pièce, vitesse sélectionnée, rotation manuelle de la broche, transmission, puis roulements et mécanismes. Cette méthode aide à remplacer uniquement le composant réellement défectueux.

Identifier la bonne pièce avec la vue éclatée TAB085

La notice Leman comporte une liste détaillée et une vue éclatée du TAB085. Elle identifie notamment la broche, les roulements, les poulies, la courroie, le levier de changement de vitesse, le moteur, le support d'outil, la poupée mobile, les axes excentriques et l'interrupteur.

Si vous ne trouvez pas la pièce recherchée dans la catégorie, transmettez-nous le modèle exact, le numéro de série, la date de fabrication si elle est connue, le numéro de repère de l'éclaté et des photos nettes. Pour une pièce électrique, photographiez également le câblage avant démontage.

ATTENTION : vérifiez la compatibilité avant achat

ATTENTION : AVANT ACHAT, vérifiez attentivement la liste des machines compatibles indiquée sur chaque fiche produit.

Pour certaines pièces, le modèle de la machine seul ne suffit pas à garantir la compatibilité. Selon les évolutions apportées par le fabricant, une même machine peut avoir reçu des composants différents.

En cas de doute, communiquez-nous le modèle exact, le mois et l'année de fabrication ainsi que le numéro de série de votre machine avant de commander.

Entretenir et réparer votre Leman TAB085

La notice recommande un nettoyage régulier du banc, des commandes, des dispositifs de réglage et des ventilations du moteur. Elle demande également de contrôler périodiquement la courroie, les pièces mobiles, les dispositifs de sécurité et les serrages. Les axes articulés et pièces coulissantes peuvent être légèrement lubrifiés lorsque cela est approprié.

Probois Machinoutils propose une gamme évolutive de pièces détachées pour le tour à bois Leman TAB085. Une réparation ciblée de la transmission, de la poupée mobile, du porte-outil, des serrages ou des composants électriques permet souvent de prolonger la durée de vie d'une machine dont le banc et la structure restent en bon état.
