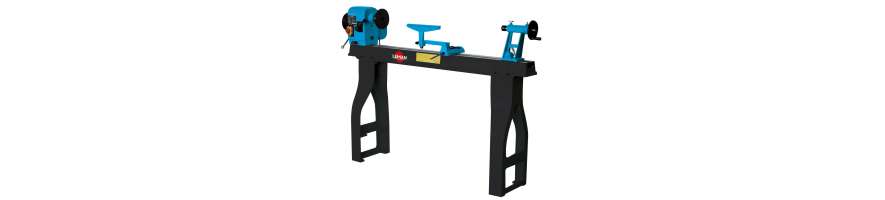

Cette catégorie est dédiée aux pièces détachées pour le tour à bois Leman TAB110. Ce tour sur piètement est équipé d'un moteur monophasé 230 V de 1100 W en service S1. Il offre une distance entre pointes de 1100 mm, un diamètre de tournage de 400 mm au-dessus du banc et 10 vitesses comprises entre 500 et 2000 tr/min. Sa construction en fonte, sa tête orientable et son support d'outil articulé en font une machine conçue pour des travaux de tournage variés.
La disponibilité des pièces évolue avec la fabrication et les approvisionnements. Cette description reste donc volontairement générale plutôt que de reprendre uniquement les références actuellement en ligne. Pour identifier précisément une pièce, Leman indique la référence de base 150100 à compléter avec le numéro de repère de la vue éclatée. La plaque signalétique et les caractéristiques de la machine restent également importantes.
La poupée fixe du TAB110 reçoit une broche d'entraînement filetée M33 x 3,5 avec cône Morse CM2. Cet ensemble transmet la rotation aux accessoires et à la pièce de bois. Broche, roulements, poulies et éléments de maintien doivent fonctionner sans jeu anormal ni point dur afin de conserver une rotation régulière.
En cas de vibration, de bruit ou de faux-rond, retirez d'abord le mandrin, le plateau ou la pièce montée et contrôlez la broche seule, machine débranchée. Un accessoire mal centré ou mal fixé peut produire des symptômes proches d'un défaut de broche ou de roulement.
La tête du TAB110 peut être positionnée à 0°, 60°, 90°, 120° ou 180°. Cette orientation facilite certaines opérations, notamment lorsque le diamètre ou la position de la pièce rend le travail classique au-dessus du banc moins pratique. La tête se verrouille grâce à un mécanisme de blocage et une tirette d'indexation.
Si la tête devient difficile à orienter ou présente du jeu après serrage, contrôlez les surfaces de contact, la tirette d'indexation, la manette de blocage et les éléments de serrage. Ne forcez pas une commande grippée : un nettoyage et un réglage sont préférables à la détérioration d'un axe ou d'un filetage.
Le TAB110 utilise une transmission par courroie entre le moteur et la broche. La courroie, les poulies et leurs mécanismes associés transmettent les 1100 W du moteur tout en permettant le changement de régime. Une courroie usée ou détériorée peut provoquer patinage, perte d'entraînement, bruit ou fonctionnement irrégulier.
Avant de remplacer une courroie, vérifiez l'état des poulies, leur alignement et la liberté de rotation des arbres. Une usure rapide de la courroie peut être la conséquence d'un autre défaut. Si le moteur fonctionne mais que la broche ne tourne pas correctement, la transmission fait partie des premiers éléments à contrôler.
Le TAB110 possède 10 vitesses : 500, 620, 760, 900, 1050, 1210, 1400, 1590, 1790 et 2000 tr/min. Le changement de vitesse se fait par paliers au moyen de la poignée de réglage, sans avoir à déplacer manuellement la courroie sur les poulies. Ce fonctionnement le distingue des tours dont chaque changement impose l'ouverture du carter et le repositionnement de la courroie.
Si la poignée de réglage devient dure ou si le régime sélectionné ne correspond plus au fonctionnement attendu, ne forcez pas. Contrôlez le mécanisme de sélection, la transmission, les poulies et les pièces de liaison. La vitesse doit toujours être adaptée au diamètre, à l'équilibrage de la pièce et au type de travail.
La poupée mobile du TAB110 utilise un cône Morse CM2 et son axe est percé à 10 mm. Ce perçage permet notamment de chasser certains accessoires et autorise le passage d'une mèche ou d'un fleuret de perçage selon le montage utilisé. La poupée se déplace sur le banc et doit pouvoir être immobilisée fermement.
Si la poupée mobile glisse pendant le travail, contrôlez d'abord son système de serrage sur le banc. Si c'est uniquement sa broche ou son volant qui présente un défaut, diagnostiquez séparément le mécanisme d'avance. Un problème de blocage et un problème de translation ne nécessitent pas les mêmes pièces.
Le TAB110 possède un support d'outil en fonte de 300 mm, orientable dans de nombreuses positions grâce à son bras articulé. Son positionnement sur le banc repose sur un serrage excentrique. Le porte-outil, sa queue, le coulisseau, le bras, les manettes et les pièces de serrage doivent conserver une rigidité suffisante pendant le tournage.
Un support qui descend, pivote ou se déplace malgré le serrage doit être contrôlé avant de poursuivre le travail. Vérifiez les surfaces d'appui, l'excentrique, les axes, les manettes et les pièces de maintien. Un serrage excessif ne doit pas servir à compenser une pièce usée ou déformée.
Le TAB110 repose sur un banc en fonte d'acier et un piètement en fonte. Cet ensemble contribue à la stabilité de la machine, particulièrement importante avec des pièces longues ou de fort diamètre. Le banc peut également être fixé selon l'installation retenue.
Probois Machinoutils – SEO Leman TAB110 Page 3
Une vibration importante n'est pas toujours causée par la broche ou le moteur. Avant de remplacer une pièce interne, vérifiez la stabilité au sol, le serrage du piètement, la fixation du banc et l'équilibrage de la pièce de bois. Nettoyez régulièrement les surfaces de coulissement pour conserver un déplacement correct de la poupée mobile et du support d'outil.
Le TAB110 est équipé d'un moteur monophasé 230 V de 1100 W en service S1. L'interrupteur marche/arrêt, le câble d'alimentation, les connexions et les éléments électriques doivent être contrôlés lorsqu'une machine refuse de démarrer ou s'arrête anormalement.
Commencez toujours par les vérifications simples : alimentation électrique, fiche, câble, interrupteur et absence de blocage mécanique. Assurez-vous également que la broche et la transmission tournent librement. Toute intervention électrique interne doit être réalisée machine débranchée par une personne compétente.
Le TAB110 est notamment prévu pour recevoir un plateau de 150 mm en M33 x 3,5, une pointe à griffes CM2 et une contre-pointe tournante CM2. Ces accessoires ne sont pas tous des pièces de réparation, mais leur état et leur montage peuvent influencer fortement le comportement de la machine.
Une pointe mal emmanchée, un plateau sale au niveau de son appui ou une pièce de bois insuffisamment centrée peut provoquer faux-rond et vibrations. Avant de suspecter un roulement ou une broche, éliminez ces causes simples.
Sur un tour de 1100 W capable de travailler des pièces jusqu'à 1100 mm entre pointes, les efforts peuvent être importants. Une vibration peut provenir d'une pièce mal équilibrée, d'une vitesse trop élevée, d'un accessoire, d'un serrage insuffisant, d'une courroie, d'une poulie ou d'un roulement. Une perte d'entraînement peut également venir de la transmission plutôt que du moteur.
Procédez méthodiquement : retirez la pièce, contrôlez les accessoires et les serrages, vérifiez la rotation de la broche à la main machine débranchée, puis examinez la transmission et enfin les composants électriques. Cette démarche aide à remplacer uniquement la pièce réellement défectueuse.
La fiche constructeur Leman donne une information essentielle pour les réparations : la référence pour pièces détachées est 150100 + numéro de la vue éclatée. Le repère permet de distinguer des composants visuellement proches comme les axes, vis, manettes, pièces de serrage ou éléments de poupée.
Si vous ne trouvez pas la pièce recherchée sur notre site, communiquez-nous le modèle TAB110, les informations de la plaque signalétique, le numéro de repère de l'éclaté et des photos nettes. Pour une pièce électrique ou un ensemble complexe, photographiez également son montage avant démontage.
ATTENTION : AVANT ACHAT, vérifiez attentivement la liste des machines compatibles indiquée sur chaque fiche produit.
Pour certaines pièces, le modèle de la machine seul ne suffit pas à garantir la compatibilité. Selon les évolutions apportées par le fabricant, une même machine peut avoir reçu des composants différents.
En cas de doute, communiquez-nous le modèle exact, le mois et l'année de fabrication ainsi que le numéro de série de votre machine avant de commander.
Un entretien régulier permet de préserver la précision et la longévité du TAB110. Éliminez la poussière et les copeaux autour de la transmission et du moteur, gardez le banc propre, contrôlez la courroie, les serrages, la poupée mobile et la rigidité du support d'outil. Surveillez également l'apparition de jeu ou de bruit au niveau de la broche.
Probois Machinoutils propose une sélection évolutive de pièces détachées pour tour à bois Leman TAB110. Lorsque le banc, le piètement et les principaux ensembles mécaniques sont encore sains, une réparation ciblée de la transmission, des poupées, du porte-outil ou de la commande permet souvent de prolonger durablement la vie de la machine.
