Jeu de charbons pour tour à bois Holzmann D510F et Leman TAB050 avec date de fabrication à partir de 2017 ou mesurant 18x11x6.4 mm
Jeu de charbons pour tour à bois Holzmann D510F et Leman TAB050 avec date de fabrication avant 2017
Moteur 230V pour tour à bois Holzmann D510F et Leman TAB050
Interrupteur KJD20 pour différentes machines à bois - Similaire à la référence 88000077 de Scheppach
Support d'outils de 200 mm avec queue Ø25,4 mm pour tour à bois Holzmann D510F et Leman TAB050. Permet de soutenir et guider la gouge ou l'outil de tournage pendant le travail.
Courroie poly V pour tour à bois Holzmann D510F et Leman TAB050
Manette de blocage du tour à bois Leman TAB050 ou TAB085
Griffe d'entrainement pour tour à bois Kity TAB660 et Scheppach DM460T et autres mini tours à bois
Capteur de vitesse repère B-13 pour tour à bois Holzmann D510F et Leman TAB050
Variateur complet destiné au tour à bois Leman TAB050

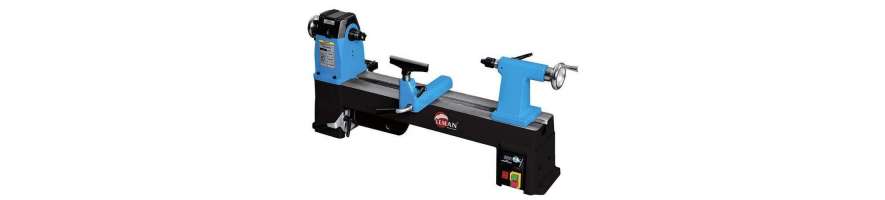

Cette catégorie est consacrée aux pièces détachées pour le tour à bois Leman TAB050. Ce tour d'établi fonctionne en 230 V avec un moteur DC de 750 W. Il associe trois plages mécaniques obtenues par déplacement de la courroie à un réglage électronique de la vitesse, avec affichage digital. Sa vitesse couvre 250 à 3850 tr/min, sa distance entre pointes est de 510 mm et son diamètre admissible au-dessus du banc atteint 320 mm.
La disponibilité des pièces évolue selon la production et les approvisionnements. Cette catégorie doit donc rester générale et ne constitue pas un inventaire figé. Pour identifier une pièce, Leman indique la référence de base 150600, complétée par le numéro de la vue éclatée. La plaque signalétique et la date de fabrication sont également importantes.
Le TAB050 utilise un moteur DC à courant continu de 750 W. Ce choix permet le réglage électronique de la vitesse et un fonctionnement adapté aux différentes opérations de tournage. Le moteur travaille avec le variateur, la transmission par courroie et les organes de commande.
Si le moteur ne démarre pas, manque de couple ou fonctionne irrégulièrement, ne le remplacez pas immédiatement. Vérifiez l'alimentation, les charbons, la commande électronique, la courroie et la liberté de rotation de la broche. Un problème de transmission ou de variateur peut produire des symptômes proches d'une panne moteur.
Le TAB050 possède trois plages mécaniques de vitesse : 250-750, 550-1650 et 1300-3850 tr/min. La plage est choisie par la position de la courroie sur les poulies, puis la vitesse est ajustée par le variateur électronique. Ce système combine adaptation mécanique et réglage fin.
En cas de vitesse instable, d'affichage incohérent ou d'absence de réglage, le diagnostic doit distinguer le variateur, le capteur de vitesse, les connexions, le moteur et la transmission. Ne concluez pas à une panne électronique avant d'avoir vérifié que la courroie et la broche fonctionnent librement.
La courroie Poly-V transmet la puissance du moteur à la broche et permet le choix des trois plages mécaniques. Son état et son positionnement sont essentiels. Une courroie usée, détendue ou détériorée peut patiner, vibrer ou empêcher l'entraînement correct de la broche.
Avant remplacement, contrôlez les gorges des poulies, leur alignement et l'absence de dépôts. Si la courroie se détériore rapidement, recherchez la cause : poulie endommagée, mauvais alignement, tension incorrecte ou roulement présentant un point dur.
Le compteur digital reçoit l'information de vitesse grâce à un capteur de vitesse. Ce composant permet à l'utilisateur de connaître le régime de broche pendant le réglage électronique. Une absence d'affichage ou une valeur incohérente ne signifie donc pas nécessairement que le moteur ou le variateur est défectueux.
Contrôlez le capteur, son positionnement, ses connexions et le câblage avant de remplacer l'électronique complète. Lors d'un démontage, photographiez les branchements et repérez les connecteurs afin d'éviter une inversion au remontage.
La poupée fixe possède une broche filetée M33 x 3,5 avec cône Morse CM2. Le TAB050 dispose également de deux sens de rotation. Cette fonction est utile notamment pour certaines opérations de finition, mais impose d'utiliser des accessoires compatibles et correctement sécurisés lorsque la rotation est inversée.
Un faux-rond, un bruit ou une vibration peut venir de la broche, des roulements ou simplement d'un accessoire mal monté. Machine débranchée, retirez le mandrin ou le plateau et contrôlez la rotation de la broche seule avant de conclure à une panne interne.
La broche du TAB050 dispose d'une indexation à 24 positions. Elle permet de positionner la broche suivant des intervalles réguliers pour des opérations adaptées réalisées machine arrêtée. Le mécanisme doit s'engager proprement sans être forcé.
Si l'indexation devient difficile, contrôlez le mécanisme de verrouillage, la propreté et l'alignement. L'indexation ne doit pas être utilisée comme moyen de blocage destiné à supporter des efforts excessifs.
La poupée mobile en fonte se positionne sur le banc par serrage excentrique. Elle utilise un cône Morse CM2, un perçage de 10 mm et une course de contre-pointe d'environ 60 mm. Le volant, le fourreau, la vis et les serrages assurent le déplacement et le maintien de la pièce.
Si la poupée mobile glisse ou si le fourreau avance difficilement, distinguez le problème de serrage sur le banc du problème de translation du fourreau. Nettoyage, réglage et contrôle des surfaces doivent précéder le remplacement d'une pièce.
Probois Machinoutils – SEO Leman TAB050 Page 3
Le TAB050 reçoit un support d'outil orientable de 200 mm monté sur une base positionnable par serrage excentrique. Le porte-outil doit rester parfaitement stable pendant le tournage afin de guider correctement la gouge ou le racloir.
Une manette, une plaque de serrage, une base ou un support usé peut empêcher un blocage correct. Ne compensez pas un défaut par un serrage excessif : cela risque d'endommager les filetages ou les pièces en fonte.
Vibrations, perte de puissance ou régime instable peuvent avoir des causes différentes : pièce de bois déséquilibrée, vitesse mal adaptée, accessoire mal monté, courroie, roulements, charbons, capteur ou variateur. Le diagnostic doit donc commencer par les éléments les plus simples.
Retirez la pièce, contrôlez les accessoires puis la rotation mécanique de la broche. Vérifiez ensuite courroie et transmission, puis les composants électriques. Cette méthode permet de remplacer uniquement la pièce réellement défectueuse.
La documentation Leman associe le TAB050 à la référence pièces détachées 150600 + numéro de vue éclatée. Le repère de l'éclaté est plus fiable que la simple ressemblance visuelle, particulièrement pour les composants électriques, axes, poignées et éléments de serrage.
Si une pièce n'est pas proposée dans la catégorie, envoyez-nous le modèle, la plaque signalétique, la date de fabrication, le repère de l'éclaté et des photos. Pour l'électronique, photographiez également les branchements et les références inscrites sur le composant.
ATTENTION : AVANT ACHAT, vérifiez attentivement la liste des machines compatibles indiquée sur chaque fiche produit. Le TAB050 a connu des évolutions au cours de sa commercialisation. Votre catalogue distingue notamment des charbons pour les machines fabriquées avant 2017 et d'autres pour les machines fabriquées à partir de 2017.
Le modèle seul ne suffit donc pas toujours. En cas de doute, communiquez-nous le modèle exact, le mois et l'année de fabrication ainsi que le numéro de série. Pour les pièces électriques ou électroniques, comparez aussi les références et connectiques avant commande.
Nettoyez régulièrement le banc, les mécanismes de serrage et la zone de transmission. Surveillez la courroie, les charbons, la fluidité de la broche et de la poupée mobile ainsi que la stabilité du porte-outil. Des outils bien affûtés réduisent également l'effort demandé au moteur et à l'électronique.
Probois Machinoutils propose une sélection évolutive de pièces détachées pour le Leman TAB050. Lorsque le banc et les principaux ensembles mécaniques restent en bon état, une réparation ciblée du moteur, de la transmission, du variateur ou des mécanismes permet souvent de prolonger durablement la vie du tour.
