Interrupteur 230V - DKLD 15A-250V
Interrupteur monophasé à 4 broches + 1 pour la terre avec point d'arrêt d'urgence DKLD 15A-250V ou CK21
Interrupteur monophasé à 4 broches + 1 pour la terre avec point d'arrêt d'urgence DKLD 15A-250V ou CK21
Presseur vertical pour mortaiseuse à bédane carré
Volant repère A-109 alésage 13 mm pour mortaiseuse à bédane carré
Crémaillère n° A-100 pour mortaiseuse à bédane carré
Pignon repère n° A-102 pour mortaiseuse à bédane carré
Poignée de descente de la tête n° A-51+53 pour mortaiseuse à bédane carré
Presseur horizontal repères 79-83 et 87-94 pour mortaiseuse à bédane carré
Socle pour la mortaiseuse à bédane Bernardo HM25 Top ou Bernardo HM 25 mais aussi adaptable à toutes les autres marques de machines de ce type.
Kit de transformation de perceuse à colonne en mortaiseuse à bédane carré.
Vérin à gaz repère 57 longueur 375 mm pour mortaiseuse à bédane Leman MOR375
Socle pour la mortaiseuse à bédane Bernardo HM25 Top ou Bernardo HM 25 mais aussi adaptable à toutes les autres marques de machines de ce type.

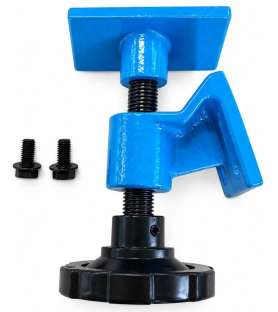

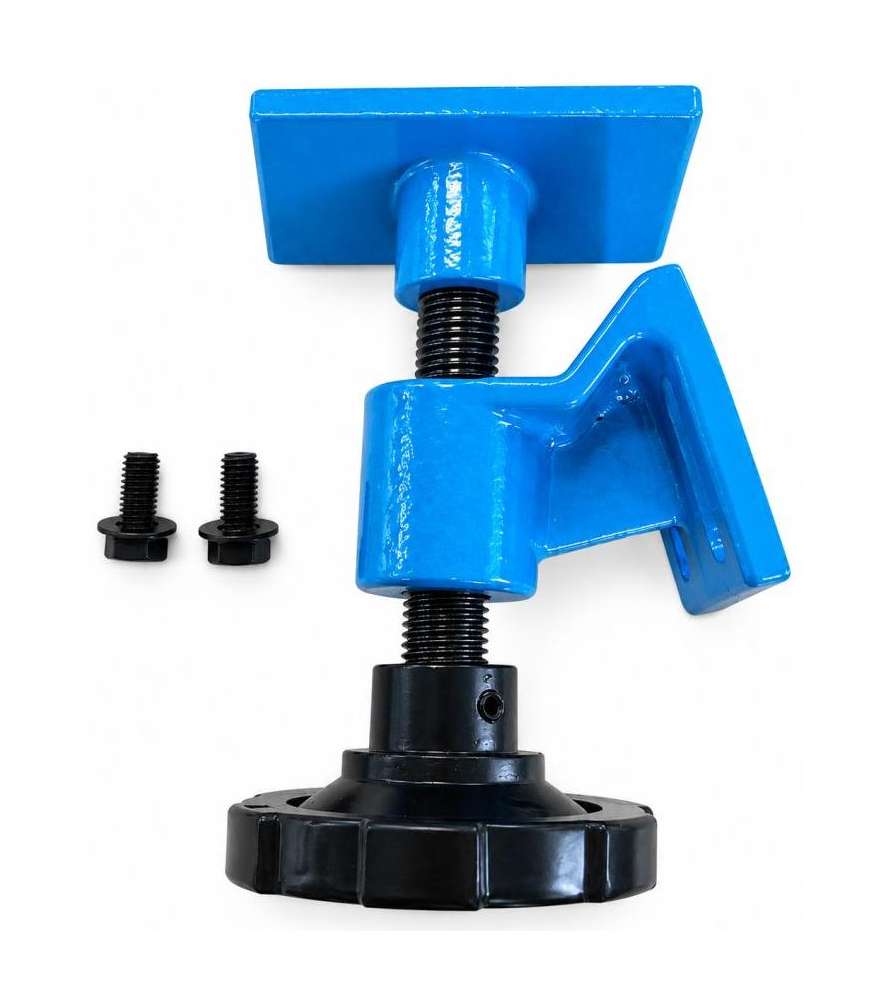

Presseur complet pour mortaiseuse Leman MOR375
Vérin à gaz longueur totale 570 mm pour mortaiseuse à bédane carré
Retrouvez notre sélection de pièces détachées pour mortaiseuse à bédane carré Leman, notamment pour les modèles Leman MOR375 et MOR750, ainsi que différentes pièces compatibles avec des mortaiseuses de conception similaire.
La mortaiseuse à bédane carré est une machine spécialement conçue pour réaliser rapidement et avec précision des mortaises rectangulaires ou carrées dans le bois. Elle utilise un ensemble composé d'un bédane carré et d'une mèche intérieure, permettant simultanément de percer le bois et d'en découper les angles.
Avec le temps et l'utilisation, les mécanismes de descente de la tête, de déplacement de la table, de serrage du bois ou encore les composants électriques peuvent s'user.
Cette catégorie rassemble différentes pièces de rechange pour mortaiseuses à bédane Leman afin de faciliter leur entretien et leur réparation.
La Leman MOR375 est une mortaiseuse à bédane d'établi destinée à la réalisation de mortaises dans différentes pièces de bois.
Son mécanisme comporte de nombreux éléments susceptibles d'être remplacés en cas d'usure ou de détérioration.
Vous pouvez notamment retrouver des pièces pour le mécanisme de descente et de remontée de la tête, le système de déplacement, le serrage des pièces ou les composants électriques.
La MOR375 utilise également un vérin à gaz permettant d'accompagner et de maîtriser les mouvements de descente et de remontée de la tête.
Un vérin usé peut entraîner une mauvaise remontée de la tête ou rendre son déplacement moins régulier.
La Leman MOR750 est une mortaiseuse à bédane carré plus imposante, destinée aux travaux nécessitant une capacité et une stabilité supérieures.
Elle dispose notamment d'un système de déplacement de la table, de presseurs permettant de maintenir correctement la pièce et d'un mécanisme de descente de la tête.
Comme sur toute machine d'atelier, certaines pièces peuvent progressivement s'user ou être endommagées à la suite d'une utilisation intensive.
Notre sélection comprend notamment des composants destinés à la réparation du mécanisme de déplacement et de descente de la machine.
Le vérin à gaz est un composant important du mécanisme de déplacement vertical de la tête.
Il accompagne la descente et surtout la remontée de la tête après l'opération de mortaisage.
Un vérin défectueux peut se manifester par :
une tête qui remonte difficilement ;
une remontée trop lente ;
une tête qui ne reste plus correctement en position ;
une résistance anormale pendant le mouvement ;
une perte progressive de l'assistance.
Nous proposons notamment des vérins spécifiques pour les mortaiseuses Leman MOR375 et MOR750.
Avant toute commande, vérifiez soigneusement le modèle de votre machine et les caractéristiques du vérin d'origine.
Le maintien du bois est particulièrement important lors d'une opération de mortaisage.
La pression exercée par le bédane dans le bois peut provoquer un déplacement de la pièce si celle-ci n'est pas correctement immobilisée.
Les presseurs horizontaux et verticaux permettent de maintenir fermement le bois contre la table et le guide pendant l'usinage.
Un presseur endommagé, incomplet ou dont le mécanisme de serrage est usé doit être remplacé afin de conserver un maintien efficace de la pièce.
Vous trouverez dans cette catégorie différents presseurs et composants de serrage adaptés aux mortaiseuses à bédane carré.
Les mouvements de réglage d'une mortaiseuse peuvent être assurés par un mécanisme utilisant une crémaillère et un pignon.
Ces composants permettent de transformer la rotation d'un volant ou d'une poignée en déplacement mécanique.
Avec l'utilisation, les dents du pignon ou de la crémaillère peuvent s'user ou être endommagées.
Cela peut provoquer :
du jeu dans le mécanisme ;
un déplacement irrégulier ;
des points durs ;
un réglage difficile ;
un blocage du déplacement.
Lorsque l'un de ces symptômes apparaît, il est conseillé de contrôler simultanément le pignon et la crémaillère afin de vérifier l'état de l'ensemble du mécanisme.
Les volants, manivelles et poignées sont régulièrement sollicités lors du réglage et de l'utilisation d'une mortaiseuse.
Ils permettent notamment de déplacer certains mécanismes ou d'actionner la descente de la tête.
Une poignée cassée ou un volant endommagé peut rapidement rendre la machine difficile à utiliser, même lorsque son mécanisme principal est encore en parfait état.
Le remplacement de ces composants permet souvent de remettre facilement une ancienne mortaiseuse en service.
La poignée de descente permet à l'utilisateur de faire pénétrer progressivement le bédane dans la pièce de bois.
Elle doit transmettre correctement l'effort au mécanisme de la tête tout en permettant un mouvement maîtrisé.
Une poignée cassée, déformée ou présentant un jeu excessif peut rendre le mortaisage moins précis et moins confortable.
Il est donc conseillé de remplacer les composants détériorés du mécanisme de descente avant de poursuivre l'utilisation de la machine.
Un interrupteur défectueux peut empêcher la mortaiseuse de démarrer ou provoquer un fonctionnement irrégulier.
Selon les versions, certaines machines utilisent un interrupteur équipé d'un système d'arrêt d'urgence.
Avant de remplacer un interrupteur, il est indispensable de vérifier :
la tension d'alimentation ;
l'intensité admissible ;
le nombre de connexions ;
le type de câblage ;
les dimensions du boîtier ;
la compatibilité avec la machine.
Ne choisissez jamais un interrupteur uniquement en fonction de son apparence extérieure.
Toute intervention électrique doit être effectuée machine débranchée et, en cas de doute, par une personne qualifiée.
Le fonctionnement d'une mortaiseuse repose sur l'utilisation d'un ensemble constitué d'un bédane carré et d'une mèche intérieure.
La mèche évacue une grande partie du bois tandis que le bédane découpe les côtés et les angles de la mortaise.
Pour obtenir un travail propre, il est indispensable d'utiliser des outils correctement affûtés et adaptés à la machine.
Un bédane émoussé augmente considérablement l'effort nécessaire pour pénétrer dans le bois et peut également augmenter les contraintes exercées sur le mécanisme de descente.
Il est donc important de contrôler régulièrement l'état des bédanes et des mèches.
Certaines mortaiseuses peuvent également recevoir un socle afin d'être installées à une hauteur de travail confortable et de bénéficier d'une bonne stabilité.
Nous proposons également différents accessoires permettant d'adapter ou de compléter certaines mortaiseuses à bédane carré.
Avant de commander un socle ou un accessoire adaptable, vérifiez toujours les dimensions de votre machine ainsi que les possibilités de fixation.
Un entretien régulier contribue à préserver la précision et la durée de vie de votre mortaiseuse Leman.
Il est notamment recommandé de :
maintenir propres les mécanismes de déplacement ;
éliminer régulièrement les copeaux ;
contrôler le serrage des différentes fixations ;
vérifier l'état du vérin à gaz ;
contrôler les presseurs ;
surveiller l'usure des pignons et crémaillères ;
maintenir les guides et surfaces de déplacement propres ;
contrôler régulièrement l'état du bédane et de la mèche ;
rechercher l'origine de tout jeu ou bruit anormal.
Les copeaux et poussières peuvent progressivement s'accumuler dans les mécanismes. Un nettoyage régulier contribue à conserver des déplacements fluides et précis.
Avant de commander une pièce détachée, identifiez précisément le modèle de votre mortaiseuse.
Les Leman MOR375 et MOR750 sont des machines différentes et leurs composants ne sont pas systématiquement interchangeables.
Lorsque vous disposez d'une vue éclatée, recherchez le numéro de repère correspondant à la pièce.
Pour la Leman MOR375, la référence de base des pièces détachées est 170300, à laquelle vient s'ajouter le numéro correspondant sur la vue éclatée.
Comparez également :
la forme de la pièce ;
ses dimensions ;
son système de fixation ;
son numéro de repère ;
sa référence lorsqu'elle est disponible.
Ces vérifications sont particulièrement importantes pour les pièces mécaniques et électriques.
ATTENTION : AVANT ACHAT, VÉRIFIEZ IMPÉRATIVEMENT LA LISTE DES MACHINES COMPATIBLES.
Certaines pièces présentes dans cette catégorie peuvent être utilisées sur plusieurs mortaiseuses à bédane carré de conception similaire, tandis que d'autres sont exclusivement destinées à un modèle précis.
En cas de doute, le mois et l'année de fabrication ainsi que le numéro de série de votre machine peuvent être nécessaires pour confirmer la compatibilité.
Ne vous fiez pas uniquement à l'apparence de la pièce.
Comparez sa référence, ses dimensions, son système de fixation et son numéro de repère avec la pièce installée sur votre machine.
Vérins à gaz, presseurs horizontaux ou verticaux, crémaillères, pignons, volants, poignées de descente, interrupteurs et autres composants : retrouvez les pièces détachées pour mortaiseuses à bédane carré Leman MOR375 et MOR750 nécessaires à l'entretien et à la réparation de votre équipement.
Le remplacement d'un composant usé permet souvent de remettre une machine en parfait état de fonctionnement sans avoir à la remplacer entièrement.
Une identification précise du modèle, de la pièce d'origine et de son numéro sur la vue éclatée reste la meilleure méthode pour sélectionner le bon composant et prolonger la durée de vie de votre mortaiseuse Leman.
