Ersatzteile für Bernardo Vorschubapparate

Ersatzteile für Bernardo Vorschubapparate - Probois Machinoutils

Aktive Filter

Ersatzteile für Bernardo Vorschubapparate

Entdecken Sie unsere Auswahl an Ersatzteilen für Bernardo Vorschubapparate, die für die Wartung, Reparatur und den Austausch verschlissener Komponenten automatischer Vorschubsysteme an Holzbearbeitungsmaschinen bestimmt sind.

Ein Vorschubapparat für Tischfräsen ist ein besonders nützliches Zubehör in Schreinereien, Tischlereien und anderen holzverarbeitenden Betrieben. Bei der Montage auf einer geeigneten Tischfräse ermöglicht er einen gleichmäßigen und kontrollierten Vorschub der Werkstücke während verschiedener Bearbeitungsvorgänge.

Dazu gehören beispielsweise das Fräsen von Profilen, das Herstellen von Leisten und Nuten sowie wiederkehrende Fräsarbeiten.

Mithilfe motorisch angetriebener Vorschubrollen übt der Vorschubapparat einen gleichmäßigen Druck auf das Holz aus und transportiert das Werkstück mit einer für die jeweilige Bearbeitung geeigneten Geschwindigkeit.

Wie jedes mechanische Gerät besitzt auch ein Bernardo Vorschubapparat Komponenten, die im Laufe der Zeit verschleißen können. Dazu gehören insbesondere Vorschubrollen, gummierte Räder, Zahnräder, Ritzel, Motorkohlen, Einstellgriffe und elektrische Bauteile.

Bei Probois Machinoutils finden Sie eine Auswahl an Ersatzteilen, mit denen Sie Ihren Vorschubapparat warten, seine Funktion wiederherstellen und seine Lebensdauer verlängern können.

Wozu dient ein automatischer Vorschubapparat?

Ein automatischer Vorschubapparat dient dazu, die Bewegung des Holzes während geeigneter Bearbeitungen an einer Tischfräse zu steuern.

Er besteht normalerweise aus einem Motor, einem Antriebssystem, mehreren Vorschubrollen und einer verstellbaren Halterung, mit der sich seine Position gegenüber dem Maschinentisch und dem Werkstück einstellen lässt.

Der Einsatz eines Vorschubapparates bietet verschiedene Vorteile:

  • Gleichmäßiger Werkstückvorschub während der Bearbeitung.

  • Anpassung der Vorschubgeschwindigkeit an den jeweiligen Arbeitsgang.

  • Konstanterer Druck auf das Werkstück.

  • Bessere Wiederholgenauigkeit bei Serienarbeiten.

  • Weniger Vorschubschwankungen als beim manuellen Zuführen.

  • Höherer Bedienkomfort bei geeigneten Fräsarbeiten.

Ein Vorschubapparat kann außerdem dazu beitragen, dass das Holz nicht von Hand unmittelbar in der Nähe des Fräswerkzeugs vorgeschoben werden muss.

Er ersetzt jedoch niemals die Schutzvorrichtungen, Anschläge und anderen Sicherheitseinrichtungen der Tischfräse.

Damit diese Vorteile erhalten bleiben, müssen die mechanischen und elektrischen Komponenten des Vorschubapparates in gutem Zustand sein.

Welche Ersatzteile gibt es für Bernardo Vorschubapparate?

Je nach Vorschubapparat und Verfügbarkeit der einzelnen Herstellerreferenzen können unterschiedliche Ersatzteile benötigt werden.

Dazu gehören beispielsweise:

  • Vorschubrollen und Vorschubräder.

  • Gummibeläge und Ersatzgummis für Vorschubräder.

  • Antriebsritzel und Zahnräder.

  • Einstellgriffe und Spannhebel.

  • Kohlebürsten für bestimmte Elektromotoren.

  • Schalter und Bedienelemente.

  • Lager und mechanische Wellen.

  • Schrauben und Befestigungselemente.

  • Spezifische Antriebskomponenten.

Vor der Bestellung müssen die Abmessungen und technischen Eigenschaften des jeweiligen Bauteils überprüft werden.

Zwei äußerlich ähnliche Vorschubapparate können unterschiedliche Räder, Zahnräder oder mechanische Komponenten verwenden.

Vorschubrollen und Vorschubräder für Tischfräsen

Vorschubrollen für Vorschubapparate gehören zu den wichtigsten Komponenten eines automatischen Vorschubsystems.

Sie stehen in direktem Kontakt mit dem Holz und sorgen dafür, dass das Werkstück während der Bearbeitung weitertransportiert wird.

Ihre Oberfläche besteht normalerweise aus einem Material, das eine ausreichende Haftung bietet, um die Vorschubkraft auf das Holz zu übertragen.

Im Laufe der Zeit können die Räder verschleißen, verhärten, Risse bekommen oder ihre Haftfähigkeit verlieren.

Eine verschlissene oder beschädigte Vorschubrolle kann verschiedene Probleme verursachen:

  • Durchrutschen des Werkstücks.

  • Ungleichmäßiger Vorschub.

  • Unerwünschte Druckstellen auf dem Holz.

  • Verminderte Vorschubleistung.

  • Schwierigkeiten beim Bearbeiten längerer Werkstücke.

Der Austausch einer verschlissenen Vorschubrolle kann dazu beitragen, einen gleichmäßigeren und zuverlässigeren Vorschub wiederherzustellen.

Vorschubräder mit 75, 80, 100 und 120 mm Durchmesser

Vorschubräder sind in unterschiedlichen Abmessungen erhältlich, abhängig von der Konstruktion und Leistungsfähigkeit des jeweiligen Vorschubapparates.

Zu den in unserem Sortiment vertretenen Abmessungen gehören unter anderem:

  • Vorschubrad Ø75 × 27 mm für bestimmte kleine Vorschubapparate.

  • Vorschubrad Ø80 × 30 mm für ausgewählte Vorschubmodelle.

  • Vorschubrad Ø100 × 50 mm für größere Vorschubapparate.

  • Vorschubrad Ø120 × 60 mm für bestimmte leistungsstärkere Vorschubsysteme.

Diese Maße beziehen sich auf den Außendurchmesser und die Breite des Vorschubrades.

Die Abmessungen allein reichen jedoch nicht aus, um die Kompatibilität zu bestätigen.

Auch die Befestigungsart, der Bohrungsdurchmesser, die Konstruktion der Radnabe und die Eigenschaften des Originalrades müssen überprüft werden.

Wichtig: Ein Vorschubrad mit demselben Durchmesser ist nicht automatisch mit jedem Bernardo Vorschubapparat kompatibel. Einige in dieser Kategorie angebotene Räder sind für bestimmte Modelle oder andere Marken vorgesehen.

Ersatz-Gummibeläge für Vorschubräder

Bei bestimmten Vorschubapparaten kann lediglich der Gummibelag des Vorschubrades ausgetauscht werden, ohne dass das komplette Rad ersetzt werden muss.

Diese Lösung kann sinnvoll sein, wenn der Radkörper noch in gutem Zustand ist, die äußere Gummischicht jedoch verschlissen oder beschädigt wurde.

Der Gummibelag spielt eine entscheidende Rolle für die Haftung auf dem Holz.

Ein verhärteter, rissiger oder glatter Belag kann zum Durchrutschen des Werkstücks und zu einem unregelmäßigen Vorschub führen.

Vor dem Kauf eines Ersatzbelags sollten der Raddurchmesser, die Breite und die Befestigungskonstruktion überprüft werden.

Ein Gummibelag für ein bestimmtes Rad oder eine bestimmte Marke ist nicht automatisch universell einsetzbar.

Zahnräder und Ritzel für Vorschubapparate

Zahnräder und Ritzel für Vorschubapparate übertragen die Bewegung vom Motor auf die Vorschubrollen.

Je nach Konstruktion können sie außerdem an der Einstellung unterschiedlicher Vorschubgeschwindigkeiten beteiligt sein.

Diese Bauteile sind während des Betriebs wiederholten mechanischen Belastungen ausgesetzt.

Im Laufe der Zeit können die Zahnflanken verschleißen, übermäßiges Spiel entstehen oder Schäden durch eine mechanische Blockierung auftreten.

Mehrere Anzeichen können auf ein Problem im Antriebssystem hinweisen:

  • Ungewöhnliche mechanische Geräusche.

  • Klackern oder Schlagen im Getriebegehäuse.

  • Unregelmäßiger Werkstückvorschub.

  • Vorschubrollen drehen sich nicht mehr.

  • Fehlende oder unzureichende Kraftübertragung.

  • Ungewöhnliche Vibrationen.

Beim Austausch eines Zahnrades oder Ritzels müssen Form, Zähnezahl, Abmessungen und Befestigungssystem exakt übereinstimmen.

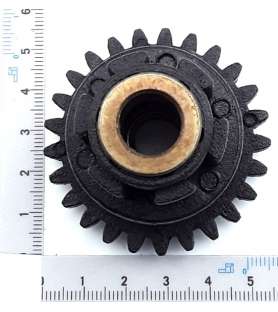

Ritzel 03D1, 03D2 und 19D-2 für kleine Vorschubapparate

Einige kleine Vorschubapparate verwenden Bauteile, die in den Explosionszeichnungen durch bestimmte Positionsnummern gekennzeichnet sind.

Zu den in unserem Sortiment vertretenen Referenzen gehören unter anderem die Ritzel mit den Kennzeichnungen 03D1, 03D2 und 19D-2.

Diese Bezeichnungen erleichtern die Identifikation der entsprechenden Komponenten in der Ersatzteilliste.

Vor der Bestellung sollte die Artikelreferenz mit der Positionsnummer in der Explosionszeichnung des genauen Vorschubapparatmodells verglichen werden.

Die Kompatibilität muss für die jeweilige Maschine bestätigt werden.

Einstellgriffe und mechanische Ersatzteile für Vorschubapparate

Ein automatischer Vorschubapparat verfügt über verschiedene Einstellmöglichkeiten, um seine Position, Ausrichtung und den Druck auf das Werkstück anzupassen.

Einstellgriffe, Spannhebel und Klemmvorrichtungen werden bei der Einrichtung der Maschine regelmäßig betätigt.

Mit der Zeit können sie sich lockern, brechen oder Schäden am Gewinde aufweisen.

Ein beschädigter Spannhebel kann verhindern, dass der Vorschubapparat sicher in der vorgesehenen Position gehalten wird.

Der Austausch des passenden Bauteils ermöglicht es, eine zuverlässige Einstellung und Klemmung wiederherzustellen.

Bestimmte Griffe sind durch eine spezifische Positionsnummer gekennzeichnet, beispielsweise der Einstellgriff 20D, der bei einigen kleinen Vorschubapparaten verwendet wird.

Vor dem Kauf sollte immer das zugehörige Maschinenmodell überprüft werden.

Kohlebürsten für kleine Vorschubapparate

Einige automatische Vorschubapparate sind mit Elektromotoren ausgestattet, die Kohlebürsten, auch Motorkohlen genannt, verwenden.

Diese Komponenten stellen den für den Betrieb des jeweiligen Motors notwendigen elektrischen Kontakt her.

Mit zunehmender Betriebsdauer nutzen sich die Kohlebürsten allmählich ab.

Stark verschlissene Motorkohlen können Startprobleme, einen unterbrochenen Motorlauf oder einen vollständigen Stillstand verursachen.

Unser Sortiment umfasst unter anderem Kohlebürsten mit den Abmessungen 6 × 6 × 15 mm für bestimmte kleine Vorschubapparate.

Vor dem Austausch müssen die Abmessungen und die Kompatibilität mit dem Originalmotor überprüft werden.

Nicht alle Vorschubmotoren sind mit Kohlebürsten ausgestattet.

Schalter und elektrische Komponenten für Bernardo Vorschubapparate

Automatische Vorschubapparate besitzen außerdem elektrische Komponenten, die zum Ein- und Ausschalten des Geräts und je nach Modell zur Wahl der Drehrichtung oder Vorschubgeschwindigkeit dienen.

Ein beschädigter Schalter oder ein defektes Bedienelement kann den normalen Betrieb verhindern.

Vor dem Austausch eines elektrischen Bauteils müssen die technischen Eigenschaften des Vorschubapparates überprüft werden, insbesondere die Versorgungsspannung und das Steuersystem.

Ein Schalter, der äußerlich mit dem Original identisch aussieht, kann andere Anschlüsse oder elektrische Kenndaten besitzen.

Elektrische Arbeiten dürfen nur bei vollständig vom Stromnetz getrenntem Gerät und durch entsprechend qualifizierte Personen durchgeführt werden.

Wie findet man das passende Ersatzteil für einen Bernardo Vorschubapparat?

Bei der Bestellung eines Ersatzteils für einen Bernardo Vorschubapparat ist eine genaue Identifikation des Geräts besonders wichtig.

Wir empfehlen, folgende Angaben zu überprüfen:

  • Hersteller des Vorschubapparates.

  • Genaue Modellbezeichnung.

  • Seriennummer, sofern vorhanden.

  • Herstellungsjahr oder Produktionszeitraum.

  • Versorgungsspannung.

  • Positionsnummer des Bauteils in der Explosionszeichnung.

  • Abmessungen des Originalteils.

Diese Angaben sind insbesondere bei Vorschubrädern, Ritzeln, Zahnrädern und elektrischen Komponenten wichtig.

Eine rein optische Ähnlichkeit reicht nicht aus, um die Kompatibilität zu bestätigen.

Explosionszeichnungen zur Identifikation von Ersatzteilen verwenden

Eine Explosionszeichnung für Bernardo Vorschubapparate ist eine wertvolle Hilfe bei der Identifikation einzelner Ersatzteile.

Sie zeigt die verschiedenen Baugruppen und enthält in der Regel Positionsnummern für die einzelnen Komponenten.

Diese Nummern erleichtern die Suche nach dem benötigten Bauteil.

Wenn Sie ein Zahnrad, einen Einstellgriff, eine Welle oder ein internes mechanisches Bauteil suchen, sollten Sie die Explosionszeichnung des genauen Vorschubapparatmodells verwenden.

Dadurch lassen sich Fehlbestellungen reduzieren und Reparaturen erleichtern.

Bei älteren Vorschubapparaten kann die Zeichnung außerdem helfen, unterschiedliche Produktionsversionen zu unterscheiden.

Warum funktioniert der Vorschubapparat nicht mehr richtig?

Ein ungleichmäßiger Werkstückvorschub bedeutet nicht zwangsläufig, dass der Motor defekt ist.

Mehrere Ursachen können zu einer verminderten Vorschubleistung führen:

  • Verschlissene oder verschmutzte Vorschubräder, die nicht mehr ausreichend auf dem Holz haften.

  • Zu geringer Anpressdruck der Rollen.

  • Falsche Positionierung des Vorschubapparates.

  • Beschädigte Zahnräder oder Ritzel.

  • Probleme im Antriebssystem.

  • Defekte elektrische Komponenten.

  • Ungeeignete Vorschubgeschwindigkeit für den jeweiligen Bearbeitungsvorgang.

Vor dem Austausch eines teuren Bauteils sollte daher die tatsächliche Ursache des Problems festgestellt werden.

In manchen Fällen können verschlissene Vorschubräder einen unregelmäßigen Vorschub verursachen, obwohl Motor und Getriebe einwandfrei funktionieren.

Regelmäßige Wartung von Bernardo Vorschubapparaten

Eine regelmäßige Wartung hilft, vorzeitigen Verschleiß zu vermeiden und eine gleichmäßige Vorschubleistung zu erhalten.

Überprüfen Sie regelmäßig den Zustand der Vorschubräder und entfernen Sie Harz-, Staub- und Sägemehlablagerungen, die ihre Haftung beeinträchtigen können.

Kontrollieren Sie außerdem die Einstellgriffe, Klemmmechanismen und Befestigungselemente.

Die Antriebssysteme müssen entsprechend den Herstellerangaben gewartet werden. Dabei sind die empfohlenen Schmierstoffe und Wartungsintervalle einzuhalten.

Bei ungewöhnlichen Geräuschen oder übermäßigen Vibrationen sollte das Gerät ausgeschaltet und die Ursache untersucht werden, bevor die Arbeit fortgesetzt wird.

Warum einen Bernardo Vorschubapparat reparieren?

Ein automatischer Vorschubapparat stellt eine sinnvolle Investition für wiederkehrende Holzbearbeitungsarbeiten dar.

Wenn eine Störung durch ein austauschbares Vorschubrad, Zahnrad, einen Einstellgriff oder ein elektrisches Bauteil verursacht wird, muss nicht zwangsläufig das gesamte Gerät ersetzt werden.

Eine geeignete Reparatur kann die Lebensdauer des Vorschubapparates verlängern und ermöglichen, weiterhin mit einem auf die Tischfräse abgestimmten Vorschubsystem zu arbeiten.

Der rechtzeitige Austausch verschlissener Komponenten trägt außerdem zu einem gleichmäßigen Vorschub und einem zuverlässigen mechanischen Betrieb bei.

Probois Machinoutils: Ersatzteile für Bernardo Vorschubapparate

Bei Probois Machinoutils finden Sie eine Auswahl an Ersatzteilen für Bernardo Vorschubapparate und weitere kompatible Vorschubsysteme, um Wartungs- und Reparaturarbeiten zu erleichtern.

Unser Sortiment umfasst Vorschubräder in unterschiedlichen Abmessungen, Ersatz-Gummibeläge, Ritzel, Einstellgriffe und ausgewählte elektrische Komponenten.

Das Angebot entwickelt sich entsprechend den Herstellerreferenzen und der Verfügbarkeit der einzelnen Ersatzteile weiter.

Mit dem passenden Ersatzteil können Sie die Lebensdauer Ihres Vorschubapparates verlängern und den zuverlässigen Betrieb Ihrer Holzbearbeitungsmaschinen unterstützen.

ACHTUNG VOR DEM KAUF: Überprüfen Sie immer die auf der jeweiligen Artikelseite angegebene Liste kompatibler Maschinen. Einige Ersatzteile dieser Kategorie können auch für Vorschubapparate anderer Marken bestimmt sein. Kontrollieren Sie deshalb vor der Bestellung unbedingt das genaue Modell, die Abmessungen, die Positionsnummer in der Explosionszeichnung und gegebenenfalls das Herstellungsjahr Ihres Bernardo Vorschubapparates.
