Riemen POLY V für fräsmaschine Holzmann FS160L
Auswechselbarer Schaft Markierung 65 für Fräswerkzeuge zur Montage auf Holzmann FS160L Oberfräsen, Bernardo T500PF und Jean l'ébéniste MX5108
Auswechselbarer Oberfräsendorn für Oberfräsenspannzange
Umspritzte Walze, die das Gleiten des Säge- oder Fräswagens auf Bernardo, Jean l'ébéniste Kity- und Scheppach-Maschinen ermöglicht
M16 Spannmutter für Tischfräsenspindeln. Zum sicheren Spannen und Befestigen von Fräswerkzeugen, Distanzringen und Zubehör auf der Spindel. Für verschiedene Marken und Modelle von Tischfräsen mit entsprechendem M16-Gewinde geeignet.
M16 × 55 mm Befestigungsschraube für Tischfräsen mit Ø30-mm-Frässpindel. Diese Sechskantschraube dient zum sicheren Spannen und Befestigen von Fräswerkzeugen, Distanzringen und weiteren auf der Spindel montierten Elementen.

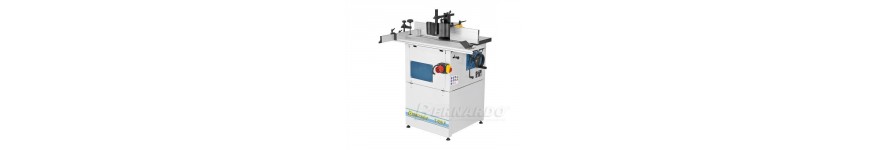

Die Bernardo T500PF Tischfräsmaschine ist eine vielseitige Holzbearbeitungsmaschine, die für verschiedene Fräsarbeiten wie Profilieren, Nuten, Falzen und die Herstellung von Holzverbindungen entwickelt wurde. Dank ihrer kompakten Bauweise, des auswechselbaren Frässpindelsystems und des Aluminium-Schiebeschlittens eignet sie sich sowohl für anspruchsvolle Heimwerker als auch für Handwerker und kleinere Tischlereien.
Wie jede Holzbearbeitungsmaschine verfügt auch die Bernardo T500PF über zahlreiche mechanische Bauteile, die während des Betriebs hohen Belastungen ausgesetzt sind. Antriebsriemen, Wechselspindeln, Spannsysteme und Führungselemente des Schiebeschlittens können mit der Zeit verschleißen oder beschädigt werden.
Bei Probois Machinoutils finden Sie eine Auswahl an Ersatzteilen für die Bernardo T500PF Tischfräse, mit denen Sie Ihre Maschine warten, reparieren und ihre Lebensdauer verlängern können.
In dieser Kategorie bieten wir insbesondere den Poly-V-Riemen 508J5, verschiedene auswechselbare Frässpindeln, eine Laufrolle für den Schiebeschlitten sowie M16-Spannmuttern und Befestigungsschrauben an.
Diese Komponenten übernehmen wichtige Funktionen bei der Kraftübertragung, der sicheren Werkzeugaufnahme, der Führung des Schiebeschlittens und der Befestigung von Fräswerkzeugen.
Durch den rechtzeitigen Austausch verschlissener oder beschädigter Teile können die ursprünglichen Funktionseigenschaften der Maschine erhalten bleiben.
Die Bernardo T500PF ist eine Tischfräsmaschine mit einer auswechselbaren Frässpindel mit 30 mm Durchmesser, die den Einsatz verschiedener kompatibler Fräswerkzeuge ermöglicht.
Dank ihrer besonderen Konstruktion kann außerdem eine zweite Wechselspindel montiert werden, die für Oberfräser mit zylindrischem Schaft vorgesehen ist.
Mit passenden Spannzangen können Fräser mit einem Schaftdurchmesser von 6, 8 oder 12 mm verwendet werden.
Diese Vielseitigkeit ermöglicht unterschiedliche Bearbeitungsschritte mit nur einer Maschine.
Die Bernardo T500PF besitzt einen Arbeitstisch aus Gusseisen mit Abmessungen von 600 × 400 mm, der eine stabile Auflagefläche für Werkstücke bietet.
Zusätzlich ist sie mit einem Aluminium-Schiebeschlitten von 1000 × 215 mm ausgestattet, der die kontrollierte Führung von Werkstücken bei bestimmten Fräsarbeiten erleichtert.
Das Antriebssystem bietet vier wählbare Spindeldrehzahlen zwischen 1400 und 8650 U/min. Dadurch lässt sich die Drehzahl an das verwendete Werkzeug und die jeweilige Bearbeitung anpassen.
Der Motor verfügt über eine Dauerabgabeleistung von 1500 W im Betriebsmodus S1 und eine Leistung von 2100 W im Betriebsmodus S6.
Die Maschine ist als einphasige 230-V-Ausführung und als dreiphasige 400-V-Ausführung erhältlich.
Ein Absauganschluss mit 100 mm Durchmesser ermöglicht den Anschluss einer geeigneten Späneabsauganlage, um Holzspäne und Staub während der Bearbeitung abzuführen.
Um die Leistungsfähigkeit dieser Maschine langfristig zu erhalten, sollten die mechanischen Komponenten regelmäßig kontrolliert und beschädigte Teile rechtzeitig ersetzt werden.
Der Poly-V-Riemen 508J5 für die Bernardo T500PF ist ein wichtiges Bauteil des Antriebssystems.
Er überträgt die Drehbewegung des Motors auf den Antriebsmechanismus der Frässpindel.
Im Gegensatz zu einem herkömmlichen Keilriemen besitzt ein Poly-V-Riemen mehrere längs verlaufende Rippen, die in die entsprechenden Rillen der Riemenscheiben eingreifen.
Diese Bauweise ermöglicht eine gleichmäßige Kraftübertragung bei gleichzeitig hoher Flexibilität.
Der Antriebsriemen 508J5 besitzt ein bestimmtes Profil, das mit den technischen Eigenschaften des Antriebssystems übereinstimmen muss.
Mit zunehmender Betriebsdauer kann sich der Riemen durch mechanische Belastungen, Drehzahlwechsel und wiederholte Nutzung abnutzen.
Ein verschlissener Riemen kann Schlupf, ungewöhnliche Geräusche oder eine verringerte Übertragungsleistung verursachen.
In manchen Fällen entstehen auch Risse, bis der Riemen schließlich reißt.
Unser Sortiment umfasst einen Poly-V-Riemen 508J5 für die Bernardo T500PF Tischfräse, der auch bei bestimmten Tischfräsmaschinen von Holzmann, Kity und Jean l'ébéniste verwendet wird.
Vor der Bestellung muss unbedingt die Bezeichnung des ursprünglichen Riemens überprüft werden.
Verschiedene Anzeichen können darauf hinweisen, dass der Antriebsriemen der Bernardo T500PF überprüft werden sollte.
Ein spürbarer Drehzahlverlust der Frässpindel während der Bearbeitung kann auf ein Problem bei der Kraftübertragung hindeuten.
Ungewöhnliche Geräusche aus dem Bereich der Riemenscheiben können ebenfalls durch einen beschädigten oder falsch positionierten Riemen entstehen.
Sichtbare Risse, beschädigte Rippen oder starke Verschleißspuren sind weitere Hinweise auf einen möglichen Austauschbedarf.
Allerdings müssen diese Symptome nicht zwangsläufig vom Riemen selbst verursacht werden.
Auch eine beschädigte Riemenscheibe, eine fehlerhafte Ausrichtung oder ein anderer mechanischer Defekt können ähnliche Erscheinungen hervorrufen.
Vor dem Austausch sollten deshalb der Zustand des Riemens, die Riemenscheiben und die Einbausituation überprüft werden.
Die Maschine muss vor allen Arbeiten vollständig vom Stromnetz getrennt werden.
Nach dem Einbau des neuen Riemens müssen dessen korrekte Position auf den Riemenscheiben und die Funktion des Antriebssystems entsprechend den Herstellerangaben kontrolliert werden.
Eine Besonderheit der Bernardo T500PF Tischfräse ist das System mit auswechselbaren Frässpindeln.
Dadurch kann die Maschine an verschiedene Arten von Fräswerkzeugen angepasst werden.
Die Wechselspindel Position 65 ist für Fräswerkzeuge mit einer passenden 30-mm-Aufnahmebohrung vorgesehen.
Sie ermöglicht die Montage kompatibler Profilfräser, Nutfräser und anderer Tischfräswerkzeuge.
Diese Spindel ist ein wesentlicher Bestandteil des Frässystems, da sie die korrekte Positionierung und Aufnahme der Werkzeuge während der Rotation gewährleistet.
Eine beschädigte, verbogene oder übermäßig verschlissene Spindel kann sowohl die Bearbeitungsgenauigkeit als auch die Sicherheit des Bedieners beeinträchtigen.
Deshalb muss ihr Zustand regelmäßig kontrolliert werden. Insbesondere ist auf ungewöhnliches Spiel oder sichtbare Beschädigungen zu achten.
Unser Sortiment enthält eine Wechselspindel Position 65 für Bernardo T500PF, die ebenfalls für die Tischfräsmaschinen Holzmann FS160L und Jean l'ébéniste MX5108 aufgeführt ist.
Vor dem Austausch sollten die Positionsnummer und die ursprünglichen Montageeigenschaften sorgfältig verglichen werden.
Ein wesentlicher Vorteil der Bernardo T500PF besteht darin, dass eine zweite Wechselspindel für die Verwendung von Oberfräsern eingesetzt werden kann.
Diese Wechselspindel Position 66 ermöglicht die Aufnahme geeigneter Spannzangen für kompatible Fräser.
Je nach verwendeter Spannzange können Oberfräser mit Schaftdurchmessern von 6, 8 und 12 mm montiert werden.
Dadurch erweitert sich das Einsatzspektrum der Maschine auf verschiedene Profilier-, Nut- und Feinbearbeitungsarbeiten.
Die Oberfräser-Wechselspindel ist ein spezielles mechanisches Bauteil, das korrekt montiert werden muss.
Eine fehlerhafte Installation oder eine beschädigte Spindel kann Vibrationen verursachen oder die sichere Werkzeugaufnahme beeinträchtigen.
Bei Probois Machinoutils bieten wir eine Wechselspindel Position 66 für Bernardo T500PF an, die ebenfalls für bestimmte Modelle von Holzmann und Jean l'ébéniste geeignet ist.
Vor der Verwendung muss unbedingt die Kompatibilität zwischen Spindel, Spannzange und Fräser überprüft werden.
Der Schiebeschlitten der Bernardo T500PF erleichtert die Führung von Holzwerkstücken bei bestimmten Fräsarbeiten.
Seine Bewegung muss gleichmäßig und leichtgängig bleiben, damit präzise Bearbeitungsergebnisse erzielt werden können.
Das Führungssystem besteht aus mehreren mechanischen Komponenten, die eine kontrollierte Bewegung des Schlittens ermöglichen.
Zu diesen Bauteilen gehört die ummantelte Laufrolle für den Schiebeschlitten, die zum reibungslosen Verschieben der gesamten Einheit beiträgt.
Mit der Zeit kann eine Laufrolle verschleißen, sich verformen oder ihre ursprünglichen Laufeigenschaften verlieren.
Eine beschädigte Rolle kann einen ungleichmäßigen Schlittenlauf, schwergängige Bewegungen oder übermäßiges Spiel verursachen.
Unser Sortiment umfasst eine Ersatzlaufrolle für den Schiebeschlitten von Bernardo Tischfräsmaschinen, die ebenfalls bei bestimmten Maschinen von Kity, Scheppach und Jean l'ébéniste verwendet wird.
Vor der Bestellung sollten die Abmessungen der Laufrolle und die Kompatibilität mit der ursprünglichen Konstruktion überprüft werden.
Der Austausch einer verschlissenen Rolle kann dazu beitragen, die Leichtgängigkeit des Schlittens wiederherzustellen, sofern die übrigen Führungselemente in gutem Zustand sind.
Die M16-Spannmutter für eine Tischfrässpindel ist ein mechanisches Befestigungselement, das zur Sicherung der auf der Spindel montierten Werkzeuge und Zubehörteile verwendet wird.
Sie trägt zur Befestigung von Fräswerkzeugen, Distanzringen und anderen kompatiblen Montageelementen bei.
Das Gewinde einer solchen Spannmutter muss sich in einwandfreiem Zustand befinden, damit die Befestigung entsprechend den Herstellerangaben erfolgen kann.
Eine Mutter mit beschädigtem Gewinde oder sichtbarer Verformung darf nicht weiterverwendet werden.
Eine fehlerhafte Befestigung kann den sicheren Halt des Werkzeugs beeinträchtigen und erhebliche Gefahren während des Maschinenbetriebs verursachen.
Unser Sortiment enthält eine M16-Spannmutter für Tischfrässpindeln, die für Maschinen mit einer entsprechenden Gewindeaufnahme geeignet sein kann.
Vor der Bestellung müssen Durchmesser, Gewindesteigung und die Eigenschaften der ursprünglichen Mutter überprüft werden.
Die M16 × 55 mm Befestigungsschraube für eine Frässpindel mit 30 mm Durchmesser ist Bestandteil des Spannsystems für Fräswerkzeuge.
Diese Sechskantschraube trägt zur Befestigung von Fräswerkzeugen, Distanzringen und weiteren Zubehörteilen auf der Spindel bei.
Sie besitzt ein M16-Gewinde und eine Länge von 55 mm.
Wie jedes mechanische Befestigungselement muss auch diese Schraube in einwandfreiem Zustand gehalten werden.
Ein beschädigter Schraubenkopf, ein verschlissenes Gewinde oder sichtbare Verformungen können eine korrekte Montage verhindern.
Die Schraube darf keinesfalls durch ein nur ungefähr passendes Modell ersetzt werden.
Länge, Gewinde und weitere technische Eigenschaften müssen den Vorgaben für die ursprüngliche Montage entsprechen.
Vor jedem Eingriff muss die Maschine vollständig zum Stillstand gekommen und vom Stromnetz getrennt sein.
Das Anziehen muss mit geeigneten Werkzeugen und gemäß den Anweisungen des Herstellers erfolgen.
Vor der Bestellung eines Ersatzteils für die Bernardo T500PF Tischfräse empfehlen wir, die genaue Modellbezeichnung der Maschine zu überprüfen.
Die Bernardo T500PF ist in einer einphasigen 230-V-Ausführung und einer dreiphasigen 400-V-Ausführung erhältlich.
Obwohl zahlreiche mechanische Komponenten bei beiden Versionen identisch sein können, gibt es je nach Maschinenkonfiguration möglicherweise Unterschiede.
Das Typenschild ist der erste Anhaltspunkt für die Identifizierung.
Dort sind die Modellbezeichnung und die technischen Eigenschaften der Maschine angegeben.
Die Explosionszeichnung der Bernardo T500PF ist ebenfalls eine wertvolle Hilfe, um Ersatzteile und deren Positionsnummern zu finden.
Bei den Wechselspindeln ermöglichen die Positionen 65 und 66 die Unterscheidung der beiden verschiedenen Aufnahmesysteme.
Beim Antriebsriemen sollte die Bezeichnung 508J5 mit der ursprünglichen Riemenkennzeichnung verglichen werden.
Bei M16-Spannelementen müssen die Abmessungen und Gewindeeigenschaften überprüft werden.
Ein direkter Vergleich mit dem ausgebauten Bauteil kann die Identifizierung zusätzlich erleichtern.
Diese Vorgehensweise reduziert das Risiko von Fehlbestellungen und hilft dabei, ein passendes Ersatzteil auszuwählen.
Im Laufe der Nutzung können bei einer Bernardo T500PF Tischfräse unterschiedliche mechanische Probleme auftreten.
Ein Drehzahlverlust während der Bearbeitung kann durch einen verschlissenen Riemen, einen Defekt im Antriebssystem oder einen zu hohen Schnittwiderstand verursacht werden.
Ungewöhnliche Vibrationen können auf ein falsch montiertes Fräswerkzeug, eine beschädigte Spindel oder eine fehlerhafte Werkzeugbefestigung hinweisen.
Ein ungleichmäßiger Lauf des Schiebeschlittens kann durch eine verschlissene Laufrolle, verschmutzte Führungen oder beschädigte mechanische Bauteile entstehen.
Schwierigkeiten bei der Montage eines Fräswerkzeugs können ebenfalls auf ein Problem mit der Spindel, den Distanzringen oder den Befestigungselementen hindeuten.
In jedem Fall sollte vor dem Austausch eines Bauteils die tatsächliche Ursache der Störung festgestellt werden.
Eine Maschine mit mangelhafter Werkzeugbefestigung oder einem sicherheitsrelevanten mechanischen Defekt darf erst nach dessen Behebung wieder verwendet werden.
Eine regelmäßige Wartung trägt dazu bei, die Leistungsfähigkeit und Lebensdauer der Bernardo T500PF Tischfräsmaschine zu erhalten.
Nach jeder Verwendung sollten der Arbeitstisch gereinigt und angesammelte Holzspäne aus den zugänglichen Maschinenbereichen entfernt werden.
Der Schiebeschlitten muss sauber gehalten werden, damit er sich weiterhin leichtgängig und gleichmäßig bewegen lässt.
Anschläge, Spannelemente und Einstellmechanismen sollten regelmäßig kontrolliert werden.
Auch der Antriebsriemen sollte auf Risse, beschädigte Rippen und übermäßigen Verschleiß untersucht werden.
Die Wechselspindeln müssen sauber und frei von Beschädigungen bleiben, die eine korrekte Werkzeugmontage beeinträchtigen könnten.
Ebenso wichtig ist die regelmäßige Überprüfung der Distanzringe, Befestigungsschrauben und Spannmuttern.
Die Verwendung einer Späneabsauganlage am 100-mm-Absauganschluss hilft dabei, die Ansammlung von Holzstaub und Spänen innerhalb der Maschine zu reduzieren.
Vor jeder Verwendung müssen die Schutz- und Führungseinrichtungen korrekt montiert und eingestellt sein.
Sämtliche Wartungsarbeiten dürfen nur bei vollständig vom Stromnetz getrennter Maschine durchgeführt werden.
Der Austausch eines verschlissenen Antriebsriemens, einer beschädigten Wechselspindel oder eines defekten Spannelements kann dazu beitragen, die Lebensdauer einer Bernardo T500PF Tischfräsmaschine zu verlängern.
Wenn sich die Maschine insgesamt noch in gutem Zustand befindet, ist eine fachgerechte Reparatur häufig wirtschaftlicher als der Kauf einer neuen Maschine.
Diese Vorgehensweise trägt außerdem dazu bei, Abfälle zu reduzieren und Holzbearbeitungsmaschinen nicht unnötig früh zu ersetzen.
Dabei ist es jedoch unerlässlich, geeignete Ersatzteile auszuwählen und die Herstelleranweisungen einzuhalten.
Besondere Aufmerksamkeit gilt allen Bauteilen, die für die sichere Befestigung rotierender Fräswerkzeuge verantwortlich sind.
Die Sicherheit des Bedieners muss stets an erster Stelle stehen.
Bei Probois Machinoutils finden Sie eine Auswahl an Ersatzteilen für die Bernardo T500PF Tischfräse, um Ihre Holzbearbeitungsmaschine zu warten und zu reparieren.
In dieser Kategorie bieten wir folgende Komponenten an:
Den Poly-V-Riemen 508J5 für das Antriebssystem.
Die Wechselspindel Position 65 für Tischfräswerkzeuge.
Die Wechselspindel Position 66 für Oberfräser-Spannzangen.
Die ummantelte Laufrolle für den Schiebeschlitten.
Die M16-Spannmutter für die Frässpindel.
Die M16 × 55 mm Befestigungsschraube für eine Frässpindel mit 30 mm Durchmesser.
Mit diesen Ersatzteilen können wichtige Komponenten des Antriebs-, Führungs- und Befestigungssystems gewartet oder ersetzt werden.
Vor der Bestellung empfehlen wir, die genaue Maschinenreferenz zu überprüfen und das benötigte Bauteil mit der entsprechenden Explosionszeichnung zu vergleichen.
Wenn Sie ein anderes Ersatzteil suchen, kann Ihnen unser Kundenservice bei der Identifizierung anhand des Maschinenmodells, des Typenschilds oder der Positionsnummer in der technischen Zeichnung helfen, sofern das Bauteil beim Hersteller verfügbar ist.
Entdecken Sie Ersatzteile für die Bernardo T500PF Tischfräsmaschine bei Probois Machinoutils, um Ihre Maschine zu warten, beschädigte Komponenten auszutauschen und ihre Lebensdauer zu verlängern.
