Poignée pour les petits entraineurs de toupie correspondant au repère 03D1 et 03D-2 de la vue éclatée.
Poignée pour les petits entraineurs de toupie correspondant au repère 20D de la vue éclatée.
Roue RO-10 diamètre 100 mm pour les grands entraineurs de toupie
Roue ou galet de remplacement pour les grands entraineurs de toupie
Roue RO-07 diamètre 75 mm pour petits entraineurs de toupie
Poignée pour les petits entraineurs de toupie correspondant au repère 19D-2 de la vue éclatée.
Galet entraineur Maggi diamètre 80 mm pour entraineurs de toupie
Revêtement caoutchouc de rechange pour roue entraineur diamètre 100 mm
Roue ou galet “Feeder Grip” 758 breveté Maggi pour les grands entraineurs de toupie
Jeu de charbons 6x6x15 mm pour les petits entraineurs de toupie
Contacteur pour entraineur de toupie Maggi STEFF2032 mono

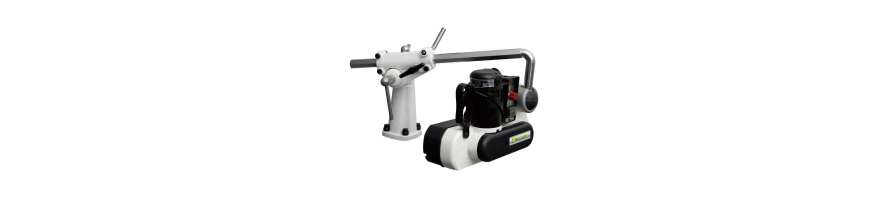

Découvrez notre sélection de pièces détachées pour entraîneurs de toupie Bernardo, destinées à l'entretien, à la réparation et au remplacement des composants usés de vos entraîneurs automatiques pour machines à bois.
Un entraîneur de toupie est un équipement particulièrement utile dans les ateliers de menuiserie et d'ébénisterie. Installé sur une toupie à bois, il permet d'assurer l'avance régulière des pièces pendant certaines opérations d'usinage, notamment lors de la réalisation de moulures, de profils, de rainures ou de travaux répétitifs.
Grâce à ses galets motorisés, l'entraîneur maintient une pression sur la pièce de bois et la fait progresser à une vitesse adaptée à l'opération réalisée.
Comme tout équipement mécanique, un entraîneur Bernardo comporte des pièces susceptibles de s'user avec le temps : galets d'entraînement, roues caoutchoutées, engrenages, pignons, charbons moteur, poignées de réglage ou composants électriques.
Chez Probois Machinoutils, nous proposons une gamme évolutive de pièces de rechange pour vous aider à entretenir et à réparer votre entraîneur de toupie.
L'entraîneur automatique est conçu pour accompagner l'avance du bois pendant les opérations d'usinage sur une toupie adaptée.
Il se compose généralement d'un moteur, d'un système de transmission, de plusieurs galets et d'un support permettant de régler sa position par rapport à la table et à la pièce à usiner.
Son utilisation présente plusieurs avantages :
Une avance régulière du bois pendant l'usinage.
Une vitesse d'entraînement adaptée au travail réalisé.
Une pression plus constante sur la pièce.
Une meilleure répétabilité lors des travaux en série.
Une réduction des variations d'avance liées à l'alimentation manuelle.
Une amélioration du confort d'utilisation pour les opérations compatibles.
L'entraîneur permet également de limiter la nécessité de pousser manuellement le bois à proximité de l'outil de coupe. Il ne remplace toutefois jamais les protecteurs, guides et dispositifs de sécurité de la toupie.
Pour conserver ces avantages, il est essentiel de maintenir les différents composants de l'entraîneur en bon état.
Selon le modèle de l'entraîneur et la disponibilité des références, plusieurs familles de pièces peuvent être nécessaires à son entretien.
Parmi les composants recherchés figurent notamment :
Galets et roues d'entraînement.
Revêtements caoutchouc pour galets.
Pignons et engrenages de transmission.
Poignées et leviers de réglage.
Charbons pour certains moteurs électriques.
Interrupteurs et composants de commande.
Roulements et axes mécaniques.
Éléments de fixation.
Pièces de transmission spécifiques.
Les dimensions et les caractéristiques de chaque composant doivent être vérifiées avant la commande.
Deux entraîneurs visuellement similaires peuvent utiliser des roues, des pignons ou des pièces mécaniques différents.
Les galets d'entraînement pour toupie font partie des pièces les plus importantes de l'entraîneur automatique.
Ils sont en contact direct avec la pièce de bois et assurent sa progression pendant l'usinage.
Leur surface, généralement réalisée dans un matériau offrant une bonne adhérence, permet de transmettre l'effort d'entraînement tout en maintenant une pression sur le bois.
Avec le temps, les roues peuvent s'user, durcir, se fissurer ou perdre leur capacité d'adhérence.
Une roue d'entraînement détériorée peut provoquer :
un glissement du bois ;
une avance irrégulière ;
des marques sur la pièce ;
une perte d'efficacité de l'entraînement ;
des difficultés lors de l'usinage de pièces longues.
Le remplacement d'un galet usé peut permettre de retrouver une avance plus régulière.
Il existe différentes dimensions de roues d'entraînement selon la taille et la conception de l'appareil.
Parmi les dimensions couramment rencontrées figurent notamment :
Galet Ø75 × 27 mm pour certains petits entraîneurs.
Galet Ø80 × 30 mm pour certains modèles d'entraîneurs.
Galet Ø100 × 50 mm pour des entraîneurs de plus grande capacité.
Galet Ø120 × 60 mm pour certains grands entraîneurs automatiques.
Ces dimensions correspondent au diamètre extérieur et à la largeur du galet.
Cependant, elles ne suffisent pas à garantir la compatibilité.
Il faut également vérifier le système de fixation, l'alésage, la forme du moyeu et les caractéristiques de la roue d'origine.
Attention : un galet de même diamètre n'est pas nécessairement compatible avec tous les entraîneurs Bernardo. Certaines roues proposées dans cette catégorie sont destinées à d'autres marques ou à des modèles spécifiques.
Sur certains entraîneurs de toupie, il est possible de remplacer uniquement le revêtement caoutchouc de la roue d'entraînement, sans changer l'ensemble du galet.
Cette solution peut être intéressante lorsque le support de la roue est encore en bon état, mais que la bande extérieure est usée ou endommagée.
Le caoutchouc joue un rôle essentiel dans l'adhérence sur le bois.
Un revêtement trop dur, fissuré ou lisse peut provoquer des glissements et rendre l'avance moins régulière.
Avant de commander un revêtement, il faut contrôler le diamètre de la roue, sa largeur et la conception du système de fixation.
Un revêtement prévu pour une roue d'une marque particulière ne doit pas être considéré comme universel.
Les pignons et engrenages d'entraîneur de toupie participent à la transmission du mouvement entre le moteur et les galets.
Selon la conception de l'appareil, ils peuvent également intervenir dans les différents rapports de vitesse.
Ces composants sont soumis à des efforts mécaniques répétés.
Avec le temps, un pignon peut présenter une usure des dents, un jeu excessif ou une détérioration à la suite d'un blocage.
Plusieurs symptômes peuvent signaler un problème :
bruit mécanique inhabituel ;
claquements dans le boîtier de transmission ;
entraînement irrégulier ;
absence de rotation des galets ;
difficulté à transmettre le mouvement ;
vibrations anormales.
Le remplacement d'un pignon nécessite de respecter précisément sa forme, son nombre de dents, ses dimensions et son système de fixation.
Certains petits entraîneurs de toupie utilisent des composants identifiés par des repères spécifiques sur leur vue éclatée.
Parmi les références proposées dans notre catalogue figurent notamment les pignons repérés 03D1, 03D2 et 19D-2.
Ces désignations permettent de retrouver plus facilement le composant correspondant sur la nomenclature de l'appareil.
Avant de commander, il est indispensable de comparer le repère de la pièce avec celui figurant sur la vue éclatée de votre entraîneur.
La compatibilité doit être confirmée pour le modèle exact de la machine.
Un entraîneur automatique possède différents systèmes permettant d'ajuster sa position, son orientation et la pression exercée sur la pièce de bois.
Les poignées de réglage et éléments de serrage sont régulièrement manipulés lors de la préparation de la machine.
Avec le temps, ils peuvent se desserrer, se casser ou présenter une usure du filetage.
Une poignée endommagée peut empêcher le maintien correct d'un réglage.
Le remplacement d'une pièce de serrage adaptée permet de retrouver un réglage fiable et de maintenir l'entraîneur dans la position prévue.
Certaines poignées sont identifiées par un numéro de repère, comme la poignée 20D destinée à certains petits entraîneurs.
Certains entraîneurs automatiques sont équipés de moteurs électriques utilisant des charbons, également appelés balais de charbon.
Ces composants assurent le contact électrique nécessaire au fonctionnement du moteur concerné.
Avec les heures d'utilisation, les charbons s'usent progressivement.
Des charbons fortement usés peuvent provoquer des difficultés de démarrage, un fonctionnement intermittent ou l'arrêt du moteur.
Notre catalogue comprend notamment des charbons de dimensions 6 × 6 × 15 mm pour certains petits entraîneurs de toupie.
Avant de les remplacer, il est indispensable de vérifier les dimensions et la compatibilité avec le moteur d'origine.
Tous les entraîneurs ne sont pas équipés de moteurs à charbons.
Les entraîneurs automatiques possèdent également des composants électriques permettant leur mise en marche et, selon les modèles, la sélection du sens de rotation ou de la vitesse.
Un interrupteur endommagé ou un problème de commande peut empêcher le fonctionnement normal de l'appareil.
Avant de remplacer un composant électrique, il convient de contrôler les caractéristiques de l'entraîneur, notamment sa tension d'alimentation et son système de commande.
Un interrupteur visuellement similaire peut présenter des connexions ou des caractéristiques différentes.
Toute intervention électrique doit être réalisée appareil débranché et par une personne compétente.
Pour commander une pièce détachée pour entraîneur de toupie Bernardo, nous recommandons de relever les informations suivantes :
La marque de l'entraîneur.
Le modèle exact.
Le numéro de série, lorsqu'il est disponible.
L'année ou la période de fabrication.
La tension d'alimentation.
Le repère de la pièce sur la vue éclatée.
Les dimensions du composant d'origine.
Ces renseignements sont particulièrement importants pour les galets, les pignons, les engrenages et les composants électriques.
La seule ressemblance visuelle ne permet pas de confirmer qu'une pièce convient à votre appareil.
La vue éclatée d'un entraîneur Bernardo constitue une aide précieuse pour identifier un composant.
Elle présente les différentes pièces de l'appareil et permet généralement de retrouver leur numéro de position.
Lorsque vous recherchez un pignon, une poignée, un axe ou une pièce interne, il est préférable de consulter la nomenclature correspondant au modèle exact.
Cette méthode limite les erreurs de commande et facilite les réparations.
Pour les entraîneurs anciens, elle permet également de vérifier si plusieurs versions ont été fabriquées.
Une avance irrégulière ne signifie pas nécessairement que le moteur est défectueux.
Plusieurs causes peuvent expliquer une perte d'efficacité :
Galets usés ou encrassés qui n'adhèrent plus correctement au bois.
Pression insuffisante des roues sur la pièce.
Mauvais positionnement de l'entraîneur.
Pignon ou engrenage endommagé.
Défaut de transmission.
Composant électrique défectueux.
Réglage de vitesse inadapté à l'opération.
Avant de remplacer une pièce coûteuse, il est donc conseillé de rechercher l'origine exacte du problème.
Une simple usure des galets peut parfois expliquer une avance irrégulière alors que le moteur et la transmission fonctionnent normalement.
Un entretien régulier permet de limiter l'usure prématurée des composants et de conserver une avance du bois aussi régulière que possible.
Il est recommandé de contrôler périodiquement l'état des roues d'entraînement et de retirer les dépôts de résine, de poussière ou de sciure qui peuvent diminuer leur adhérence.
Vérifiez également les poignées, les éléments de serrage et les fixations du support.
Les mécanismes de transmission doivent être entretenus conformément aux recommandations du fabricant, en respectant les lubrifiants et les intervalles prévus.
En cas de bruit anormal ou de vibration inhabituelle, arrêtez l'appareil et recherchez la cause avant de poursuivre le travail.
Un entraîneur automatique représente un investissement utile pour les travaux de menuiserie répétitifs.
Lorsqu'une panne est liée à un galet, un pignon, une poignée ou un composant électrique remplaçable, il n'est pas toujours nécessaire de remplacer l'appareil complet.
La réparation permet de prolonger la durée de vie de l'équipement et de conserver un système d'entraînement adapté à la toupie.
Le remplacement des pièces usées contribue également à maintenir une avance régulière et un fonctionnement mécanique satisfaisant.
Chez Probois Machinoutils, nous proposons une sélection de pièces détachées pour entraîneurs Bernardo et autres entraîneurs de toupie compatibles, afin de faciliter l'entretien et la réparation de ces équipements.
Vous pouvez notamment retrouver des galets d'entraînement de différentes dimensions, des revêtements caoutchouc, des pignons, des poignées et certains composants électriques.
Notre catalogue évolue selon les références disponibles et les possibilités d'approvisionnement.
ATTENTION : AVANT ACHAT, vérifiez toujours la liste des machines compatibles indiquée sur chaque fiche produit. Certaines pièces proposées dans cette catégorie peuvent également concerner des entraîneurs d'autres marques. Contrôlez impérativement le modèle exact, les dimensions, le repère sur la vue éclatée et, si nécessaire, l'année de fabrication de votre entraîneur Bernardo avant de commander.
