Ersatzteile und Antriebsriemen für Bernardo PT260 Abricht-Dickenhobelmaschine

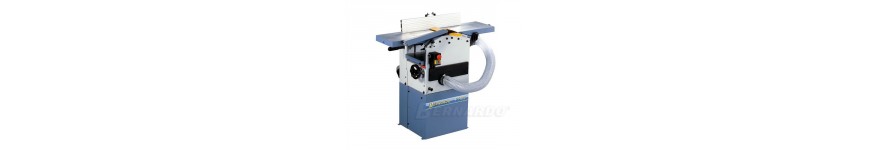

Die Bernardo PT260 Abricht-Dickenhobelmaschine ist eine Holzbearbeitungsmaschine zum Abrichten und Dickenhobeln von Massivholz. Sie ermöglicht es, Holzflächen zu ebnen, gerade Kanten herzustellen und Werkstücke vor der weiteren Verarbeitung auf eine gleichmäßige Stärke zu hobeln.

Diese Maschine verfügt über eine integrierte Späneabsaugung und kombiniert mehrere mechanische Systeme, darunter den Motorantrieb, den Vorschub der Hobelwalzen, die Höhenverstellung des Dickentisches und die Späneabfuhr.

Im Laufe der Zeit können einzelne Komponenten verschleißen, beschädigt werden oder einen Austausch erforderlich machen.

Bei Probois Machinoutils bieten wir eine große Auswahl an Antriebsriemen und Ersatzteilen für die Bernardo PT260 Abricht-Dickenhobelmaschine, damit Sie Ihre Maschine reparieren und ihre Lebensdauer verlängern können.

Unser Sortiment umfasst insbesondere Motorantriebsriemen, Lüfterantriebsriemen, Flachriemen, Riemenscheiben, Elektromotoren, Kondensatoren, Vorschubwalzen, Hobeltische, Einstellmechanismen, Absaugkomponenten und Sicherheitseinrichtungen.

Motorantriebsriemen 940J5 für Bernardo PT260

Der Motorantriebsriemen der Bernardo PT260 überträgt die Bewegung des Motors auf die angetriebenen Mechanismen der Maschine.

Ein Antriebsriemen in gutem Zustand ist entscheidend für eine zuverlässige Kraftübertragung und einen gleichmäßigen Maschinenbetrieb.

Wir bieten den Poly-V-Riemen 940J5, auch als 370J bezeichnet, entsprechend Position 116 der Explosionszeichnung.

Dieser Riemen besitzt 5 Längsrippen und ist für verschiedene kompatible Abricht-Dickenhobelmaschinen vorgesehen, darunter:

• Bernardo PT260 und PT260S.

• Bernardo PT305D und PT305DS.

• Holzmann HOB260ABS.

• Holzmann HOB305ABS und HOB305ABSSMW2.

Diese Kompatibilitätsangaben gelten für die auf der jeweiligen Produktseite aufgeführten 230-V-Ausführungen.

Ein verschlissener Motorantriebsriemen kann Durchrutschen, Leistungsverlust oder ungewöhnliche Betriebsgeräusche verursachen.

Bevor der Motor ausgetauscht wird, sollten deshalb zunächst der Zustand des Antriebsriemens und der zugehörigen Riemenscheiben überprüft werden.

Lüfterantriebsriemen 520J3 für die integrierte Späneabsaugung

Die Bernardo PT260 mit integrierter Absaugung verwendet außerdem einen speziellen Riemen zum Antrieb des Lüfterrads der Späneabsaugung.

Dabei handelt es sich um den Poly-V-Riemen 520J3, auch als 205J bezeichnet, entsprechend Position 126A der Explosionszeichnung.

Dieser Riemen verfügt über 3 Rippen.

Seine Funktion unterscheidet sich von der des Hauptantriebsriemens: Er dient dem Antrieb des Absauglüfters.

Ein beschädigter Lüfterantriebsriemen kann dazu führen, dass der Lüfter nicht mehr ausreichend oder überhaupt nicht mehr angetrieben wird. Dadurch kann die Späneabfuhr beeinträchtigt werden.

Bei Problemen mit der Absaugung sollten der Riemen, das Lüfterrad, die Absaugkanäle und die übrigen Komponenten überprüft werden, bevor ein Ersatzteil bestellt wird.

Flachriemen 695 x 10 mm für Bernardo PT260

Unser Sortiment umfasst ebenfalls einen Flachriemen mit den Abmessungen 695 x 10 mm, entsprechend Position 151 der Explosionszeichnung.

Dieser Riemen wird für verschiedene kompatible Abricht-Dickenhobelmaschinen von Bernardo und Holzmann angeboten.

Er darf nicht mit den Poly-V-Riemen 940J5 und 520J3 verwechselt werden.

Jeder Riemen erfüllt eine bestimmte Funktion und besitzt eigene technische Eigenschaften.

Um den richtigen Ersatzriemen auszuwählen, empfehlen wir, folgende Punkte zu überprüfen:

• Die Bauart des Originalriemens.

• Seine Abmessungen.

• Die aufgedruckte Kennzeichnung.

• Seine Position in der Explosionszeichnung.

• Das genaue Maschinenmodell.

Diese Kontrollen helfen, Fehlbestellungen zu vermeiden und einen passenden Ersatz sicherzustellen.

Elektromotor 230 V für Bernardo PT260

Der Motor der Bernardo PT260 Abricht-Dickenhobelmaschine liefert die Leistung, die für den Betrieb der verschiedenen Maschinenmechanismen erforderlich ist.

Wir bieten einen 230-V-Ersatzmotor an, der insbesondere für die Bernardo PT260 und die Holzmann HOB260ABS vorgesehen ist.

Ein Motoraustausch kann erforderlich sein, wenn ein elektrischer oder mechanischer Defekt eindeutig festgestellt wurde.

Eine Maschine, die nicht mehr startet oder scheinbar zu wenig Leistung besitzt, hat jedoch nicht zwangsläufig einen defekten Motor.

Vor der Bestellung eines neuen Motors sollten die Stromversorgung, der Schalter, der Kondensator, die Antriebsriemen und mögliche mechanische Blockierungen überprüft werden.

Auch eine zu große Spanabnahme oder stumpfe Hobelmesser können eine Überlastung des Motors verursachen.

Eine sorgfältige Fehlerdiagnose hilft, den unnötigen Austausch eines kostspieligen Bauteils zu vermeiden.

Kondensator 40 µF und KJD17B-Schalter für Bernardo PT260

Die elektrischen Komponenten der Bernardo PT260 sind für das Starten und den ordnungsgemäßen Betrieb der Maschine unverzichtbar.

Wir bieten einen CBB60-Kondensator mit 40 µF und 450 V an, mit spezifischen Abmessungen von 42 x 70 mm, der für bestimmte Abricht-Dickenhobelmaschinen mit integrierter Absaugung vorgesehen ist.

Ein defekter Kondensator kann Startschwierigkeiten, ein Brummen des Motors oder das Ausbleiben der Motordrehung verursachen.

Vor der Bestellung müssen jedoch unbedingt die Referenz und die technischen Eigenschaften des Originalkondensators überprüft werden.

Unser Sortiment umfasst außerdem einen KJD17B-Schalter für 230 V, entsprechend Position 106, für verschiedene kompatible Bernardo- und Holzmann-Modelle.

Ein beschädigter Schalter kann verhindern, dass die Maschine eingeschaltet werden kann.

Darüber hinaus bieten wir eine Not-Aus-Einrichtung sowie einen 15-A-Überlastschutz, Position 194, für bestimmte 230-V-Ausführungen an.

Diese Komponenten tragen zum elektrischen Betrieb und zur Sicherheit der Maschine bei.

Arbeiten an elektrischen Bauteilen dürfen nur bei vollständig vom Stromnetz getrennter Maschine und durch entsprechend qualifizierte Personen durchgeführt werden.

Antriebsriemenscheiben für Bernardo PT260 Abricht-Dickenhobelmaschine

Antriebsriemenscheiben führen die Riemen und übertragen die Bewegung zwischen den verschiedenen Mechanismen der Maschine.

Unser Katalog umfasst mehrere Riemenscheiben für die Bernardo PT260:

• Riemenscheibe, Position 51.

• Riemenscheibe, Position 154.

• Motorriemenscheibe, Position 113, Referenzen 10002928 und 10017609.

• Antriebsriemenscheibe mit Buchsen für bestimmte kompatible Maschinen.

Eine beschädigte, verformte oder falsch ausgerichtete Riemenscheibe kann vorzeitigen Riemenverschleiß, Vibrationen oder mechanische Geräusche verursachen.

Wir bieten außerdem ergänzende Bauteile an, darunter die Befestigungsschraube der Riemenscheibe, Position 157, den Stift, Position 50, sowie verschiedene Antriebswellen.

Vor der Bestellung einer Riemenscheibe sollten ihre Positionsnummer in der Explosionszeichnung und ihr Befestigungssystem überprüft werden.

Geriffelte Einzugswalze und Auszugswalze für Bernardo PT260

Die Vorschubwalzen der Bernardo PT260 transportieren das Holz während des Dickenhobelns durch die Maschine.

Ihr Zustand ist wichtig, um einen gleichmäßigen Werkstückvorschub sicherzustellen und Probleme beim Holztransport zu vermeiden.

Wir bieten verschiedene Walzentypen an:

• Geriffelte Einzugswalze, die das Holz erfasst und in die Maschine transportiert.

• Glatte Auszugswalze, die das Werkstück nach dem Durchlauf durch die Hobelwelle weiterführt.

• Gezahnte Auszugswalze, abhängig von der Maschinenausführung und der Ersatzteilreferenz.

Eine verschlissene oder beschädigte Walze kann unregelmäßigen Vorschub, Durchrutschen oder unerwünschte Spuren auf dem Holz verursachen.

Allerdings können Vorschubprobleme auch durch ein Kettenrad, eine Kette oder eine andere Antriebskomponente entstehen.

Deshalb sollte der gesamte Vorschubmechanismus überprüft werden, bevor eine Walze ausgetauscht wird.

Kette, Kettenrad und Höhenverstellung des Dickentisches

Der Dickentisch der Bernardo PT260 verfügt über einen Mechanismus, mit dem seine Höhe entsprechend der gewünschten Werkstückstärke eingestellt werden kann.

Dieses System besteht aus verschiedenen mechanischen Komponenten, die nach längerer Nutzung einen Austausch erforderlich machen können.

Wir bieten insbesondere:

• Eine Kette mit 51 Gliedern, entsprechend Position 82.

• Ein Kettenrad der Handkurbel, Position 89.

• Ein Kettenrad für die Tischverstellung, Position 79.

• Ein Antriebskettenrad, Position 65.

• Ein Handrad zur Höhenverstellung, Position 96.

• Ein komplettes Handrad für den Hebe- und Senkmechanismus des Dickentisches.

Eine gelockerte Kette, ein beschädigtes Kettenrad oder ein defektes Handrad können die Höhenverstellung erschweren oder unregelmäßig machen.

Vor dem Austausch dieser Komponenten sollte überprüft werden, ob der Mechanismus durch Holzspäne, eine falsche Einstellung oder ein anderes beschädigtes Bauteil blockiert wird.

Abricht-Aufgabetisch, Abnahmetisch und Dickentisch für Bernardo PT260

Die Abricht- und Dickenhobeltische sind entscheidend, um ebene Oberflächen und präzise bearbeitete Holzstücke zu erhalten.

Sie dienen als Referenzflächen und müssen sauber, richtig eingestellt und in gutem Zustand sein.

In unserem Sortiment finden Sie unter anderem:

• Einen Abricht-Aufgabetisch, Position 35.

• Einen Abricht-Abnahmetisch.

• Einen Ersatz-Dickentisch.

Ein verformter oder stark beschädigter Tisch kann die Bearbeitungsgenauigkeit beeinträchtigen.

Fehler beim Abrichten können jedoch auch durch falsch eingestellte Tische, nicht korrekt positionierte Hobelmesser oder eine ungeeignete Arbeitstechnik verursacht werden.

Vor dem Austausch eines Tisches sollten deshalb zunächst die Einstellungen und der allgemeine Zustand der Maschine kontrolliert werden.

Abrichtanschlag und Befestigungszubehör für Bernardo PT260

Der Abrichtanschlag der Bernardo PT260 dient dazu, Werkstücke beim Abrichten der Holzkanten zu führen.

Ein korrekt befestigter und eingestellter Anschlag trägt zu präzisen Bearbeitungsergebnissen bei.

Wir bieten verschiedene Komponenten für diesen Mechanismus an:

• Halterung für den Abrichtanschlag.

• Verstellbarer Klemmhebel mit Sechskantfuß, Positionen 167 oder 175.

• Verstellbarer M10-Klemmhebel mit zylindrischem Fuß.

• Verschiedene Befestigungs- und Verriegelungselemente des Anschlags.

Ein beschädigter Klemmhebel kann verhindern, dass der Anschlag zuverlässig fixiert wird.

Bevor der gesamte Anschlag ausgetauscht wird, sollte deshalb geprüft werden, ob lediglich ein Befestigungselement defekt ist.

Ersatzteile für die integrierte Späneabsaugung der Bernardo PT260

Die Bernardo PT260 verfügt über eine integrierte Absaugung, die dazu dient, die beim Abrichten und Dickenhobeln entstehenden Holzspäne abzuführen.

Dieses System besteht aus verschiedenen Komponenten, die einzeln ersetzt werden können.

Wir bieten insbesondere:

• Einen Baumwoll-Filtersack.

• Ein Lüfterrad der Absaugturbine, Position 120.

• Eine Lüfterwelle, Position 121.

• Ein Absauggehäuse.

• Ein Späneauswurfgehäuse.

• Einen Anschluss für den Spänefangsack.

• Den Lüfterantriebsriemen 520J3.

Ein Absaugproblem kann durch einen gerissenen Riemen, ein beschädigtes Lüfterrad, einen verstopften Kanal oder einen beschädigten Filtersack verursacht werden.

Daher ist es wichtig, das gesamte Absaugsystem zu überprüfen, bevor ein Ersatzteil bestellt wird.

Eine wirksame Späneabfuhr hilft, die Ansammlung von Holzspänen in den Maschinenmechanismen zu begrenzen.

Hobelmesser, Messer-Klemmleisten und Befestigungsschrauben

Der Zustand der Hobelmesser hat einen wesentlichen Einfluss auf die Schnittqualität und die Belastung des Motors.

Stumpfe Messer können ausgerissene Holzfasern, eine schlechte Oberflächenqualität und einen erhöhten Schnittwiderstand verursachen.

Wir bieten außerdem Komponenten zur Befestigung der Hobelmesser an, darunter:

• Eine 260 mm lange Messer-Klemmleiste, einzeln und ohne Schrauben erhältlich.

• Befestigungsschrauben für Hobelmesser.

• Verschiedene Zubehörteile zur Messereinstellung, abhängig von den Eigenschaften der Hobelwelle.

Die vom Hersteller vorgeschriebenen Abmessungen und Befestigungssysteme müssen unbedingt eingehalten werden.

Ein falsch positioniertes oder unzureichend befestigtes Hobelmesser kann während des Betriebs ein erhebliches Sicherheitsrisiko darstellen.

Brückenschutz und Sicherheitseinrichtungen für Bernardo PT260

Der Brückenschutz der Bernardo PT260 deckt beim Abrichten den nicht verwendeten Bereich der Hobelwelle ab.

Wir bieten außerdem verschiedene Schutzkomponenten an, darunter einen Messerschutz, Position 45, sowie weitere Bauteile zum Schutz der Hobelwelle.

Diese Komponenten tragen dazu bei, das Risiko eines Kontakts mit den rotierenden Schneidwerkzeugen zu verringern.

Eine gebrochene, fehlende oder nicht mehr ordnungsgemäß funktionierende Schutzvorrichtung muss repariert oder ersetzt werden, bevor die Maschine erneut verwendet wird.

Sicherheitseinrichtungen dürfen niemals entfernt oder außer Funktion gesetzt werden.

Ersatzteile auch für Holzmann HOB260ABS und weitere Modelle

Viele Ersatzteile für die Bernardo PT260 werden ebenfalls für die Holzmann HOB260ABS angeboten.

Je nach Artikelreferenz können bestimmte Komponenten auch mit folgenden Maschinen kompatibel sein:

• Bernardo PT260S.

• Bernardo PT305D und PT305DS.

• Holzmann HOB305ABS.

• Holzmann HOB305ABSSMW2.

• Ausgewählte Modelle von Kity, Scheppach und Woodster.

Dabei ist es wichtig, die verschiedenen Maschinenausführungen zu unterscheiden, insbesondere hinsichtlich der elektrischen Ausstattung und möglicher Änderungen während der Produktion.

Ein Ersatzteil, das für die Bernardo PT260 geeignet ist, passt nicht automatisch zu allen anderen hier genannten Maschinen.

Um Fehlbestellungen zu vermeiden, müssen die Kompatibilitätsangaben der jeweiligen Produktseite beachtet werden.

Wie wird die Bernardo PT260 Abricht-Dickenhobelmaschine richtig gewartet?

Eine regelmäßige Wartung trägt dazu bei, die Leistungsfähigkeit Ihrer Bernardo PT260 Abricht-Dickenhobelmaschine zu erhalten und das Risiko von Defekten zu reduzieren.

Wir empfehlen insbesondere folgende Kontrollen:

• Alle drei Antriebsriemen regelmäßig überprüfen und auf Verschleiß kontrollieren.

• Abricht- und Dickenhobeltische reinigen, um Harzablagerungen zu entfernen.

• Hobelmesser kontrollieren und bei Bedarf nachschärfen oder austauschen.

• Vorschubwalzen überprüfen, um einen gleichmäßigen Holztransport sicherzustellen.

• Riemenscheiben, Ketten und Kettenräder kontrollieren, um ungewöhnlichen Verschleiß zu erkennen.

• Die integrierte Späneabsaugung reinigen und die Funktion des Lüfterrads überprüfen.

• Schutz- und Sicherheitseinrichtungen vor jeder Verwendung kontrollieren.

• Die Leistungsgrenzen der Maschine beachten und die Spanabnahme an die Breite und Härte des Holzes anpassen.

Ein zu lockerer Riemen kann Leistungsverlust verursachen, während ein zu stark gespannter Riemen die Lager unnötig belastet.

Ebenso können falsch eingestellte Tische oder Hobelmesser die Qualität des Abrichtens beeinträchtigen, ohne dass ein Bauteil tatsächlich defekt ist.

Vor Reinigungs-, Wartungs- oder Reparaturarbeiten muss die Maschine ausgeschaltet und vollständig vom Stromnetz getrennt werden.

Alle Arbeiten müssen entsprechend den Empfehlungen des Herstellers durchgeführt werden.

Das richtige Ersatzteil für Bernardo PT260 auswählen

Bei der Bestellung eines Ersatzteils für die Bernardo PT260 ist es wichtig, das benötigte Bauteil genau zu identifizieren.

Wir empfehlen, die Positionsnummer in der Explosionszeichnung Ihrer Maschine zu überprüfen und mit den Angaben auf der Produktseite zu vergleichen.

Bei Antriebsriemen sollten die Kennzeichnung und die Abmessungen kontrolliert werden.

Bei Riemenscheiben, Wellen, Kettenrädern und Walzen müssen die Referenzen und Befestigungssysteme überprüft werden.

Bei elektrischen Komponenten ist darauf zu achten, dass die technischen Eigenschaften mit denen der Maschine übereinstimmen.

Diese Kontrollen sind besonders wichtig, wenn verschiedene Versionen oder Generationen desselben Maschinenmodells existieren.

Bernardo PT260 Ersatzteile bei Probois Machinoutils kaufen

Bei Probois Machinoutils bieten wir eine umfangreiche Auswahl an Antriebsriemen und Ersatzteilen für die Bernardo PT260 Abricht-Dickenhobelmaschine, damit Sie Ihre Holzbearbeitungsmaschine warten und reparieren können.

Unser Sortiment umfasst die Riemen 940J5, 520J3 und 695 x 10 mm sowie Riemenscheiben, Vorschubwalzen, Ketten, Kettenräder, 230-V-Motoren, Kondensatoren, Schalter, Hobeltische, Anschläge, Schutzvorrichtungen und Komponenten der integrierten Absaugung.

Bestimmte Artikel sind je nach Maschinenausführung auch mit der Holzmann HOB260ABS und weiteren Bernardo- oder Holzmann-Modellen kompatibel.

Unser Sortiment wird entsprechend der Produktverfügbarkeit und den Anforderungen unserer Kunden regelmäßig erweitert und angepasst.

Wenn Sie ein Bauteil suchen, das derzeit nicht in dieser Kategorie aufgeführt ist, können Sie uns kontaktieren. Bitte geben Sie das genaue Maschinenmodell und nach Möglichkeit die Positionsnummer des benötigten Ersatzteils aus der Explosionszeichnung an.

Entdecken Sie unsere Auswahl an Bernardo PT260 Antriebsriemen und Ersatzteilen, um Ihre Abricht-Dickenhobelmaschine zu reparieren, verschlissene Komponenten auszutauschen und die Lebensdauer Ihrer Holzbearbeitungsmaschine zu verlängern.
