Maniglia per i trainer per fresatrici piccole corrispondenti agli articoli 03D1 e 03D-2 nella vista esplosa.
Maniglia per unità router di piccole dimensioni corrispondente all'articolo 20D nella vista esplosa.
Ruota RO-10 diametro 100 mm per grandi fresatrici
Ruota o rullo di ricambio per unità router di grandi dimensioni
RO-07 mola diametro 75 mm per dispositivo avanzamento per piccole fresatrice per legno
Maniglia per piccoli driver del router corrispondente all'articolo 19D-2 nella vista esplosa.
Rullo per avanzamento automatico 80 x 30 mm
Rivestimento in gomma diametro 100 mm per grandi fresatrici
Ruota o rullo di ricambio per unità router di grandi dimensioni
Set di spazzole di carbone 6x6x15mm per piccolo apparato di avanzamento
Contattore per Maggi STEFF2032 mono

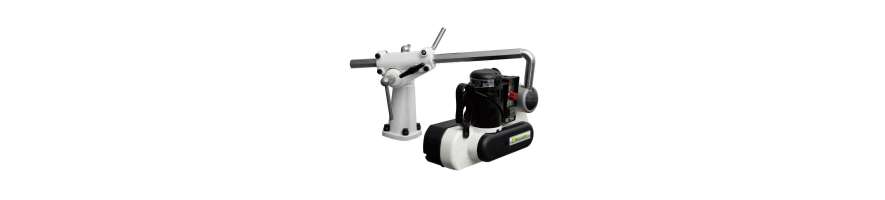

Scopri la nostra selezione di ricambi per trascinatori Bernardo, destinati alla manutenzione, alla riparazione e alla sostituzione dei componenti usurati dei sistemi di avanzamento automatico utilizzati sulle macchine per la lavorazione del legno.
Un trascinatore per toupie è un accessorio particolarmente utile nelle falegnamerie e nei laboratori di lavorazione del legno. Installato su una toupie compatibile, permette di ottenere un avanzamento regolare e controllato del pezzo durante diverse operazioni di fresatura.
Tra queste rientrano la realizzazione di modanature, profili, scanalature e lavorazioni ripetitive.
Grazie ai rulli motorizzati, il trascinatore esercita una pressione sul legno e lo fa avanzare a una velocità adeguata alla lavorazione.
Come qualsiasi attrezzatura meccanica, anche un trascinatore Bernardo contiene componenti soggetti a usura nel corso degli anni. Tra questi troviamo ruote di trascinamento, rulli gommati, ingranaggi, pignoni, spazzole del motore, manopole di regolazione e componenti elettrici.
Da Probois Machinoutils proponiamo una selezione di ricambi per aiutarti a mantenere efficiente il tuo trascinatore, ripristinarne il funzionamento e prolungarne la durata.
Un trascinatore automatico è progettato per controllare l'avanzamento del legno durante le lavorazioni compatibili eseguite con una toupie.
Generalmente è composto da un motore, un sistema di trasmissione, diversi rulli di avanzamento e un supporto regolabile che permette di posizionare correttamente il trascinatore rispetto al piano della macchina e al pezzo da lavorare.
L'utilizzo di un trascinatore offre diversi vantaggi:
Avanzamento regolare del pezzo durante la lavorazione.
Velocità di avanzamento adattabile all'operazione.
Pressione più uniforme sul legno.
Maggiore ripetibilità nelle lavorazioni in serie.
Riduzione delle variazioni dovute all'avanzamento manuale.
Migliore comfort operativo durante le lavorazioni compatibili.
Il trascinatore permette inoltre di ridurre la necessità di spingere manualmente il legno in prossimità dell'utensile di taglio.
Tuttavia, non sostituisce mai le protezioni, le guide e gli altri dispositivi di sicurezza della toupie.
Per conservare questi vantaggi, è fondamentale mantenere in buone condizioni tutti i componenti meccanici ed elettrici.
A seconda del modello del trascinatore e della disponibilità dei singoli riferimenti, possono essere necessari diversi tipi di ricambi.
Tra i componenti più ricercati troviamo:
Ruote e rulli di trascinamento.
Rivestimenti in gomma per ruote.
Pignoni e ingranaggi di trasmissione.
Manopole e leve di regolazione.
Spazzole di carbone per determinati motori elettrici.
Interruttori e componenti di comando.
Cuscinetti e alberi meccanici.
Viti ed elementi di fissaggio.
Componenti specifici del sistema di trasmissione.
Prima di ordinare un ricambio è necessario verificare le dimensioni e le caratteristiche tecniche del componente.
Due trascinatori esteticamente simili possono utilizzare ruote, ingranaggi o componenti meccanici differenti.
Le ruote di trascinamento per toupie sono tra i componenti più importanti di un sistema di avanzamento automatico.
Entrano direttamente in contatto con il legno e ne assicurano il movimento durante la lavorazione.
La loro superficie è generalmente realizzata con un materiale in grado di garantire una buona aderenza e trasmettere la forza necessaria all'avanzamento del pezzo.
Con il passare del tempo, le ruote possono consumarsi, indurirsi, screpolarsi o perdere la loro capacità di presa.
Una ruota di trascinamento usurata o danneggiata può provocare:
slittamento del pezzo;
avanzamento irregolare;
segni indesiderati sulla superficie del legno;
riduzione dell'efficacia del trascinamento;
difficoltà durante la lavorazione di pezzi lunghi.
La sostituzione di una ruota usurata può contribuire a ripristinare un avanzamento più regolare e affidabile.
Le ruote per trascinatori sono disponibili in diverse dimensioni, a seconda della struttura e della capacità dell'apparecchio.
Tra le dimensioni presenti nella nostra gamma troviamo:
Ruota Ø75 × 27 mm per alcuni piccoli trascinatori.
Ruota Ø80 × 30 mm per determinati modelli.
Ruota Ø100 × 50 mm per trascinatori di maggiore capacità.
Ruota Ø120 × 60 mm per alcuni sistemi di avanzamento più robusti.
Queste misure indicano il diametro esterno e la larghezza della ruota.
Tuttavia, le dimensioni da sole non sono sufficienti per confermare la compatibilità.
È necessario controllare anche il sistema di fissaggio, il diametro del foro centrale, la forma del mozzo e le caratteristiche della ruota originale.
Importante: una ruota con lo stesso diametro non è necessariamente compatibile con tutti i trascinatori Bernardo. Alcune ruote presenti in questa categoria sono destinate a modelli specifici o ad altre marche.
Su alcuni trascinatori per legno è possibile sostituire soltanto il rivestimento esterno in gomma della ruota, senza cambiare l'intero gruppo.
Questa soluzione può essere interessante quando il corpo centrale della ruota è ancora in buone condizioni, ma la superficie esterna risulta consumata o danneggiata.
Il rivestimento in gomma svolge un ruolo essenziale nell'aderenza al legno.
Una gomma indurita, screpolata o liscia può causare slittamenti e un avanzamento irregolare.
Prima di acquistare un rivestimento di ricambio, è necessario verificare il diametro della ruota, la larghezza e il sistema di montaggio.
Un rivestimento destinato a una determinata ruota o marca non deve essere considerato automaticamente universale.
Gli ingranaggi e i pignoni per trascinatori permettono di trasmettere il movimento dal motore ai rulli di avanzamento.
A seconda della struttura del trascinatore, possono anche intervenire nella selezione delle diverse velocità di avanzamento.
Questi componenti sono sottoposti a sollecitazioni meccaniche ripetute durante il funzionamento.
Con il tempo, un ingranaggio può presentare denti consumati, giochi eccessivi o danni provocati da un blocco meccanico.
Diversi sintomi possono indicare un problema di trasmissione:
rumori meccanici insoliti;
colpi o ticchettii all'interno della scatola degli ingranaggi;
avanzamento irregolare;
rulli che non girano più;
difficoltà nella trasmissione del movimento;
vibrazioni anomale.
Quando si sostituisce un ingranaggio o un pignone, è fondamentale rispettarne la forma, il numero di denti, le dimensioni e il sistema di fissaggio.
Alcuni piccoli trascinatori per legno utilizzano componenti identificati da numeri di posizione specifici nei rispettivi esplosi.
Tra i riferimenti presenti nel nostro catalogo figurano i pignoni identificati come 03D1, 03D2 e 19D-2.
Queste denominazioni facilitano l'individuazione del componente corrispondente nella distinta dei ricambi.
Prima di ordinare, confronta il riferimento del pezzo con il numero di posizione riportato nell'esploso del tuo modello esatto di trascinatore.
La compatibilità deve essere confermata per la macchina interessata.
Un trascinatore automatico dispone di diversi sistemi di regolazione che permettono di controllarne la posizione, l'orientamento e la pressione esercitata sul pezzo.
Le manopole di regolazione, le leve di bloccaggio e gli elementi di serraggio vengono utilizzati frequentemente durante la preparazione della macchina.
Con il passare del tempo possono allentarsi, rompersi o presentare filettature usurate.
Una manopola danneggiata può impedire il corretto mantenimento del trascinatore nella posizione desiderata.
La sostituzione del componente adatto permette di ripristinare una regolazione e un bloccaggio affidabili.
Alcune manopole sono identificate da un riferimento specifico nell'esploso, come la manopola 20D, utilizzata su determinati piccoli trascinatori.
Prima dell'acquisto è sempre necessario verificare il modello della macchina.
Alcuni trascinatori automatici sono equipaggiati con motori elettrici che utilizzano spazzole di carbone, chiamate anche carboncini.
Questi componenti assicurano il contatto elettrico necessario al funzionamento del motore interessato.
Con l'utilizzo, le spazzole si consumano progressivamente.
Spazzole eccessivamente usurate possono provocare difficoltà di avviamento, funzionamento intermittente o arresto completo del motore.
La nostra gamma comprende spazzole di carbone da 6 × 6 × 15 mm per determinati piccoli trascinatori per legno.
Prima della sostituzione è indispensabile controllare le dimensioni e la compatibilità con il motore originale.
Non tutti i motori dei trascinatori utilizzano spazzole di carbone.
I trascinatori automatici comprendono anche componenti elettrici che permettono di avviare e arrestare l'apparecchio e, a seconda del modello, selezionare il senso di rotazione o la velocità di avanzamento.
Un interruttore danneggiato o un componente di comando difettoso può impedire il normale funzionamento.
Prima di sostituire un componente elettrico, è necessario controllare le caratteristiche tecniche del trascinatore, in particolare la tensione di alimentazione e il sistema di comando.
Un interruttore esteticamente identico all'originale può avere collegamenti o caratteristiche elettriche differenti.
Qualsiasi intervento elettrico deve essere effettuato con l'apparecchio scollegato dalla rete e da personale competente.
Quando si ordina un ricambio per trascinatore Bernardo, è fondamentale identificare con precisione l'apparecchio.
Consigliamo di verificare le seguenti informazioni:
Marca del trascinatore.
Modello esatto.
Numero di serie, quando disponibile.
Anno o periodo di produzione.
Tensione di alimentazione.
Numero di posizione del componente nell'esploso.
Dimensioni del pezzo originale.
Questi dati sono particolarmente importanti per ruote di trascinamento, pignoni, ingranaggi e componenti elettrici.
La semplice somiglianza visiva non è sufficiente per confermare la compatibilità.
Un esploso dei ricambi per trascinatore Bernardo è uno strumento molto utile per identificare i singoli componenti.
Mostra i diversi gruppi dell'apparecchio e generalmente riporta un numero di posizione per ogni pezzo.
Questi numeri facilitano la ricerca del ricambio necessario.
Quando cerchi un ingranaggio, una manopola, un albero o un componente meccanico interno, consulta l'esploso corrispondente al modello esatto del tuo trascinatore.
Questo metodo riduce il rischio di errori negli ordini e facilita le riparazioni.
Per i trascinatori più vecchi, l'esploso può inoltre aiutare a distinguere diverse versioni di produzione.
Un avanzamento irregolare non significa necessariamente che il motore sia difettoso.
Diverse cause possono provocare una riduzione delle prestazioni:
Ruote di trascinamento usurate o sporche, che non aderiscono più correttamente al legno.
Pressione insufficiente dei rulli sul pezzo.
Posizionamento errato del trascinatore.
Ingranaggi o pignoni danneggiati.
Problemi al sistema di trasmissione.
Componenti elettrici difettosi.
Velocità di avanzamento non adatta alla lavorazione.
Prima di sostituire un componente costoso, è quindi consigliabile individuare la causa effettiva del problema.
In alcuni casi, ruote consumate possono spiegare un avanzamento irregolare anche quando il motore e la trasmissione funzionano correttamente.
Una manutenzione regolare aiuta a prevenire l'usura prematura dei componenti e a mantenere prestazioni di avanzamento costanti.
Controlla periodicamente lo stato delle ruote di trascinamento e rimuovi eventuali depositi di resina, polvere e segatura che possono ridurne l'aderenza.
Verifica inoltre le manopole di regolazione, i meccanismi di bloccaggio e gli elementi di fissaggio.
I sistemi di trasmissione devono essere sottoposti a manutenzione secondo le indicazioni del produttore, utilizzando i lubrificanti raccomandati e rispettando gli intervalli previsti.
In presenza di rumori insoliti o vibrazioni eccessive, arresta l'apparecchio e individua la causa prima di riprendere il lavoro.
Un trascinatore automatico rappresenta un investimento utile per le lavorazioni ripetitive del legno.
Quando un guasto è causato da una ruota, un ingranaggio, una manopola o un componente elettrico sostituibile, non è sempre necessario acquistare un apparecchio nuovo.
Una riparazione adeguata può prolungare la durata del trascinatore e permettere di continuare a utilizzare un sistema di avanzamento adatto alla propria toupie.
La sostituzione tempestiva dei componenti usurati contribuisce inoltre a mantenere un avanzamento più regolare e un funzionamento meccanico soddisfacente.
Da Probois Machinoutils trovi una selezione di ricambi per trascinatori Bernardo e altri sistemi di avanzamento compatibili, pensata per facilitare la manutenzione e la riparazione di queste attrezzature.
Il nostro catalogo comprende ruote di trascinamento di diverse dimensioni, rivestimenti in gomma, pignoni, manopole di regolazione e alcuni componenti elettrici.
La gamma disponibile evolve in funzione dei riferimenti dei produttori e della disponibilità dei singoli ricambi.
Scegliere il componente corretto permette di prolungare la durata del trascinatore e mantenere efficiente l'attrezzatura del laboratorio.
ATTENZIONE PRIMA DELL'ACQUISTO: verifica sempre l'elenco delle macchine compatibili indicato nella scheda di ogni prodotto. Alcuni ricambi presenti in questa categoria possono essere destinati anche a trascinatori di altre marche. Controlla quindi il modello esatto, le dimensioni del componente, il riferimento riportato nell'esploso e, quando necessario, l'anno di produzione del tuo trascinatore Bernardo prima di ordinare.
