Bürstenpaar für verschiedene Maschinen Bernardo Profi(Mitte)700BWV/700BQV/700TOP/550WQV/550LZ/750LZ/550WQ/KF25Pro/BF30Super
Kohlen für Fräsmaschine und Drehbank Holzmann und Bernardo
Kohlen für Fräsmaschine und Drehbank Holzmann und Bernardo
Holzmann ED300FD, ED400FD Metalldrehpotentiometer und Fräsmaschine
Ob Stahl, Aluminium oder andere Metalle – mit diesem Drehzahlregler können Sie die optimale Drehzahl für jede Anwendung einstellen. Er verbessert Präzision, Oberflächenqualität und Bedienkomfort.
Riemen 5M350 für Bernardo KF20 und KF20L Fräsmaschinen
Ersetzen Sie Ihre verschlissene Komponente durch diese Spindelriemenscheibe für Bernardo KF20 und KF20L Fräsmaschinen.

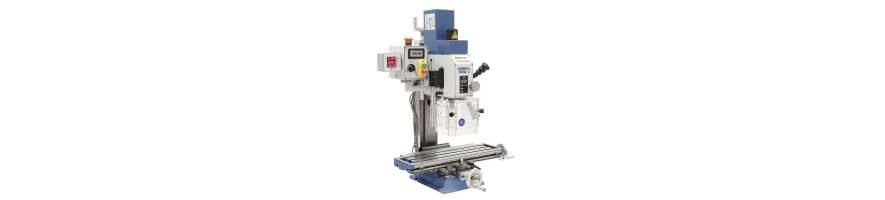

Entdecken Sie unsere Auswahl an Ersatzteilen für Bernardo Bohr-Fräsmaschinen, die für die Wartung, Fehlersuche und Reparatur Ihrer Metallbearbeitungsmaschinen bestimmt sind.
Bernardo Bohr-Fräsmaschinen werden in mechanischen Werkstätten, Instandhaltungsbetrieben, Metallverarbeitungsunternehmen und im Modellbau für zahlreiche Bearbeitungsverfahren eingesetzt, darunter Bohren, Fräsen, Nutenfräsen, Planfräsen, Ausbohren und, je nach Ausstattung, Gewindeschneiden.
Diese vielseitigen Maschinen ermöglichen die präzise Bearbeitung verschiedener Metallwerkstücke, sofern geeignete Werkzeuge verwendet werden und die mechanischen Baugruppen korrekt eingestellt sind.
Mit zunehmender Betriebsdauer können einzelne Komponenten durch Vibrationen, Schnittkräfte und wiederholte Beanspruchung verschleißen oder beschädigt werden.
Ein lockerer Antriebsriemen, ein beschädigtes Zahnrad, ein defekter Schalter oder übermäßiges Spiel in den Führungen können die Leistung und Bearbeitungsgenauigkeit beeinträchtigen.
Bei Probois Machinoutils finden Sie eine Auswahl an mechanischen und elektrischen Ersatzteilen für Bernardo Bohr-Fräsmaschinen, abhängig vom Maschinenmodell und der Verfügbarkeit beim Hersteller.
Unser Ziel ist es, Ihnen die Wartung und Reparatur Ihrer Maschine zu erleichtern und ihre Lebensdauer zu verlängern.
Eine Bohr-Fräsmaschine für Metall kombiniert die Funktionen einer Bohrmaschine und einer Fräsmaschine in einem Gerät.
Sie eignet sich für verschiedene Bearbeitungsverfahren, darunter:
Bohren von Löchern mit unterschiedlichen Durchmessern.
Schaftfräsen.
Planfräsen.
Herstellen von Nuten und Aussparungen.
Ausbohrarbeiten.
Anfasen von Werkstückkanten.
Gewindeschneiden, sofern die Maschine dafür ausgestattet ist.
Je nach Modell kann eine Bernardo Bohr-Fräsmaschine über ein mechanisches Getriebe, eine elektronische Drehzahlregelung, einen Kreuztisch oder einen schwenkbaren Fräskopf verfügen.
Die Bearbeitungsgenauigkeit hängt wesentlich vom Zustand der Spindel, der Lager, der Führungen und der Tischverstellmechanismen ab.
Ersatzteile für Bernardo Bohr-Fräsmaschinen können verschiedene mechanische und elektrische Baugruppen betreffen.
Abhängig vom Modell können die verfügbaren Herstellerreferenzen folgende Komponenten umfassen:
Antriebsriemen und Riemenscheiben.
Zahnräder und Ritzel.
Frässpindeln und Spindelkomponenten.
Wälzlager und Lagergehäuse.
Elektromotoren.
Drehzahlregler und elektronische Bauteile.
Schalter und Bedientasten.
Griffe, Hebel und Handräder.
Vorschubspindeln und Muttern.
Keilleisten und Führungselemente.
Federn und Pinolenvorschubmechanismen.
Schutzvorrichtungen und Sicherheitseinrichtungen.
Schrauben und Befestigungselemente.
Die Verfügbarkeit dieser Komponenten hängt von den Herstellerreferenzen und den verschiedenen Maschinenausführungen ab.
Nicht alle Ersatzteile sind mit sämtlichen Bernardo Bohr-Fräsmaschinen kompatibel.
Bei bestimmten Maschinen übertragen Antriebsriemen die Leistung vom Motor auf die Spindel.
Sie spielen eine wichtige Rolle für eine gleichmäßige Drehbewegung und den zuverlässigen Betrieb der Maschine.
Ein verschlissener Antriebsriemen kann verschiedene Symptome verursachen:
Durchrutschen während der Bearbeitung.
Leistungsverlust unter Belastung.
Ungewöhnliche Betriebsgeräusche.
Vibrationen.
Schwierigkeiten, eine konstante Spindeldrehzahl aufrechtzuerhalten.
Sichtbare Risse oder Beschädigungen.
Vor dem Austausch eines Antriebsriemens sollten seine Spannung und der Zustand der Riemenscheiben überprüft werden.
Ein zu stark gespannter Riemen kann die Lager unnötig belasten, während ein zu lockerer Riemen durchrutschen kann.
Riemenprofil, Länge und Abmessungen müssen den Vorgaben des Originalbauteils entsprechen.
Bestimmte Bernardo Bohr-Fräsmaschinen verwenden Zahnräder zur Kraftübertragung oder zur Auswahl unterschiedlicher Drehzahlbereiche.
Diese Komponenten können beim Bohren und Fräsen erheblichen Kräften ausgesetzt sein.
Ein beschädigtes Zahnrad kann folgende Probleme verursachen:
Klopfende oder rasselnde Geräusche.
Ungleichmäßige Kraftübertragung.
Vibrationen.
Schwierigkeiten beim Einlegen einer Drehzahlstufe.
Ausfall des Spindelantriebs.
Wenn ein Zahnrad gebrochene Zähne oder starken Verschleiß aufweist, sollte vor dem Austausch die Ursache untersucht werden.
Ein blockiertes Werkzeug, übermäßige Schnittbelastung oder eine fehlerhafte Bedienung können das Getriebe beschädigen.
Zähnezahl, Abmessungen, Bohrung und Befestigungssystem müssen mit dem Originalteil übereinstimmen.
Die Frässpindel gehört zu den wichtigsten Komponenten einer Bohr-Fräsmaschine für Metall.
Sie sorgt für die Rotation und sichere Aufnahme des Schneidwerkzeugs.
Je nach Bernardo Modell kann die Spindel mit Morsekegelaufnahmen oder anderen vom Hersteller vorgesehenen Werkzeugaufnahmesystemen ausgestattet sein.
Eine beschädigte oder verschlissene Spindel kann folgende Symptome verursachen:
Erhöhten Rundlauffehler.
Vibrationen während der Bearbeitung.
Schlechte Oberflächenqualität.
Verringerte Bearbeitungsgenauigkeit.
Ungewöhnliche mechanische Geräusche.
Bevor die Spindel ersetzt wird, sollten die Lager, die Werkzeugspannung und der Zustand der Werkzeugaufnahme kontrolliert werden.
Auch ein unzureichend befestigter Fräser oder ein beschädigter Werkzeugkegel kann Bearbeitungsfehler verursachen.
Spindellager gewährleisten eine gleichmäßige Rotation und nehmen gleichzeitig die beim Fräsen und Bohren entstehenden Kräfte auf.
Bei einer Bohr-Fräsmaschine können erhebliche radiale und axiale Belastungen auftreten.
Verschlissene Lager können Überhitzung, Laufgeräusche, Vibrationen oder übermäßiges Spiel verursachen.
Ähnliche Symptome können jedoch auch durch eine falsche Einstellung oder andere mechanische Defekte entstehen.
Beim Austausch von Spindellagern ist besondere Sorgfalt erforderlich.
Lagertyp, Abmessungen, Einbauverfahren und gegebenenfalls die Vorspannung müssen den Herstellervorgaben entsprechen.
Eine fehlerhafte Montage kann die Bearbeitungsgenauigkeit beeinträchtigen oder zu vorzeitigem Lagerverschleiß führen.
Der Motor einer Bernardo Bohr-Fräsmaschine liefert die erforderliche Leistung für Bohr- und Fräsarbeiten.
Je nach Maschinenmodell können unterschiedliche Motortechnologien eingesetzt werden, darunter elektronisch geregelte Gleichstrommotoren und andere elektrische Antriebssysteme.
Motorprobleme können folgende Symptome verursachen:
Die Maschine startet nicht.
Verringerte Schnittleistung.
Unregelmäßiger Betrieb.
Übermäßige Erwärmung.
Unerwartetes Abschalten.
Ungewöhnliche Geräusche.
Diese Symptome bedeuten nicht zwangsläufig, dass der Motor selbst defekt ist.
Mechanische Überlastung, Getriebeprobleme, eine ungeeignete Stromversorgung oder ein fehlerhafter Drehzahlregler können ebenfalls die Ursache sein.
Vor der Bestellung eines Ersatzmotors müssen die genaue Referenz, Leistung, Spannung und technischen Eigenschaften des Originalmotors überprüft werden.
Viele Bernardo Bohr-Fräsmaschinen mit variabler Drehzahl verwenden eine elektronische Steuerung zur Einstellung der Spindeldrehzahl.
Dadurch lassen sich die Schnittbedingungen leichter an den Werkzeugdurchmesser und den zu bearbeitenden Werkstoff anpassen.
Ein defekter Drehzahlregler kann folgende Probleme verursachen:
Keine Spindeldrehung.
Schwankende Drehzahl.
Drehzahl lässt sich nicht verändern.
Unerwartetes Abschalten während der Bearbeitung.
Unregelmäßiger Motorlauf.
Probleme mit der Drehzahlregelung können jedoch auch von einem Potentiometer, einem Sensor, einer Kabelverbindung oder dem Motor selbst ausgehen.
Elektronische Steuerplatinen und Drehzahlregler sind keine universell austauschbaren Komponenten.
Die genaue Ersatzteilreferenz und die Kompatibilität mit der jeweiligen Maschinenausführung müssen stets überprüft werden.
Schalter für Bernardo Bohr-Fräsmaschinen steuern das Ein- und Ausschalten sowie, je nach Modell, weitere Betriebsfunktionen.
Einige Maschinen verfügen außerdem über Not-Aus-Schalter, Wahlschalter und Sicherheitseinrichtungen.
Ein defekter Schalter kann verhindern, dass die Maschine startet, oder einen unterbrochenen Betrieb verursachen.
Vor dem Austausch sollten folgende Angaben überprüft werden:
Die Herstellerreferenz.
Die elektrischen Kenndaten.
Anzahl und Art der Kontakte.
Der Anschlussplan.
Die Kompatibilität mit der Maschine.
Zwei äußerlich identische Schalter können unterschiedliche elektrische Eigenschaften besitzen.
Alle elektrischen Arbeiten müssen bei vollständig vom Stromnetz getrennter Maschine durch entsprechend qualifizierte Personen durchgeführt werden.
Handräder und Bediengriffe für Bernardo Fräsmaschinen dienen zum Verfahren des Kreuztisches, zur Höhenverstellung des Fräskopfes und zur Bedienung verschiedener Mechanismen.
Diese Komponenten werden bei Bearbeitungsvorgängen häufig verwendet.
Mit der Zeit kann ein Griff brechen, ein Handrad Spiel entwickeln oder eine Kurbel schwergängig werden.
Der Austausch eines verschlissenen Bauteils kann dazu beitragen, die Leichtgängigkeit und den Bedienkomfort wiederherzustellen.
Vor der Bestellung sollten die Abmessungen, die Bohrung, die Befestigungsart und die Positionsnummer in der Explosionszeichnung überprüft werden.
Der Kreuztisch einer Bohr-Fräsmaschine ermöglicht die präzise Positionierung des Werkstücks entlang der Längs- und Querachse.
Je nach Maschinenkonstruktion werden diese Bewegungen über Vorschubspindeln und Muttern gesteuert.
Bei regelmäßiger Nutzung können diese Bauteile verschleißen und mechanisches Spiel entwickeln.
Übermäßiges Umkehrspiel kann folgende Probleme verursachen:
Verringerte Positioniergenauigkeit.
Schwierigkeiten bei gleichmäßigen Tischbewegungen.
Verzögerte Bewegung beim Richtungswechsel.
Weniger zuverlässige Einstellungen.
Es ist wichtig, das konstruktionsbedingte Umkehrspiel von übermäßigem Verschleiß zu unterscheiden.
Vor dem Austausch sollten die Einstellungen, Befestigungen und der Zustand der mechanischen Komponenten überprüft werden.
Bestimmte Bernardo Bohr-Fräsmaschinen verfügen über einstellbare Schwalbenschwanzführungen an mehreren Achsen.
Diese Führungen tragen zu präzisen Tisch- und Kopfbewegungen bei.
Keilleisten ermöglichen je nach Konstruktion die Einstellung des Spiels zwischen den Gleitflächen.
Eine falsche Einstellung kann zwei gegensätzliche Probleme verursachen:
Übermäßiges Spiel mit Vibrationen und verringerter Genauigkeit.
Zu starke Klemmung, wodurch die Bewegungen schwergängig werden.
Vor dem Austausch eines Führungselements empfiehlt es sich, die Oberflächen zu reinigen, die Schmierung zu kontrollieren und die vom Hersteller vorgesehenen Einstellungen vorzunehmen.
Regelmäßige Wartung hilft, den Verschleiß der Gleitflächen zu begrenzen.
Bei einer Bohr-Fräsmaschine kann die Pinole über einen Vorschubhebel, einen Zahnstangenmechanismus oder eine Feinvorschubeinrichtung bewegt werden.
Diese Mechanismen ermöglichen eine präzise Werkzeugbewegung beim Bohren und Fräsen.
Je nach Modell können sie folgende Komponenten umfassen:
Bedienhebel.
Rückholfedern.
Ritzel.
Wellen.
Einstellschrauben.
Klemm- und Arretiervorrichtungen.
Ein defekter Pinolenvorschubmechanismus kann ungleichmäßige Bewegungen oder Schwierigkeiten beim Halten der gewünschten Position verursachen.
Vor der Bestellung muss das tatsächlich beschädigte Bauteil genau identifiziert werden.
Eine Bernardo Bohr-Fräsmaschine mit Leistungsverlust hat nicht zwangsläufig einen defekten Motor.
Mehrere Faktoren können die Leistung beeinträchtigen:
Stumpfe Fräser oder Bohrer.
Falsche Spindeldrehzahl.
Zu hoher Vorschub.
Zu große Schnitttiefe.
Lockerer oder verschlissener Antriebsriemen.
Beschädigtes Getriebezahnrad.
Lager mit erhöhtem mechanischem Widerstand.
Unzureichende Stromversorgung.
Defekter elektronischer Drehzahlregler.
Motorprobleme.
Die Schnittparameter müssen an den Werkstoff, den Werkzeugdurchmesser und die verfügbare Maschinenleistung angepasst werden.
Wiederholte Überlastungen können das Getriebe oder die elektrischen Komponenten beschädigen.
Vibrationen bei einer Bohr-Fräsmaschine können verschiedene Ursachen haben.
Ein unzureichend befestigter Fräser, eine ungeeignete Werkzeugaufnahme oder eine zu große Schnitttiefe können erhebliche Vibrationen verursachen.
Auch Spiel in den Führungen, eine unzureichende Werkstückspannung oder eine mangelhafte Maschinenbefestigung kommen als Ursache infrage.
Folgende Punkte sollten überprüft werden:
Spannung des Schneidwerkzeugs.
Zustand der Werkzeugaufnahme.
Sichere Befestigung des Werkstücks.
Schnittparameter.
Tischführungen.
Spindellager.
Befestigung des Fräskopfes und der Maschine.
Vor dem Austausch eines Bauteils sollte die tatsächliche Ursache der Vibrationen festgestellt werden.
Eine Bernardo Bohr-Fräsmaschine, die nicht mehr startet, kann einen elektrischen oder mechanischen Defekt aufweisen.
Mögliche Ursachen sind:
Probleme mit der Stromversorgung.
Defekter Ein-/Ausschalter.
Betätigter Not-Aus-Schalter.
Nicht aktivierte Sicherheitseinrichtung.
Defekter elektronischer Drehzahlregler.
Motorprobleme.
Blockierte mechanische Komponenten.
Die Fehlersuche sollte systematisch erfolgen, ohne Sicherheitseinrichtungen zu überbrücken.
Elektrische Reparaturen dürfen nur von entsprechend qualifizierten Personen durchgeführt werden.
Bei der Bestellung eines Ersatzteils für eine Bernardo Bohr-Fräsmaschine ist die genaue Identifizierung des Maschinenmodells besonders wichtig.
Wir empfehlen, folgende Angaben zu überprüfen:
Die Marke Bernardo.
Die vollständige Modellbezeichnung.
Die Seriennummer.
Das Herstellungsjahr, sofern bekannt.
Die elektrische Versorgungsspannung.
Die Originalreferenz des Bauteils.
Die Positionsnummer in der Explosionszeichnung.
Die Abmessungen des Bauteils, falls erforderlich.
Diese Informationen sind besonders wichtig für elektrische Komponenten und Getriebeteile.
Zwei Maschinen mit ähnlichen Modellbezeichnungen können unterschiedliche Ersatzteile verwenden.
Bernardo Explosionszeichnungen helfen bei der Identifizierung mechanischer und elektrischer Maschinenkomponenten.
Jedes Bauteil ist in der Regel mit einer Positionsnummer gekennzeichnet.
Diese Dokumente erleichtern die Suche nach Antriebsriemen, Zahnrädern, Lagern, Griffen, Schaltern und anderen spezifischen Ersatzteilen.
Es ist wichtig, die Dokumentation der genauen Maschinenausführung zu verwenden.
Einige Modelle können während ihrer Produktionszeit technische Änderungen erfahren haben.
Eine regelmäßige Wartung trägt dazu bei, die Bearbeitungsgenauigkeit und Leistungsfähigkeit der Maschine zu erhalten.
Empfohlene Maßnahmen sind:
Metallspäne nach der Arbeit entfernen.
Schneidwerkzeuge regelmäßig kontrollieren.
Werkzeugaufnahmen auf sicheren Sitz prüfen.
Ungewöhnliche Geräusche und Vibrationen beobachten.
Antriebsriemen kontrollieren, sofern vorhanden.
Führungen gemäß Bedienungsanleitung reinigen und schmieren.
Tischverstellmechanismen überprüfen.
Sicherheitseinrichtungen auf korrekte Funktion kontrollieren.
Die Wartungsempfehlungen des Herstellers beachten.
Metallspäne sollten mit geeigneten Hilfsmitteln und nicht mit bloßen Händen entfernt werden, da scharfe Kanten Verletzungen verursachen können.
Vor Wartungsarbeiten muss die Maschine ausgeschaltet und vollständig vom Stromnetz getrennt werden.
Eine Bohr-Fräsmaschine stellt für eine mechanische Werkstatt oder einen Metallbearbeitungsbetrieb eine wichtige Investition dar.
Wenn ein Defekt durch einen Antriebsriemen, einen Schalter, ein Zahnrad oder ein anderes austauschbares Bauteil verursacht wird, muss nicht immer die gesamte Maschine ersetzt werden.
Eine fachgerechte Reparatur kann die Lebensdauer der Maschine verlängern und ermöglicht die weitere Nutzung eines bereits aufgestellten und eingestellten Geräts.
Der Austausch verschlissener Komponenten trägt außerdem dazu bei, die Bearbeitungsgenauigkeit zu erhalten und das Risiko weiterer mechanischer Schäden zu reduzieren.
Bei Probois Machinoutils finden Sie eine Auswahl an Ersatzteilen für Bernardo Bohr-Fräsmaschinen zur Metallbearbeitung, um die Wartung und Reparatur Ihrer Maschinen zu erleichtern.
Ganz gleich, ob Sie einen Antriebsriemen, ein Zahnrad, einen Griff, einen Schalter, ein elektrisches Bauteil oder ein spezielles mechanisches Ersatzteil suchen: Entdecken Sie die verfügbaren Referenzen in unserem Sortiment.
Unser Angebot entwickelt sich entsprechend der Verfügbarkeit beim Hersteller und den Ersatzteilreferenzen der verschiedenen Maschinenmodelle weiter.
WICHTIG VOR DER BESTELLUNG: Prüfen Sie unbedingt die Kompatibilität jedes Ersatzteils mit Ihrer Bernardo Bohr-Fräsmaschine. Die Komponenten können je nach Modell, Versorgungsspannung, Motorbauart und Herstellungsjahr unterschiedlich sein. Verwenden Sie die Explosionszeichnung Ihrer Maschine und kontrollieren Sie die Ersatzteilreferenz beziehungsweise die Positionsnummer, bevor Sie eine Bestellung aufgeben.
