230V Motor für Staubsauger Bernardo DC230, Holzmann ABS1080 - 750W
230V Motor für Staubsauger Bernardo DC230, Holzmann ABS1080 - 750W
230V Motor für Staubsauger Bernardo DC230, Holzmann ABS1080 - 750W
Stahlturbine mit einem Durchmesser von 230 mm, einer Höhe von 85 mm und einem Durchmesser von 16 mm mit einem speziellen Keilsitz für verschiedene Späneabsauger
M6x16 mm Schraube mit linker Teilung für Scheppach-, Woodster-, Kity- und Parkside-Maschinen
Filterpatrone FP1, eine der effizientesten für Absauganlage Durchmesser 370 mm
Plastiktüte für Absauganlagen Ø 370 mm (5er-pack)
Plastiktüte für Absauganlagen Ø 370 mm (10er-pack)
Filzfilterbeutel für Spänesauger Durchmesser 370 mm
Filzfilterbeutel für Spänesauger Durchmesser 370 mm
Spanngurt 110-115cm für filtersäck und spänesck von ihre Absauganlagen

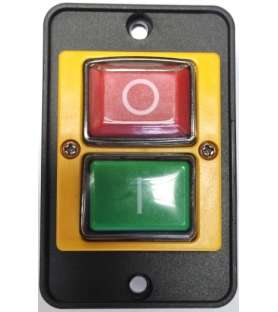

Dieser 230 V Magnetschalter ist das passende Ersatzteil für die Holzmann ABS1500FF und Bernardo DC250CF Absauganlagen in 230 V Einphasen-Ausführung. Ausgestattet mit einem grünen Ein-Schalter (I) und einem roten Aus-Schalter (O) sorgt er dank Wiederanlaufschutz für einen sicheren Betrieb nach einem Stromausfall. Ideal zum Austausch eines defekten Originalschalters.
Sie suchen Ersatzteile für Ihre Bernardo DC230 Späneabsaugung, um einen defekten Motor, ein beschädigtes Lüfterrad, einen verschlissenen Filtersack oder eine andere Komponente Ihrer Absauganlage auszutauschen?
Bei Probois Machinoutils bieten wir eine Auswahl an Ersatzteilen für die Bernardo DC230 Absauganlage, die Wartungsarbeiten, Reparaturen und die Wiederinstandsetzung Ihrer Maschine erleichtern.

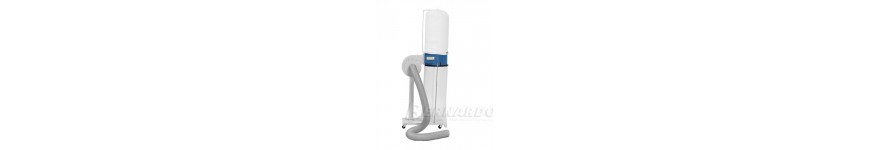

Die Bernardo DC230 Späneabsaugung wurde entwickelt, um Holzspäne und Holzstaub abzusaugen, die bei der Bearbeitung mit verschiedenen Holzbearbeitungsmaschinen entstehen.
Sie kann unter anderem mit Bandsägen, Tischkreissägen, Abricht- und Dickenhobelmaschinen, Tischfräsen sowie anderen Holzbearbeitungsmaschinen verwendet werden, sofern deren Absauganforderungen mit der Leistung des Geräts übereinstimmen.
Eine ordnungsgemäß funktionierende Absauganlage trägt dazu bei, die Werkstatt sauberer zu halten, die Ansammlung von Holzspänen zu reduzieren und die Leistung der angeschlossenen Maschinen zu unterstützen.
Mit der Zeit können einzelne Komponenten verschleißen, beschädigt werden oder einen Austausch erforderlich machen.
Unsere Kategorie umfasst insbesondere einen 750-W-Einphasenmotor für 230 V, ein Lüfterrad mit 230 mm Durchmesser, Filter- und Spänesäcke mit 370 mm Anschlussdurchmesser, eine FP1-Filterpatrone, Befestigungsspannbänder sowie verschiedene elektrische Komponenten.
Der Elektromotor der Bernardo DC230 Späneabsaugung treibt das Lüfterrad an, das den notwendigen Luftstrom für die Absaugung der Holzspäne erzeugt.
Unser Sortiment umfasst einen 750-W-Einphasenmotor für 230 V, der für die Späneabsauganlagen Bernardo DC230 und Holzmann ABS1080 aufgeführt ist.
Dieser Motor kann eine defekte Motoreinheit ersetzen, wenn ein Austausch erforderlich ist.
Ein Motorproblem kann sich durch verschiedene Symptome bemerkbar machen:
Die Absauganlage startet nicht mehr.
Der Motor brummt, läuft aber nicht an.
Die Absauganlage schaltet sich während des Betriebs ab.
Der Motor wird ungewöhnlich heiß.
Ungewöhnliche mechanische Geräusche treten auf.
Das Lüfterrad dreht sich nicht mehr richtig.
Diese Symptome bedeuten nicht zwangsläufig, dass der Motor ausgetauscht werden muss.
Eine fehlerhafte Stromversorgung, ein defekter Schalter, ein beschädigter Kondensator bei entsprechend ausgestatteten Motoren oder ein blockiertes Lüfterrad können ebenfalls den Motorstart verhindern.
Bevor Sie den Motor Ihrer Bernardo DC230 Absauganlage austauschen, sollten Sie die Stromversorgung und das Vorhandensein möglicher mechanischer Blockierungen überprüfen.
Das Lüfterrad einer Späneabsauganlage gehört zu den wichtigsten Komponenten des Absaugsystems.
Durch seine schnelle Drehbewegung erzeugt es den Luftstrom, der benötigt wird, um Holzspäne und Staub in das Sammelsystem zu transportieren.
Unser Sortiment umfasst ein Lüfterrad aus Stahl mit 230 mm Durchmesser und folgenden technischen Eigenschaften:
Außendurchmesser: 230 mm.
Höhe: 85 mm.
Zentrale Bohrung: 16 mm.
Befestigung mit Passfedernut.
Dieses Lüfterrad ist für verschiedene kompatible Späneabsauganlagen vorgesehen.
Ein beschädigtes Lüfterrad kann folgende Probleme verursachen:
Verringerte Absaugleistung.
Starke Vibrationen.
Ungewöhnliche Geräusche.
Unwucht während der Drehung.
Reibung zwischen Lüfterrad und Gehäuse.
Schwierigkeiten beim Motorbetrieb.
Ein Lüfterrad kann durch versehentlich eingesaugte Fremdkörper, größere Holzstücke oder Metallteile beschädigt werden.
Bevor Sie ein Lüfterrad für Ihre Bernardo DC230 bestellen, überprüfen Sie unbedingt den Durchmesser, die Höhe, die zentrale Bohrung und die Befestigungsart.
Ein Lüfterrad mit ähnlichen Abmessungen ist nicht automatisch mit jeder Absauganlage kompatibel.
Der Filtersack einer Bernardo DC230 Späneabsaugung hält einen Teil des im Luftstrom enthaltenen Staubs zurück und lässt gleichzeitig die Luft durch das Filtermaterial strömen.
Sein guter Zustand ist wichtig, um einen ausreichenden Luftdurchsatz aufrechtzuerhalten und den Staubaustritt in die Werkstatt zu begrenzen.
Unser Sortiment umfasst Filtersäcke aus Filz und Baumwolle für Späneabsauganlagen mit 370 mm Anschlussdurchmesser, die für kompatible Geräte mit einem Sammelvolumen von etwa 90 bis 100 Litern vorgesehen sind.
Zu den angebotenen Filtersäcken gehören:
Ein Leman Filzfiltersack für Späneabsauganlagen mit 370 mm Anschlussdurchmesser.
Ein Baumwollfiltersack für kompatible Späneabsauganlagen verschiedener Marken mit 370 mm Anschlussdurchmesser.
Mit der Zeit kann ein Filtersack verstopfen, reißen oder seine Wirksamkeit verlieren.
Anzeichen für einen notwendigen Austausch können sein:
Eine allmähliche Verringerung der Absaugleistung.
Eine starke Staubansammlung auf dem Filter.
Risse im Filtergewebe.
Ungewöhnlich starker Staubaustritt in die Werkstatt.
Eine unzureichende Befestigung des Filtersacks an der Absauganlage.
Der Anschlussdurchmesser des Filtersacks muss mit dem Durchmesser Ihrer Absauganlage übereinstimmen.
Außerdem müssen das Filtermaterial und die für Ihren Einsatzzweck erforderlichen Filtrationseigenschaften berücksichtigt werden.
Zur Verbesserung der Filtration bestimmter kompatibler Späneabsauganlagen kann eine Filterpatrone anstelle des oberen Filtersacks eingesetzt werden, sofern die Konstruktion der Maschine diese Montage ermöglicht.
Unser Sortiment umfasst die FP1-Filterpatrone mit 370 mm Durchmesser.
Eine Filterpatrone bietet dank ihres gefalteten Filtermaterials in der Regel eine große Filterfläche.
Sie ermöglicht die Rückhaltung von Staub und gleichzeitig einen geeigneten Luftdurchsatz, sofern sie richtig dimensioniert und gewartet wird.
Zu den möglichen Vorteilen einer geeigneten Filterpatrone gehören:
Eine wirksamere Filtration als bei manchen herkömmlichen Stofffiltersäcken.
Eine bessere Rückhaltung feiner Staubpartikel.
Eine große Filterfläche.
Ein geringerer Staubaustritt in die Werkstatt.
Eine langlebige Filtrationslösung bei sachgemäßer Wartung.
Bevor Sie eine FP1-Filterpatrone an Ihrer Bernardo DC230 Absauganlage montieren, überprüfen Sie den Anschlussdurchmesser, die verfügbare Bauhöhe und die Montagekompatibilität.
Ein Durchmesser von 370 mm allein garantiert keine Kompatibilität.
Der Spänesack einer Späneabsauganlage sammelt die Holzspäne und den Staub, die vom Luftstrom transportiert werden.
Er wird am unteren Teil des Sammelsystems angebracht und muss sicher befestigt sein, um Undichtigkeiten zu vermeiden.
Wir bieten Kunststoff-Spänesäcke mit 370 mm Anschlussdurchmesser für kompatible Absauganlagen mit einem Sammelvolumen von bis zu etwa 100 Litern an.
Diese Säcke sind in verschiedenen Packungsgrößen erhältlich:
Packung mit 5 Spänesäcken.
Packung mit 10 Spänesäcken.
Der regelmäßige Austausch des Spänesacks trägt dazu bei, das Sammelsystem sauber und funktionsfähig zu halten.
Ein beschädigter oder falsch befestigter Sack kann folgende Probleme verursachen:
Austreten von Holzspänen.
Staubverteilung in der Werkstatt.
Verlust der Dichtheit.
Unzureichender Halt des Sacks.
Schwierigkeiten beim Entleeren der Absauganlage.
Warten Sie nicht, bis der Spänesack übermäßig voll ist, bevor Sie ihn entleeren oder austauschen.
Ein überfüllter Sack kann die Luftzirkulation beeinträchtigen und die Absaugleistung reduzieren.
Befestigungsspannbänder für Späneabsauganlagen dienen dazu, Filtersäcke und Spänesäcke sicher an den vorgesehenen Anschlussstellen zu befestigen.
Sie tragen zu einem stabilen Halt bei und begrenzen Luft- und Staubleckagen.
Unser Sortiment umfasst unter anderem ein Befestigungsspannband mit einer Länge von 110 bis 115 cm, das für verschiedene kompatible Späneabsauganlagen vorgesehen ist.
Ein beschädigtes Spannband kann folgende Probleme verursachen:
Unzureichenden Halt des Sacks.
Verrutschen des Sacks während des Betriebs.
Luftundichtigkeiten.
Austreten von Holzspänen.
Schwierigkeiten bei der korrekten Befestigung.
Beim Austausch sollten die benötigte Länge, das Verschlusssystem und der Anschlussdurchmesser überprüft werden.
Eine gute Abdichtung der Filter- und Spänesäcke ist entscheidend, um die Leistung des Absaugsystems aufrechtzuerhalten.
Der Schalter einer Späneabsauganlage dient zum Ein- und Ausschalten des Motors.
Je nach Modell kann er auch über eine Unterspannungsauslösung verfügen, die einen automatischen Wiederanlauf nach einem Stromausfall verhindert.
Unsere Kategorie umfasst einen einphasigen KJD22-Schalter für 230 V, der für verschiedene kompatible Holz- und Metallbearbeitungsmaschinen vorgesehen ist.
Außerdem ist ein Ersatzschalter für die Späneabsauganlagen Holzmann ABS1500FF und Bernardo DC250CF aufgeführt.
Achtung: Der für die Bernardo DC250CF vorgesehene Schalter darf ohne Überprüfung nicht als kompatibel mit der Bernardo DC230 angesehen werden.
Ein defekter Schalter kann folgende Symptome verursachen:
Die Absauganlage lässt sich nicht starten.
Der Betrieb wird zeitweise unterbrochen.
Die Maschine lässt sich nur schwer ausschalten.
Eine Bedientaste klemmt.
Ein schlechter elektrischer Kontakt liegt vor.
Vor der Bestellung müssen die Referenz des Originalschalters, seine Nennspannung, seine zulässige Stromstärke, die Verdrahtung und die Abmessungen überprüft werden.
Arbeiten an elektrischen Komponenten dürfen nur bei vom Stromnetz getrennter Maschine und durch eine qualifizierte Person durchgeführt werden.
Bevor Sie ein Ersatzteil für Ihre Bernardo DC230 Späneabsaugung bestellen, sollten mehrere Punkte überprüft werden.
1. Genaue Modellbezeichnung kontrollieren
Stellen Sie sicher, dass Ihre Absauganlage tatsächlich die Modellbezeichnung Bernardo DC230 trägt.
2. Angaben auf dem Typenschild notieren
Notieren Sie die Spannung, die Motorleistung und möglichst die Seriennummer der Maschine.
3. Explosionszeichnung konsultieren
Die Explosionszeichnung hilft dabei, die Komponenten und ihre jeweiligen Positionsnummern zu identifizieren.
4. Abmessungen vergleichen
Bei einem Lüfterrad müssen Durchmesser, Höhe, zentrale Bohrung und Befestigungsart überprüft werden.
Bei einem Filter- oder Spänesack ist der Anschlussdurchmesser zu kontrollieren.
Bei einem Schalter müssen die Referenz und die elektrischen Eigenschaften übereinstimmen.
5. Bei Unsicherheiten Kontakt aufnehmen
Wenn Sie das benötigte Bauteil nicht finden, teilen Sie uns bitte die genaue Modellbezeichnung, die Seriennummer und möglichst die Positionsnummer aus der Explosionszeichnung mit.
Diese Informationen erleichtern die Identifizierung des richtigen Ersatzteils.
Eine nachlassende Saugleistung bei der Bernardo DC230 bedeutet nicht zwangsläufig, dass der Motor defekt ist.
Mehrere Ursachen können zu einem verminderten Luftdurchsatz führen:
Ein verstopfter Filtersack.
Eine zugesetzte Filterpatrone.
Ein überfüllter Spänesack.
Ein verstopfter Absaugschlauch.
Angesammelte Holzspäne in den Anschlussstücken.
Luftundichtigkeiten an den Säcken.
Ein nicht ausreichend gespanntes Befestigungsband.
Ein beschädigtes oder verschmutztes Lüfterrad.
Ein zu langer Absaugschlauch oder ein ungeeigneter Schlauchdurchmesser.
Eine unzureichende Luftzufuhr an der angeschlossenen Maschine.
Vor dem Austausch des Motors sollte das gesamte Absaugsystem kontrolliert werden.
Ein verstopfter Filter oder ein blockierter Absaugschlauch kann den Luftdurchsatz erheblich reduzieren, obwohl der Motor einwandfrei funktioniert.
Ungewöhnliche Vibrationen an einer Bernardo DC230 Späneabsaugung können auf ein mechanisches Problem hinweisen.
Mögliche Ursachen sind:
Ein Lüfterrad mit Unwucht.
Ein verbogenes Lüfterradblatt.
Ein Fremdkörper im Lüftergehäuse.
Gelockerte Befestigungen.
Ein defektes Motorlager.
Reibung zwischen Lüfterrad und Gehäuse.
Eine unzureichende Standfestigkeit der Absauganlage.
Eine beschädigte mechanische Komponente.
Ein Lüfterrad mit Unwucht kann starke Vibrationen verursachen und zu einem vorzeitigen Verschleiß der Motorlager führen.
Wenn Ihre Absauganlage starke Vibrationen oder ungewöhnliche metallische Geräusche verursacht, schalten Sie die Maschine sofort aus und ermitteln Sie die Ursache, bevor Sie sie erneut verwenden.
Eine Bernardo DC230 Späneabsaugung, die nicht mehr startet, kann einen elektrischen oder mechanischen Defekt aufweisen.
Zu den wichtigsten möglichen Ursachen gehören:
Fehlende Stromversorgung.
Ein beschädigter Stecker oder ein defektes Kabel.
Ein defekter Schalter.
Ein fehlerhafter Kondensator bei einem entsprechend ausgestatteten Motor.
Ein blockiertes Lüfterrad.
Ein Motordefekt.
Eine ausgelöste elektrische Schutzeinrichtung.
Wenn der Motor brummt, aber nicht anläuft, sollten Sie nicht wiederholt versuchen, ihn zu starten, da dies zu einer Überhitzung führen kann.
Nach dem Trennen der Maschine vom Stromnetz kann gemäß den Herstelleranweisungen geprüft werden, ob eine mechanische Blockierung vorliegt.
Tauschen Sie den Motor nicht vorschnell aus, ohne die tatsächliche Ursache der Störung zu ermitteln.
Elektrische Prüfungen müssen von einer qualifizierten Person durchgeführt werden.
Bestimmte Anzeichen können darauf hinweisen, dass eine Komponente Ihrer Bernardo DC230 Späneabsaugung überprüft oder ausgetauscht werden muss.
Zu den häufigsten Symptomen gehören:
Der Motor startet trotz korrekter Stromversorgung nicht mehr.
Das Lüfterrad weist sichtbare Beschädigungen auf.
Die Absauganlage verursacht ungewöhnliche Vibrationen.
Der Filtersack ist eingerissen.
Der Filter bleibt trotz sachgemäßer Reinigung verstopft.
Der Spänesack weist Löcher auf.
Ein Befestigungsband hält den Sack nicht mehr richtig.
Der Schalter funktioniert nicht mehr ordnungsgemäß.
Der Luftdurchsatz nimmt deutlich ab.
Ungewöhnlich viel Staub tritt aus dem Filtersystem aus.
Vor dem Austausch eines Bauteils sollte die genaue Ursache des Problems ermittelt werden.
Eine regelmäßige Wartung kann häufig umfangreichere Reparaturen verhindern.
Eine regelmäßige Wartung trägt dazu bei, die Leistung und Lebensdauer Ihrer Bernardo DC230 Absauganlage zu erhalten.
Zu den empfohlenen Wartungsmaßnahmen gehören:
Den Spänesack regelmäßig entleeren.
Den Filtersack gemäß den Herstellerangaben reinigen.
Die Filterpatrone warten, sofern Ihre Absauganlage damit ausgestattet ist.
Den Zustand der Befestigungsspannbänder überprüfen.
Die Dichtheit der Filter- und Spänesäcke kontrollieren.
Absaugschläuche und Anschlussstücke überprüfen.
Eventuelle Verstopfungen in den Leitungen entfernen.
Auf ungewöhnliche Geräusche und Vibrationen achten.
Das Lüftergehäuse auf Fremdkörper kontrollieren.
Die Befestigungen der Maschine regelmäßig überprüfen.
Die Lüftungsöffnungen des Motors freihalten.
Die ordnungsgemäße Funktion des Schalters kontrollieren.
Vor Wartungs- oder Reparaturarbeiten muss die Absauganlage ausgeschaltet, vollständig vom Stromnetz getrennt und der Stillstand des Lüfterrads abgewartet werden.
Verwenden Sie diese Absauganlage nicht zum Aufsaugen von Glut, heißer Asche, Flüssigkeiten oder Materialien, die vom Hersteller nicht zugelassen sind.
Eine herkömmliche Späneabsauganlage ersetzt kein speziell für sämtliche feinen oder gesundheitsgefährdenden Stäube ausgelegtes Filtersystem.
Bei Probois Machinoutils wissen wir, dass eine defekte Späneabsaugung den Betrieb einer Holzwerkstatt erheblich beeinträchtigen kann.
Deshalb erweitern wir kontinuierlich unser Sortiment an Ersatzteilen für Bernardo DC230 Späneabsauganlagen, um Wartungs- und Reparaturarbeiten zu erleichtern.
Bei Probois Machinoutils profitieren Sie von:
Einer eigenen Kategorie für die Bernardo DC230 Späneabsaugung.
Einem 750-W-Einphasenmotor, der für dieses Modell aufgeführt ist.
Einer Auswahl an Lüfterrädern und Absaugkomponenten.
Filtersäcken und Spänesäcken für kompatible Ausführungen.
Filterpatronen und Befestigungsspannbändern.
Elektrischen Komponenten für verschiedene kompatible Maschinen.
Beratung bei der Identifizierung geeigneter Ersatzteile.
Einem Kundendienst, der spezielle Ersatzteilanfragen prüfen kann.
Sie finden das benötigte Ersatzteil nicht in unserem Sortiment?
Teilen Sie uns die genaue Modellbezeichnung Ihrer Absauganlage, die Seriennummer und möglichst die Positionsnummer des benötigten Bauteils aus der Explosionszeichnung mit.
Wir können Ihre Anfrage prüfen und mögliche Beschaffungsmöglichkeiten ermitteln.
Entdecken Sie unsere Auswahl an Ersatzteilen für die Bernardo DC230 Späneabsaugung und verlängern Sie die Lebensdauer Ihrer Maschine durch regelmäßige Wartung und den Austausch defekter Komponenten.
