Eisen-Feststellschraube M8x10 MM Sechskantschlüssel 12 mm Schlüssel für Hobel, Hobel und kombinierte Zimmerei Holzmann und Bernardo
704 mm Kette für Holzmann und Bernardo Abricht- und Dickenhobel und Kombinationsholz wie unten aufgeführt
608 mm Kette für Holzmann und Bernardo Abricht-, Hobel- und Kombinationsholz gemäß der folgenden Liste
Motor 230V für Bernardo ADH250 und Holzmann HOB260ECO Abricht- und Dickenhobel
Trapezriemen für Abrichthobel-, Hobel- und Holzbearbeitungskombination gemäß der Liste unten
Spezialdrahtkondensator für Maschinenanlauf, Leistung 25µf
Auslaufwalze für Hobelmaschine Holzmann HOB260ECO und Bernardo ADH250P
Auslass des Sauggehäuses für Bernardo ADH250 und Holzmann HOB260ECO
Abdeckblech für Bernardo ADH250 und CWM250R
Scharnier Teil Nr. 15, kompatibel mit mehreren Bernardo und Holzmann Abricht- und Dickenhobelmaschinen. Ideales Ersatzteil.
Ersatz-Druckrolle (Ref.-Nr. 82 oder 313) kompatibel mit ADM260, AD260S, ADH250P und CWM260F. Sorgt für gleichmäßigen Druck, hohe Verschleißfestigkeit und eine schnelle Installation für optimale Maschinenleistung.
Ersatzbuchse (Hülse) Ref.-Nr. 573 und 311 kompatibel mit ADM260, AD260S, ADH250P, PT310 und FS310PS. Robustes Bauteil für präzise Führung, reduzierte Reibung und lange Lebensdauer.
Vorschubwalze (Ref.-Nr. 81 oder 314) kompatibel mit ADM260, AD260S, ADH250P und CWM260F. Sorgt für gleichmäßigen Druck, hohe Verschleißfestigkeit und eine schnelle Installation für optimale Maschinenleistung.
Druckfeder Ø17 x 54 mm mit 3 mm Drahtstärke, passend für verschiedene Bernardo-, Holzprofi- und Jean l'Ébéniste-Abricht-Dickenhobelmaschinen. Ersatzteil Nr. 84 bei den Modellen ADM/PT und Pos. 325 bei den Modellen FS310P und FS310PS.
Ersatz-Antriebsriemenscheibe für die Abricht- und Dickenhobelmaschinen Holzmann HOB260ECO und Bernardo ADH250. Ersatzteil für das Antriebssystem der Maschine.

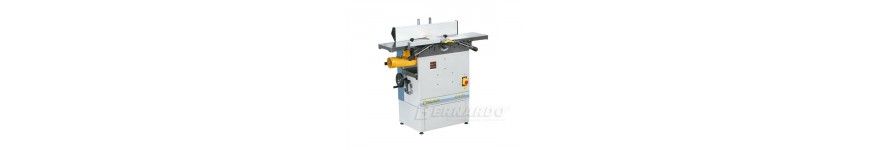

Die Bernardo ADH250 Abricht-Dickenhobelmaschine ist eine Holzbearbeitungsmaschine, die für das Abrichten und Dickenhobeln von Holz entwickelt wurde. Mit ihr lassen sich Holzflächen ebnen, Kanten gerade abrichten und Werkstücke auf eine gleichmäßige Stärke hobeln. Sie eignet sich damit für verschiedene Arbeiten in der Schreinerei, Tischlerei und im Möbelbau.
Im Laufe der Nutzung können bestimmte mechanische und elektrische Komponenten verschleißen oder einen Austausch erforderlich machen. Ein beschädigter Antriebsriemen, eine verschlissene Vorschubwalze, ein defekter Motor oder eine beschädigte Antriebskette können den Maschinenbetrieb beeinträchtigen und die Bearbeitungsqualität verringern.
Bei Probois Machinoutils bieten wir eine Auswahl an Ersatzteilen für die Bernardo ADH250 Abricht-Dickenhobelmaschine, damit Sie Ihre Maschine warten, defekte Komponenten ersetzen und ihre Lebensdauer verlängern können.
In dieser Kategorie finden Sie insbesondere einen SJD-Keilriemen mit 1080 mm Länge, einen 230-V-Motor, einen 25-µF-Kondensator, Antriebsketten, Einzugs- und Auszugswalzen, eine Riemenscheibe, Hobelmesser-Klemmschrauben, einen Späneabsauganschluss, einen Hobelwellenschutz und verschiedene mechanische Ersatzteile.
Bestimmte Artikel werden auch für die Bernardo ADH250P, die Holzmann HOB260ECO und weitere kompatible Maschinen angeboten. Vor der Bestellung sollten Sie unbedingt die Kompatibilitätsangaben des jeweiligen Artikels überprüfen.
Der SJD-Keilriemen mit 1080 mm Länge dient der Kraftübertragung zwischen den dafür vorgesehenen mechanischen Komponenten kompatibler Maschinen.
Ein Keilriemen in gutem Zustand ermöglicht eine gleichmäßige Kraftübertragung und hilft, Leistungsverluste durch Durchrutschen zu vermeiden.
Mit der Zeit können verschiedene Verschleißerscheinungen auftreten:
Risse auf der Riemenoberfläche.
Verformungen des Riemenprofils.
Starker Verschleiß der Riemenflanken.
Ungewöhnliche Geräusche während des Betriebs.
Durchrutschen oder unregelmäßige Kraftübertragung.
Ein beschädigter Riemen muss durch eine Ausführung ersetzt werden, die den Eigenschaften des Originalriemens entspricht.
Die Bezeichnung SJD 1080 mm sollte mit der Kennzeichnung des vorhandenen Riemens und den Angaben auf der Produktseite verglichen werden.
Außerdem empfiehlt es sich, den Zustand und die Ausrichtung der Riemenscheiben zu überprüfen, da mechanische Fehler zu einem vorzeitigen Verschleiß des neuen Riemens führen können.
Der Elektromotor der Bernardo ADH250 liefert die Energie, die für den Antrieb der verschiedenen Mechanismen der Abricht-Dickenhobelmaschine benötigt wird.
Unser Sortiment umfasst einen 230-V-Ersatzmotor, der insbesondere für folgende Maschinen angeboten wird:
Bernardo ADH250.
Holzmann HOB260ECO.
Ein Motoraustausch kann nach einem bestätigten elektrischen oder mechanischen Defekt erforderlich sein.
Eine Maschine, die nicht mehr startet oder scheinbar zu wenig Leistung besitzt, hat jedoch nicht zwangsläufig einen defekten Motor.
Bevor dieser ausgetauscht wird, sollten die Stromversorgung, der Kondensator, die Schaltvorrichtungen, das Antriebssystem und mögliche mechanische Blockierungen überprüft werden.
Auch eine zu große Spanabnahme, stumpfe Hobelmesser oder ein durchrutschender Riemen können während der Bearbeitung Probleme verursachen.
Ein Ersatzmotor muss den elektrischen und mechanischen Eigenschaften der jeweiligen Maschine entsprechen.
Der Betriebskondensator 25 µF 450 V ist ein elektrisches Bauteil, das bei bestimmten Einphasenmotoren eingesetzt wird.
Er unterstützt den Motorbetrieb entsprechend der Konstruktion des elektrischen Schaltkreises.
Unser Sortiment umfasst einen Betriebskondensator mit Anschlussleitungen, 25 µF und 450 V, für kompatible Anwendungen.
Ein defekter Kondensator kann unter anderem folgende Probleme verursachen:
Schwierigkeiten beim Motorstart.
Ein Motor, der brummt, sich aber nicht dreht.
Unregelmäßigen Motorbetrieb.
Vermindertes Drehmoment.
Ungewöhnliche Erwärmung des Motors.
Diese Symptome können jedoch unterschiedliche Ursachen haben. Deshalb ist es wichtig, die Fehlerursache vor dem Austausch des Kondensators zu überprüfen.
Achten Sie bei der Auswahl auf die Kapazität von 25 µF, die Nennspannung von 450 V, den Kondensatortyp, die Abmessungen und die Anschlussart.
Achtung: Ein Kondensator kann auch nach dem Trennen der Stromversorgung noch elektrisch geladen sein. Arbeiten an diesen Komponenten dürfen nur von entsprechend fachkundigen Personen unter Einhaltung geeigneter Sicherheitsmaßnahmen durchgeführt werden.
Die Antriebsketten für Abricht-Dickenhobelmaschinen übernehmen Aufgaben innerhalb der Antriebs- und Synchronisationsmechanismen kompatibler Maschinen.
Wir bieten insbesondere zwei Ausführungen an:
Antriebskette mit 704 mm Länge.
Antriebskette mit 608 mm Länge.
Diese Ketten werden je nach Artikelreferenz und Einbauposition für ausgewählte Maschinen der Marken Bernardo und Holzmann angeboten.
Eine verschlissene, gelängte oder beschädigte Kette kann mechanische Geräusche, ruckartige Bewegungen oder einen unregelmäßigen Betrieb des betreffenden Mechanismus verursachen.
Vor dem Austausch sollten der Zustand der Kette, der Kettenräder und der vorhandenen Spannvorrichtungen überprüft werden.
Die beiden angebotenen Längen dürfen nicht verwechselt werden.
Die Kompatibilität muss anhand des genauen Maschinenmodells und der Eigenschaften der Originalkette bestätigt werden.
Die Vorschubwalze spielt beim Dickenhobeln eine wichtige Rolle.
Sie unterstützt den Transport des Holzes durch die Maschine und trägt zu einem gleichmäßigen Vorschub bei.
Wir bieten eine Ersatz-Vorschubwalze an, die je nach Maschine der Position 81 oder 314 in der Explosionszeichnung entspricht.
Dieses Ersatzteil wird insbesondere für folgende Modelle angeboten:
Bernardo ADM260.
Bernardo AD260S.
Bernardo ADH250P.
Bernardo CWM260F.
Eine verschlissene oder beschädigte Vorschubwalze kann Schwierigkeiten beim Holzeinzug, ruckartige Bewegungen oder eine unzureichende Vorschubkraft verursachen.
Vorschubprobleme müssen jedoch nicht zwangsläufig von der Walze selbst ausgehen.
Auch eine Antriebskette, ein Kettenrad, falsche Einstellungen, eine zu große Spanabnahme oder Verschmutzungen innerhalb der Mechanik können dafür verantwortlich sein.
Überprüfen Sie vor der Bestellung das genaue Maschinenmodell und die entsprechende Positionsnummer in der Explosionszeichnung.
Die Auszugswalze unterstützt den Weitertransport des Holzes, nachdem es beim Dickenhobeln die Hobelwelle passiert hat.
Sie trägt dazu bei, dass das Werkstück gleichmäßig aus der Maschine geführt wird.
Wir bieten eine Ersatz-Auszugswalze an, die insbesondere für folgende Maschinen vorgesehen ist:
Bernardo ADH250P.
Holzmann HOB260ECO.
Eine beschädigte Walze kann einen unregelmäßigen Vorschub oder unerwünschte Spuren auf der Holzoberfläche verursachen.
Vor einem Austausch sollten der Oberflächenzustand, die freie Drehbarkeit und die Befestigung überprüft werden.
Die Auszugswalze und die Einzugswalze erfüllen unterschiedliche, sich ergänzende Aufgaben und dürfen nicht miteinander verwechselt werden.
Ihre technischen Eigenschaften und Einbaupositionen müssen anhand der Maschinendokumentation überprüft werden.
Die Andruckwalze unterstützt das Halten und Führen des Holzes während des Durchlaufs durch den Dickenhobelmechanismus.
Wir bieten eine Ersatz-Andruckwalze an, die je nach Maschinenmodell der Position 82 oder 313 entspricht.
Sie wird insbesondere für folgende Maschinen angeboten:
Bernardo ADM260.
Bernardo AD260S.
Bernardo ADH250P.
Bernardo CWM260F.
Eine beschädigte oder falsch positionierte Andruckwalze kann den Holztransport und die Gleichmäßigkeit der Bearbeitung beeinträchtigen.
Außerdem sollten die Federn, Halterungen und weiteren Komponenten des Mechanismus kontrolliert werden.
Ein falscher Anpressdruck kann auch durch eine fehlerhafte Einstellung oder ein anderes beschädigtes mechanisches Bauteil entstehen.
Die Antriebsriemenscheibe ist ein wichtiges Element der mechanischen Kraftübertragung.
Sie überträgt die Bewegung über das vom Hersteller vorgesehene Antriebssystem auf den jeweiligen Mechanismus.
Unser Sortiment umfasst eine Ersatz-Antriebsriemenscheibe, die für folgende Maschinen angeboten wird:
Bernardo ADH250.
Holzmann HOB260ECO.
Eine beschädigte Riemenscheibe kann vorzeitigen Riemenverschleiß, Vibrationen, ungewöhnliche Geräusche oder eine unregelmäßige Kraftübertragung verursachen.
Bei der Fehlersuche sollten die Ausrichtung der Riemenscheiben, ihre Befestigung und der Zustand des Antriebsriemens überprüft werden.
Vergleichen Sie vor der Bestellung die Abmessungen, den Bohrungsdurchmesser und die Eigenschaften der Originalriemenscheibe.
Die Klemmschrauben für Hobelmesser sind für die sichere Befestigung der Messer-Klemmelemente auf der Hobelwelle erforderlich.
Wir bieten M8 x 10 mm Sechskantschrauben mit Schlüsselweite 12 mm an, die für bestimmte Abricht-Dickenhobelmaschinen und kombinierte Holzbearbeitungsmaschinen der Marken Bernardo und Holzmann vorgesehen sind.
Diese Schrauben dienen entsprechend der Konstruktion der Hobelwelle zur Befestigung der Hobelmesser.
Eine Schraube mit beschädigtem Gewinde, verformtem Kopf oder unzureichender Klemmwirkung muss durch eine geeignete Ausführung ersetzt werden.
Die sichere Befestigung der Hobelmesser ist von entscheidender Bedeutung für die Betriebssicherheit.
Die Anweisungen des Herstellers müssen eingehalten werden. Schrauben mit ungeeigneten Abmessungen oder technischen Eigenschaften dürfen keinesfalls verwendet werden.
Nach Arbeiten an der Hobelwelle müssen sämtliche Befestigungselemente überprüft werden, bevor die Maschine wieder in Betrieb genommen wird.
Der Hobelwellenschutz verhindert beim Abrichten den direkten Zugang zu den nicht für die Bearbeitung benötigten Bereichen der Hobelwelle.
Unser Sortiment umfasst einen Ersatz-Hobelwellenschutz, der für folgende Maschinen angeboten wird:
Bernardo ADH250.
Bernardo CWM250R.
Dieses Bauteil ist ein wichtiger Bestandteil der Maschinensicherheit.
Ein gebrochener, verbogener oder nicht mehr korrekt positionierbarer Schutz muss repariert oder ersetzt werden.
Die vom Hersteller vorgesehenen Schutzvorrichtungen müssen erhalten bleiben und entsprechend den Abmessungen des Werkstücks richtig eingestellt werden.
Eine Abricht-Dickenhobelmaschine darf niemals mit fehlenden, beschädigten oder außer Funktion gesetzten Schutzvorrichtungen betrieben werden.
Der Späneabsauganschluss unterstützt die Abführung der Holzspäne, die beim Abrichten und Dickenhobeln entstehen.
Wir bieten einen Ersatz-Späneabsauganschluss an, der insbesondere mit folgenden Maschinen kompatibel ist:
Bernardo ADH250.
Holzmann HOB260ECO.
Ein gerissener, gebrochener oder falsch positionierter Anschluss kann die Späneabfuhr beeinträchtigen.
Eine unzureichende Absaugung kann dazu führen, dass sich Holzspäne in bestimmten Bereichen der Maschine ansammeln.
Deshalb sollten der Zustand der Absaugkanäle, Anschlüsse und der verwendeten Absauganlage regelmäßig überprüft werden.
Eine geeignete Späneabsauganlage trägt zu einer saubereren Arbeitsumgebung bei und reduziert die Ansammlung von Holzspänen während der Bearbeitung.
Bestimmte Abricht-Dickenhobelmaschinen verfügen über klappbare Tische oder bewegliche Elemente, die den Wechsel zwischen den Bearbeitungsarten oder den Zugang zu mechanischen Komponenten ermöglichen.
Wir bieten ein Ersatzscharnier entsprechend Position 15 an, das für verschiedene kompatible Bernardo und Holzmann Abricht-Dickenhobelmaschinen vorgesehen ist.
Ein beschädigtes Scharnier kann zu einer falschen Positionierung des getragenen Bauteils führen oder dessen Bewegung erschweren.
Vor dem Austausch sollten die Befestigungen und die zugehörigen Komponenten auf mögliche Verformungen überprüft werden.
Die Kompatibilität muss anhand der Explosionszeichnung des jeweiligen Maschinenmodells bestätigt werden.
Mechanische Buchsen und Hülsen können bewegliche Bauteile führen, abstützen oder die Reibung zwischen mechanischen Komponenten reduzieren.
Unser Sortiment umfasst eine Ersatzbuchse entsprechend den Positionen 573 und 311, abhängig vom jeweiligen Maschinenmodell.
Sie wird insbesondere für folgende Maschinen angeboten:
Bernardo ADM260.
Bernardo AD260S.
Bernardo ADH250P.
Bernardo PT310.
Bernardo FS310PS.
Eine verschlissene Buchse kann übermäßiges Spiel, mechanische Geräusche oder eine verringerte Präzision des betroffenen Mechanismus verursachen.
Vor der Bestellung sollten die Positionsnummer, die Abmessungen und der Einbauort des Bauteils überprüft werden.
Druckfedern werden in verschiedenen Mechanismen eingesetzt, um Druck auszuüben oder ein bewegliches Bauteil in seine Ausgangsposition zurückzuführen.
Wir bieten eine Druckfeder mit 17 mm Durchmesser und 54 mm Länge sowie einem Drahtdurchmesser von 3 mm an.
Dieses Bauteil entspricht insbesondere der Position 84 bei bestimmten ADM/PT-Maschinen und der Position 325 bei den Modellen FS310P und FS310PS.
Eine gebrochene, verformte oder ermüdete Feder kann die Funktion des zugehörigen Mechanismus beeinträchtigen.
Vor dem Austausch müssen die Abmessungen und die Einbauposition überprüft werden.
Auch die übrigen zugehörigen Komponenten sollten kontrolliert werden, um die Ursache des Problems festzustellen.
Bestimmte Ersatzteile für die Bernardo ADH250 werden auch für Abricht-Dickenhobelmaschinen ähnlicher Bauart angeboten.
Mehrere Artikel dieser Kategorie sind für die Holzmann HOB260ECO vorgesehen, darunter der 230-V-Motor, die Antriebsriemenscheibe, der Späneabsauganschluss und je nach Maschinenversion bestimmte Walzen.
Andere Komponenten sind für die Bernardo ADH250P bestimmt, insbesondere verschiedene Walzen, Buchsen und mechanische Bauteile.
Je nach Artikelreferenz bestehen außerdem Kompatibilitäten mit den Modellen Bernardo ADM260, AD260S, PT310, FS310PS und CWM260F.
Allerdings gilt: Ein Ersatzteil für die Bernardo ADH250 ist nicht automatisch mit der Bernardo ADH250P oder allen Versionen der Holzmann HOB260ECO kompatibel.
Mechanische und elektrische Eigenschaften können je nach Maschinenmodell und Baujahr unterschiedlich sein.
Deshalb müssen die Angaben auf jeder einzelnen Produktseite sorgfältig überprüft werden.
Eine regelmäßige Wartung hilft, die Leistungsfähigkeit Ihrer Bernardo ADH250 Abricht-Dickenhobelmaschine zu erhalten und das Risiko von Defekten zu verringern.
Wir empfehlen insbesondere folgende Kontrollen:
Den Antriebsriemen überprüfen, um Risse, Verformungen oder Anzeichen von Durchrutschen zu erkennen.
Antriebsketten und Kettenräder kontrollieren, um ungewöhnlichen Verschleiß oder Antriebsprobleme festzustellen.
Die Arbeitstische regelmäßig reinigen, um Holzspäne und Harzablagerungen zu entfernen.
Die Hobelmesser warten und bei Bedarf nachschärfen oder ersetzen.
Einzugs- und Auszugswalzen kontrollieren, um einen gleichmäßigen Holzvorschub sicherzustellen.
Riemenscheiben und ihre Befestigungen überprüfen, um Vibrationen und vorzeitigen Riemenverschleiß zu reduzieren.
Alle Schutzvorrichtungen vor jeder Verwendung kontrollieren.
Die Absaugkanäle freihalten, damit Holzspäne zuverlässig abgeführt werden können.
Die Spanabnahme an die Breite und Härte des Holzes anpassen.
Ein Leistungsverlust kann durch einen verschlissenen Riemen, stumpfe Hobelmesser oder eine zu große Spanabnahme verursacht werden.
Ebenso können Vorschubprobleme auf eine Antriebskette, eine Walze oder eine fehlerhafte Einstellung zurückzuführen sein.
Daher ist es sinnvoll, vor der Bestellung neuer Ersatzteile zunächst eine sorgfältige Fehlerdiagnose durchzuführen.
Sämtliche Wartungs- und Reparaturarbeiten dürfen nur bei ausgeschalteter und vollständig vom Stromnetz getrennter Maschine durchgeführt werden.
Wenn Sie ein Ersatzteil für die Bernardo ADH250 bestellen möchten, sollten Sie zunächst das genaue Maschinenmodell identifizieren.
Überprüfen Sie insbesondere, ob es sich um eine Bernardo ADH250 oder ADH250P handelt, da sich bestimmte Bauteile je nach Ausführung unterscheiden können.
Anschließend empfiehlt es sich, die Explosionszeichnung Ihrer Maschine zu konsultieren und die Positionsnummer des benötigten Ersatzteils zu notieren.
Bei Antriebsriemen müssen die Abmessungen und Kennzeichnungen überprüft werden.
Bei Antriebsketten sind die Länge und die Eigenschaften des Originalbauteils entscheidend.
Bei Motoren und Kondensatoren müssen die elektrischen Daten verglichen werden.
Bei Walzen, Riemenscheiben, Buchsen und anderen mechanischen Komponenten sollten die Abmessungen und Artikelreferenzen kontrolliert werden.
Diese Vorsichtsmaßnahmen helfen, Fehlbestellungen zu vermeiden und ein passendes Ersatzteil für Ihre Maschine auszuwählen.
Bei Probois Machinoutils bieten wir eine Auswahl an Antriebsriemen und Ersatzteilen für die Bernardo ADH250 Abricht-Dickenhobelmaschine, damit Sie Ihre Holzbearbeitungsmaschine warten und reparieren können.
Unser Sortiment umfasst insbesondere einen SJD-Keilriemen mit 1080 mm Länge, einen 230-V-Motor, einen Betriebskondensator mit 25 µF und 450 V, Antriebsketten mit 704 mm und 608 mm Länge, Einzugs- und Auszugswalzen, eine Antriebsriemenscheibe, Klemmschrauben für Hobelmesser, einen Hobelwellenschutz, einen Späneabsauganschluss, ein Scharnier, eine mechanische Buchse und eine Druckfeder.
Bestimmte Ersatzteile werden je nach Bauteil auch für die Maschinen Bernardo ADH250P, ADM260, AD260S und Holzmann HOB260ECO angeboten.
Unser Sortiment wird regelmäßig entsprechend der Produktverfügbarkeit und den Anforderungen unserer Kunden erweitert und angepasst.
Wenn Sie ein Ersatzteil suchen, das derzeit nicht in dieser Kategorie aufgeführt ist, können Sie uns kontaktieren. Bitte geben Sie das genaue Maschinenmodell und nach Möglichkeit die Positionsnummer des benötigten Bauteils aus der Explosionszeichnung an.
Entdecken Sie unsere Auswahl an Bernardo ADH250 Ersatzteilen, um Ihre Abricht-Dickenhobelmaschine zu reparieren, verschlissene Komponenten auszutauschen und die Lebensdauer Ihrer Holzbearbeitungsmaschine zu verlängern.
