Coppia spazzole per macchine diverse Bernardo Profi(centro)700BWV/700BQV/700TOP/550WQV/550LZ/750LZ/550WQ/KF25Pro/BF30Super
Tappi in carbonio per fresatrice e tornio in metallo Holzmann e Bernardo
Carboni per fresatrice e tornio in metallo Holzmann e Bernardo
Potenziometro per tornio in metallo Holzmann ED300FD, ED400FD e fresatrice
Che tu stia lavorando acciaio, alluminio o altri metalli, il variatore consente di selezionare la velocità ottimale per ogni operazione. Migliora precisione, finitura superficiale e comfort di utilizzo.
Cinghia 5M350 per fresatrici Bernardo KF20 e KF20L
Sostituisci il componente usurato con questa puleggia lato mandrino compatibile con fresatrici Bernardo KF20 e KF20L.

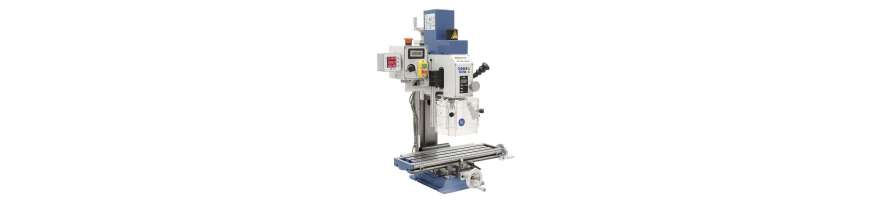

Scopri la nostra selezione di ricambi per trapano fresa Bernardo, destinati alla manutenzione, alla ricerca dei guasti e alla riparazione delle tue macchine utensili per la lavorazione dei metalli.
I trapani fresa Bernardo vengono utilizzati nelle officine meccaniche, nei reparti di manutenzione, nelle aziende di lavorazione dei metalli e nei laboratori di modellismo per eseguire numerose operazioni, tra cui foratura, fresatura, scanalatura, spianatura, alesatura e, a seconda dell'attrezzatura, maschiatura.
Queste macchine versatili permettono di lavorare diversi componenti metallici con precisione, a condizione di utilizzare utensili adeguati e di mantenere i gruppi meccanici correttamente regolati.
Con il passare del tempo, alcuni componenti possono usurarsi o danneggiarsi a causa delle vibrazioni, degli sforzi di taglio e dell'utilizzo ripetuto.
Una cinghia allentata, un ingranaggio danneggiato, un interruttore difettoso o un gioco eccessivo nelle guide possono compromettere le prestazioni e la precisione della macchina.
Da Probois Machinoutils proponiamo una selezione di ricambi meccanici ed elettrici per trapani fresa Bernardo, in funzione del modello e della disponibilità presso il produttore.
Il nostro obiettivo è facilitare la manutenzione e la riparazione della tua macchina, contribuendo a prolungarne la durata.
Un trapano fresa per metalli combina le funzioni di un trapano e di una fresatrice in un'unica macchina.
Permette di eseguire diverse lavorazioni, tra cui:
Foratura di diversi diametri.
Fresatura con frese a candela.
Spianatura.
Realizzazione di scanalature e sedi.
Alesatura.
Smussatura.
Maschiatura, quando la macchina è equipaggiata per questa funzione.
A seconda del modello, un trapano fresa Bernardo può essere dotato di trasmissione meccanica, regolazione elettronica della velocità, tavola a croce o testa di fresatura inclinabile.
La precisione delle lavorazioni dipende in gran parte dalle condizioni del mandrino, dei cuscinetti, delle guide e dei meccanismi di movimento della tavola.
I ricambi per trapani fresa Bernardo possono riguardare diversi gruppi meccanici ed elettrici.
A seconda del modello, i riferimenti disponibili presso il produttore possono comprendere:
Cinghie di trasmissione e pulegge.
Ingranaggi e pignoni.
Mandrini e componenti del mandrino.
Cuscinetti e supporti.
Motori elettrici.
Variatori di velocità e componenti elettronici.
Interruttori e pulsanti di comando.
Maniglie, leve e volantini.
Viti di avanzamento e chiocciole.
Lardoni ed elementi di guida.
Molle e meccanismi di avanzamento del cannotto.
Protezioni e dispositivi di sicurezza.
Viti ed elementi di fissaggio.
La disponibilità di questi componenti dipende dai riferimenti del produttore e dalle diverse versioni della macchina.
Non tutti i ricambi sono compatibili con ogni trapano fresa Bernardo.
Su determinate macchine, le cinghie di trasmissione trasferiscono la potenza dal motore al mandrino.
Svolgono un ruolo importante nel mantenimento di una rotazione regolare e nel corretto funzionamento della macchina.
Una cinghia usurata può provocare diversi sintomi:
Slittamento durante la lavorazione.
Perdita di potenza sotto carico.
Rumori insoliti.
Vibrazioni.
Difficoltà a mantenere una velocità costante.
Crepe o deterioramento visibile.
Prima di sostituire una cinghia, è importante controllarne la tensione e verificare le condizioni delle pulegge.
Una cinghia troppo tesa può sollecitare eccessivamente i cuscinetti, mentre una cinghia insufficientemente tesa può slittare.
Il profilo, la lunghezza e le dimensioni devono corrispondere alle specifiche del componente originale.
Alcuni trapani fresa Bernardo utilizzano ingranaggi per trasmettere il movimento o selezionare diverse gamme di velocità.
Questi componenti possono essere sottoposti a sforzi considerevoli durante le operazioni di foratura e fresatura.
Un ingranaggio danneggiato può provocare:
Rumori di battito o sferragliamento.
Trasmissione irregolare.
Vibrazioni.
Difficoltà nella selezione delle velocità.
Mancato azionamento del mandrino.
Quando un ingranaggio presenta denti rotti o un'usura importante, è consigliabile ricercare la causa del problema prima della sostituzione.
Il bloccaggio dell'utensile, un carico di taglio eccessivo o una manovra errata possono danneggiare la trasmissione.
Il numero di denti, le dimensioni, il foro e il sistema di fissaggio devono corrispondere al pezzo originale.
Il mandrino di fresatura è uno dei componenti più importanti di un trapano fresa per metalli.
Assicura la rotazione e il fissaggio dell'utensile da taglio.
A seconda del modello Bernardo, il mandrino può utilizzare attacchi con cono Morse o altri sistemi di portautensili previsti dal produttore.
Un mandrino danneggiato o usurato può provocare:
Errori di concentricità.
Vibrazioni durante la lavorazione.
Scarsa qualità della finitura superficiale.
Riduzione della precisione.
Rumori meccanici anomali.
Prima di considerare la sostituzione del mandrino, è necessario controllare i cuscinetti, i componenti di serraggio e le condizioni del portautensile.
Anche una fresa fissata in modo scorretto o un cono danneggiato può provocare difetti di lavorazione.
I cuscinetti del mandrino garantiscono una rotazione regolare e sostengono le forze generate durante le operazioni di lavorazione.
Su un trapano fresa possono essere sottoposti a carichi radiali e assiali importanti.
Cuscinetti usurati possono provocare surriscaldamento, rumori di rotazione, vibrazioni o gioco eccessivo.
Tuttavia, sintomi simili possono derivare anche da una regolazione errata o da un altro difetto meccanico.
La sostituzione dei cuscinetti del mandrino richiede particolare attenzione.
Il tipo di cuscinetto, le dimensioni, il metodo di montaggio e, quando previsto, il precarico devono rispettare le specifiche del produttore.
Un montaggio errato può compromettere la precisione della macchina o provocare un'usura prematura.
Il motore di un trapano fresa Bernardo fornisce la potenza necessaria alle operazioni di foratura e fresatura.
A seconda del modello, possono essere utilizzate diverse tecnologie di motorizzazione, tra cui motori a corrente continua controllati elettronicamente e altri sistemi elettrici.
Un problema al motore può provocare:
Mancato avviamento.
Riduzione della potenza di taglio.
Funzionamento irregolare.
Surriscaldamento eccessivo.
Arresti improvvisi.
Rumori insoliti.
Questi sintomi non significano necessariamente che il motore sia difettoso.
Un sovraccarico meccanico, problemi di trasmissione, un'alimentazione elettrica inadeguata o un variatore difettoso possono essere responsabili.
Prima di ordinare un motore di ricambio, è indispensabile verificare il riferimento esatto, la potenza, la tensione e le caratteristiche del componente originale.
Molti trapani fresa Bernardo a velocità variabile utilizzano un sistema elettronico per regolare la velocità di rotazione del mandrino.
Questo dispositivo permette di adattare più facilmente i parametri di taglio al diametro dell'utensile e al materiale lavorato.
Un variatore difettoso può provocare:
Assenza di rotazione del mandrino.
Velocità instabile.
Impossibilità di regolare la velocità.
Arresti improvvisi durante la lavorazione.
Funzionamento irregolare del motore.
Tuttavia, i problemi di regolazione della velocità possono derivare anche da un potenziometro, un sensore, un collegamento elettrico o dal motore stesso.
Le schede elettroniche e i variatori non sono componenti universali.
È sempre necessario verificare il riferimento esatto e la compatibilità con la versione della macchina.
Gli interruttori per trapani fresa Bernardo controllano l'avviamento, l'arresto e, a seconda del modello, altre funzioni operative.
Alcune macchine dispongono anche di pulsanti di arresto di emergenza, selettori e dispositivi di sicurezza.
Un interruttore difettoso può impedire l'avviamento o provocare un funzionamento intermittente.
Prima di sostituire un interruttore, controllare:
Il riferimento del produttore.
Le caratteristiche elettriche.
Il numero e il tipo di contatti.
Lo schema di collegamento.
La compatibilità con la macchina.
Due interruttori apparentemente identici possono avere caratteristiche elettriche differenti.
Tutti gli interventi elettrici devono essere eseguiti da personale qualificato, con la macchina scollegata dalla rete.
I volantini e le maniglie per fresatrici Bernardo vengono utilizzati per spostare la tavola a croce, regolare l'altezza della testa e azionare diversi meccanismi.
Questi componenti vengono utilizzati frequentemente durante le lavorazioni.
Con il tempo, una maniglia può rompersi, un volantino può sviluppare gioco o una manovella può diventare difficile da azionare.
La sostituzione di un componente usurato può contribuire a ripristinare movimenti più regolari e un maggiore comfort di utilizzo.
Prima dell'ordine, è necessario verificare le dimensioni, il foro, il sistema di fissaggio e il numero di posizione nell'esploso.
La tavola a croce di un trapano fresa permette di posizionare con precisione il pezzo lungo gli assi longitudinale e trasversale.
A seconda della struttura della macchina, i movimenti possono essere controllati mediante viti di avanzamento e chiocciole.
Con l'utilizzo regolare, questi componenti possono usurarsi e sviluppare gioco meccanico.
Un gioco eccessivo può provocare:
Riduzione della precisione di posizionamento.
Difficoltà a ottenere movimenti regolari.
Ritardo nel movimento quando si inverte la direzione.
Regolazioni meno affidabili.
È importante distinguere il normale gioco di inversione tra vite e chiocciola da un'usura eccessiva.
Prima della sostituzione, è consigliabile controllare le regolazioni, i fissaggi e lo stato dei componenti meccanici.
Alcuni trapani fresa Bernardo sono dotati di guide a coda di rondine regolabili su diversi assi.
Queste guide contribuiscono a mantenere la precisione dei movimenti della tavola e della testa.
I lardoni di regolazione permettono, a seconda della struttura, di regolare il gioco tra le superfici di scorrimento.
Una regolazione errata può provocare due problemi opposti:
Gioco eccessivo, con vibrazioni e riduzione della precisione.
Serraggio eccessivo, che rende difficili i movimenti.
Prima di sostituire un componente di guida, è consigliabile pulire le superfici, verificare la lubrificazione ed eseguire le regolazioni previste dal produttore.
Una manutenzione regolare contribuisce a limitare l'usura delle superfici di scorrimento.
Su un trapano fresa, il cannotto del mandrino può essere azionato mediante una leva, un meccanismo a cremagliera o un sistema di avanzamento fine.
Questi dispositivi permettono di muovere l'utensile con precisione durante le operazioni di foratura e fresatura.
A seconda del modello, possono comprendere:
Leve di azionamento.
Molle di richiamo.
Pignoni.
Alberi.
Viti di regolazione.
Dispositivi di bloccaggio.
Un meccanismo di avanzamento difettoso può provocare movimenti irregolari o difficoltà a mantenere la posizione desiderata.
Prima di ordinare un ricambio, è necessario identificare con precisione il componente danneggiato.
Un trapano fresa Bernardo che perde potenza non presenta necessariamente un motore difettoso.
Diversi fattori possono ridurre le prestazioni:
Frese o punte non affilate.
Velocità di rotazione errata.
Avanzamento eccessivo.
Profondità di passata troppo elevata.
Cinghia allentata o usurata.
Ingranaggio della trasmissione danneggiato.
Cuscinetto con resistenza meccanica anomala.
Alimentazione elettrica insufficiente.
Variatore elettronico difettoso.
Problemi al motore.
I parametri di taglio devono essere adattati al materiale, al diametro dell'utensile e alla potenza disponibile della macchina.
Sovraccarichi ripetuti possono danneggiare la trasmissione o i componenti elettrici.
Le vibrazioni di un trapano fresa possono avere diverse cause.
Una fresa fissata in modo insufficiente, un portautensile non adatto o una profondità di passata eccessiva possono generare vibrazioni importanti.
Anche il gioco nelle guide, un bloccaggio insufficiente del pezzo o un fissaggio inadeguato della macchina possono essere responsabili.
I principali elementi da controllare sono:
Il serraggio dell'utensile.
Le condizioni del portautensile.
Il fissaggio del pezzo.
I parametri di taglio.
Le guide della tavola.
I cuscinetti del mandrino.
Il fissaggio della testa e della macchina.
Prima di sostituire un componente, è importante identificare la causa effettiva delle vibrazioni.
Un trapano fresa Bernardo che non si avvia può presentare un guasto elettrico o meccanico.
Le possibili cause comprendono:
Problemi di alimentazione elettrica.
Interruttore difettoso.
Arresto di emergenza inserito.
Dispositivo di sicurezza non attivato.
Variatore elettronico difettoso.
Problemi al motore.
Componenti meccanici bloccati.
La ricerca del guasto deve essere eseguita in modo metodico, senza escludere i dispositivi di sicurezza.
Le riparazioni elettriche devono essere effettuate esclusivamente da personale adeguatamente qualificato.
Quando si ordina un ricambio per trapano fresa Bernardo, è fondamentale identificare il modello esatto della macchina.
Consigliamo di controllare:
La marca Bernardo.
Il modello completo.
Il numero di serie.
L'anno di produzione, quando disponibile.
La tensione di alimentazione.
Il riferimento del componente originale.
Il numero di posizione nell'esploso.
Le dimensioni del componente, quando necessario.
Queste informazioni sono particolarmente importanti per i componenti elettrici e le parti della trasmissione.
Due macchine con denominazioni simili possono utilizzare ricambi differenti.
Gli esplosi dei ricambi Bernardo permettono di identificare i componenti meccanici ed elettrici della macchina.
Ogni elemento è generalmente associato a un numero di posizione.
Questi documenti facilitano la ricerca di cinghie, ingranaggi, cuscinetti, maniglie, interruttori e altri componenti specifici.
È importante utilizzare la documentazione corrispondente alla versione esatta del trapano fresa.
Alcuni modelli possono aver subito modifiche tecniche durante la produzione.
Una manutenzione regolare contribuisce a preservare la precisione e le prestazioni della macchina.
Tra le operazioni consigliate troviamo:
Rimuovere i trucioli metallici dopo l'utilizzo.
Controllare regolarmente gli utensili di taglio.
Verificare il serraggio dei portautensili.
Prestare attenzione a rumori e vibrazioni anomali.
Controllare le cinghie di trasmissione, quando presenti.
Pulire e lubrificare le guide secondo il manuale.
Verificare i meccanismi di movimento della tavola.
Controllare il corretto funzionamento dei dispositivi di sicurezza.
Rispettare le indicazioni di manutenzione del produttore.
I trucioli metallici devono essere rimossi con strumenti adeguati e non con le mani nude, poiché i bordi taglienti possono provocare ferite.
Prima di qualsiasi intervento di manutenzione, la macchina deve essere spenta e scollegata dall'alimentazione elettrica.
Un trapano fresa rappresenta un investimento importante per un'officina meccanica.
Quando un guasto è causato da una cinghia, un interruttore, un ingranaggio o un altro componente sostituibile, non è sempre necessario cambiare l'intera macchina.
Una riparazione adeguata può prolungarne la durata e permettere di continuare a utilizzare un'attrezzatura già installata e regolata.
La sostituzione dei componenti usurati contribuisce inoltre a mantenere la precisione delle lavorazioni e a ridurre il rischio di ulteriori danni meccanici.
Da Probois Machinoutils trovi una selezione di ricambi per trapani fresa Bernardo destinati alla lavorazione dei metalli, pensata per facilitare la manutenzione e la riparazione delle tue macchine utensili.
Che tu stia cercando una cinghia, un ingranaggio, una maniglia, un interruttore, un componente elettrico o un ricambio meccanico specifico, consulta i riferimenti disponibili nel nostro catalogo.
La nostra selezione si evolve in funzione della disponibilità del produttore e dei ricambi proposti per i diversi modelli.
IMPORTANTE PRIMA DELL'ACQUISTO: verifica sempre la compatibilità di ogni ricambio con il tuo trapano fresa Bernardo. I componenti possono variare a seconda del modello, della tensione di alimentazione, del tipo di motore e dell'anno di produzione. Consulta l'esploso corrispondente alla tua macchina e controlla il riferimento o il numero di posizione del componente prima di effettuare l'ordine.
