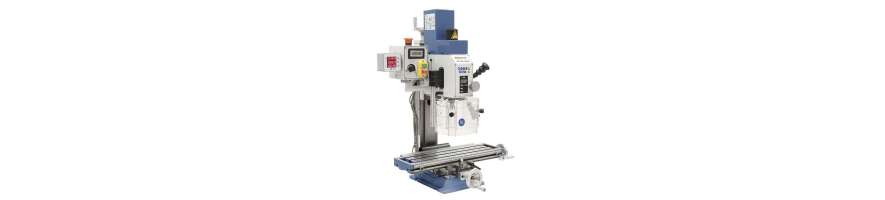

Descubre nuestra selección de repuestos para taladros fresadores Bernardo, destinados al mantenimiento, diagnóstico de averías y reparación de tus máquinas herramienta para trabajar metales.
Los taladros fresadores Bernardo se utilizan en talleres mecánicos, departamentos de mantenimiento, empresas de fabricación metálica y talleres de modelismo para realizar numerosas operaciones de mecanizado, como taladrado, fresado, ranurado, planeado, mandrinado y, dependiendo del equipamiento, roscado.
Estas máquinas versátiles permiten mecanizar diferentes componentes metálicos con precisión, siempre que se utilicen herramientas adecuadas y los conjuntos mecánicos estén correctamente ajustados.
Con el paso del tiempo, algunas piezas pueden desgastarse o deteriorarse debido a las vibraciones, los esfuerzos de corte y el uso repetido.
Una correa floja, un engranaje dañado, un interruptor defectuoso o una holgura excesiva en las guías pueden afectar al rendimiento y a la precisión de la máquina.
En Probois Machinoutils ofrecemos una selección de repuestos mecánicos y eléctricos para taladros fresadores Bernardo, según el modelo y la disponibilidad del fabricante.
Nuestro objetivo es facilitar el mantenimiento y la reparación de tu máquina, contribuyendo a prolongar su vida útil.
Un taladro fresador para metales combina las funciones de un taladro y una fresadora en una sola máquina.
Permite realizar diferentes operaciones de mecanizado, entre ellas:
Taladrado de agujeros de distintos diámetros.
Fresado con fresas de mango.
Planeado de superficies.
Realización de ranuras y alojamientos.
Mandrinado.
Achaflanado.
Roscado, cuando la máquina dispone del equipamiento necesario.
Dependiendo del modelo, un taladro fresador Bernardo puede incorporar una transmisión mecánica, regulación electrónica de velocidad, mesa de coordenadas o cabezal de fresado inclinable.
La precisión de las operaciones depende en gran medida del estado del husillo, los rodamientos, las guías y los mecanismos de desplazamiento de la mesa.
Los repuestos para taladros fresadores Bernardo pueden corresponder a diferentes conjuntos mecánicos y eléctricos.
Según el modelo, las referencias disponibles del fabricante pueden incluir:
Correas de transmisión y poleas.
Engranajes y piñones.
Husillos de fresado y sus componentes.
Rodamientos y soportes.
Motores eléctricos.
Variadores de velocidad y componentes electrónicos.
Interruptores y botones de mando.
Mangos, palancas y volantes.
Husillos de avance y tuercas.
Cuñas de ajuste y elementos de guiado.
Muelles y mecanismos de avance de la caña.
Protectores y dispositivos de seguridad.
Tornillos y elementos de fijación.
La disponibilidad de estos componentes depende de las referencias del fabricante y de las diferentes versiones de la máquina.
No todos los repuestos son compatibles con todos los taladros fresadores Bernardo.
En determinadas máquinas, las correas de transmisión transfieren la potencia del motor al husillo.
Desempeñan una función importante para mantener una rotación regular y garantizar el correcto funcionamiento de la máquina.
Una correa desgastada puede provocar varios síntomas:
Deslizamiento durante el mecanizado.
Pérdida de potencia bajo carga.
Ruidos inusuales.
Vibraciones.
Dificultad para mantener una velocidad constante.
Grietas o deterioro visible.
Antes de sustituir una correa, es importante comprobar su tensión y revisar el estado de las poleas.
Una correa demasiado tensada puede someter los rodamientos a esfuerzos excesivos, mientras que una correa insuficientemente tensada puede patinar.
El perfil, la longitud y las dimensiones deben corresponder a las especificaciones del componente original.
Algunos taladros fresadores Bernardo utilizan engranajes para transmitir el movimiento o seleccionar diferentes gamas de velocidad.
Estos componentes pueden estar sometidos a esfuerzos importantes durante las operaciones de taladrado y fresado.
Un engranaje dañado puede provocar:
Golpeteos o ruidos de traqueteo.
Transmisión irregular.
Vibraciones.
Dificultad para seleccionar una gama de velocidad.
Pérdida de accionamiento del husillo.
Cuando un engranaje presenta dientes rotos o un desgaste importante, conviene investigar la causa antes de sustituirlo.
El bloqueo de una herramienta, una carga de corte excesiva o una maniobra incorrecta pueden dañar la transmisión.
El número de dientes, las dimensiones, el diámetro interior y el sistema de fijación deben coincidir con los de la pieza original.
El husillo de fresado es uno de los componentes más importantes de un taladro fresador para metales.
Permite transmitir la rotación y sujetar correctamente la herramienta de corte.
Según el modelo Bernardo, el husillo puede utilizar conos Morse u otros sistemas de fijación de herramientas previstos por el fabricante.
Un husillo dañado o desgastado puede provocar:
Errores de concentricidad.
Vibraciones durante el mecanizado.
Mala calidad del acabado superficial.
Pérdida de precisión.
Ruidos mecánicos anormales.
Antes de considerar la sustitución del husillo, es necesario revisar los rodamientos, los componentes de sujeción y el estado del portaherramientas.
Una fresa mal fijada o un cono dañado también pueden provocar defectos de mecanizado.
Los rodamientos del husillo garantizan una rotación regular y soportan las fuerzas generadas durante las operaciones de mecanizado.
En un taladro fresador pueden estar sometidos a cargas radiales y axiales importantes.
Los rodamientos desgastados pueden provocar sobrecalentamiento, ruidos de rotación, vibraciones u holguras excesivas.
Sin embargo, síntomas similares también pueden deberse a un ajuste incorrecto o a otro defecto mecánico.
La sustitución de los rodamientos del husillo requiere especial atención.
El tipo de rodamiento, sus dimensiones, el procedimiento de montaje y, cuando corresponda, la precarga deben respetar las especificaciones del fabricante.
Un montaje incorrecto puede perjudicar la precisión de la máquina o provocar un desgaste prematuro.
El motor de un taladro fresador Bernardo proporciona la potencia necesaria para las operaciones de taladrado y fresado.
Según el modelo, pueden utilizarse diferentes tecnologías de motorización, incluidos motores de corriente continua controlados electrónicamente y otros sistemas eléctricos.
Un problema en el motor puede provocar:
Imposibilidad de arrancar.
Reducción de la potencia de corte.
Funcionamiento irregular.
Sobrecalentamiento excesivo.
Paradas inesperadas.
Ruidos inusuales.
Estos síntomas no significan necesariamente que el motor esté defectuoso.
Una sobrecarga mecánica, problemas de transmisión, una alimentación eléctrica inadecuada o un variador defectuoso también pueden ser responsables.
Antes de pedir un motor de repuesto, es indispensable comprobar la referencia exacta, la potencia, la tensión y las características del componente original.
Muchos taladros fresadores Bernardo de velocidad variable utilizan un sistema electrónico para regular la velocidad de rotación del husillo.
Este dispositivo permite adaptar más fácilmente los parámetros de corte al diámetro de la herramienta y al material mecanizado.
Un variador defectuoso puede provocar:
Ausencia de rotación del husillo.
Velocidad inestable.
Imposibilidad de regular la velocidad.
Paradas inesperadas durante el mecanizado.
Funcionamiento irregular del motor.
Sin embargo, los problemas de regulación de velocidad también pueden proceder de un potenciómetro, un sensor, una conexión eléctrica o del propio motor.
Las placas electrónicas y los variadores no son componentes universales.
Siempre es necesario comprobar la referencia exacta y la compatibilidad con la versión de la máquina.
Los interruptores para taladros fresadores Bernardo controlan el arranque, la parada y, según el modelo, otras funciones de la máquina.
Algunos equipos también incorporan botones de parada de emergencia, selectores y dispositivos de seguridad.
Un interruptor defectuoso puede impedir el arranque o provocar un funcionamiento intermitente.
Antes de sustituir un interruptor, comprueba:
La referencia del fabricante.
Las características eléctricas.
El número y tipo de contactos.
El esquema de conexión.
La compatibilidad con la máquina.
Dos interruptores aparentemente idénticos pueden tener características eléctricas diferentes.
Todas las intervenciones eléctricas deben ser realizadas por personal debidamente cualificado, con la máquina desconectada de la red.
Los volantes y mangos para fresadoras Bernardo se utilizan para desplazar la mesa de coordenadas, ajustar la altura del cabezal y accionar diferentes mecanismos.
Estos componentes se utilizan frecuentemente durante las operaciones de mecanizado.
Con el tiempo, un mango puede romperse, un volante puede presentar holgura o una manivela puede resultar difícil de accionar.
La sustitución de un componente desgastado puede contribuir a recuperar movimientos más regulares y una mayor comodidad de uso.
Antes de realizar el pedido, es necesario comprobar las dimensiones, el diámetro interior, el sistema de fijación y el número de posición en el despiece.
La mesa de coordenadas de un taladro fresador permite posicionar con precisión la pieza a lo largo de los ejes longitudinal y transversal.
Según la construcción de la máquina, estos movimientos pueden controlarse mediante husillos de avance y tuercas.
Con el uso regular, estos componentes pueden desgastarse y desarrollar holguras mecánicas.
Una holgura excesiva puede provocar:
Reducción de la precisión de posicionamiento.
Dificultad para conseguir movimientos regulares.
Retraso en el movimiento al invertir el sentido.
Ajustes menos fiables.
Es importante distinguir la holgura normal de inversión entre el husillo y la tuerca de un desgaste excesivo.
Antes de sustituir los componentes, conviene comprobar los ajustes, las fijaciones y el estado de las piezas mecánicas.
Algunos taladros fresadores Bernardo están equipados con guías de cola de milano ajustables en diferentes ejes.
Estas guías contribuyen a mantener la precisión de los movimientos de la mesa y del cabezal.
Las cuñas de ajuste permiten, según el diseño, regular la holgura entre las superficies de deslizamiento.
Un ajuste incorrecto puede provocar dos problemas opuestos:
Holgura excesiva, con vibraciones y pérdida de precisión.
Apriete excesivo, que dificulta los movimientos.
Antes de sustituir un elemento de guiado, se recomienda limpiar las superficies, comprobar la lubricación y realizar los ajustes previstos por el fabricante.
Un mantenimiento regular ayuda a limitar el desgaste de las superficies de deslizamiento.
En un taladro fresador, la caña del husillo puede accionarse mediante una palanca, un mecanismo de cremallera o un sistema de avance fino.
Estos dispositivos permiten desplazar la herramienta con precisión durante las operaciones de taladrado y fresado.
Dependiendo del modelo, pueden incluir:
Palancas de accionamiento.
Muelles de retorno.
Piñones.
Ejes.
Tornillos de ajuste.
Dispositivos de bloqueo.
Un mecanismo de avance defectuoso puede provocar movimientos irregulares o dificultades para mantener la posición deseada.
Antes de pedir un repuesto, es necesario identificar con precisión el componente dañado.
Un taladro fresador Bernardo que pierde potencia no tiene necesariamente un motor defectuoso.
Diversos factores pueden reducir su rendimiento:
Fresas o brocas desafiladas.
Velocidad de rotación incorrecta.
Avance excesivo.
Profundidad de pasada demasiado elevada.
Correa floja o desgastada.
Engranaje de transmisión dañado.
Rodamiento con resistencia mecánica anormal.
Alimentación eléctrica insuficiente.
Variador electrónico defectuoso.
Problemas en el motor.
Los parámetros de corte deben adaptarse al material, al diámetro de la herramienta y a la potencia disponible de la máquina.
Las sobrecargas repetidas pueden dañar la transmisión o los componentes eléctricos.
Las vibraciones en un taladro fresador pueden tener diferentes causas.
Una fresa insuficientemente sujeta, un portaherramientas inadecuado o una profundidad de pasada excesiva pueden generar vibraciones importantes.
Las holguras en las guías, una sujeción insuficiente de la pieza o una fijación inadecuada de la máquina también pueden ser responsables.
Los principales elementos que deben comprobarse son:
La sujeción de la herramienta de corte.
El estado del portaherramientas.
La fijación de la pieza.
Los parámetros de corte.
Las guías de la mesa.
Los rodamientos del husillo.
La fijación del cabezal y de la máquina.
Antes de sustituir un componente, es importante identificar la causa real de las vibraciones.
Un taladro fresador Bernardo que no arranca puede presentar una avería eléctrica o mecánica.
Las posibles causas incluyen:
Problemas de alimentación eléctrica.
Interruptor defectuoso.
Parada de emergencia activada.
Dispositivo de seguridad no activado.
Variador electrónico defectuoso.
Problemas en el motor.
Componentes mecánicos bloqueados.
El diagnóstico debe realizarse de manera metódica, sin anular los dispositivos de seguridad.
Las reparaciones eléctricas deben ser efectuadas únicamente por personal debidamente cualificado.
Al pedir un repuesto para taladro fresador Bernardo, es fundamental identificar el modelo exacto de la máquina.
Recomendamos comprobar:
La marca Bernardo.
El modelo completo.
El número de serie.
El año de fabricación, cuando esté disponible.
La tensión de alimentación.
La referencia del componente original.
El número de posición en el despiece.
Las dimensiones del componente, cuando sea necesario.
Estos datos son especialmente importantes para los componentes eléctricos y las piezas de transmisión.
Dos máquinas con denominaciones similares pueden utilizar repuestos diferentes.
Los despieces de Bernardo permiten identificar los componentes mecánicos y eléctricos de la máquina.
Cada elemento suele estar asociado a un número de posición.
Estos documentos facilitan la búsqueda de correas, engranajes, rodamientos, mangos, interruptores y otros componentes específicos.
Es importante utilizar la documentación correspondiente a la versión exacta del taladro fresador.
Algunos modelos pueden haber experimentado modificaciones técnicas durante su fabricación.
Un mantenimiento regular contribuye a conservar la precisión y el rendimiento de la máquina.
Entre las operaciones recomendadas se encuentran:
Retirar las virutas metálicas después del uso.
Revisar periódicamente las herramientas de corte.
Comprobar la sujeción de los portaherramientas.
Prestar atención a ruidos y vibraciones anormales.
Inspeccionar las correas de transmisión, cuando estén instaladas.
Limpiar y lubricar las guías según el manual.
Revisar los mecanismos de desplazamiento de la mesa.
Comprobar el correcto funcionamiento de los dispositivos de seguridad.
Respetar las recomendaciones de mantenimiento del fabricante.
Las virutas metálicas deben retirarse con herramientas adecuadas y no con las manos desnudas, ya que sus bordes cortantes pueden provocar lesiones.
Antes de cualquier intervención de mantenimiento, la máquina debe estar apagada y desconectada de la alimentación eléctrica.
Un taladro fresador representa una inversión importante para un taller mecánico.
Cuando una avería está causada por una correa, un interruptor, un engranaje u otro componente sustituible, no siempre es necesario cambiar toda la máquina.
Una reparación adecuada puede prolongar su vida útil y permitir seguir utilizando un equipo que ya está instalado y ajustado.
La sustitución de los componentes desgastados también contribuye a mantener la precisión del mecanizado y reducir el riesgo de daños mecánicos adicionales.
En Probois Machinoutils ofrecemos una selección de repuestos para taladros fresadores Bernardo destinados al trabajo de los metales, pensada para facilitar el mantenimiento y la reparación de tus máquinas herramienta.
Tanto si buscas una correa, un engranaje, un mango, un interruptor, un componente eléctrico o un repuesto mecánico específico, consulta las referencias disponibles en nuestro catálogo.
Nuestra selección evoluciona según la disponibilidad del fabricante y los repuestos ofrecidos para los diferentes modelos.
IMPORTANTE ANTES DE COMPRAR: comprueba siempre la compatibilidad de cada repuesto con tu taladro fresador Bernardo. Los componentes pueden variar según el modelo, la tensión de alimentación, el tipo de motor y el año de fabricación. Consulta el despiece correspondiente a tu máquina y verifica la referencia o el número de posición del componente antes de realizar el pedido.
