Ricambi e cinghie di trasmissione per pialla a filo e spessore Bernardo PT260

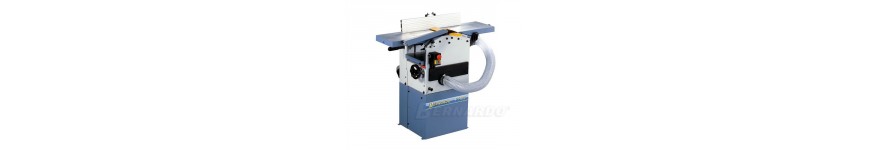

La pialla a filo e spessore Bernardo PT260 è una macchina per la lavorazione del legno progettata per eseguire operazioni di piallatura a filo e a spessore su pezzi di legno massello. Permette di spianare le superfici, raddrizzare i bordi e lavorare i pezzi fino a ottenere uno spessore uniforme prima dell'assemblaggio.

Dotata di un sistema di aspirazione dei trucioli integrato, questa macchina combina diversi meccanismi, tra cui la trasmissione del motore, l'azionamento dei rulli di avanzamento, la regolazione dell'altezza del piano di spessore e l'evacuazione dei trucioli.

Con il passare del tempo, alcuni componenti possono usurarsi, danneggiarsi o richiedere una sostituzione.

Da Probois Machinoutils proponiamo un'ampia selezione di cinghie di trasmissione e ricambi per pialla a filo e spessore Bernardo PT260, per consentirti di riparare la macchina e prolungarne la durata.

Il nostro catalogo comprende in particolare cinghie motore, cinghie della ventola di aspirazione, cinghie piatte, pulegge, motori elettrici, condensatori, rulli di avanzamento, piani di lavoro, componenti di regolazione, ricambi per l'aspirazione e dispositivi di sicurezza.

Cinghia di trasmissione motore 940J5 per Bernardo PT260

La cinghia motore della Bernardo PT260 trasmette il movimento del motore ai meccanismi azionati della macchina.

Una cinghia in buone condizioni è indispensabile per garantire una trasmissione regolare della potenza e un funzionamento affidabile.

Proponiamo la cinghia Poly-V 940J5, identificata anche come 370J, corrispondente alla posizione 116 del disegno esploso.

Questa cinghia presenta 5 nervature longitudinali ed è destinata a diverse pialle a filo e spessore compatibili, tra cui:

• Bernardo PT260 e PT260S.

• Bernardo PT305D e PT305DS.

• Holzmann HOB260ABS.

• Holzmann HOB305ABS e HOB305ABSSMW2.

Queste indicazioni di compatibilità riguardano le versioni a 230 V specificate nella relativa scheda prodotto.

Una cinghia motore usurata può provocare slittamenti, perdita di potenza o rumori insoliti durante il funzionamento.

Prima di sostituire il motore, è quindi consigliabile verificare le condizioni della cinghia e delle pulegge associate.

Cinghia della ventola 520J3 per aspirazione integrata

La Bernardo PT260 con aspirazione integrata utilizza anche una cinghia specifica per azionare la ventola del sistema di evacuazione dei trucioli.

Si tratta della cinghia Poly-V 520J3, identificata anche come 205J, corrispondente alla posizione 126A del disegno esploso.

Questa cinghia presenta 3 nervature.

La sua funzione è diversa da quella della cinghia motore principale: serve ad azionare la ventola di aspirazione.

Una cinghia della ventola danneggiata può ridurre o interrompere il funzionamento della ventola, compromettendo l'evacuazione dei trucioli.

In caso di problemi di aspirazione, è opportuno controllare la cinghia, la ventola, i condotti e gli altri componenti del sistema prima di sostituire un ricambio.

Cinghia piatta 695 x 10 mm per Bernardo PT260

Il nostro catalogo comprende anche una cinghia piatta da 695 x 10 mm, corrispondente alla posizione 151 del disegno esploso.

Questa cinghia è proposta per diverse pialle a filo e spessore Bernardo e Holzmann compatibili.

Non deve essere confusa con le cinghie Poly-V 940J5 e 520J3.

Ogni cinghia svolge una funzione specifica e possiede caratteristiche tecniche differenti.

Per scegliere il ricambio corretto, consigliamo di verificare:

• Il tipo di cinghia originale.

• Le sue dimensioni.

• Le marcature identificative.

• La posizione nel disegno esploso.

• Il modello esatto della macchina.

Questi controlli aiutano a evitare errori di ordinazione e a garantire un montaggio corretto.

Motore elettrico 230 V per Bernardo PT260

Il motore della pialla a filo e spessore Bernardo PT260 fornisce la potenza necessaria al funzionamento dei diversi meccanismi della macchina.

Proponiamo un motore di ricambio a 230 V, destinato in particolare alla Bernardo PT260 e alla Holzmann HOB260ABS.

La sostituzione del motore può essere necessaria quando è stato accertato un guasto elettrico o meccanico.

Tuttavia, una macchina che non si avvia o che sembra avere poca potenza non presenta necessariamente un motore difettoso.

Prima di ordinare un nuovo motore, è importante controllare l'alimentazione elettrica, l'interruttore, il condensatore, le cinghie di trasmissione e gli eventuali blocchi meccanici.

Anche una profondità di passata eccessiva o coltelli della pialla non affilati possono provocare un sovraccarico del motore.

Una diagnosi accurata permette di evitare la sostituzione inutile di un componente costoso.

Condensatore 40 µF e interruttore KJD17B per Bernardo PT260

I componenti elettrici della Bernardo PT260 sono essenziali per l'avviamento e il corretto funzionamento della macchina.

Proponiamo un condensatore CBB60 da 40 µF – 450 V, con dimensioni specifiche di 42 x 70 mm, destinato ad alcune pialle a filo e spessore dotate di aspirazione integrata.

Un condensatore difettoso può provocare difficoltà di avviamento, un ronzio del motore o l'impossibilità di avviare la rotazione.

Prima di effettuare un ordine, è tuttavia indispensabile verificare la referenza e le caratteristiche tecniche del condensatore originale.

Il nostro catalogo comprende inoltre un interruttore KJD17B a 230 V, corrispondente alla posizione 106, per diversi modelli Bernardo e Holzmann compatibili.

Un interruttore danneggiato può impedire l'avviamento della macchina.

Proponiamo anche un dispositivo di arresto di emergenza e una protezione da sovraccarico da 15 A, posizione 194, per determinate versioni a 230 V.

Questi componenti contribuiscono al funzionamento elettrico e alla sicurezza della macchina.

Qualsiasi intervento sui componenti elettrici deve essere eseguito con la macchina completamente scollegata dall'alimentazione e da personale qualificato.

Pulegge di trasmissione per pialla a filo e spessore Bernardo PT260

Le pulegge di trasmissione guidano le cinghie e trasferiscono il movimento tra i diversi meccanismi della macchina.

Il nostro catalogo comprende diverse pulegge per la Bernardo PT260:

• Puleggia, posizione 51.

• Puleggia, posizione 154.

• Puleggia motore, posizione 113, referenze 10002928 e 10017609.

• Puleggia di trasmissione con boccole per alcune macchine compatibili.

Una puleggia danneggiata, deformata o disallineata può provocare un'usura prematura delle cinghie, vibrazioni o rumori meccanici.

Proponiamo inoltre componenti complementari, come la vite di fissaggio della puleggia, posizione 157, la spina, posizione 50, e diversi alberi di trasmissione.

Prima di ordinare una puleggia, è necessario verificarne la posizione nel disegno esploso e il sistema di fissaggio.

Rullo di ingresso zigrinato e rullo di uscita per Bernardo PT260

I rulli di avanzamento della Bernardo PT260 trasportano il legno attraverso la macchina durante le operazioni di piallatura a spessore.

Le loro condizioni sono importanti per garantire un avanzamento regolare ed evitare problemi di trascinamento dei pezzi.

Proponiamo diversi tipi di rulli:

• Rullo di ingresso zigrinato, progettato per afferrare e trascinare il legno.

• Rullo di uscita liscio, che accompagna il pezzo dopo il passaggio attraverso l'albero portacoltelli.

• Rullo di uscita dentato, a seconda della configurazione della macchina e della referenza del ricambio.

Un rullo usurato o danneggiato può provocare un avanzamento irregolare, slittamenti o segni indesiderati sulla superficie del legno.

Tuttavia, i problemi di avanzamento possono dipendere anche da un pignone, una catena o un altro componente della trasmissione.

È quindi consigliabile controllare l'intero meccanismo di avanzamento prima di sostituire un rullo.

Catena, pignone e meccanismo di regolazione dell'altezza del piano di spessore

Il piano di spessore della Bernardo PT260 utilizza un meccanismo che permette di regolarne l'altezza in funzione dello spessore desiderato del legno.

Questo sistema comprende diversi componenti meccanici che possono richiedere una sostituzione dopo un utilizzo prolungato.

Proponiamo in particolare:

• Una catena da 51 maglie, corrispondente alla posizione 82.

• Un pignone della manovella, posizione 89.

• Un pignone della catena del piano, posizione 79.

• Un pignone di trasmissione, posizione 65.

• Un volantino di regolazione dell'altezza, posizione 96.

• Un volantino completo per il meccanismo di sollevamento e abbassamento del piano.

Una catena allentata, un pignone danneggiato o un volantino difettoso possono rendere difficile o irregolare la regolazione dell'altezza.

Prima di sostituire questi componenti, è importante verificare che il meccanismo non sia bloccato da trucioli, da una regolazione errata o da un altro elemento danneggiato.

Piano di ingresso, piano di uscita e piano di spessore per Bernardo PT260

I piani di piallatura a filo e a spessore sono fondamentali per ottenere superfici piane e pezzi di legno lavorati con precisione.

Costituiscono superfici di riferimento e devono rimanere puliti, correttamente regolati e in buone condizioni.

Nel nostro catalogo troverete:

• Un piano di ingresso della pialla a filo, posizione 35.

• Un piano di uscita della pialla a filo.

• Un piano di spessore di ricambio.

Un piano deformato o gravemente danneggiato può compromettere la precisione delle lavorazioni.

Tuttavia, i difetti di piallatura possono essere causati anche da piani regolati in modo scorretto, coltelli non posizionati correttamente o tecniche di lavorazione inadeguate.

Prima di sostituire un piano, è quindi consigliabile verificare le regolazioni e le condizioni generali della macchina.

Guida parallela e accessori di fissaggio per Bernardo PT260

La guida parallela della Bernardo PT260 permette di guidare i pezzi di legno durante la piallatura dei bordi.

Una guida correttamente fissata e regolata contribuisce a ottenere risultati precisi.

Proponiamo diversi componenti per questo meccanismo:

• Supporto della guida parallela.

• Leva di serraggio regolabile con base esagonale, posizioni 167 o 175.

• Leva di serraggio regolabile M10 con base cilindrica.

• Diversi elementi di fissaggio e bloccaggio della guida.

Una leva di serraggio danneggiata può impedire il corretto bloccaggio della guida.

Prima di sostituire l'intera guida, può quindi essere utile verificare se il problema riguarda soltanto un componente di fissaggio.

Ricambi per il sistema di aspirazione integrato Bernardo PT260

La Bernardo PT260 dispone di un sistema di aspirazione integrato progettato per facilitare l'evacuazione dei trucioli prodotti durante la piallatura a filo e a spessore.

Questo sistema comprende diversi componenti che possono essere sostituiti singolarmente.

Proponiamo in particolare:

• Un sacco filtrante in cotone.

• Una girante della ventola di aspirazione, posizione 120.

• Un albero della ventola, posizione 121.

• Un carter di aspirazione.

• Un carter di espulsione dei trucioli.

• Un raccordo per il sacco raccoglitrucioli.

• La cinghia della ventola 520J3.

Un problema di aspirazione può essere causato da una cinghia rotta, una ventola danneggiata, un condotto ostruito o un sacco filtrante deteriorato.

È quindi importante controllare l'intero sistema di aspirazione prima di ordinare un ricambio.

Un'efficace evacuazione dei trucioli contribuisce a limitare l'accumulo di residui nei meccanismi della macchina.

Coltelli pialla, cunei di serraggio e viti di fissaggio

Le condizioni dei coltelli della pialla influiscono notevolmente sulla qualità di taglio e sul carico richiesto al motore.

Coltelli non affilati possono provocare strappi delle fibre del legno, una finitura scadente e una maggiore resistenza al taglio.

Proponiamo inoltre componenti destinati al fissaggio dei coltelli, tra cui:

• Un cuneo di serraggio dei coltelli da 260 mm, venduto singolarmente senza viti.

• Viti di bloccaggio dei coltelli pialla.

• Diversi accessori di regolazione dei coltelli, in funzione delle caratteristiche dell'albero portacoltelli.

È indispensabile rispettare le dimensioni e i sistemi di fissaggio previsti dal produttore.

Un coltello posizionato in modo scorretto o non adeguatamente fissato può rappresentare un grave rischio durante l'utilizzo.

Protezione a ponte e dispositivi di sicurezza per Bernardo PT260

La protezione a ponte della Bernardo PT260 copre la parte non utilizzata dell'albero portacoltelli durante le operazioni di piallatura a filo.

Proponiamo inoltre diversi componenti di protezione, tra cui una protezione dei coltelli, posizione 45, e altri elementi destinati alla sicurezza dell'albero portacoltelli.

Questi componenti contribuiscono a ridurre il rischio di contatto con gli utensili da taglio in rotazione.

Una protezione rotta, mancante o non più funzionante correttamente deve essere riparata o sostituita prima di utilizzare nuovamente la macchina.

I dispositivi di sicurezza non devono mai essere rimossi o disattivati.

Ricambi compatibili anche con Holzmann HOB260ABS e altri modelli

Numerosi ricambi per Bernardo PT260 sono proposti anche per la Holzmann HOB260ABS.

A seconda della referenza, alcuni componenti possono essere compatibili anche con:

• Bernardo PT260S.

• Bernardo PT305D e PT305DS.

• Holzmann HOB305ABS.

• Holzmann HOB305ABSSMW2.

• Alcuni modelli Kity, Scheppach e Woodster.

È tuttavia importante distinguere le diverse versioni delle macchine, soprattutto per quanto riguarda la configurazione elettrica e le modifiche introdotte durante la produzione.

Un ricambio compatibile con la Bernardo PT260 non è automaticamente adatto a tutte le altre macchine elencate.

Per evitare errori, è indispensabile consultare le informazioni di compatibilità riportate nella scheda di ogni singolo prodotto.

Come effettuare la manutenzione della pialla a filo e spessore Bernardo PT260?

Una manutenzione regolare contribuisce a conservare le prestazioni della pialla a filo e spessore Bernardo PT260 e a ridurre il rischio di guasti.

Consigliamo in particolare di effettuare i seguenti controlli:

• Controllare regolarmente tutte e tre le cinghie di trasmissione e verificarne lo stato.

• Pulire i piani di piallatura a filo e a spessore per eliminare i depositi di resina.

• Verificare le condizioni dei coltelli pialla e procedere all'affilatura o alla sostituzione quando necessario.

• Controllare i rulli di avanzamento per mantenere un trascinamento regolare del legno.

• Ispezionare pulegge, catene e pignoni per individuare eventuali segni di usura anomala.

• Pulire il sistema di aspirazione integrato e verificare il corretto funzionamento della ventola.

• Controllare le protezioni e i dispositivi di sicurezza prima di ogni utilizzo.

• Rispettare le capacità della macchina, adattando la profondità di passata alla larghezza e alla durezza del legno.

Una cinghia troppo allentata può provocare una perdita di potenza, mentre una tensione eccessiva può sollecitare inutilmente i cuscinetti.

Allo stesso modo, piani o coltelli regolati in modo scorretto possono compromettere la qualità della piallatura anche quando nessun componente è effettivamente difettoso.

Prima di qualsiasi operazione di pulizia, manutenzione o sostituzione di un ricambio, la macchina deve essere spenta e completamente scollegata dall'alimentazione elettrica.

Tutti gli interventi devono essere eseguiti nel rispetto delle raccomandazioni del produttore.

Come scegliere il ricambio corretto per Bernardo PT260

Quando si ordina un ricambio per Bernardo PT260, è essenziale identificare con precisione il componente necessario.

Consigliamo di verificare il numero di posizione riportato nel disegno esploso della macchina e di confrontarlo con le informazioni presenti nella scheda prodotto.

Per le cinghie, è necessario controllare le marcature e le dimensioni.

Per pulegge, alberi, pignoni e rulli, occorre verificare le referenze e i sistemi di fissaggio.

Per i componenti elettrici, è importante assicurarsi che le caratteristiche tecniche corrispondano a quelle della macchina.

Questi controlli sono particolarmente importanti quando esistono diverse versioni o generazioni dello stesso modello.

Acquista i ricambi Bernardo PT260 da Probois Machinoutils

Da Probois Machinoutils proponiamo un'ampia gamma di cinghie di trasmissione e ricambi per pialla a filo e spessore Bernardo PT260, per aiutarti nella manutenzione e nella riparazione della tua macchina per la lavorazione del legno.

Il nostro catalogo comprende le cinghie 940J5, 520J3 e 695 x 10 mm, oltre a pulegge, rulli di avanzamento, catene, pignoni, motori a 230 V, condensatori, interruttori, piani di lavoro, guide, protezioni e componenti del sistema di aspirazione integrato.

Alcune referenze sono compatibili anche con la Holzmann HOB260ABS e con altri modelli Bernardo o Holzmann, a seconda della loro configurazione.

Il nostro assortimento viene regolarmente aggiornato in funzione della disponibilità dei prodotti e delle esigenze dei clienti.

Se cerchi un componente che non è ancora presente in questa categoria, puoi contattarci indicando il modello esatto della macchina e, quando possibile, il numero di posizione del ricambio riportato nel disegno esploso.

Scopri la nostra selezione di cinghie di trasmissione e ricambi Bernardo PT260 per riparare la tua pialla a filo e spessore, sostituire i componenti usurati e prolungare la durata della tua macchina per la lavorazione del legno.
