Ricambi per toupie Bernardo T500PF: cinghie, alberi e componenti di riparazione

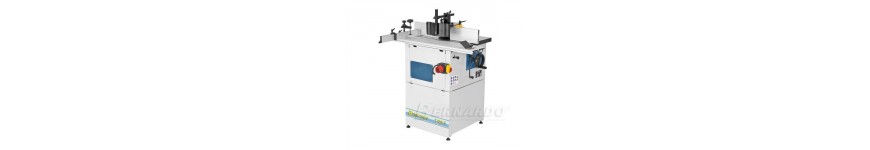

La toupie Bernardo T500PF è una macchina per la lavorazione del legno progettata per eseguire numerose operazioni di fresatura, profilatura, scanalatura e sagomatura. Grazie alla sua struttura compatta, al sistema di alberi intercambiabili e al carrello scorrevole in alluminio, rappresenta una soluzione versatile per gli appassionati di falegnameria, gli artigiani e i piccoli laboratori.

Come tutte le macchine per la lavorazione del legno, anche la Bernardo T500PF comprende diversi componenti meccanici sottoposti a sollecitazioni importanti durante il funzionamento. Le cinghie di trasmissione, gli alberi portautensili, i sistemi di serraggio e gli elementi di guida del carrello possono progressivamente usurarsi o danneggiarsi.

Da Probois Machinoutils proponiamo una selezione di ricambi per toupie Bernardo T500PF per facilitare la manutenzione, la riparazione e il prolungamento della vita utile della macchina.

In questa categoria puoi trovare in particolare la cinghia Poly-V 508J5, gli alberi intercambiabili, un rullo per carrello scorrevole, oltre a dadi e viti di serraggio M16.

Questi componenti svolgono funzioni essenziali nella trasmissione della potenza del motore, nel fissaggio degli utensili di fresatura, nella guida del carrello e nel montaggio degli accessori sull'albero.

La sostituzione dei componenti usurati con ricambi adeguati contribuisce a conservare le caratteristiche di funzionamento originali della macchina.

Caratteristiche tecniche della toupie Bernardo T500PF

La Bernardo T500PF è una fresatrice da banco per legno dotata di un albero intercambiabile con diametro di 30 mm, che permette di utilizzare numerosi utensili di fresatura compatibili.

La sua particolare configurazione consente inoltre di installare un secondo albero intercambiabile destinato alle frese per fresatrice verticale con gambo cilindrico.

Utilizzando pinze di serraggio adeguate, è possibile montare frese con gambo da 6, 8 e 12 mm.

Questa versatilità permette di realizzare differenti lavorazioni utilizzando un'unica macchina.

La Bernardo T500PF dispone di un piano di lavoro in ghisa da 600 × 400 mm, che offre una superficie stabile per l'appoggio dei pezzi di legno.

È inoltre equipaggiata con un carrello scorrevole in alluminio da 1000 × 215 mm, utile per guidare i pezzi durante determinate operazioni di fresatura.

Il sistema di trasmissione permette di selezionare quattro velocità di rotazione comprese tra 1400 e 8650 giri/min, in modo da adattare la velocità all'utensile e alla lavorazione.

Il motore sviluppa una potenza continua in servizio S1 di 1500 W e una potenza in servizio S6 di 2100 W.

La macchina è disponibile nelle versioni monofase da 230 V e trifase da 400 V.

Un raccordo di aspirazione da 100 mm permette di collegare un aspiratore per trucioli adeguato, facilitando l'evacuazione dei residui prodotti durante la fresatura.

Per mantenere le prestazioni della macchina, è importante controllare regolarmente i componenti meccanici e sostituire quelli danneggiati.

Cinghia Poly-V 508J5 per Bernardo T500PF

La cinghia Poly-V 508J5 per Bernardo T500PF è un componente essenziale del sistema di trasmissione.

La sua funzione consiste nel trasferire il movimento rotatorio del motore al meccanismo di azionamento dell'albero portautensili.

A differenza di una tradizionale cinghia trapezoidale, una cinghia Poly-V presenta diverse nervature longitudinali che si inseriscono nelle scanalature delle pulegge corrispondenti.

Questa configurazione permette una trasmissione regolare del movimento, mantenendo la flessibilità necessaria per un funzionamento affidabile.

La cinghia di trasmissione 508J5 presenta un profilo specifico che deve corrispondere alle caratteristiche del sistema di trasmissione della macchina.

Con il passare del tempo, una cinghia può deteriorarsi a causa delle sollecitazioni meccaniche, dei cambiamenti di velocità e dell'utilizzo ripetuto.

Una cinghia usurata può provocare slittamenti, rumori anomali o una riduzione dell'efficienza della trasmissione.

In alcuni casi, possono comparire crepe fino alla rottura completa della cinghia.

Il nostro catalogo comprende una cinghia Poly-V 508J5 compatibile con la toupie Bernardo T500PF, utilizzata anche su determinati modelli di toupie Holzmann, Kity e Jean l'ébéniste.

Prima di effettuare un ordine, è indispensabile verificare il codice riportato sulla cinghia originale.

Quando sostituire la cinghia di trasmissione di una toupie Bernardo?

Diversi sintomi possono indicare che la cinghia della Bernardo T500PF necessita di un controllo.

Una diminuzione evidente della velocità dell'albero durante la lavorazione può essere collegata a un problema di trasmissione.

Rumori insoliti provenienti dal vano delle pulegge possono indicare una cinghia danneggiata o posizionata in modo scorretto.

La presenza di crepe, nervature deteriorate o segni importanti di usura rappresenta un altro motivo per effettuare una verifica.

Tuttavia, questi sintomi non dipendono necessariamente dalla cinghia.

Anche una puleggia danneggiata, un disallineamento o un altro problema meccanico possono provocare effetti simili.

Prima di sostituire la cinghia, è quindi consigliabile controllarne le condizioni, verificare le pulegge ed esaminare il sistema di montaggio.

La macchina deve essere sempre scollegata dall'alimentazione elettrica prima di qualsiasi intervento.

Dopo la sostituzione, la cinghia deve essere posizionata correttamente sulle pulegge e il funzionamento della trasmissione verificato secondo le indicazioni del produttore.

Albero intercambiabile Ø30 mm per Bernardo T500PF

Una delle caratteristiche distintive della Bernardo T500PF è il sistema di alberi intercambiabili.

Questa soluzione permette di adattare la macchina a differenti tipologie di utensili per la lavorazione del legno.

L'albero intercambiabile posizione 65 è destinato a ricevere utensili di fresatura compatibili con un foro di montaggio da 30 mm.

Permette di installare teste portacoltelli per profilatura, utensili per scanalature e altri accessori compatibili con la macchina.

L'albero rappresenta un elemento fondamentale del sistema di taglio, poiché assicura il corretto posizionamento e il supporto degli utensili durante la rotazione.

Un albero danneggiato, deformato o eccessivamente usurato può compromettere la precisione delle lavorazioni e la sicurezza dell'operatore.

È quindi importante controllarne regolarmente le condizioni e verificare l'assenza di giochi anomali.

Il nostro catalogo comprende un albero intercambiabile posizione 65 per Bernardo T500PF, indicato anche per le toupie Holzmann FS160L e Jean l'ébéniste MX5108.

Prima della sostituzione, è necessario verificare il numero di posizione e le caratteristiche del montaggio originale.

Albero intercambiabile per frese da fresatrice verticale

Uno dei principali vantaggi della toupie Bernardo T500PF è la possibilità di utilizzare un secondo albero intercambiabile progettato per le frese da fresatrice verticale.

Questo albero intercambiabile posizione 66 permette di installare pinze di serraggio adatte alle frese compatibili.

La macchina può quindi accogliere frese con gambo da 6, 8 e 12 mm, a seconda della pinza utilizzata.

Questa configurazione amplia le possibilità di lavorazione, consentendo di realizzare differenti operazioni di profilatura, scanalatura e finitura.

L'albero destinato alle pinze è un componente meccanico specifico che deve essere installato correttamente.

Un montaggio scorretto o un albero danneggiato possono provocare vibrazioni o compromettere il fissaggio della fresa.

Da Probois Machinoutils proponiamo un albero intercambiabile posizione 66 per Bernardo T500PF, compatibile anche con determinati modelli Holzmann e Jean l'ébéniste.

Prima dell'utilizzo, è indispensabile verificare la compatibilità tra albero, pinza di serraggio e fresa.

Rullo per carrello scorrevole della Bernardo T500PF

Il carrello scorrevole della Bernardo T500PF facilita la guida dei pezzi di legno durante determinate operazioni di fresatura.

Il suo movimento deve rimanere fluido e regolare per garantire una buona precisione di lavorazione.

Il sistema di guida comprende diversi componenti meccanici che permettono lo spostamento controllato del carrello.

Tra questi elementi, il rullo rivestito per carrello scorrevole contribuisce al corretto movimento dell'insieme.

Con il passare del tempo, un rullo può usurarsi, deformarsi o perdere le sue caratteristiche di scorrimento.

Un rullo danneggiato può provocare movimenti irregolari del carrello, punti di resistenza o giochi eccessivi.

Il nostro catalogo comprende un rullo di ricambio per carrello scorrevole di toupie Bernardo, utilizzato anche su alcune macchine Kity, Scheppach e Jean l'ébéniste.

Prima di effettuare un ordine, è importante verificare le dimensioni del rullo e la compatibilità con il montaggio originale.

La sostituzione di un rullo usurato può contribuire a ripristinare uno scorrimento più fluido, purché gli altri componenti di guida siano in buone condizioni.

Dado di serraggio M16 per albero di toupie

Il dado di serraggio M16 per albero di toupie è un componente meccanico utilizzato per fissare gli utensili e gli accessori installati sull'albero.

Contribuisce al serraggio delle teste portacoltelli, degli anelli distanziatori e degli altri elementi di montaggio compatibili.

Questo tipo di componente deve presentare una filettatura in perfette condizioni per garantire un serraggio conforme alle specifiche del produttore.

Un dado con filettatura danneggiata o deformazioni visibili non deve essere riutilizzato.

Un serraggio scorretto può compromettere il mantenimento dell'utensile e provocare rischi importanti durante il funzionamento della macchina.

Il nostro catalogo comprende un dado di serraggio M16 per albero di toupie, adatto alle macchine dotate di un sistema di montaggio filettato compatibile.

Prima dell'acquisto, è indispensabile controllare il diametro, il passo della filettatura e le caratteristiche del dado originale.

Vite M16 × 55 mm per albero di toupie Ø30 mm

La vite M16 × 55 mm per albero di toupie Ø30 mm è un elemento di fissaggio utilizzato nel sistema di serraggio degli utensili di fresatura.

Questa vite a testa esagonale contribuisce a mantenere in posizione le teste portacoltelli, gli anelli distanziatori e gli altri accessori installati sull'albero.

Presenta una filettatura M16 e una lunghezza di 55 mm.

Come qualsiasi componente meccanico di fissaggio, deve essere mantenuta in perfette condizioni.

Una testa danneggiata, una filettatura usurata o una deformazione visibile possono impedire un montaggio corretto.

È importante non sostituire mai questa vite con un modello dalle caratteristiche soltanto approssimative.

La lunghezza, la filettatura e gli altri parametri devono corrispondere alle specifiche previste per il montaggio originale.

Prima di qualsiasi intervento, la macchina deve essere completamente ferma e scollegata dall'alimentazione elettrica.

Il serraggio deve essere effettuato utilizzando utensili adeguati e rispettando le istruzioni del produttore.

Come identificare il ricambio corretto per Bernardo T500PF?

Prima di ordinare un ricambio per toupie Bernardo T500PF, consigliamo di verificare il modello esatto della macchina.

La Bernardo T500PF è disponibile nelle versioni monofase da 230 V e trifase da 400 V.

Sebbene numerosi componenti meccanici possano essere comuni a entrambe le versioni, alcune parti possono presentare differenze a seconda della configurazione.

La targhetta identificativa rappresenta il primo elemento da consultare.

Permette di individuare il modello e le caratteristiche tecniche della macchina.

Anche il disegno esploso della Bernardo T500PF è particolarmente utile per identificare i ricambi e i relativi numeri di posizione.

Per gli alberi intercambiabili, le posizioni 65 e 66 permettono di distinguere i due differenti sistemi di montaggio.

Per la cinghia di trasmissione, il codice 508J5 deve essere confrontato con quello della cinghia originale.

Per i componenti di serraggio M16, è indispensabile verificare le dimensioni e le caratteristiche della filettatura.

Un confronto diretto con il componente smontato può facilitare ulteriormente l'identificazione.

Questo metodo permette di ridurre gli errori di ordinazione e di scegliere un ricambio adeguato alla macchina.

Problemi comuni della toupie Bernardo T500PF

Durante la vita utile della toupie Bernardo T500PF possono verificarsi differenti problemi meccanici.

Una diminuzione della velocità dell'albero durante la fresatura può dipendere da una cinghia usurata, da un problema di trasmissione o da una resistenza di taglio eccessiva.

Vibrazioni anomale possono essere provocate da un utensile montato in modo scorretto, da un albero danneggiato o da un difetto di serraggio.

Uno scorrimento irregolare del carrello può essere causato da un rullo usurato, da guide sporche o da componenti meccanici deteriorati.

Difficoltà nel montaggio di una testa portacoltelli possono inoltre indicare un problema relativo all'albero, agli anelli distanziatori o agli elementi di fissaggio.

In ogni caso, è importante identificare la causa effettiva del malfunzionamento prima di sostituire un componente.

Una macchina con un sistema di serraggio degli utensili difettoso o un problema meccanico potenzialmente pericoloso non deve essere utilizzata fino alla risoluzione del problema.

Come effettuare la manutenzione della Bernardo T500PF?

Una manutenzione regolare contribuisce a preservare le prestazioni e la durata della toupie Bernardo T500PF.

Dopo ogni utilizzo, consigliamo di pulire il piano di lavoro e rimuovere i trucioli accumulati nelle zone accessibili della macchina.

Il carrello scorrevole deve essere mantenuto pulito per garantire un movimento fluido e regolare.

Le guide, i componenti di serraggio e i meccanismi di regolazione devono essere controllati periodicamente.

Anche la cinghia di trasmissione deve essere ispezionata per individuare eventuali crepe, nervature danneggiate o segni di usura eccessiva.

Gli alberi intercambiabili devono rimanere puliti e privi di difetti che potrebbero compromettere il corretto montaggio degli utensili.

È inoltre importante verificare regolarmente lo stato degli anelli distanziatori, delle viti di fissaggio e dei dadi di serraggio.

L'utilizzo di un aspiratore per trucioli collegato al raccordo da 100 mm contribuisce a limitare l'accumulo di polvere e residui all'interno della macchina.

Prima di ogni utilizzo, i dispositivi di protezione e di guida devono essere installati e regolati correttamente.

Tutte le operazioni di manutenzione devono essere effettuate con la macchina scollegata dall'alimentazione elettrica.

Perché riparare una Bernardo T500PF invece di sostituirla?

La sostituzione di una cinghia di trasmissione usurata, di un albero intercambiabile danneggiato o di un componente di serraggio difettoso può contribuire a prolungare la vita utile di una toupie Bernardo T500PF.

Quando la macchina si trova ancora in buone condizioni generali, una riparazione adeguata rappresenta spesso una soluzione più economica rispetto alla sostituzione completa.

Questa scelta permette inoltre di ridurre i rifiuti e di evitare la sostituzione prematura delle attrezzature per falegnameria.

È tuttavia indispensabile scegliere ricambi compatibili e rispettare le indicazioni del produttore.

I componenti coinvolti nel fissaggio degli utensili rotanti richiedono particolare attenzione.

La sicurezza dell'operatore deve sempre rimanere la priorità.

Acquista i ricambi Bernardo T500PF da Probois Machinoutils

Da Probois Machinoutils proponiamo una selezione di ricambi per toupie Bernardo T500PF per facilitare la manutenzione e la riparazione della tua macchina per la lavorazione del legno.

In questa categoria puoi trovare:

• La cinghia Poly-V 508J5 per il sistema di trasmissione.

• L'albero intercambiabile posizione 65 per gli utensili di fresatura.

• L'albero intercambiabile posizione 66 per le pinze delle frese da fresatrice verticale.

• Il rullo rivestito per carrello scorrevole.

• Il dado di serraggio M16 per l'albero portautensili.

• La vite di fissaggio M16 × 55 mm per albero di toupie Ø30 mm.

Questi componenti permettono di effettuare interventi sui principali sistemi di trasmissione, guida e fissaggio della macchina.

Prima di effettuare un ordine, consigliamo di verificare il riferimento esatto della macchina e confrontare il componente necessario con il relativo disegno esploso.

Se cerchi un altro ricambio, il nostro servizio clienti può aiutarti a identificarlo utilizzando il modello della macchina, la targhetta identificativa o il numero di posizione indicato nello schema tecnico, in base alla disponibilità presso il produttore.

Scopri i ricambi per toupie Bernardo T500PF da Probois Machinoutils per mantenere la tua macchina in buone condizioni, sostituire i componenti difettosi e prolungarne la durata.
