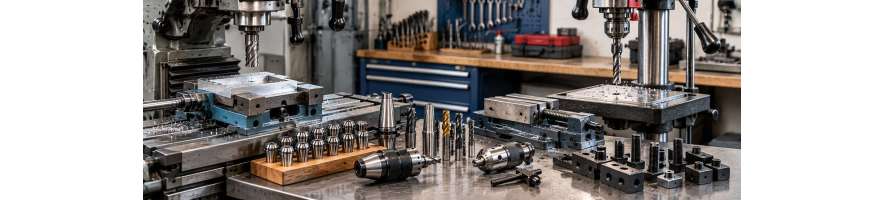

Kit di staffaggio per tavola di macchina utensile: fissaggio sicuro dei pezzi per lavorazioni precise
Il kit di staffaggio per tavola di macchina utensile è un insieme di accessori progettati per fissare saldamente i pezzi da lavorare sul piano di una macchina. Generalmente composto da staffe di serraggio, prigionieri filettati, dadi a T, dadi di serraggio e blocchetti a gradini, permette di realizzare diverse configurazioni di bloccaggio adatte alla forma e alle dimensioni dei componenti da lavorare.
Utilizzato principalmente su fresatrici, trapani-fresatrici e altre macchine utensili dotate di tavole con cave a T, un set di staffaggio rappresenta una soluzione versatile per immobilizzare i componenti metallici durante le operazioni di lavorazione.
Da Probois Machinoutils proponiamo una selezione di kit di staffaggio per macchine utensili destinati alle officine meccaniche, agli artigiani, ai professionisti della lavorazione dei metalli e agli appassionati di meccanica. Disponibili in diverse dimensioni, questi set consentono di attrezzare una macchina in funzione delle caratteristiche della sua tavola e delle operazioni da eseguire.
Che cos'è un kit di staffaggio per macchina utensile?
Un kit di staffaggio, chiamato anche set di staffaggio per fresatrice, comprende diversi elementi di fissaggio che permettono di bloccare direttamente un pezzo sulla tavola di una macchina utensile.
A differenza di una morsa, che generalmente trattiene il componente tra due ganasce, un sistema di staffaggio utilizza staffe e accessori di fissaggio per esercitare una pressione su determinate zone del pezzo.
Questo metodo è particolarmente interessante quando il componente è troppo grande, troppo lungo oppure presenta una forma irregolare che rende difficile il corretto bloccaggio in una morsa tradizionale.
Un kit di staffaggio può essere utilizzato anche per fissare determinate attrezzature, supporti o dispositivi di posizionamento compatibili con la macchina.
Un tipico set di bloccaggio per cave a T può comprendere i seguenti elementi:
- Staffe di serraggio: esercitano una pressione sul pezzo per mantenerlo contro la tavola della macchina o contro appositi supporti.
- Prigionieri filettati: collegano i diversi componenti di serraggio e permettono di adattare l'altezza del montaggio.
- Dadi a T: vengono inseriti nelle cave della tavola per creare punti di ancoraggio.
- Dadi di serraggio: consentono di applicare e mantenere la forza di bloccaggio necessaria.
- Blocchetti a gradini: sostengono le staffe a diverse altezze.
- Accessori supplementari: a seconda del kit, possono essere presenti rondelle o altri elementi di fissaggio.
La composizione esatta varia da un prodotto all'altro. Prima dell'acquisto è quindi importante verificare le caratteristiche tecniche e il contenuto della confezione.
Perché utilizzare un set di staffaggio su una fresatrice?
Durante le operazioni di lavorazione dei metalli, le forze generate dall'utensile da taglio possono provocare movimenti o vibrazioni se il pezzo non è fissato correttamente.
Un kit di staffaggio per fresatrice permette di creare diversi punti di bloccaggio, contribuendo a stabilizzare il componente sulla tavola della macchina.
Questo metodo offre numerosi vantaggi:
- Fissaggio affidabile: le staffe mantengono il pezzo in posizione durante le operazioni compatibili con il montaggio.
- Grande versatilità: i diversi componenti permettono di realizzare molte configurazioni di serraggio.
- Adatto a pezzi voluminosi: il bloccaggio diretto può essere utile per componenti difficili da inserire in una morsa.
- Altezza regolabile: i blocchetti a gradini permettono di adattare il supporto delle staffe.
- Più punti di serraggio: è possibile utilizzare diverse staffe per stabilizzare pezzi di forme differenti.
- Utilizzo delle cave a T: i dadi compatibili permettono di sfruttare i punti di fissaggio previsti sulla tavola della macchina.
Il montaggio deve tuttavia essere progettato e posizionato correttamente. Una pressione eccessiva può deformare alcuni componenti, mentre un serraggio insufficiente può consentire movimenti indesiderati durante la lavorazione.
Prima di avviare la macchina è quindi indispensabile controllare la stabilità dell'intero sistema di fissaggio.
Staffa di serraggio per macchina utensile: mantenere il pezzo sulla tavola
La staffa di serraggio per macchina utensile è uno degli elementi principali di un kit di staffaggio. La sua funzione consiste nell'esercitare una pressione su una zona specifica del componente da immobilizzare.
A seconda della forma e della configurazione del montaggio, la staffa può essere utilizzata per bloccare il pezzo direttamente contro la tavola oppure contro supporti adeguati.
Generalmente viene associata a un prigioniero filettato, a un dado di serraggio e a un elemento di supporto posizionato nella parte posteriore.
Per ottenere un fissaggio affidabile, è importante che la staffa sia correttamente sostenuta nei suoi punti di appoggio e che la pressione venga applicata su una zona sufficientemente resistente del pezzo.
Una staffa posizionata in modo scorretto può scivolare, deformarsi oppure esercitare una forza nella direzione sbagliata.
Durante la preparazione del montaggio bisogna quindi considerare la forma del componente, la sua rigidità, le superfici di contatto e le forze previste durante la lavorazione.
L'utilizzo di appoggi e spessori appropriati può contribuire a realizzare un sistema di bloccaggio più stabile.
Dadi a T e prigionieri filettati: elementi essenziali per il fissaggio sulla tavola
I dadi a T per fresatrice permettono di creare punti di ancoraggio all'interno delle cave presenti sulla tavola della macchina.
Sono progettati per inserirsi nel profilo delle cave a T e accogliere gli elementi filettati necessari al sistema di staffaggio.
I prigionieri filettati per staffaggio collegano questi punti di ancoraggio alle staffe di serraggio e ai relativi dadi.
La compatibilità tra i dadi a T e la tavola della macchina è fondamentale. Non è sufficiente scegliere un dado con la filettatura corretta: anche le sue dimensioni esterne devono corrispondere al profilo della cava.
Un dado troppo grande non potrà essere inserito correttamente. Un dado troppo piccolo o con una forma non adatta potrebbe invece non garantire un appoggio sufficiente.
Anche la lunghezza dei prigionieri deve essere scelta in funzione dell'altezza del pezzo, della posizione delle staffe e della configurazione complessiva del montaggio.
Tutti gli elementi filettati devono essere compatibili tra loro e utilizzati secondo le indicazioni del produttore.
La corretta combinazione di dadi a T, prigionieri e dadi di serraggio è indispensabile per ottenere un sistema di fissaggio affidabile.
Blocchetti a gradini per staffaggio: regolare l'altezza delle staffe
I blocchetti a gradini per staffaggio vengono utilizzati per sostenere la parte posteriore delle staffe di serraggio a diverse altezze.
Sono particolarmente utili quando il componente da fissare si trova a un livello superiore rispetto alla superficie della tavola oppure poggia su ulteriori supporti di posizionamento.
La loro struttura a gradini offre diversi livelli di appoggio, permettendo di adattare la posizione della staffa allo spessore del pezzo.
Combinando correttamente una staffa con un blocchetto a gradini, è possibile realizzare una configurazione in cui la forza di serraggio viene applicata in modo appropriato.
È importante verificare che le superfici di appoggio siano stabili e che la staffa non poggi su una zona che potrebbe scivolare durante la lavorazione.
I blocchetti devono inoltre possedere una resistenza sufficiente per sopportare le forze applicate.
Una corretta distribuzione dei punti di appoggio contribuisce a migliorare la stabilità del montaggio e a ridurre il rischio di deformazione del componente.
Prima dell'inizio della lavorazione è opportuno controllare che tutti i supporti siano posizionati correttamente.
Come scegliere un kit di staffaggio compatibile con le cave a T della macchina?
La scelta di un kit di staffaggio per fresatrice o trapano-fresatrice dipende principalmente dalle dimensioni delle cave a T presenti sulla tavola della macchina.
Queste cave accolgono gli elementi di fissaggio e devono essere compatibili con i dadi forniti nel kit.
I set di staffaggio sono disponibili in diverse dimensioni, in particolare in funzione della larghezza delle cave e del diametro delle filettature.
Prima di scegliere un kit è importante verificare le seguenti caratteristiche:
- Larghezza della cava a T: l'apertura deve essere compatibile con le dimensioni dei dadi forniti.
- Profilo della cava: le dimensioni interne devono permettere un corretto appoggio dei dadi a T.
- Diametro della filettatura: prigionieri e dadi devono essere compatibili tra loro.
- Lunghezza dei prigionieri: deve permettere il serraggio di pezzi con altezze differenti.
- Dimensioni delle staffe: devono essere adatte ai componenti e ai punti di appoggio disponibili.
- Altezza dei blocchetti a gradini: deve corrispondere alle configurazioni di montaggio previste.
- Contenuto del kit: il numero e il tipo di elementi devono rispondere alle esigenze dell'officina.
È consigliabile consultare il manuale della macchina oppure misurare accuratamente le cave a T prima di effettuare l'ordine.
Una designazione come M10, M12 o M14 indica generalmente il diametro metrico della filettatura e non necessariamente la larghezza della cava a T.
Queste due dimensioni devono essere verificate separatamente per evitare errori di compatibilità.
Quando si sostituisce un kit già utilizzato, confrontare le dimensioni dei dadi a T originali con quelle del nuovo set può aiutare a individuare il prodotto corretto.
Su quali macchine si può utilizzare un kit di staffaggio?
Un kit di staffaggio per tavola di macchina utensile può essere utilizzato su diversi tipi di attrezzature dotate di punti di fissaggio compatibili.
Il suo impiego è particolarmente comune sulle fresatrici e sui trapani-fresatrici con tavole dotate di cave a T.
Su una fresatrice, il bloccaggio diretto permette di fissare piastre metalliche, blocchi e componenti le cui dimensioni rendono poco pratico l'utilizzo di una morsa.
Su un trapano-fresatrice, un set di staffaggio adeguato può servire a immobilizzare i pezzi durante le operazioni di foratura e le altre lavorazioni consentite dal produttore della macchina.
Alcune configurazioni possono essere utilizzate anche su trapani a colonna dotati di tavole compatibili, purché le dimensioni degli elementi di fissaggio e i carichi ammissibili siano appropriati.
Non bisogna tuttavia considerare automaticamente un kit di staffaggio come universale per tutte le macchine utensili.
La costruzione della tavola, la resistenza degli elementi di fissaggio e le forze generate durante la lavorazione devono sempre essere prese in considerazione.
La corretta compatibilità tra macchina, accessori di serraggio e pezzo è fondamentale per ottenere un fissaggio stabile e sicuro.
Qual è la differenza tra un kit di staffaggio e una morsa per macchina utensile?
Una morsa per macchina utensile e un kit di staffaggio hanno entrambi lo scopo di mantenere i componenti in posizione durante le lavorazioni, ma funzionano in modo differente.
Una morsa utilizza generalmente due ganasce per bloccare il pezzo. Rappresenta una soluzione pratica per i componenti che possono essere posizionati correttamente tra le superfici di serraggio.
Un kit di staffaggio permette invece di fissare direttamente il componente sulla tavola mediante diverse staffe e punti di ancoraggio.
Questo sistema può risultare particolarmente utile per pezzi piatti di grandi dimensioni, componenti con forme irregolari oppure elementi che richiedono diversi punti di bloccaggio.
Una morsa è spesso più rapida da utilizzare per lavorazioni ripetitive su piccoli pezzi, mentre lo staffaggio diretto offre maggiore libertà per configurazioni particolari.
Questi due sistemi sono quindi complementari all'interno di un'officina meccanica.
La scelta dipende dalla geometria del pezzo, dalle operazioni previste e dalle possibilità di fissaggio offerte dalla macchina.
Come realizzare uno staffaggio corretto sulla tavola di una fresatrice?
Un corretto staffaggio sulla tavola di una fresatrice richiede una preparazione accurata delle superfici di appoggio e una scelta appropriata dei punti di serraggio.
Prima dell'installazione è consigliabile pulire la tavola della macchina, le cave a T e le superfici di contatto del componente.
I trucioli metallici e altri residui possono impedire un appoggio uniforme e compromettere il posizionamento.
I dadi a T devono quindi essere inseriti nelle cave appropriate e collegati ai prigionieri e alle staffe di serraggio.
I blocchetti a gradini devono sostenere correttamente le staffe affinché venga applicata una forza di bloccaggio adeguata.
Prima di avviare la macchina è importante controllare che:
- Il pezzo poggi su superfici di supporto stabili.
- I dadi a T siano correttamente inseriti nelle cave.
- I prigionieri e i dadi siano compatibili e in buone condizioni.
- Le staffe esercitino pressione su zone appropriate del componente.
- I blocchetti a gradini siano posizionati correttamente.
- Il pezzo non presenti movimenti indesiderati.
- L'utensile da taglio non possa entrare in contatto con gli elementi di staffaggio.
Quando vengono utilizzate più staffe, il serraggio deve essere effettuato progressivamente e in modo equilibrato.
È inoltre necessario prevedere uno spazio sufficiente per i movimenti della tavola e dell'utensile.
Qualsiasi modifica del montaggio deve essere eseguita esclusivamente con la macchina completamente ferma.
Non bisogna mai tentare di riposizionare o trattenere manualmente un pezzo allentato mentre la macchina è in funzione.
Come pulire, mantenere e conservare un kit di staffaggio?
Un set di staffaggio per la lavorazione dei metalli comprende diversi componenti metallici che richiedono una manutenzione regolare per conservarne le caratteristiche e il corretto funzionamento.
Dopo l'utilizzo è consigliabile pulire le staffe, i prigionieri filettati, i dadi a T e i blocchetti a gradini per eliminare trucioli e residui di lavorazione.
Le filettature devono essere controllate per individuare eventuali danneggiamenti, deformazioni o fenomeni di corrosione importanti.
I componenti danneggiati non devono essere riutilizzati senza un controllo adeguato, poiché potrebbero compromettere l'affidabilità del sistema di bloccaggio.
Secondo le raccomandazioni del produttore, è possibile applicare una leggera protezione anticorrosione sulle superfici metalliche appropriate.
È inoltre preferibile conservare i diversi elementi in modo ordinato, utilizzando il supporto o la custodia originale quando forniti.
Una conservazione organizzata facilita l'identificazione delle dimensioni e permette di trovare rapidamente i componenti necessari per ogni montaggio.
Controlli regolari e una corretta conservazione contribuiscono a prolungare la durata del kit di staffaggio.
Perché acquistare un kit di staffaggio da Probois Machinoutils?
Specializzata nella vendita di macchine per la lavorazione del legno e dei metalli, Probois Machinoutils propone una selezione di kit di staffaggio per fresatrici, trapani-fresatrici e altre macchine utensili.
I nostri set di fissaggio permettono di completare l'attrezzatura dell'officina e realizzare diverse configurazioni di bloccaggio sulle tavole compatibili.
A seconda delle referenze disponibili, distribuiamo accessori di marchi conosciuti nel settore delle macchine utensili e delle attrezzature da officina, tra cui Holzmann e Bernardo.
Per completare la vostra attrezzatura, scoprite anche le nostre morse per trapano a colonna, le morse con base girevole, gli accessori per fresatrici e gli utensili da taglio per la lavorazione dei metalli.
Che desideriate attrezzare una nuova fresatrice, sostituire elementi di fissaggio usurati oppure disporre di un set versatile per diverse operazioni di lavorazione, scegliere un kit di staffaggio compatibile con le cave a T della vostra macchina permette di realizzare montaggi più pratici, stabili e sicuri.
