Vite bloccaggio ferri M8x10 MM testa a 6 punte Chiave da 12 mm per piallatrice e carpenteria combinata Holzmann e Bernardo
Catena da 704 mm per piallatrice a filo e a spessore Holzmann e Bernardo e legno combinato come elencato di seguito
Catena da 608 mm per piallatrice a filo e a spessore Holzmann e Bernardo come elencato di seguito
Motore 230V per piallatrice a spessore Bernardo ADH250 e Holzmann HOB260ECO
Cinghia trapezoidale per piallatrice a filo e a spessore e combinazione per la lavorazione del legno secondo l'elenco seguente
Condensatore di avviamento 25µF - 450V per macchina per la lavorazione del legno
Rullo di uscita per piallatrice a filo e a spessore Holzmann HOB260ECO
Uscita dell'alloggiamento di aspirazione per Bernardo ADH250 e Holzmann HOB260ECO
Deflettore per pialla Bernardo ADH250 e combinada Bernardo CWM250R
Cerniera parte n. 15 compatibile con diverse pialle filo/spessore Bernardo e Holzmann. Ricambio ideale.
Rullo pressore di ricambio (rif. n. 82 o 313) compatibile con ADM260, AD260S, ADH250P e CWM260F. Garantisce pressione uniforme, elevata resistenza all’usura e installazione rapida per prestazioni ottimali della macchina.
Boccola (bussola) di ricambio rif. n. 573 e 311 compatibile con ADM260, AD260S, ADH250P, PT310 e FS310PS. Componente robusto che garantisce guida precisa, riduzione dell’attrito e lunga durata.
Rullo di avanzamento (rif. n. 81 o 314) compatibile con ADM260, AD260S, ADH250P e CWM260F. Garantisce pressione uniforme, elevata resistenza all’usura e installazione rapida per prestazioni ottimali della macchina.
Molla di compressione Ø17 x 54 mm, filo Ø3 mm, compatibile con diverse piallatrici a filo/spessore Bernardo, Holzprofi e Jean l'Ébéniste. Particolare n. 84 sui modelli ADM/PT e posizione n. 325 sui modelli FS310P e FS310PS.
Puleggia di trasmissione di ricambio per pialle filo spessore Holzmann HOB260ECO e Bernardo ADH250. Ricambio destinato al sistema di trasmissione della macchina.

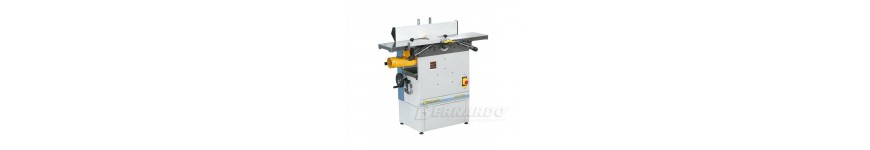

La pialla a filo e spessore Bernardo ADH250 è una macchina per la lavorazione del legno progettata per eseguire operazioni di piallatura a filo e a spessore. Permette di spianare le superfici, raddrizzare i bordi e ottenere pezzi di legno con uno spessore uniforme, risultando utile per diversi lavori di falegnameria ed ebanisteria.
Con il passare del tempo, alcuni componenti meccanici ed elettrici possono usurarsi o richiedere una sostituzione. Una cinghia di trasmissione danneggiata, un rullo di avanzamento usurato, un motore difettoso o una catena deteriorata possono compromettere il funzionamento della macchina e ridurre la qualità delle lavorazioni.
Da Probois Machinoutils proponiamo una selezione di ricambi per pialla a filo e spessore Bernardo ADH250, per aiutarti a effettuare la manutenzione della macchina, sostituire i componenti difettosi e prolungarne la durata.
Questa categoria comprende in particolare una cinghia trapezoidale SJD da 1080 mm, un motore da 230 V, un condensatore da 25 µF, catene di trasmissione, rulli di avanzamento e di uscita, una puleggia, viti di serraggio dei coltelli, un raccordo di aspirazione dei trucioli, una protezione dell'albero portacoltelli e diversi componenti meccanici.
Alcune referenze sono proposte anche per la Bernardo ADH250P, la Holzmann HOB260ECO e altre macchine compatibili. Prima di ordinare, è indispensabile verificare le informazioni di compatibilità riportate nella scheda di ogni prodotto.
La cinghia trapezoidale SJD da 1080 mm contribuisce alla trasmissione del movimento tra i componenti meccanici previsti sulle macchine compatibili.
Una cinghia in buone condizioni permette di garantire una trasmissione regolare e di limitare le perdite di potenza dovute allo slittamento.
Con il tempo, può presentare diversi segni di usura:
Crepe sulla superficie.
Deformazione del profilo.
Usura importante dei fianchi.
Rumori insoliti durante il funzionamento.
Slittamento o trasmissione irregolare del movimento.
Una cinghia danneggiata deve essere sostituita con una referenza corrispondente alle caratteristiche del montaggio originale.
La designazione SJD 1080 mm deve essere confrontata con la marcatura della cinghia esistente e con le informazioni riportate nella scheda prodotto.
È inoltre consigliabile controllare lo stato e l'allineamento delle pulegge, poiché un difetto meccanico può provocare un'usura prematura della nuova cinghia.
Il motore elettrico della Bernardo ADH250 fornisce l'energia necessaria per azionare i diversi meccanismi della pialla a filo e spessore.
Il nostro catalogo comprende un motore di ricambio da 230 V, proposto in particolare per le seguenti macchine:
Bernardo ADH250.
Holzmann HOB260ECO.
La sostituzione del motore può essere necessaria in seguito a un guasto elettrico o meccanico accertato.
Tuttavia, una macchina che non si avvia più o che sembra avere poca potenza non presenta necessariamente un motore difettoso.
Prima di sostituire questo componente, consigliamo di controllare l'alimentazione elettrica, il condensatore, i dispositivi di comando, il sistema di trasmissione e l'eventuale presenza di blocchi meccanici.
Anche una profondità di passata eccessiva, coltelli non affilati o una cinghia che slitta possono provocare difficoltà durante la lavorazione.
Il motore di ricambio deve corrispondere alle caratteristiche elettriche e meccaniche della macchina.
Il condensatore permanente da 25 µF 450 V è un componente elettrico utilizzato su determinati motori monofase.
Contribuisce al funzionamento del motore secondo la configurazione del relativo circuito elettrico.
La nostra selezione comprende un condensatore permanente con fili di collegamento, da 25 µF e 450 V, destinato alle applicazioni compatibili.
Un condensatore difettoso può provocare:
Difficoltà di avviamento del motore.
Un motore che emette un ronzio senza riuscire a girare.
Un funzionamento irregolare.
Una riduzione della coppia.
Un surriscaldamento anomalo del motore.
Questi sintomi possono tuttavia avere diverse cause. È quindi importante verificare la diagnosi prima di sostituire il condensatore.
Per scegliere il componente corretto, controlla la capacità di 25 µF, la tensione nominale di 450 V, il tipo di condensatore, le dimensioni e i collegamenti elettrici.
Attenzione: un condensatore può conservare una carica elettrica anche dopo aver scollegato l'alimentazione. Qualsiasi intervento deve essere effettuato da personale competente, rispettando le necessarie misure di sicurezza.
Le catene di trasmissione per pialle a filo e spessore partecipano al funzionamento dei meccanismi di azionamento e sincronizzazione previsti sulle macchine compatibili.
Proponiamo in particolare due referenze:
Catena di trasmissione da 704 mm.
Catena di trasmissione da 608 mm.
Queste catene sono proposte per determinati modelli dei marchi Bernardo e Holzmann, a seconda della referenza e della posizione di montaggio.
Una catena usurata, allentata o danneggiata può provocare rumori meccanici, movimenti a scatti o un funzionamento irregolare del meccanismo interessato.
Prima di sostituire una catena, è consigliabile controllarne le condizioni, lo stato dei pignoni e gli eventuali dispositivi di tensionamento.
È importante non confondere le due lunghezze disponibili.
La compatibilità deve essere confermata in base al modello esatto della macchina e alle caratteristiche della catena originale.
Il rullo di avanzamento svolge un ruolo importante durante le operazioni di piallatura a spessore.
Contribuisce a trascinare il legno attraverso la macchina e a garantire un avanzamento regolare.
Proponiamo un rullo di avanzamento di ricambio, corrispondente alla posizione 81 o 314 del disegno esploso, a seconda della macchina.
Questo componente è proposto in particolare per:
Bernardo ADM260.
Bernardo AD260S.
Bernardo ADH250P.
Bernardo CWM260F.
Un rullo di avanzamento usurato o danneggiato può provocare difficoltà di trascinamento, movimenti a scatti o una forza di avanzamento insufficiente.
Tuttavia, i problemi di avanzamento non dipendono necessariamente dal rullo stesso.
Possono essere causati anche da una catena di trasmissione, un pignone, una regolazione errata, una profondità di passata eccessiva o dall'accumulo di sporco nei meccanismi.
Prima di ordinare, verifica il modello esatto della macchina e il numero di posizione corrispondente nel disegno esploso.
Il rullo di uscita accompagna il movimento del legno dopo il suo passaggio sotto l'albero portacoltelli durante la piallatura a spessore.
Contribuisce a garantire un'uscita regolare del pezzo lavorato.
Proponiamo un rullo di uscita di ricambio destinato in particolare a:
Bernardo ADH250P.
Holzmann HOB260ECO.
Un rullo danneggiato può provocare un avanzamento irregolare o lasciare segni indesiderati sulla superficie del legno.
Prima di sostituirlo, consigliamo di controllarne lo stato superficiale, la rotazione e il fissaggio.
Il rullo di uscita e il rullo di avanzamento svolgono funzioni complementari, ma non devono essere confusi.
Le loro caratteristiche e posizioni devono essere verificate consultando la documentazione tecnica della macchina.
Il rullo pressore contribuisce a mantenere e guidare il legno durante il passaggio attraverso il meccanismo di piallatura a spessore.
Proponiamo un rullo pressore di ricambio, corrispondente alla posizione 82 o 313, a seconda del modello.
È proposto in particolare per:
Bernardo ADM260.
Bernardo AD260S.
Bernardo ADH250P.
Bernardo CWM260F.
Un rullo pressore danneggiato o posizionato in modo scorretto può compromettere il movimento del legno e la regolarità della lavorazione.
È importante controllare anche le molle, i supporti e gli altri componenti associati al meccanismo.
Una pressione errata può talvolta dipendere da una regolazione non corretta o da un altro componente meccanico difettoso.
La puleggia di trasmissione è un elemento essenziale del sistema di trasmissione meccanica.
Permette di trasferire il movimento al meccanismo interessato attraverso il sistema previsto dal produttore.
Il nostro catalogo comprende una puleggia di trasmissione di ricambio, proposta per:
Bernardo ADH250.
Holzmann HOB260ECO.
Una puleggia danneggiata può provocare un'usura prematura della cinghia, vibrazioni, rumori insoliti o una trasmissione irregolare.
Durante la diagnosi, consigliamo di controllare l'allineamento delle pulegge, il loro fissaggio e lo stato della cinghia.
Prima di ordinare, verifica le dimensioni, il diametro del foro e le caratteristiche della puleggia originale.
Le viti di serraggio dei coltelli per pialla sono indispensabili per fissare gli elementi di bloccaggio dei coltelli sull'albero portacoltelli.
Proponiamo viti M8 x 10 mm a testa esagonale, per chiave da 12 mm, destinate a determinate pialle a filo e spessore e macchine combinate per la lavorazione del legno dei marchi Bernardo e Holzmann.
Queste viti contribuiscono al fissaggio dei coltelli secondo la configurazione dell'albero portacoltelli.
Una vite con filettatura danneggiata, testa deformata o che non garantisce più un serraggio corretto deve essere sostituita con una referenza adeguata.
Il corretto serraggio dei coltelli è un requisito fondamentale per la sicurezza della macchina.
È indispensabile rispettare le istruzioni del produttore e non utilizzare mai viti con dimensioni o caratteristiche tecniche non adatte.
Dopo qualsiasi intervento sull'albero portacoltelli, tutti gli elementi di fissaggio devono essere controllati prima di rimettere in funzione la macchina.
La protezione dell'albero portacoltelli permette di limitare l'accesso alla parte pericolosa dell'albero durante le operazioni di piallatura a filo.
Il nostro catalogo comprende una protezione dell'albero portacoltelli di ricambio, proposta per:
Bernardo ADH250.
Bernardo CWM250R.
Questo componente rappresenta un elemento importante per la sicurezza dell'operatore.
Una protezione rotta, deformata o che non può più essere posizionata correttamente deve essere riparata o sostituita.
È indispensabile mantenere i dispositivi di sicurezza previsti dal produttore e regolarli correttamente in base alle dimensioni del pezzo da lavorare.
Una pialla a filo e spessore non deve mai essere utilizzata con una protezione assente, danneggiata o disattivata.
Il raccordo di aspirazione trucioli contribuisce all'evacuazione dei trucioli prodotti durante le operazioni di piallatura a filo e a spessore.
Proponiamo un raccordo di aspirazione trucioli di ricambio, compatibile in particolare con:
Bernardo ADH250.
Holzmann HOB260ECO.
Un raccordo incrinato, rotto o posizionato in modo scorretto può compromettere l'evacuazione dei trucioli.
Un'aspirazione insufficiente può provocare accumuli di materiale in alcune zone della macchina.
È quindi importante controllare regolarmente le condizioni dei condotti, dei raccordi e del sistema di aspirazione utilizzato.
Un aspiratore per trucioli adeguato contribuisce a mantenere un ambiente di lavoro più pulito e a ridurre gli accumuli di trucioli durante la lavorazione.
Alcune pialle a filo e spessore dispongono di piani ribaltabili o componenti mobili che permettono di passare da una lavorazione all'altra oppure di accedere ai meccanismi interni.
Proponiamo una cerniera di ricambio corrispondente alla posizione 15, destinata a diversi modelli compatibili di pialle a filo e spessore Bernardo e Holzmann.
Una cerniera danneggiata può provocare un posizionamento scorretto dell'elemento supportato oppure rendere difficoltoso il suo movimento.
Prima di sostituire questo componente, è consigliabile verificare i fissaggi e l'assenza di deformazioni degli elementi associati.
La compatibilità deve essere confermata consultando il disegno esploso del modello interessato.
Le boccole e i manicotti meccanici possono svolgere funzioni di guida, supporto o riduzione dell'attrito tra componenti mobili.
Il nostro catalogo comprende una boccola di ricambio corrispondente alle posizioni 573 e 311, a seconda della macchina.
È proposta in particolare per:
Bernardo ADM260.
Bernardo AD260S.
Bernardo ADH250P.
Bernardo PT310.
Bernardo FS310PS.
Una boccola usurata può provocare un gioco eccessivo, rumori meccanici o una riduzione della precisione del meccanismo interessato.
Prima di ordinare, consigliamo di controllare il numero di posizione del componente, le dimensioni e il punto di montaggio sulla macchina.
Le molle di compressione vengono utilizzate in diversi meccanismi per esercitare una pressione o riportare un componente mobile nella posizione iniziale.
Proponiamo una molla di compressione con diametro di 17 mm e lunghezza di 54 mm, con un diametro del filo di 3 mm.
Questo componente corrisponde in particolare alla posizione 84 su determinate macchine ADM/PT e alla posizione 325 sui modelli FS310P e FS310PS.
Una molla rotta, deformata o che ha perso le proprie caratteristiche elastiche può compromettere il funzionamento del meccanismo interessato.
Prima di sostituire una molla, è indispensabile verificarne le dimensioni e la posizione di montaggio.
È inoltre consigliabile controllare gli altri componenti associati per individuare l'origine del problema.
Alcuni ricambi per Bernardo ADH250 sono proposti anche per pialle a filo e spessore di costruzione simile.
Diverse referenze presenti in questa categoria sono destinate alla Holzmann HOB260ECO, tra cui il motore da 230 V, la puleggia di trasmissione, il raccordo di aspirazione trucioli e determinati rulli, a seconda della versione della macchina.
Altri componenti sono destinati alla Bernardo ADH250P, in particolare alcuni rulli, boccole e componenti meccanici.
A seconda della referenza, possono inoltre esistere compatibilità con i modelli Bernardo ADM260, AD260S, PT310, FS310PS e CWM260F.
Tuttavia, un ricambio compatibile con la Bernardo ADH250 non è automaticamente adatto alla Bernardo ADH250P o a tutte le versioni della Holzmann HOB260ECO.
Le caratteristiche meccaniche ed elettriche possono variare in base al modello e all'anno di produzione.
È quindi indispensabile verificare attentamente le informazioni riportate nella scheda di ogni prodotto.
Una manutenzione regolare contribuisce a preservare le prestazioni della tua pialla a filo e spessore Bernardo ADH250 e a ridurre il rischio di guasti.
Consigliamo in particolare di effettuare i seguenti controlli:
Controllare la cinghia di trasmissione per individuare crepe, deformazioni o segni di slittamento.
Verificare le catene e i pignoni per rilevare usure anomale o problemi di trasmissione.
Pulire regolarmente i piani di lavoro per eliminare trucioli e depositi di resina.
Effettuare la manutenzione dei coltelli della pialla, affilandoli o sostituendoli quando necessario.
Controllare i rulli di avanzamento e di uscita per garantire un trascinamento regolare del legno.
Ispezionare le pulegge e i relativi fissaggi per limitare vibrazioni e usura prematura delle cinghie.
Verificare tutti i dispositivi di protezione prima di ogni utilizzo.
Mantenere liberi i condotti di aspirazione per assicurare un'evacuazione efficace dei trucioli.
Adattare la profondità di passata alla larghezza e alla durezza del legno lavorato.
Una perdita di potenza può essere causata da una cinghia usurata, coltelli non affilati o una profondità di passata eccessiva.
Allo stesso modo, i problemi di avanzamento possono dipendere da una catena, un rullo o una regolazione errata.
È quindi preferibile effettuare una diagnosi accurata prima di ordinare nuovi ricambi.
Qualsiasi intervento di manutenzione o riparazione deve essere effettuato con la macchina spenta e completamente scollegata dall'alimentazione elettrica.
Quando si ordina un ricambio per Bernardo ADH250, consigliamo innanzitutto di identificare con precisione il modello della macchina.
Verifica in particolare se si tratta di una Bernardo ADH250 o ADH250P, poiché alcuni componenti possono differire a seconda della versione.
Consulta quindi il disegno esploso della macchina per individuare il numero di posizione del ricambio necessario.
Per le cinghie di trasmissione, controlla le dimensioni e le marcature.
Per le catene, verifica la lunghezza e le caratteristiche del montaggio originale.
Per i motori e i condensatori, confronta le specifiche elettriche.
Per i rulli, le pulegge, le boccole e gli altri componenti meccanici, verifica le dimensioni e le referenze.
Queste precauzioni permettono di limitare gli errori di ordinazione e di scegliere un componente adatto alla propria macchina.
Da Probois Machinoutils proponiamo una selezione di cinghie di trasmissione e ricambi per pialla a filo e spessore Bernardo ADH250, per aiutarti nella manutenzione e nella riparazione della tua macchina per la lavorazione del legno.
Il nostro catalogo comprende in particolare una cinghia trapezoidale SJD da 1080 mm, un motore da 230 V, un condensatore permanente da 25 µF 450 V, catene di trasmissione da 704 mm e 608 mm, rulli di avanzamento e di uscita, una puleggia di trasmissione, viti di serraggio dei coltelli, una protezione dell'albero portacoltelli, un raccordo di aspirazione trucioli, una cerniera, una boccola meccanica e una molla di compressione.
Alcune referenze sono proposte anche per le macchine Bernardo ADH250P, ADM260, AD260S e Holzmann HOB260ECO, a seconda del componente interessato.
Il nostro assortimento viene regolarmente aggiornato in funzione della disponibilità dei prodotti e delle esigenze dei nostri clienti.
Se cerchi un ricambio che non è ancora presente in questa categoria, puoi contattarci indicando il modello esatto della macchina e, quando possibile, il numero di posizione del componente riportato nel disegno esploso.
Scopri la nostra selezione di ricambi Bernardo ADH250 per riparare la tua pialla a filo e spessore, sostituire i componenti usurati e prolungare la durata della tua macchina per la lavorazione del legno.
