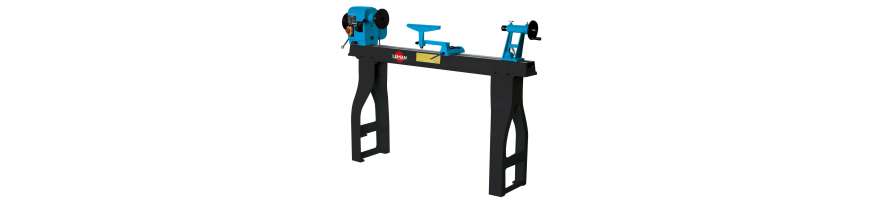

Repuestos para torno de madera Leman TAB110

Categoría dedicada a repuestos para torno de madera Leman TAB110. La máquina de 230 V tiene motor de 1100 W S1, 1100 mm entre puntos, Ø400 mm sobre bancada y 10 velocidades de 500 a 2000 rpm.

La disponibilidad cambia. Leman identifica las piezas mediante 150100 + número de posición del despiece. Revise también la placa.

Husillo M33 x 3,5 y cabezal CM2

El cabezal utiliza husillo M33 x 3,5 con cono Morse CM2. Husillo, rodamientos, poleas y fijaciones deben girar sin holgura anormal.

Ante vibración o descentramiento retire accesorios y compruebe el husillo con la máquina desconectada.

Cabezal orientable de 0° a 180°

El cabezal se posiciona a 0°, 60°, 90°, 120° o 180°. El bloqueo y la indexación mantienen la posición.

Si el movimiento va duro, limpie y revise superficies y mecanismos sin forzar.

Correa, poleas y transmisión

La transmisión por correa conecta motor y husillo. Correa, poleas y mecanismos transmiten la potencia y permiten las diferentes velocidades.

Ante patinamiento o ruido revise correa, poleas, alineación y libre giro.

10 velocidades escalonadas sin mover manualmente la correa

TAB110 dispone de 10 velocidades: 500, 620, 760, 900, 1050, 1210, 1400, 1590, 1790 y 2000 rpm. Se seleccionan mediante la maneta sin recolocar manualmente la correa.

Si el ajuste va duro, revise selector y transmisión. Adapte siempre la velocidad al diámetro y equilibrio de la pieza.

Contrapunto CM2 y caña perforada

El contrapunto utiliza CM2 y está perforado a 10 mm. Debe bloquearse firmemente sobre la bancada.

Si desliza revise el bloqueo; si el problema está solo en caña o volante, diagnostique por separado el avance.

Apoyo de herramientas de 300 mm, brazo articulado y base

El apoyo de fundición de 300 mm va sobre brazo articulado con bloqueo excéntrico.

Si se mueve, revise superficies, excéntricas, ejes y bloqueos sin apretar excesivamente.

Bancada y soporte de fundición

TAB110 utiliza bancada y soporte de fundición para aportar estabilidad.

Antes de cambiar componentes internos revise estabilidad, fijaciones y equilibrio de la pieza.

Motor de 1100 W S1 e interruptor

El motor monofásico de 230 V entrega 1100 W en servicio S1. Si no arranca revise interruptor, cable, conexiones y posibles bloqueos.

Los trabajos eléctricos internos deben hacerse con la máquina desconectada por personal competente.

Plato de 150 mm, punto de arrastre y punto giratorio

Está previsto para plato M33 x 3,5 de 150 mm, punto de arrastre CM2 y punto giratorio CM2.

Revise limpieza, montaje y centrado antes de sospechar husillo o rodamientos.

Diagnosticar vibraciones o pérdida de transmisión

Las vibraciones pueden proceder de desequilibrio, velocidad, accesorios, bloqueos, correa, poleas o rodamientos. La pérdida de transmisión puede venir del sistema de correa.

Retire la pieza, revise accesorios y bloqueos, gire el husillo a mano y después compruebe transmisión y sistema eléctrico para sustituir solo el componente defectuoso.

Identificar el repuesto con el despiece TAB110

Leman indica 150100 + número de posición del despiece para identificar repuestos TAB110.

Si la pieza no está online envíe modelo, placa, posición y fotografías.

ATENCIÓN: comprobar la compatibilidad

ATENCIÓN: ANTES DE COMPRAR compruebe la lista de máquinas compatibles.

Los cambios de producción pueden modificar componentes. En caso de duda envíe modelo, mes/año de fabricación y número de serie.

Mantenimiento y reparación del Leman TAB110

Probois Machinoutils – SEO Leman TAB110 Page 11

Limpie transmisión y motor, mantenga limpia la bancada y revise correa, bloqueos, contrapunto, apoyo y holgura del husillo.

Probois Machinoutils ofrece una selección evolutiva de repuestos TAB110. Una reparación específica puede prolongar la vida útil.
