Ricambi per tornio per legno Leman TAB085

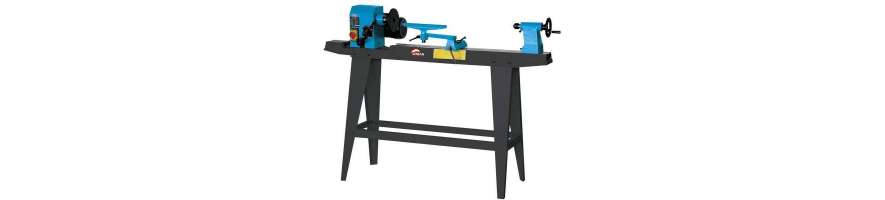

Categoria dedicata ai ricambi per tornio da legno Leman TAB085. Macchina 230 V con motore asincrono 450 W, 850 mm tra le punte, Ø305 mm sul bancale e 10 velocità da 500 a 2000 giri/min. La testa è orientabile per lavorazioni appropriate fuori bancale.

La disponibilità varia. Per identificare un pezzo usare TAB085, targhetta e numero di posizione dell'esploso Leman.

Mandrino M33 x 3,5 e testa orientabile

La testa fissa utilizza M33 x 3,5 e cono Morse CM2. L'esploso distingue mandrino, cuscinetti, pulegge e fissaggi.

La testa si posiziona a 0°, 60°, 90°, 120° o 180°. Se la regolazione è dura, pulire e controllare bloccaggi e posizionamento.

Cuscinetti e diagnosi delle vibrazioni

Leman identifica tra gli altri due cuscinetti 80205Z e un 6006Z nel gruppo testa/trasmissione.

Le vibrazioni non indicano automaticamente cuscinetti usurati. Togliere pezzo e accessori, scegliere bassa velocità e controllare il funzionamento.

Cinghia, pulegge e trasmissione

La cinghia collega pulegge motore e pulegge mandrino; l'esploso mostra componenti destri e sinistri.

Controllare periodicamente la cinghia. Se il motore gira ma il mandrino no, il manuale indica la cinghia rotta come possibile causa. Verificare anche pulegge, cuscinetti e allineamento.

Leva e 10 velocità

TAB085 offre 10 velocità da 500 a 2000 giri/min selezionate progressivamente con una leva.

Se la leva è dura non forzarla: controllare meccanismo e trasmissione. Una velocità errata o eccessiva può aumentare le vibrazioni.

Contropunta CM2, cannotto e punta rotante

La contropunta in ghisa usa serraggio eccentrico e punta rotante CM2; il cannotto ha circa 50 mm di corsa.

Se scivola controllare il serraggio sul bancale; se il cannotto è duro controllare separatamente il suo meccanismo.

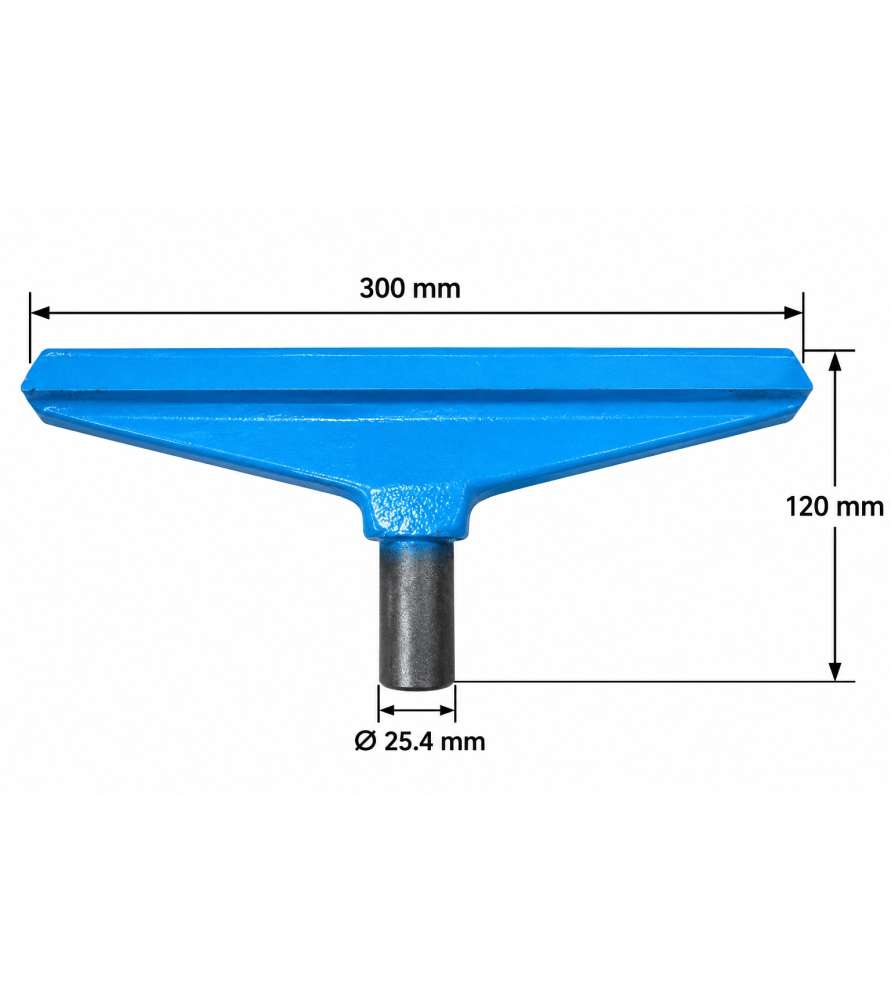

Poggiattrezzi 300 mm e braccio articolato

Il poggiattrezzi in ghisa da 300 mm è montato su braccio articolato con serraggio eccentrico.

Se si muove, controllare maniglia, asse eccentrico, piastra, base e superfici. Non serrare eccessivamente per compensare usura.

Prolunga bancale e basamento

TAB085 dispone di bancale in ghisa, prolunga e basamento in acciaio.

Vibrazioni forti possono derivare da fissaggi allentati. Controllare viti, traverse, supporti e stabilità.

Motore 450 W, interruttore e scatola elettrica

Il tornio utilizza un motore asincrono monofase da 450 W. L'elenco comprende motore, interruttore, cavo e scatola elettrica.

Se non parte, controllare alimentazione, cavo, spina, interruttore e blocchi meccanici. Interventi elettrici solo a macchina scollegata.

Platorello, trascinatore e accessori CM2

Dotazione: trascinatore CM2, punta rotante CM2 e platorello M33 x 3,5 Ø150 mm.

Prima di sostituire mandrino o cuscinetti verificare montaggio, pulizia e centraggio di accessori e pezzo.

Diagnosticare prima di sostituire

Il manuale distingue problemi di alimentazione/interruttore, cinghia rotta, velocità errata o eccessiva, pezzo mal centrato e fissaggi del bancale.

Controllare in ordine comando, pezzo, velocità, rotazione manuale, trasmissione e cuscinetti per sostituire solo il componente difettoso.

Identificare il ricambio con l'esploso TAB085

Il manuale contiene lista e esploso TAB085 per mandrino, cuscinetti, pulegge, cinghia, leva, motore, poggiattrezzi, contropunta, eccentrici e interruttore.

Se il ricambio non è online inviare modello, numero di serie, data se nota, posizione e foto.

ATTENZIONE: verificare la compatibilità

ATTENZIONE: PRIMA DELL'ACQUISTO verificare le macchine compatibili indicate nella scheda prodotto.

Probois Machinoutils – SEO Leman TAB085 Page 9

Modifiche di produzione possono comportare pezzi diversi. In dubbio inviare modello, mese/anno e numero di serie.

Manutenzione e riparazione del TAB085

Pulire bancale, comandi, regolazioni e ventilazione motore. Controllare cinghia, parti mobili, sicurezze e serraggi.

Probois Machinoutils propone una gamma evolutiva di ricambi TAB085. Una riparazione mirata può prolungare la vita del tornio.
