Interruptor KJD20 para diferentes máquinas de carpintería
Correa Poly V 686J3 para mini torno a madera
Volante cabezal fijo diámetro 19 mm referencia 10004481 para mini torno de madera de banco
Dispositivo de sujeción del portaherramientas para mini torno de madera
Volante referencia 10003097 para mini torno de madera de banco
Soporte apoyo gubia de 150 mm eje 16 mm
Soporte apoyo gubia de 300 mm eje 16 mm
¡Vástago de 16 mm para portaherramientas Robbin adecuado para mini tornos de madera!
Esta guía para portaherramientas de 16 mm de diámetro está dedicada a mini tornos para madera de diferentes marcas.
Soporte portaherramientas con palanca de sujeción para mini torno de madera
Esta mesa de 140 mm de diámetro M33 está dedicada a mini tornos para madera de diferentes marcas.
Varilla de extrusión de portabrocas para mini torno de madera

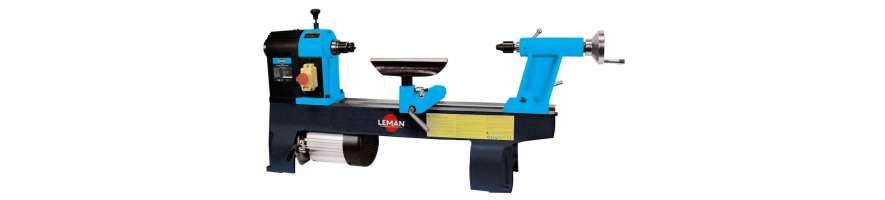

Esta categoría reúne los repuestos para torno de madera Leman TAB040. El torno compacto de 230 V tiene motor de 580 W y seis velocidades mecánicas de 350 a 3250 rpm. Distancia entre puntos 406 mm y diámetro sobre bancada 305 mm. Transmisión, husillo, cabezales, apoyo y bloqueos pueden requerir mantenimiento.
La disponibilidad cambia. Para identificar piezas Leman indica referencia base 150300 más número de posición del despiece. La placa y las fotografías ayudan a evitar errores.
El cabezal fijo transmite el giro. TAB040 utiliza un husillo roscado M33 x 3,5 con cono Morse CM2. El despiece distingue husillo, rodamientos y componentes de indexación.
Si existe holgura o ruido, compruebe la máquina desconectada y sin accesorios. Un accesorio desequilibrado puede parecer un defecto del husillo.
Los rodamientos guían el husillo y afectan a la precisión. El desgaste puede producir ruido, calor, holgura o vibración creciente con la velocidad.
Antes de cambiarlos retire pieza y accesorios y revise correa y poleas. El montaje correcto evita dañar husillo o rodamiento nuevo.
TAB040 no utiliza variador electrónico: sus seis velocidades de 350, 670, 1025, 1500, 2225 y 3250 rpm se seleccionan mecánicamente mediante la correa.
Una correa gastada o rota puede patinar o impedir el giro del husillo. El manual la cita cuando el motor funciona pero el husillo no gira.
El contrapunto se desplaza por la bancada y utiliza cono Morse CM2. La caña tiene unos 65 mm de recorrido y taladro de 10 mm. Punto giratorio, caña, husillo roscado, volante y bloqueos permiten el posicionamiento.
Si la caña va dura o no bloquea, limpie y revise los aprietes. Distinga entre desplazamiento del contrapunto completo y movimiento de la caña.
El apoyo de herramientas se orienta mediante una base regulable con bloqueo excéntrico. Debe permanecer rígido durante el torneado.
Si se mueve, revise bloqueo, base y superficies. No compense una pieza dañada apretando en exceso.
TAB040 dispone de divisor de 12 posiciones para posicionar el husillo con la máquina parada. El manual identifica palanca y engranaje de indexación.
Si funciona con dificultad, revise alineación y limpieza sin forzar el mecanismo.
El motor monofásico de 230 V entrega 580 W. Si no arranca, revise alimentación, cable, interruptor, conexiones y motor; el manual incluye esquema eléctrico.
Descarte primero bloqueos mecánicos. Los trabajos eléctricos internos deben hacerse con la máquina desconectada por personal competente.
La rosca M33 x 3,5 y los conos CM2 permiten montar accesorios compatibles. El torno incluye plato, punto de arrastre y punto giratorio.
Antes de sospechar una avería interna, revise limpieza, montaje y equilibrio del accesorio.
Las vibraciones pueden proceder de pieza desequilibrada, velocidad excesiva, accesorio, correa, polea o rodamiento. La pérdida de transmisión puede proceder de correa o husillo.
Trabaje por etapas: retire la pieza, revise accesorios, giro manual, correa y rodamientos para sustituir únicamente el componente realmente defectuoso.
La documentación Leman incluye listado y despiece. Identificación actual: 150300 + número de posición.
Si la pieza no aparece online, envíe modelo, placa, número de despiece y fotografías. Fotografíe el cableado antes de desmontarlo.
Probois Machinoutils – SEO Leman TAB040 Page 11
ATENCIÓN: ANTES DE COMPRAR compruebe atentamente la lista de máquinas compatibles indicada en cada ficha de producto.
Los cambios de producción pueden implicar componentes distintos. En caso de duda envíe modelo exacto, mes/año de fabricación y número de serie.
Limpie regularmente bancada, bloqueos y zona de la correa. Revise correa, holgura del husillo, movimiento de la caña y rigidez del apoyo.
Probois Machinoutils ofrece una selección evolutiva de repuestos Leman TAB040. Una reparación específica puede prolongar considerablemente la vida útil del torno.
