Courroie Poly V pour toupie de marque Kity, Scheppach, Holzmann et Bernardo selon liste ci-dessous
Arbre interchangeable repère 65 pour outils de toupie à monter sur toupie Holzmann FS160L, Bernardo T500PF et Jean l'ébéniste MX5108
Arbre interchangeable repère 66 pour les pinces de fraises de défonceuse à monter sur toupie Holzmann FS160L, Bernardo T500PF et Jean l'ébéniste MX5108
Galet surmoulé permettant le glissement du chariot de sciage ou de toupillage sur machines Kity et Scheppach, Bernardo et Jean l'ébéniste
Écrou de serrage M16 pour arbre de toupie. Permet le serrage et le maintien des porte-outils, bagues et accessoires montés sur l'arbre. Peut convenir à différentes marques et modèles de toupies équipés d'un filetage compatible M16.
Vis de fixation M16 × 55 mm pour arbre de toupie Ø30 mm. Cette vis à tête hexagonale permet le serrage et le maintien du porte-outils, des bagues et des autres éléments montés sur l'arbre de la toupie.

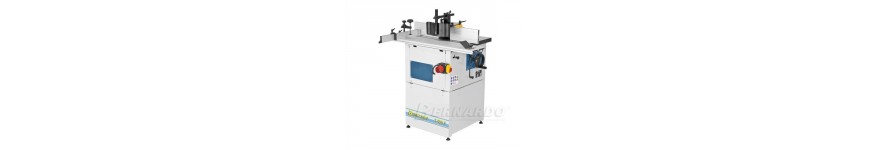

La toupie à bois Bernardo T500PF est une machine de menuiserie polyvalente, conçue pour réaliser de nombreux travaux de profilage, de moulurage, de rainurage et d'usinage du bois. Grâce à sa conception compacte, son arbre interchangeable et son chariot coulissant en aluminium, elle constitue un équipement particulièrement intéressant pour les passionnés de travail du bois, les artisans et les petits ateliers de menuiserie.
Comme toute machine à bois, la Bernardo T500PF comporte plusieurs composants mécaniques soumis à des efforts importants pendant son utilisation. Les courroies de transmission, les arbres de toupie, les systèmes de serrage et les éléments de guidage peuvent progressivement s'user ou nécessiter un remplacement.
Chez Probois Machinoutils, nous proposons une sélection de pièces détachées pour toupie Bernardo T500PF permettant d'entretenir, de réparer et de prolonger la durée de vie de cette machine.
Dans cette catégorie, vous retrouverez notamment la courroie Poly-V 508J5, les arbres de toupie interchangeables, un galet de chariot, ainsi que des vis et écrous de serrage M16.
Ces composants interviennent dans différentes fonctions essentielles de la machine : transmission de la puissance du moteur, maintien des outils de coupe, guidage du chariot et fixation des accessoires sur l'arbre.
La Bernardo T500PF est une toupie à bois équipée d'un arbre interchangeable de 30 mm de diamètre, permettant l'utilisation de nombreux porte-outils de toupillage.
Sa conception offre également la possibilité d'installer un second arbre interchangeable destiné aux fraises de défonceuse à queue.
La machine peut ainsi recevoir des pinces de serrage adaptées aux fraises à queue de 6, 8 et 12 mm.
Cette polyvalence permet de réaliser différents types d'usinages avec une seule machine.
La Bernardo T500PF dispose d'une table de travail en fonte de 600 × 400 mm, assurant une surface d'appui stable pour les pièces de bois.
Elle est également équipée d'un chariot coulissant en aluminium de 1000 × 215 mm, facilitant le guidage des pièces pendant certaines opérations de toupillage.
Son système de transmission permet de sélectionner quatre vitesses de rotation, comprises entre 1400 et 8650 tr/min, afin d'adapter la vitesse aux outils et aux opérations réalisées.
La machine développe une puissance moteur de 1500 W en service S1 et de 2100 W en service S6.
Elle existe en version monophasée 230 V et en version triphasée 400 V.
Un raccord d'aspiration de 100 mm permet de connecter un aspirateur à copeaux adapté pour évacuer les résidus de bois produits pendant l'usinage.
Pour conserver les performances de cette machine, il est important de surveiller régulièrement l'état des composants mécaniques et de remplacer les pièces défectueuses.
La courroie Poly-V 508J5 pour Bernardo T500PF est une pièce de transmission essentielle au fonctionnement de la machine.
Elle permet de transmettre le mouvement du moteur au mécanisme d'entraînement de l'arbre de toupie.
Contrairement à une courroie trapézoïdale classique, une courroie Poly-V possède plusieurs nervures longitudinales qui assurent le contact avec les poulies correspondantes.
Cette conception permet une transmission régulière du mouvement tout en conservant une bonne souplesse de fonctionnement.
La courroie 508J5 présente un profil spécifique qui doit correspondre aux caractéristiques du système de transmission de la machine.
Avec le temps, une courroie peut subir une usure progressive sous l'effet des efforts mécaniques, des variations de vitesse et des sollicitations répétées.
Une courroie détériorée peut provoquer des glissements, des bruits anormaux ou une diminution de l'efficacité de la transmission.
Dans certains cas, elle peut également se fissurer ou se rompre.
Notre catalogue comprend une courroie Poly-V 508J5 compatible avec la toupie Bernardo T500PF, également utilisée sur certains modèles de toupies Holzmann, Kity et Jean l'ébéniste.
Avant de commander, il est indispensable de vérifier la référence de la courroie d'origine.
Plusieurs symptômes peuvent indiquer qu'une courroie de toupie Bernardo T500PF nécessite une vérification.
Une perte de vitesse de l'arbre pendant l'usinage peut être liée à un problème de transmission.
Des bruits inhabituels provenant du compartiment des poulies peuvent également signaler une courroie détériorée ou incorrectement positionnée.
La présence de fissures, de nervures endommagées ou de traces d'usure importantes constitue un autre signe nécessitant une intervention.
Toutefois, ces symptômes ne proviennent pas systématiquement de la courroie.
Une poulie endommagée, un défaut d'alignement ou un problème mécanique peuvent produire des manifestations similaires.
Avant de remplacer la courroie, il convient donc de contrôler son état, celui des poulies et les conditions de montage.
La machine doit impérativement être débranchée avant toute intervention.
Après remplacement, la courroie doit être correctement positionnée sur les poulies et le système de transmission vérifié selon les recommandations du fabricant.
La Bernardo T500PF présente la particularité de disposer d'un système d'arbres interchangeables.
Cette conception permet d'adapter la machine à différentes familles d'outils de coupe.
L'arbre de toupie interchangeable repère 65 est destiné à recevoir les outils de toupillage adaptés à un arbre de 30 mm.
Il permet notamment le montage de porte-outils de profilage, de rainurage et d'autres accessoires compatibles.
Cet arbre constitue un élément important du système de coupe puisqu'il assure le positionnement et le maintien des outils pendant leur rotation.
Un arbre endommagé, déformé ou présentant une usure anormale peut compromettre la précision des usinages et la sécurité de l'utilisateur.
Il est donc essentiel de contrôler son état et de vérifier l'absence de jeu anormal.
Notre catalogue propose un arbre de toupie interchangeable repère 65 pour Bernardo T500PF, également référencé pour les toupies Holzmann FS160L et Jean l'ébéniste MX5108.
Avant de procéder à son remplacement, il est important de vérifier la correspondance du repère et les caractéristiques du montage d'origine.
L'un des principaux avantages de la toupie Bernardo T500PF réside dans la possibilité d'utiliser un second arbre interchangeable conçu pour recevoir des fraises de défonceuse.
Cet arbre interchangeable repère 66 permet le montage de pinces de serrage adaptées aux fraises à queue compatibles.
La machine peut ainsi accueillir des fraises de défonceuse à queue de 6, 8 et 12 mm, selon la pince utilisée.
Cette configuration élargit les possibilités d'usinage en permettant de réaliser différentes opérations de profilage, de rainurage et de finition.
L'arbre destiné aux pinces de fraises constitue un composant spécifique qui doit être correctement installé.
Un mauvais montage ou une pièce endommagée peut provoquer des vibrations ou compromettre le maintien de l'outil.
Chez Probois Machinoutils, nous proposons un arbre interchangeable repère 66 pour Bernardo T500PF, également compatible avec certains modèles Holzmann et Jean l'ébéniste.
Il convient de toujours vérifier la compatibilité de l'arbre, de la pince et de la fraise avant utilisation.
Le chariot coulissant de la Bernardo T500PF permet de guider les pièces de bois lors de certaines opérations de toupillage.
Son déplacement doit rester régulier afin de conserver une bonne précision d'usinage.
Le système de guidage repose notamment sur des éléments mécaniques assurant le déplacement du chariot.
Parmi ces composants, le galet surmoulé pour chariot de toupie contribue au coulissement de l'ensemble.
Avec le temps, un galet peut présenter des signes d'usure, se déformer ou perdre ses qualités de roulement.
Un galet endommagé peut entraîner un déplacement irrégulier du chariot, des points durs ou un jeu inhabituel.
Notre catalogue comprend un galet surmoulé de remplacement pour chariot de toupie Bernardo, également utilisé sur certaines machines Kity, Scheppach et Jean l'ébéniste.
Avant de commander, il est important de vérifier les dimensions du galet et la compatibilité avec le montage de la machine.
Le remplacement d'un galet usé peut contribuer à retrouver un déplacement plus fluide du chariot, sous réserve que les autres éléments de guidage soient en bon état.
L'écrou de serrage M16 pour arbre de toupie est un composant mécanique destiné au maintien des outils et des accessoires montés sur l'arbre.
Il participe au serrage des porte-outils, des bagues de calage et des autres éléments de montage compatibles.
Ce type de pièce doit présenter un filetage en parfait état pour garantir un serrage conforme aux prescriptions du fabricant.
Un écrou dont le filetage est détérioré ou qui présente des déformations ne doit pas être réutilisé.
Un mauvais serrage peut compromettre le maintien de l'outil et présenter des risques importants pendant le fonctionnement de la machine.
Notre catalogue propose un écrou de serrage M16 pour arbre de toupie, pouvant convenir aux machines équipées d'un filetage compatible.
Avant de commander, il est indispensable de vérifier le diamètre, le pas de filetage et les caractéristiques de l'écrou d'origine.
La vis M16 × 55 mm pour arbre de toupie Ø30 mm est un élément de fixation utilisé dans le système de serrage des outils de toupillage.
Cette vis à tête hexagonale contribue au maintien des porte-outils, des bagues et des autres accessoires installés sur l'arbre.
Elle possède un filetage M16 et une longueur de 55 mm.
Comme tout composant mécanique de serrage, elle doit être maintenue en bon état.
Une tête de vis détériorée, un filetage abîmé ou une déformation peuvent empêcher un montage correct.
Il est important de ne jamais remplacer cette vis par un modèle approximatif.
La longueur, le filetage et les autres caractéristiques doivent correspondre aux spécifications prévues pour le montage.
Avant toute intervention, la machine doit être complètement arrêtée et débranchée.
Le serrage doit être effectué avec les outils adaptés et selon les instructions du fabricant.
Avant de commander une pièce détachée pour toupie Bernardo T500PF, il est conseillé de vérifier le modèle exact de la machine.
La Bernardo T500PF existe en version monophasée 230 V et triphasée 400 V.
Même si de nombreuses pièces mécaniques sont communes aux deux versions, certains composants peuvent présenter des différences selon la configuration.
La plaque signalétique constitue le premier élément à consulter.
Elle permet d'identifier le modèle et les caractéristiques de la machine.
La vue éclatée de la toupie Bernardo T500PF est également très utile pour retrouver les références et les numéros de repère des composants.
Pour les arbres interchangeables, les repères 65 et 66 permettent de distinguer les deux systèmes de montage.
Pour la courroie, la référence 508J5 doit être comparée à celle de la pièce d'origine.
Pour les éléments de serrage M16, il est indispensable de vérifier les dimensions et les caractéristiques du filetage.
Une comparaison avec la pièce démontée peut également faciliter l'identification.
Cette méthode permet de limiter les erreurs de commande et de choisir un composant adapté à la machine.
Différents dysfonctionnements peuvent apparaître au cours de l'utilisation d'une toupie Bernardo T500PF.
Une perte de vitesse pendant l'usinage peut provenir d'une courroie usée, d'un problème de transmission ou d'un effort de coupe trop important.
Des vibrations anormales peuvent être liées à un outil mal monté, un arbre endommagé ou un défaut de serrage.
Un déplacement irrégulier du chariot peut être provoqué par un galet usé, un guidage encrassé ou un élément mécanique détérioré.
Des difficultés à installer un porte-outil peuvent également révéler un problème au niveau de l'arbre, des bagues ou des éléments de fixation.
Dans tous les cas, il est important d'identifier précisément la cause du dysfonctionnement avant de remplacer une pièce.
Une machine présentant un défaut de serrage de l'outil ou un problème mécanique susceptible de compromettre la sécurité ne doit pas être utilisée avant réparation.
Un entretien régulier contribue à préserver les performances et la durée de vie de la toupie à bois Bernardo T500PF.
Après chaque utilisation, il est recommandé de nettoyer la table de travail et d'éliminer les copeaux accumulés dans les zones accessibles.
Le chariot coulissant doit être maintenu propre pour garantir un déplacement régulier.
Les guides, les éléments de serrage et les mécanismes de réglage doivent être contrôlés périodiquement.
La courroie de transmission doit également être inspectée afin de détecter d'éventuelles fissures ou traces d'usure.
Les arbres interchangeables doivent rester propres et ne présenter aucune détérioration susceptible de compromettre le montage des outils.
Il est également important de vérifier l'état des bagues, des vis et des écrous de serrage.
L'utilisation d'un aspirateur à copeaux raccordé à la sortie de 100 mm permet de limiter l'accumulation de poussières et de résidus dans la machine.
Avant chaque utilisation, les dispositifs de protection et de guidage doivent être correctement installés et réglés.
Toutes les opérations de maintenance doivent être réalisées avec la machine débranchée.
Le remplacement d'une courroie usée, d'un arbre interchangeable endommagé ou d'un élément de serrage défectueux peut permettre de prolonger la durée de vie d'une toupie Bernardo T500PF.
Lorsque la machine est encore en bon état général, une réparation adaptée représente souvent une solution plus économique que son remplacement complet.
Cette démarche permet également de réduire les déchets et de préserver les équipements de menuiserie.
Il est toutefois essentiel de choisir des pièces compatibles et de respecter les instructions du fabricant.
Les composants intervenant dans le maintien des outils de coupe doivent faire l'objet d'une attention particulière.
La sécurité de l'utilisateur doit toujours rester prioritaire.
Chez Probois Machinoutils, nous proposons une sélection de pièces détachées pour toupie Bernardo T500PF afin de faciliter l'entretien et la réparation de votre machine à bois.
Vous retrouverez dans cette catégorie :
La courroie Poly-V 508J5 pour la transmission.
L'arbre de toupie interchangeable repère 65 pour les outils de toupillage.
L'arbre interchangeable repère 66 pour les pinces de fraises de défonceuse.
Le galet surmoulé pour chariot coulissant.
L'écrou de serrage M16 pour arbre de toupie.
La vis de fixation M16 × 55 mm pour arbre de toupie Ø30 mm.
Ces pièces permettent d'intervenir sur les principaux éléments de transmission, de guidage et de fixation de la machine.
Avant toute commande, nous vous recommandons de vérifier la référence exacte de votre machine et de comparer la pièce recherchée avec la vue éclatée correspondante.
Si vous recherchez un autre composant, notre service client peut vous accompagner dans son identification à partir du modèle, de la plaque signalétique ou du numéro de repère figurant sur le schéma technique, sous réserve de disponibilité auprès du fabricant.
Retrouvez les pièces détachées pour toupie Bernardo T500PF chez Probois Machinoutils pour entretenir votre machine, remplacer les composants défectueux et prolonger sa durée de vie.
