Meule diamant alésage 13 mm pour affûteuse de lame de scie circulaire MTY8-70, JMY8-70 et SBS700
Meule au diamant pour les affûteuses de lames circulaire carbure sur machine Holzmann MTY 8-70, Cormak JMY 8-70 et Bernardo SBS700
Meule au diamant pour les affûteuses de lames circulaire carbure sur machine Holzmann MTY 8-70, Cormak JMY 8-70 et Bernardo SBS700
Meule vitrifiée pour l'affûtage des lames de scies acier sur l'affûteuse de lame Holzmann MTY 8-70, Cormak JMY 8-70 ou Bernardo SBS700 en alésage 13 mm.

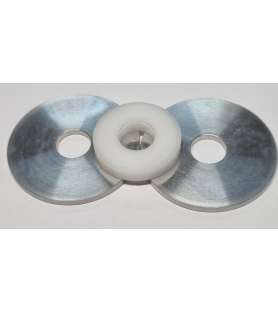

Bague de réduction 32 à 13 mm et flasques pour meules diamant ou vitrifiée des affûteuses de lames de scie circulaire
Rallonge pour affûteuse de lame circulaire Holzmann MTY 8-70 et Bernardo SBS700
Bague de réduction pour le maintien des lames de scie circulaire alésage 20 mm sur les affûteuses de lames Holzmann MTY8-70 et Bernardo SBS700
Bague de réduction pour le maintien des lames de scie circulaire alésage 22 mm sur les affûteuses de lames Holzmann MTY8-70 et Bernardo SBS700
Bague de réduction pour le maintien des lames de scie circulaire alésage 30 mm sur les affûteuses de lames Holzmann MTY8-70 et Bernardo SBS700
Interrupteur monophasé à 4 broches + 1 pour la terre avec point d'arrêt d'urgence DKLD 15A-250V ou CK21
Cette catégorie regroupe les pièces détachées pour affûteuses Bernardo destinées à l'entretien et à la réparation de plusieurs familles de machines. La gamme Bernardo comprend notamment des affûteuses de forets comme les DG13M et DG13MD, des affûteuses de lames de scie comme la SBS700, des affûteuses à eau NTS200, NTS250 Pro Vario et différentes générations de NTS250, ainsi que d'autres machines d'affûtage spécialisées. Ces machines n'utilisent pas toutes les mêmes composants : la pièce doit donc toujours être choisie en fonction du modèle exact et de sa version.
Notre sélection évolue selon les disponibilités du fabricant et les besoins de réparation. Elle ne doit pas être considérée comme une liste figée. Une pièce absente aujourd'hui peut être ajoutée ultérieurement. L'objectif de cette catégorie est de faciliter la recherche des composants mécaniques, électriques et d'affûtage permettant de remettre une machine Bernardo en état plutôt que de remplacer l'équipement complet.
Une affûteuse à eau NTS ne fonctionne pas comme une affûteuse de forets DG ni comme une affûteuse de lames SBS. Les NTS utilisent une meule travaillant à basse vitesse dans un bac à eau et un disque de démorfilage. Les DG utilisent des meules spécifiques et des systèmes de pinces ou porte-pinces pour positionner précisément les forets. La SBS700 emploie quant à elle un support de lame, un ensemble moteur-meule inclinable et des mécanismes permettant de régler la denture.
Cette diversité explique pourquoi une pièce portant une fonction apparemment identique n'est pas automatiquement interchangeable. Diamètre et alésage d'une meule, type d'abrasif, vitesse admissible, dimensions d'un axe, fixation d'un support ou caractéristiques d'un moteur doivent correspondre à la machine concernée.
La meule est l'un des organes essentiels d'une affûteuse. Selon la machine et l'outil travaillé, Bernardo utilise notamment des meules au corindon, meules CBN ou meules diamant. Une affûteuse de forets HSS peut employer une meule CBN tandis que l'affûtage de certains outils carbure nécessite une meule diamant adaptée. Les affûteuses à eau utilisent des pierres de dimensions et de grains spécifiques, associées à un bac à eau et parfois à un disque de démorfilage en cuir.
Avant de remplacer une meule, contrôlez son diamètre, son alésage, son épaisseur, sa nature et sa compatibilité avec la vitesse de la machine. Une meule fissurée, fortement creusée, voilée ou arrivée à sa limite d'usure doit être remplacée. Une mauvaise qualité d'affûtage peut toutefois aussi provenir d'un mauvais réglage ou d'un dispositif de maintien mal positionné.
La précision d'affûtage dépend autant du positionnement de l'outil que de la meule. Les affûteuses Bernardo utilisent selon les modèles des supports universels, guides, porte-outils, butées, dispositifs de serrage et mécanismes d'inclinaison. Sur une affûteuse à eau, le support détermine l'angle et la position de l'outil. Sur une affûteuse de lame circulaire, le support et ses réglages permettent de présenter correctement chaque dent devant la meule.
Si l'angle devient irrégulier ou si l'outil se déplace pendant l'affûtage, vérifiez d'abord les serrages, axes, vis, bagues, supports et surfaces de guidage. Un jeu mécanique peut provoquer un résultat médiocre même avec une meule neuve.
Les affûteuses de forets de la série DG utilisent des systèmes de maintien précis. Les DG13M et DG13MD travaillent notamment avec des pinces ER20 et un porte-pince adapté pour centrer les forets avant l'affûtage. D'autres modèles couvrant des diamètres supérieurs peuvent employer d'autres dimensions de pinces.
Une pince endommagée, encrassée ou inadaptée au diamètre du foret peut entraîner un mauvais centrage et modifier la géométrie obtenue. Nettoyez les surfaces de contact et vérifiez que le foret est correctement positionné avant de suspecter la meule ou le moteur.
Le moteur entraîne directement ou indirectement l'organe d'affûtage. Selon le modèle, la conception, la puissance et la vitesse sont très différentes. Les petites affûteuses de forets tournent à plusieurs milliers de tours par minute alors que les affûteuses à eau fonctionnent volontairement à très basse vitesse afin de limiter l'échauffement du tranchant.
Bruit, vibrations ou perte de vitesse ne signifient pas systématiquement que le moteur est à remplacer. Vérifiez la liberté de rotation, les roulements, les éléments d'entraînement, le montage de la meule et l'absence de frottement anormal. Une meule mal montée ou déséquilibrée peut créer des vibrations ressemblant à une panne mécanique.
Les interrupteurs, câbles, commandes et composants électriques peuvent s'user avec le temps. Certains modèles disposent de fonctions spécifiques comme une variation de vitesse, une protection contre le redémarrage ou des commandes adaptées au type d'affûteuse. Une pièce électrique doit donc être identifiée par ses caractéristiques et non uniquement par sa forme extérieure.
En cas de panne de démarrage, vérifiez l'alimentation, la fiche, le câble, l'interrupteur et la liberté mécanique avant de remplacer un composant. Toute intervention interne doit être réalisée machine débranchée. Si vous nous contactez, des photos des branchements et des références inscrites sur le composant facilitent fortement l'identification.
Probois Machinoutils – SEO Affûteuses Bernardo Page 3
Les affûteuses à eau Bernardo NTS utilisent un bac à eau qui maintient la pierre humide et contribue à éviter la surchauffe du tranchant. Elles peuvent également recevoir un disque de démorfilage en cuir, un support universel et différents dispositifs adaptés aux couteaux, ciseaux, gouges ou autres outils.
Un bac fissuré, un axe présentant du jeu ou un support déformé peut gêner l'utilisation même si le moteur fonctionne parfaitement. Sur ces machines, contrôlez aussi l'état de la pierre et du disque de démorfilage ainsi que leur fixation avant de rechercher une panne plus complexe.

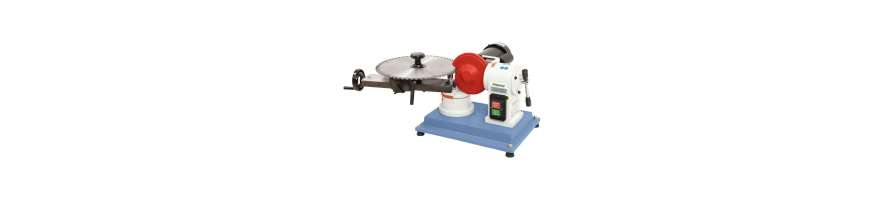

Sur une machine comme la Bernardo SBS700, la précision repose sur le support de lame, le système d'avance, les réglages d'inclinaison et l'ensemble moteur-meule. Le support doit conserver la lame dans une position répétable afin que chaque dent soit présentée correctement à l'abrasif.
Une denture irrégulièrement affûtée peut provenir d'un mauvais réglage, d'un jeu dans le support, d'une butée déplacée ou d'une meule inadaptée. Avant de remplacer un composant important, contrôlez les réglages et le serrage de la lame.
Un mauvais affûtage peut être provoqué par une meule usée, mais aussi par un mauvais angle, un support desserré, une pince mal positionnée, un axe présentant du jeu ou une vitesse incorrecte. Une vibration peut venir d'une meule déséquilibrée autant que d'un roulement. Il est donc préférable d'effectuer un diagnostic progressif.
Commencez par l'outil et son montage, puis contrôlez l'abrasif, les dispositifs de guidage et de serrage, la rotation mécanique et enfin les composants électriques. Cette méthode évite de remplacer inutilement une pièce coûteuse et permet de conserver la précision d'origine de l'affûteuse.
Pour les machines Bernardo, la notice et la vue éclatée constituent les meilleures bases pour identifier une pièce. Le numéro de repère permet de différencier des composants proches visuellement. Probois Machinoutils met à disposition des notices pour plusieurs affûteuses Bernardo, notamment DG13M/DG13MD, HMS600, SBS700, NTS200 et différentes NTS250.
Si vous ne trouvez pas votre pièce dans la catégorie, communiquez-nous le modèle exact, le numéro de série, le mois et l'année de fabrication si disponibles, le repère de l'éclaté et des photos. Pour une pièce électrique, ajoutez une photo des références et des connexions.
ATTENTION : AVANT ACHAT, vérifiez attentivement la liste des machines compatibles indiquée sur chaque fiche produit.
Pour certaines pièces, le modèle de la machine seul ne suffit pas à garantir la compatibilité. Selon les évolutions apportées par le fabricant, une même machine peut avoir reçu des composants différents.
En cas de doute, communiquez-nous le modèle exact, le mois et l'année de fabrication ainsi que le numéro de série de votre machine avant de commander.
Une affûteuse précise doit rester propre et correctement réglée. Éliminez régulièrement les poussières d'affûtage, nettoyez les guides et surfaces de serrage, surveillez l'état de la meule et contrôlez les protections. Sur les affûteuses à eau, videz et nettoyez le bac après utilisation lorsque nécessaire afin d'éviter l'accumulation de résidus.
Probois Machinoutils propose une gamme évolutive de pièces détachées pour affûteuses Bernardo. Réparer un support, remplacer une meule, un interrupteur ou un composant mécanique permet souvent de prolonger durablement la vie d'une machine d'affûtage tout en conservant la précision nécessaire à l'entretien des outils.
