Recambios para tupí Bernardo T500PF: correas, ejes y componentes de reparación

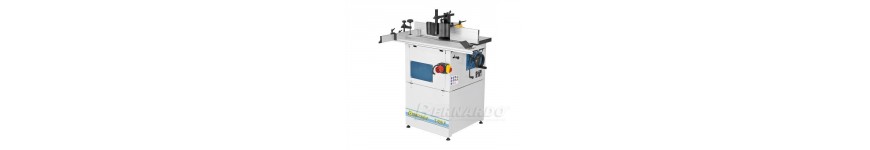

La tupí para madera Bernardo T500PF es una máquina de carpintería versátil, diseñada para realizar diferentes trabajos de fresado, perfilado, ranurado y moldurado de la madera. Gracias a su construcción compacta, su sistema de ejes intercambiables y su carro deslizante de aluminio, constituye una solución práctica para aficionados exigentes, carpinteros y pequeños talleres de ebanistería.

Como cualquier máquina para trabajar la madera, la Bernardo T500PF incorpora numerosos componentes mecánicos sometidos a esfuerzos importantes durante su funcionamiento. Las correas de transmisión, los ejes portaherramientas, los sistemas de sujeción y los elementos de guiado del carro pueden desgastarse progresivamente o sufrir daños.

En Probois Machinoutils ofrecemos una selección de recambios para la tupí Bernardo T500PF que permiten facilitar el mantenimiento, la reparación y la prolongación de la vida útil de esta máquina.

En esta categoría encontrarás especialmente la correa Poly-V 508J5, los ejes intercambiables, un rodillo para el carro deslizante, así como tuercas y tornillos de fijación M16.

Estos componentes intervienen en diferentes funciones esenciales de la máquina: transmisión de la potencia del motor, fijación de las herramientas de corte, guiado del carro y montaje de los accesorios sobre el eje.

La sustitución de las piezas desgastadas o deterioradas por recambios adecuados contribuye a conservar las características originales de funcionamiento de la máquina.

Características técnicas de la tupí Bernardo T500PF

La Bernardo T500PF es una tupí para madera equipada con un eje intercambiable de 30 mm de diámetro, que permite utilizar numerosas herramientas de fresado compatibles.

Su diseño también permite instalar un segundo eje intercambiable destinado a las fresas de fresadora con mango cilíndrico.

Utilizando pinzas de sujeción adecuadas, la máquina puede admitir fresas con mango de 6, 8 y 12 mm.

Esta versatilidad permite realizar diferentes operaciones de mecanizado utilizando una sola máquina.

La Bernardo T500PF dispone de una mesa de trabajo de hierro fundido de 600 × 400 mm, que proporciona una superficie estable para apoyar las piezas de madera.

También está equipada con un carro deslizante de aluminio de 1000 × 215 mm, que facilita el guiado de las piezas durante determinadas operaciones de fresado.

Su sistema de transmisión ofrece cuatro velocidades de rotación, comprendidas entre 1400 y 8650 rpm, para adaptar la velocidad al tipo de herramienta y al trabajo realizado.

El motor desarrolla una potencia continua en servicio S1 de 1500 W y una potencia en servicio S6 de 2100 W.

La máquina está disponible en versiones monofásicas de 230 V y trifásicas de 400 V.

Una conexión de aspiración de 100 mm permite conectar un aspirador de virutas adecuado para evacuar los residuos de madera producidos durante el mecanizado.

Para mantener las prestaciones de esta máquina, es importante revisar periódicamente sus componentes mecánicos y sustituir las piezas defectuosas cuando sea necesario.

Correa Poly-V 508J5 para tupí Bernardo T500PF

La correa Poly-V 508J5 para Bernardo T500PF es un componente esencial del sistema de transmisión.

Su función consiste en transmitir el movimiento de rotación del motor al mecanismo de accionamiento del eje portaherramientas.

A diferencia de una correa trapezoidal convencional, una correa Poly-V incorpora varias nervaduras longitudinales que encajan en las ranuras correspondientes de las poleas.

Esta construcción permite una transmisión regular del movimiento y mantiene la flexibilidad necesaria para un funcionamiento fiable.

La correa de transmisión 508J5 presenta un perfil específico que debe corresponder a las características del sistema de transmisión de la máquina.

Con el paso del tiempo, una correa puede deteriorarse debido a los esfuerzos mecánicos, los cambios de velocidad y las solicitaciones repetidas.

Una correa desgastada puede provocar deslizamientos, ruidos anormales o una reducción de la eficacia de la transmisión.

En determinados casos, también pueden aparecer grietas hasta producirse la rotura de la correa.

Nuestro catálogo incluye una correa Poly-V 508J5 compatible con la tupí Bernardo T500PF, utilizada también en determinados modelos de tupí Holzmann, Kity y Jean l'ébéniste.

Antes de realizar un pedido, es indispensable comprobar la referencia indicada en la correa original.

¿Cuándo sustituir la correa de transmisión de una tupí Bernardo?

Existen diferentes síntomas que pueden indicar que la correa de la Bernardo T500PF necesita una revisión.

Una disminución notable de la velocidad del eje durante el mecanizado puede estar relacionada con un problema de transmisión.

Los ruidos inusuales procedentes del compartimento de las poleas también pueden indicar una correa deteriorada o colocada incorrectamente.

La presencia de grietas, nervaduras dañadas o signos importantes de desgaste constituye otro motivo para realizar una inspección.

Sin embargo, estos síntomas no siempre proceden de la propia correa.

Una polea dañada, una alineación incorrecta u otro problema mecánico pueden producir efectos similares.

Antes de sustituir la correa, conviene comprobar su estado, revisar las poleas y examinar las condiciones de montaje.

La máquina debe estar completamente desconectada de la alimentación eléctrica antes de cualquier intervención.

Después de instalar la nueva correa, es necesario comprobar su correcta posición sobre las poleas y verificar el funcionamiento de la transmisión siguiendo las recomendaciones del fabricante.

Eje intercambiable Ø30 mm para Bernardo T500PF

Una de las características particulares de la tupí Bernardo T500PF es su sistema de ejes intercambiables.

Esta configuración permite adaptar la máquina a diferentes tipos de herramientas para trabajar la madera.

El eje intercambiable posición 65 está diseñado para recibir herramientas de fresado compatibles con un orificio de montaje de 30 mm.

Permite instalar cabezales portacuchillas para perfilado, herramientas de ranurado y otros accesorios adecuados para la tupí.

Este eje constituye un elemento fundamental del sistema de corte, ya que garantiza el correcto posicionamiento y soporte de las herramientas durante su rotación.

Un eje dañado, deformado o excesivamente desgastado puede comprometer tanto la precisión del mecanizado como la seguridad del operador.

Por este motivo, es importante comprobar periódicamente su estado y verificar la ausencia de holguras anormales.

Nuestro catálogo incluye un eje intercambiable posición 65 para Bernardo T500PF, también indicado para las tupís Holzmann FS160L y Jean l'ébéniste MX5108.

Antes de sustituirlo, es necesario comprobar el número de posición y las características del montaje original.

Eje intercambiable para fresas de fresadora

Una de las principales ventajas de la Bernardo T500PF es la posibilidad de utilizar un segundo eje intercambiable diseñado para fresas de fresadora.

Este eje intercambiable posición 66 permite instalar pinzas de sujeción adecuadas para fresas compatibles.

La máquina puede admitir fresas con mango de 6, 8 y 12 mm, dependiendo de la pinza utilizada.

Esta configuración amplía las posibilidades de mecanizado, permitiendo realizar diferentes operaciones de perfilado, ranurado y acabado.

El eje destinado a las pinzas de sujeción es un componente mecánico específico que debe instalarse correctamente.

Un montaje incorrecto o un eje deteriorado pueden provocar vibraciones o comprometer la fijación de la fresa.

En Probois Machinoutils ofrecemos un eje intercambiable posición 66 para Bernardo T500PF, compatible también con determinados modelos Holzmann y Jean l'ébéniste.

Antes de utilizarlo, es indispensable comprobar la compatibilidad entre el eje, la pinza de sujeción y la fresa.

Rodillo para el carro deslizante de la Bernardo T500PF

El carro deslizante de la Bernardo T500PF facilita el guiado de las piezas de madera durante determinadas operaciones de fresado.

Su desplazamiento debe mantenerse suave y regular para conservar una buena precisión de mecanizado.

El sistema de guiado está formado por diferentes componentes mecánicos que permiten el movimiento controlado del carro.

Entre estos elementos se encuentra el rodillo revestido para carro deslizante, que contribuye al correcto desplazamiento del conjunto.

Con el paso del tiempo, un rodillo puede desgastarse, deformarse o perder sus características originales de rodadura.

Un rodillo deteriorado puede provocar movimientos irregulares del carro, puntos de resistencia o una holgura excesiva.

Nuestro catálogo incluye un rodillo de recambio para carro deslizante de tupí Bernardo, utilizado también en determinadas máquinas Kity, Scheppach y Jean l'ébéniste.

Antes de realizar un pedido, es importante comprobar las dimensiones del rodillo y su compatibilidad con el montaje original de la máquina.

La sustitución de un rodillo desgastado puede contribuir a recuperar un desplazamiento más fluido del carro, siempre que los demás elementos de guiado se encuentren en buenas condiciones.

Tuerca de sujeción M16 para eje de tupí

La tuerca de sujeción M16 para eje de tupí es un componente mecánico utilizado para fijar las herramientas y los accesorios instalados sobre el eje.

Contribuye a la sujeción de los cabezales portacuchillas, los anillos separadores y otros elementos de montaje compatibles.

Este tipo de componente debe presentar una rosca en perfecto estado para garantizar un apriete conforme a las especificaciones del fabricante.

Una tuerca con la rosca deteriorada o deformaciones visibles no debe reutilizarse.

Una fijación incorrecta puede comprometer la sujeción de la herramienta y provocar riesgos importantes durante el funcionamiento de la máquina.

Nuestro catálogo incluye una tuerca de sujeción M16 para eje de tupí, adecuada para máquinas equipadas con un sistema de montaje roscado compatible.

Antes de realizar un pedido, es indispensable comprobar el diámetro, el paso de rosca y las características de la tuerca original.

Tornillo M16 × 55 mm para eje de tupí Ø30 mm

El tornillo M16 × 55 mm para eje de tupí Ø30 mm es un elemento de fijación utilizado en el sistema de sujeción de las herramientas de fresado.

Este tornillo de cabeza hexagonal contribuye a mantener en posición los cabezales portacuchillas, los anillos separadores y otros accesorios instalados sobre el eje.

Presenta una rosca M16 y una longitud de 55 mm.

Como cualquier componente mecánico de fijación, debe mantenerse en perfectas condiciones.

Una cabeza deteriorada, una rosca desgastada o una deformación visible pueden impedir un montaje correcto.

Es importante no sustituir nunca este tornillo por otro modelo de características simplemente aproximadas.

La longitud, la rosca y los demás parámetros deben corresponder a las especificaciones previstas para el montaje original.

Antes de cualquier intervención, la máquina debe estar completamente parada y desconectada de la alimentación eléctrica.

El apriete debe realizarse utilizando herramientas adecuadas y respetando las instrucciones del fabricante.

¿Cómo identificar el recambio correcto para Bernardo T500PF?

Antes de pedir un recambio para la tupí Bernardo T500PF, recomendamos comprobar el modelo exacto de la máquina.

La Bernardo T500PF está disponible en versiones monofásicas de 230 V y trifásicas de 400 V.

Aunque numerosos componentes mecánicos pueden ser comunes a ambas versiones, algunas piezas pueden presentar diferencias según la configuración.

La placa de características constituye el primer elemento que debe consultarse.

Permite identificar el modelo y las características técnicas de la máquina.

El despiece de la Bernardo T500PF también resulta especialmente útil para identificar los recambios y sus correspondientes números de posición.

Para los ejes intercambiables, las posiciones 65 y 66 permiten distinguir los dos sistemas de montaje.

Para la correa de transmisión, la referencia 508J5 debe compararse con la indicada en la correa original.

Para los componentes de sujeción M16, es indispensable verificar las dimensiones y las características de la rosca.

Una comparación directa con la pieza desmontada también puede facilitar la identificación.

Este procedimiento permite reducir los errores de pedido y elegir un recambio adecuado para la máquina.

Problemas habituales de la tupí Bernardo T500PF

Durante la vida útil de una tupí Bernardo T500PF pueden aparecer diferentes problemas mecánicos.

Una disminución de la velocidad del eje durante el fresado puede deberse a una correa desgastada, un problema de transmisión o una resistencia de corte excesiva.

Las vibraciones anormales pueden estar relacionadas con una herramienta montada incorrectamente, un eje deteriorado o un defecto de sujeción.

Un desplazamiento irregular del carro puede producirse debido a un rodillo desgastado, unas guías sucias o componentes mecánicos dañados.

Las dificultades para instalar un cabezal portacuchillas también pueden indicar un problema en el eje, los anillos separadores o los elementos de fijación.

En todos los casos, es importante identificar la causa real del funcionamiento incorrecto antes de sustituir una pieza.

Una máquina que presente un defecto de sujeción de la herramienta o un problema mecánico potencialmente peligroso no debe utilizarse hasta que se haya solucionado.

¿Cómo realizar el mantenimiento de la Bernardo T500PF?

Un mantenimiento regular contribuye a conservar las prestaciones y la vida útil de la tupí para madera Bernardo T500PF.

Después de cada utilización, recomendamos limpiar la mesa de trabajo y retirar las virutas acumuladas en las zonas accesibles de la máquina.

El carro deslizante debe mantenerse limpio para garantizar un movimiento suave y uniforme.

Las guías, los componentes de sujeción y los mecanismos de regulación deben revisarse periódicamente.

La correa de transmisión también debe inspeccionarse para detectar posibles grietas, nervaduras dañadas o signos de desgaste excesivo.

Los ejes intercambiables deben mantenerse limpios y libres de defectos que puedan comprometer el montaje correcto de las herramientas.

También es importante comprobar regularmente el estado de los anillos separadores, los tornillos de fijación y las tuercas de sujeción.

El uso de un aspirador de virutas conectado a la salida de 100 mm contribuye a limitar la acumulación de polvo y residuos dentro de la máquina.

Antes de cada utilización, los dispositivos de protección y guiado deben estar correctamente instalados y ajustados.

Todas las operaciones de mantenimiento deben realizarse con la máquina desconectada de la alimentación eléctrica.

¿Por qué reparar una Bernardo T500PF en lugar de sustituirla?

La sustitución de una correa de transmisión desgastada, un eje intercambiable deteriorado o un componente de sujeción defectuoso puede contribuir a prolongar la vida útil de una tupí Bernardo T500PF.

Cuando la máquina todavía se encuentra en buenas condiciones generales, una reparación adecuada suele representar una solución más económica que su sustitución completa.

Esta decisión también permite reducir los residuos y evitar la sustitución prematura de los equipos de carpintería.

Sin embargo, es indispensable elegir recambios compatibles y respetar las indicaciones del fabricante.

Los componentes que intervienen en la fijación de las herramientas de corte giratorias requieren especial atención.

La seguridad del operador debe ser siempre la prioridad.

Compra recambios Bernardo T500PF en Probois Machinoutils

En Probois Machinoutils ofrecemos una selección de recambios para tupí Bernardo T500PF para facilitar el mantenimiento y la reparación de tu máquina de carpintería.

En esta categoría encontrarás:

• La correa Poly-V 508J5 para el sistema de transmisión.

• El eje intercambiable posición 65 para herramientas de tupí.

• El eje intercambiable posición 66 para pinzas de fresas de fresadora.

• El rodillo revestido para carro deslizante.

• La tuerca de sujeción M16 para el eje portaherramientas.

• El tornillo de fijación M16 × 55 mm para eje de tupí Ø30 mm.

Estos componentes permiten realizar intervenciones en los principales sistemas de transmisión, guiado y fijación de la máquina.

Antes de realizar un pedido, recomendamos comprobar la referencia exacta de la máquina y comparar la pieza necesaria con el despiece correspondiente.

Si buscas otro recambio, nuestro servicio de atención al cliente puede ayudarte a identificarlo utilizando el modelo de la máquina, la placa de características o el número de posición indicado en el esquema técnico, según la disponibilidad del fabricante.

Descubre los recambios para tupí Bernardo T500PF en Probois Machinoutils para mantener tu máquina en buenas condiciones, sustituir los componentes defectuosos y prolongar su vida útil.
