Affûteuse de forets hélicoïdaux M4P by Bernardo MR13S : un affûtage précis des forets de 2 à 13 mm

L'affûteuse de forets hélicoïdaux M4P by Bernardo MR13S est une machine compacte destinée à l'affûtage des forets à métaux de 2 à 13 mm de diamètre. Elle permet de restaurer les arêtes de coupe des forets usés, de retrouver une géométrie de pointe adaptée et de prolonger la durée d'utilisation des outils de perçage.

Particulièrement intéressante pour les ateliers de mécanique, les professionnels de la métallurgie et les utilisateurs de perceuses à colonne ou de perceuses-fraiseuses, cette affûteuse de forets M4P MR13S offre une solution pratique pour entretenir régulièrement les forets hélicoïdaux.

Grâce à son angle de pointe réglable de 90° à 135°, elle permet d'adapter l'affûtage aux caractéristiques du foret et aux applications de perçage envisagées.

La machine dispose également d'un dispositif d'amincissement de l'âme du foret, particulièrement utile pour améliorer le centrage de la pointe et réduire l'effort axial nécessaire lors du perçage.

Son moteur de 120 W, sa vitesse de rotation de 4400 tr/min et son système de maintien par pinces ER20 contribuent à un affûtage régulier et reproductible.

Une affûteuse de forets à métaux pour les diamètres de 2 à 13 mm

La M4P by Bernardo MR13S est conçue pour l'affûtage des forets hélicoïdaux à deux lèvres dont le diamètre est compris entre 2 et 13 mm.

Cette plage de diamètres couvre de nombreux forets couramment utilisés dans les ateliers de mécanique, de maintenance et de fabrication métallique.

Au fil des utilisations, les arêtes de coupe d'un foret s'émoussent progressivement. Un foret usé peut alors nécessiter un effort de perçage plus important, provoquer un échauffement excessif ou produire des trous de qualité irrégulière.

L'affûtage permet de restaurer les arêtes de coupe lorsque l'état du foret le permet, évitant ainsi de remplacer systématiquement un outil simplement émoussé.

Cette machine peut notamment être utilisée pour :

• Réaffûter les forets HSS utilisés pour les travaux de perçage courants.
• Entretenir les forets au cobalt avec une meule compatible.
• Restaurer les arêtes de coupe des forets présentant une usure normale.
• Corriger l'angle de pointe dans la plage de réglage autorisée.
• Réaliser l'amincissement de l'âme afin d'améliorer les caractéristiques de la pointe.
• Entretenir régulièrement les outils de perçage d'un atelier de mécanique ou de maintenance.

La machine est également prévue pour l'affûtage de certains forets en carbure, à condition d'utiliser une meule diamantée compatible, adaptée à ce matériau.

Angle de pointe réglable de 90° à 135° pour différents travaux de perçage

L'un des principaux avantages de l'affûteuse de forets M4P MR13S est son angle d'affûtage réglable de 90° à 135°.

Cette possibilité de réglage permet de reproduire différentes géométries de pointe en fonction du type de foret et des opérations à réaliser.

L'angle de pointe influence notamment la manière dont le foret pénètre dans la matière, les efforts de coupe et le comportement de l'outil pendant le perçage.

Un angle de 118° est fréquemment utilisé sur les forets hélicoïdaux HSS destinés aux travaux courants sur les métaux. D'autres angles peuvent être privilégiés selon la géométrie du foret et les recommandations de son fabricant.

Grâce à sa plage de réglage étendue, la MR13S permet de sélectionner l'angle approprié sans se limiter à une seule configuration d'affûtage.

Il est toutefois important de respecter les caractéristiques du foret et de ne pas modifier arbitrairement sa géométrie lorsque celle-ci répond à une application spécifique.

Dispositif d'amincissement de l'âme du foret pour améliorer le centrage

La M4P by Bernardo MR13S se distingue également par la présence d'un dispositif d'amincissement de l'âme du foret.

Sur un foret hélicoïdal classique, l'âme centrale constitue la partie située entre les deux goujures. Au niveau de la pointe, elle forme une arête transversale qui ne coupe pas la matière de la même manière que les lèvres principales.

Cette zone centrale peut générer un effort axial important, particulièrement lorsque le foret possède une âme relativement épaisse.

L'amincissement de l'âme consiste à modifier localement cette géométrie afin de réduire la largeur de l'arête transversale.

Lorsqu'il est correctement réalisé, cet affûtage complémentaire présente plusieurs avantages :

• Amélioration du centrage : la pointe peut pénétrer plus facilement dans la matière.
• Réduction de l'effort axial : la pression nécessaire pour amorcer le perçage peut être diminuée.
• Meilleur comportement au démarrage : le foret peut être moins sujet au déport sur la surface.
• Optimisation de la géométrie de pointe : l'outil retrouve des caractéristiques de coupe mieux adaptées à son utilisation.

Cette fonction constitue un avantage appréciable par rapport aux affûteuses de forets les plus simples, qui permettent uniquement de reprendre les deux lèvres principales.

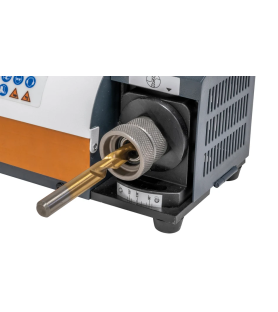

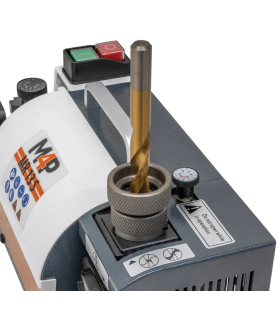

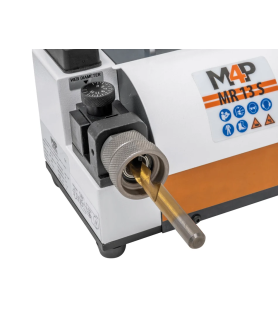

Un système de maintien par pinces ER20 pour un affûtage précis

L'affûteuse de forets hélicoïdaux MR13S utilise un système de serrage par pinces ER20 destiné à maintenir le foret pendant les différentes étapes de préparation et d'affûtage.

Ce système permet de positionner le foret dans un porte-pinces adapté à son diamètre.

Le maintien correct du foret est essentiel pour obtenir une géométrie de pointe régulière et limiter les différences d'affûtage entre les deux lèvres.

La machine est livrée avec 11 pinces ER20 correspondant aux diamètres nominaux suivants :

• 3 mm
• 4 mm
• 5 mm
• 6 mm
• 7 mm
• 8 mm
• 9 mm
• 10 mm
• 11 mm
• 12 mm
• 13 mm

Un porte-pinces ER20 est également compris dans la livraison.

Pour les forets de petit diamètre, il convient de vérifier la compatibilité de la pince utilisée avec le diamètre réel de la queue du foret.

Le positionnement et le serrage doivent être réalisés conformément aux instructions du fabricant afin d'obtenir un affûtage correct.

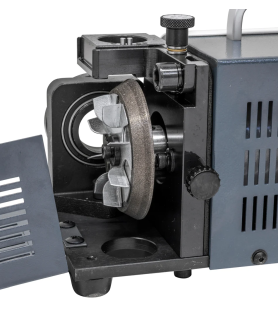

Meule CBN incluse pour l'affûtage des forets HSS

La M4P MR13S est livrée avec une meule d'affûtage CBN.

Le CBN, ou nitrure de bore cubique, est un abrasif particulièrement adapté à l'affûtage de nombreux outils en acier rapide, notamment les forets HSS.

Cette technologie abrasive présente une bonne résistance à l'usure et permet de travailler les arêtes de coupe avec précision lorsque les conditions d'utilisation sont respectées.

La meule CBN fournie permet donc d'effectuer les opérations d'affûtage courantes sur les forets compatibles.

Attention : pour l'affûtage des forets en carbure, il est nécessaire d'utiliser une meule diamantée compatible. La meule CBN livrée en standard ne doit pas être présentée comme une meule universelle pour tous les matériaux.

Le choix de la meule doit toujours être adapté à la composition du foret et aux recommandations du fabricant.

Un moteur de 120 W et une vitesse de rotation de 4400 tr/min

L'affûteuse de forets M4P by Bernardo MR13S est équipée d'un moteur de 0,12 kW, soit 120 W.

Ce moteur entraîne la meule à une vitesse de 4400 tours par minute.

La machine possède également un rotor monté sur roulements à billes de précision, contribuant à un fonctionnement régulier et à une bonne stabilité de rotation.

Ces caractéristiques sont importantes pour les opérations d'affûtage, qui nécessitent un contact maîtrisé entre la meule et les arêtes de coupe du foret.

Le fonctionnement de la machine est conçu pour permettre des opérations d'affûtage rapides et précises, sous réserve d'une préparation et d'un positionnement corrects des outils.

Il est recommandé d'effectuer les opérations sans exercer de pression excessive afin de préserver les arêtes de coupe et la meule.

Une affûteuse de forets compacte pour les ateliers de mécanique

Avec des dimensions de seulement 285 x 145 x 155 mm, la MR13S est une machine compacte qui trouve facilement sa place sur un établi.

Son poids approximatif de 7,5 kg permet de la déplacer ou de la ranger lorsque l'espace disponible dans l'atelier est limité.

Elle constitue ainsi une solution pratique pour les utilisateurs qui souhaitent disposer d'un équipement d'affûtage dédié sans installer une machine de grandes dimensions.

Son alimentation en 230 V monophasé permet de l'utiliser dans un atelier équipé d'une installation électrique adaptée.

Cette affûteuse peut notamment compléter l'équipement d'un atelier possédant une perceuse à colonne, une perceuse-fraiseuse ou d'autres machines-outils destinées au travail des métaux.

Caractéristiques techniques de l'affûteuse de forets M4P by Bernardo MR13S

Retrouvez ci-dessous les caractéristiques techniques de l'affûteuse de forets hélicoïdaux M4P MR13S :

• Marque : M4P by Bernardo
• Modèle : MR13S
• Référence fabricant : 1016066
• Code EAN : 9009468081768
• Type de machine : affûteuse de forets hélicoïdaux
• Type de forets : forets hélicoïdaux à deux lèvres
• Diamètre d'affûtage : 2 à 13 mm
• Angle de pointe réglable : 90° à 135°
• Fonction d'amincissement de l'âme : oui
• Vitesse de rotation : 4400 tr/min
• Puissance du moteur : 0,12 kW (120 W)
• Alimentation électrique : 230 V monophasé
• Longueur : 285 mm
• Largeur : 145 mm
• Hauteur : 155 mm
• Poids approximatif : 7,5 kg
• Meule fournie : meule CBN
• Système de serrage : pinces ER20
• Nombre de pinces fournies : 11
• Diamètres nominaux des pinces : 3 à 13 mm
• Porte-pinces ER20 : inclus

Équipements livrés avec l'affûteuse de forets M4P MR13S

L'affûteuse de forets hélicoïdaux M4P by Bernardo MR13S est livrée avec les équipements suivants :

• 1 meule CBN pour l'affûtage des forets compatibles.
• 11 pinces ER20 de diamètres nominaux 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 et 13 mm.
• 1 porte-pinces ER20 pour le maintien des forets.

La machine dispose également d'un dispositif intégré permettant de réaliser l'amincissement de l'âme du foret.

Important : la meule diamantée destinée à l'affûtage des forets en carbure ne figure pas dans la liste des équipements standard fournis.

Comment utiliser correctement une affûteuse de forets hélicoïdaux ?

Pour obtenir un résultat satisfaisant avec la MR13S, il est important de préparer correctement le foret avant chaque opération d'affûtage.

La première étape consiste à vérifier l'état général du foret. Un outil simplement émoussé peut généralement être réaffûté, tandis qu'un foret présentant une fissure, une déformation importante ou une détérioration excessive doit être examiné avec précaution et remplacé si nécessaire.

Il convient ensuite de sélectionner la pince ER20 adaptée au diamètre du foret et de positionner celui-ci conformément à la procédure indiquée dans le manuel de la machine.

L'angle de pointe doit être réglé selon la géométrie recherchée et les caractéristiques de l'outil.

Après l'affûtage des lèvres principales, le dispositif d'amincissement de l'âme peut être utilisé lorsque cette opération est appropriée au type de foret.

Quelques précautions permettent d'améliorer la qualité du travail :

• Utiliser une meule adaptée au matériau du foret.
• Vérifier que le foret est correctement maintenu dans sa pince.
• Respecter l'angle de pointe recommandé pour l'outil.
• Éviter toute pression excessive pendant l'affûtage.
• Porter une protection oculaire appropriée.
• Attendre l'arrêt complet de la meule avant toute intervention.
• Débrancher la machine avant les opérations de maintenance ou de remplacement de la meule.

Un contrôle visuel des deux lèvres après l'affûtage permet de vérifier leur régularité et de détecter d'éventuelles anomalies.

Pourquoi choisir l'affûteuse de forets M4P MR13S chez Probois Machinoutils ?

L'affûteuse de forets hélicoïdaux M4P by Bernardo MR13S constitue une solution intéressante pour les utilisateurs souhaitant entretenir leurs outils de perçage et limiter le remplacement des forets simplement émoussés.

Sa capacité d'affûtage de 2 à 13 mm, son angle de pointe réglable de 90° à 135° et son dispositif d'amincissement de l'âme offrent des possibilités appréciables pour l'entretien des forets hélicoïdaux.

Le système de maintien par pinces ER20, la meule CBN incluse et le rotor monté sur roulements à billes de précision contribuent à un fonctionnement régulier.

Avec son moteur de 120 W, son alimentation en 230 V et ses dimensions compactes, cette machine trouve facilement sa place dans un atelier de mécanique ou de maintenance.

Chez Probois Machinoutils, nous proposons une sélection de machines et d'accessoires pour le travail des métaux, notamment des affûteuses de forets, des perceuses à colonne, des perceuses-fraiseuses, des forets à métaux et des accessoires d'usinage.

Choisissez l'affûteuse de forets M4P by Bernardo MR13S pour entretenir vos forets hélicoïdaux de 2 à 13 mm et retrouver des arêtes de coupe adaptées à vos travaux de perçage.
