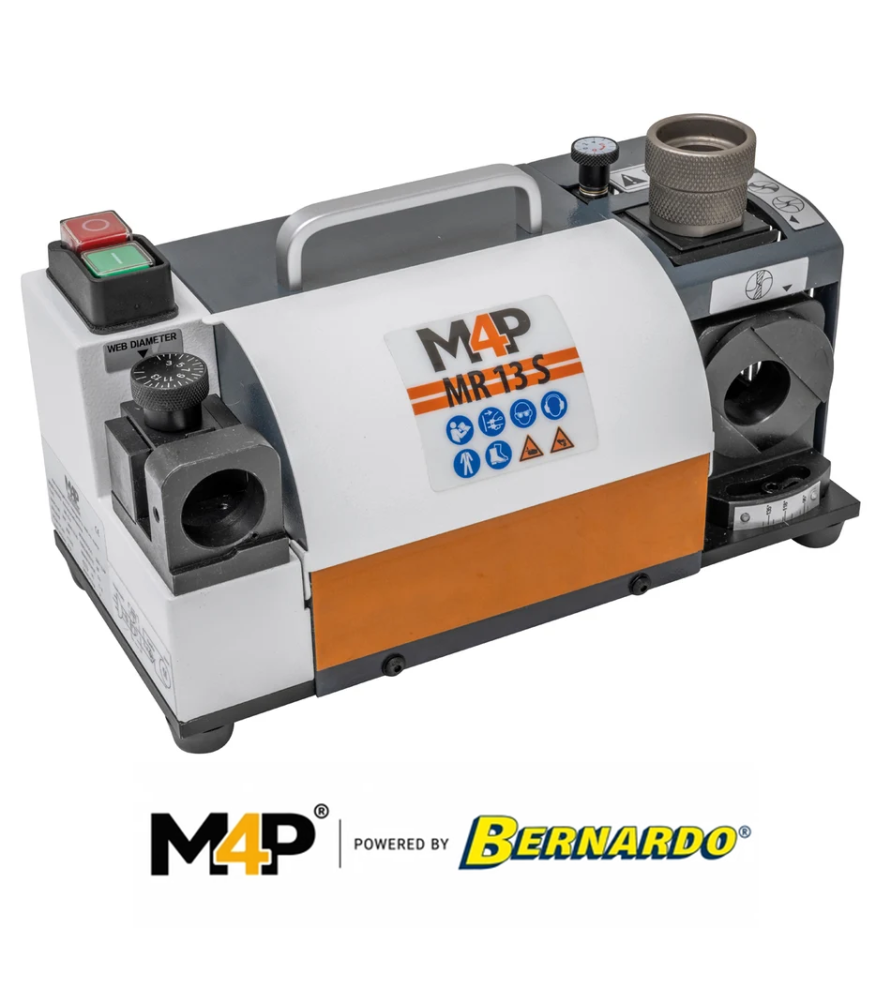

Afiladora de brocas helicoidales M4P by Bernardo MR13S: afilado preciso de brocas de 2 a 13 mm

La afiladora de brocas helicoidales M4P by Bernardo MR13S es una máquina compacta diseñada para el afilado de brocas para metal con diámetros comprendidos entre 2 y 13 mm. Permite recuperar los filos de corte de las brocas desgastadas, restaurar una geometría de punta adecuada y prolongar la vida útil de las herramientas de perforación.

Especialmente indicada para talleres mecánicos, profesionales de la metalurgia y usuarios de taladros de columna o taladros fresadores, esta afiladora de brocas M4P MR13S ofrece una solución práctica para el mantenimiento periódico de las brocas helicoidales.

Gracias a su ángulo de punta regulable de 90° a 135°, permite adaptar la geometría del afilado a las características de la broca y a la aplicación de perforación prevista.

La máquina también dispone de un dispositivo de adelgazamiento del alma de la broca, especialmente útil para mejorar el centrado de la punta y reducir la fuerza axial necesaria durante la perforación.

Su motor de 120 W, la velocidad de rotación de la muela de 4400 rpm y el sistema de sujeción mediante pinzas ER20 contribuyen a obtener resultados de afilado uniformes y repetibles.

Una afiladora de brocas para metal de 2 a 13 mm

La M4P by Bernardo MR13S está diseñada para afilar brocas helicoidales de dos filos con diámetros comprendidos entre 2 y 13 mm.

Este intervalo de diámetros abarca numerosas medidas de brocas utilizadas habitualmente en talleres mecánicos, departamentos de mantenimiento y trabajos de fabricación metálica.

Durante su utilización, los filos de corte de una broca se desgastan progresivamente. Una broca desafilada puede requerir una mayor presión de avance, generar un calentamiento excesivo o producir agujeros con una calidad irregular.

El afilado permite recuperar los filos de corte cuando el estado de la broca lo permite, evitando tener que sustituir sistemáticamente herramientas que simplemente han perdido su capacidad de corte.

Esta máquina puede utilizarse para diferentes aplicaciones:

• Reafilado de brocas HSS: mantenimiento de brocas utilizadas para trabajos habituales de perforación de metales.
• Afilado de brocas de acero al cobalto: recuperación de los filos de corte mediante una muela compatible.
• Restauración de filos desgastados: mantenimiento de brocas que presentan un desgaste normal.
• Ajuste del ángulo de punta: afilado dentro del intervalo de regulación permitido por la máquina.
• Adelgazamiento del alma: mejora de la geometría de la punta de la broca.
• Mantenimiento de herramientas de perforación: afilado periódico de brocas utilizadas en talleres mecánicos y departamentos de mantenimiento.

La máquina también puede utilizarse para afilar determinadas brocas de metal duro, siempre que se instale una muela diamantada compatible y adecuada para este material.

Ángulo de punta regulable de 90° a 135° para diferentes aplicaciones de perforación

Una de las principales ventajas de la afiladora de brocas M4P MR13S es su ángulo de afilado regulable de 90° a 135°.

Este intervalo de regulación permite reproducir diferentes geometrías de punta según el tipo de broca y la operación de perforación que se desea realizar.

El ángulo de punta influye en la forma en que la broca penetra en el material, en las fuerzas de corte generadas y en el comportamiento de la herramienta durante la perforación.

Un ángulo de 118° se utiliza habitualmente en brocas helicoidales HSS destinadas a trabajos generales sobre metales. Otros ángulos pueden resultar más adecuados según la geometría de la broca y las recomendaciones de su fabricante.

Gracias a su amplio intervalo de regulación, la MR13S permite seleccionar el ángulo apropiado sin quedar limitada a una única configuración de afilado.

No obstante, es importante respetar las características originales de la broca y evitar modificar innecesariamente su geometría cuando esta ha sido diseñada para una aplicación específica.

Dispositivo de adelgazamiento del alma para mejorar el centrado y reducir la fuerza de perforación

La M4P by Bernardo MR13S también destaca por incorporar un dispositivo de adelgazamiento del alma de la broca.

En una broca helicoidal convencional, el alma central se encuentra entre las dos ranuras helicoidales. En la punta de la broca, esta zona forma el filo transversal, que no corta el material de la misma manera que los dos filos principales.

Esta parte central puede generar una fuerza axial considerable, especialmente cuando la broca tiene un alma relativamente gruesa.

El adelgazamiento del alma consiste en modificar localmente la geometría de la punta para reducir la anchura del filo transversal.

Cuando se realiza correctamente, esta operación adicional de afilado ofrece varias ventajas:

• Mejor centrado: la punta puede penetrar más fácilmente en el material.
• Reducción de la fuerza axial: puede disminuir la presión necesaria para iniciar la perforación.
• Mejor comportamiento al comenzar a perforar: la broca puede tener menos tendencia a desviarse sobre la superficie de la pieza.
• Geometría de punta optimizada: la herramienta puede recuperar características de corte más adecuadas para su aplicación.

Esta función representa una ventaja importante frente a las afiladoras de brocas más sencillas, que únicamente permiten reafilar los dos filos de corte principales.

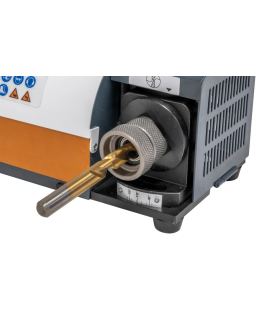

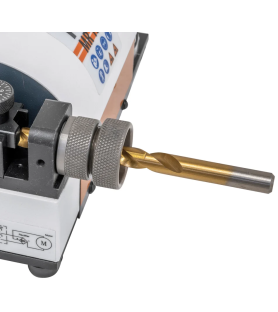

Sistema de sujeción mediante pinzas ER20 para un afilado preciso

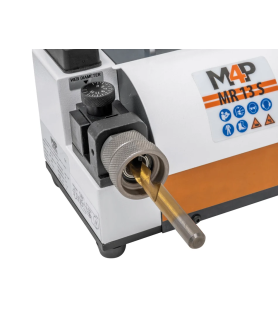

La afiladora de brocas helicoidales MR13S utiliza un sistema de sujeción mediante pinzas ER20 para mantener la broca firmemente colocada durante las diferentes etapas de preparación y afilado.

Este sistema permite posicionar la broca en un portapinzas adecuado para su diámetro.

La correcta colocación de la herramienta es fundamental para obtener una geometría de punta uniforme y limitar las diferencias de afilado entre los dos filos de corte.

La máquina se suministra con 11 pinzas ER20 de las siguientes medidas nominales:

• 3 mm
• 4 mm
• 5 mm
• 6 mm
• 7 mm
• 8 mm
• 9 mm
• 10 mm
• 11 mm
• 12 mm
• 13 mm

También se incluye un portapinzas ER20 en el equipamiento estándar.

Para las brocas de pequeño diámetro, es importante comprobar que la pinza seleccionada sea compatible con el diámetro real del vástago de la broca.

La colocación y la sujeción deben realizarse siguiendo las instrucciones del fabricante para garantizar resultados de afilado precisos.

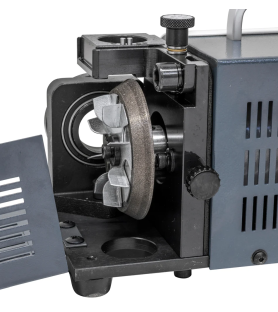

Muela CBN incluida para el afilado de brocas HSS

La afiladora de brocas M4P MR13S se suministra con una muela CBN.

El CBN, o nitruro de boro cúbico, es un abrasivo especialmente adecuado para el afilado de numerosas herramientas de acero rápido, incluidas las brocas helicoidales HSS.

Esta tecnología abrasiva ofrece una buena resistencia al desgaste y permite reafilar con precisión los filos de corte cuando se respetan las condiciones de utilización adecuadas.

Por tanto, la muela CBN suministrada resulta apropiada para las operaciones habituales de afilado de brocas compatibles.

Importante: para afilar brocas de metal duro es necesario utilizar una muela diamantada compatible. La muela CBN suministrada de serie no debe considerarse una muela universal para todos los materiales.

La elección de la muela debe realizarse siempre según el material de la broca y las recomendaciones del fabricante.

Motor de 120 W y velocidad de rotación de la muela de 4400 rpm

La afiladora de brocas M4P by Bernardo MR13S está equipada con un motor de 0,12 kW, equivalente a 120 W.

Este motor acciona la muela a una velocidad de 4400 revoluciones por minuto.

La máquina también incorpora un rotor montado sobre rodamientos de bolas de precisión, que contribuye a un funcionamiento regular y a una rotación estable.

Estas características son importantes para las operaciones de afilado, que requieren un contacto controlado entre la muela y los filos de corte de la broca.

La máquina está diseñada para realizar operaciones de afilado rápidas y precisas, siempre que las herramientas estén correctamente preparadas y posicionadas.

Durante el afilado, se recomienda evitar ejercer una presión excesiva para preservar tanto los filos de corte como la muela.

Una afiladora de brocas compacta para talleres mecánicos

Con unas dimensiones de tan solo 285 x 145 x 155 mm, la MR13S es una máquina compacta que puede instalarse fácilmente sobre un banco de trabajo.

Su peso aproximado de 7,5 kg permite desplazarla o guardarla cómodamente cuando el espacio disponible en el taller es limitado.

Representa, por tanto, una solución práctica para los usuarios que desean disponer de un equipo específico para el afilado de brocas sin necesidad de instalar una máquina de grandes dimensiones.

Su alimentación monofásica de 230 V permite utilizarla en talleres equipados con una instalación eléctrica adecuada.

Esta afiladora constituye un complemento útil para talleres que ya disponen de taladros de columna, taladros fresadores u otras máquinas destinadas al trabajo de los metales.

Características técnicas de la afiladora de brocas M4P by Bernardo MR13S

A continuación se detallan las características técnicas de la afiladora de brocas helicoidales M4P MR13S:

• Marca: M4P by Bernardo
• Modelo: MR13S
• Referencia del fabricante: 1016066
• Código EAN: 9009468081768
• Tipo de máquina: afiladora de brocas helicoidales
• Tipo de brocas: brocas helicoidales de dos filos
• Diámetro de afilado: de 2 a 13 mm
• Ángulo de punta regulable: de 90° a 135°
• Función de adelgazamiento del alma: sí
• Velocidad de rotación de la muela: 4400 rpm
• Potencia del motor: 0,12 kW (120 W)
• Alimentación eléctrica: 230 V monofásica
• Longitud: 285 mm
• Anchura: 145 mm
• Altura: 155 mm
• Peso aproximado: 7,5 kg
• Muela suministrada: muela CBN
• Sistema de sujeción: pinzas ER20
• Número de pinzas suministradas: 11
• Medidas nominales de las pinzas: de 3 a 13 mm
• Portapinzas ER20: incluido

Equipamiento estándar de la afiladora de brocas M4P MR13S

La afiladora de brocas helicoidales M4P by Bernardo MR13S se suministra con los siguientes accesorios:

• 1 muela CBN para afilar brocas compatibles.
• 11 pinzas ER20 de medidas nominales 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 y 13 mm.
• 1 portapinzas ER20 para sujetar las brocas.

La máquina también dispone de un dispositivo integrado para el adelgazamiento del alma de la broca.

Importante: la muela diamantada necesaria para afilar brocas de metal duro no figura entre los accesorios suministrados de serie.

¿Cómo utilizar correctamente una afiladora de brocas helicoidales?

Para obtener resultados satisfactorios con la MR13S, es importante preparar correctamente cada broca antes de proceder al afilado.

El primer paso consiste en comprobar el estado general de la herramienta. Una broca que simplemente ha perdido el filo normalmente puede reafilarse, mientras que una broca con grietas, deformaciones importantes o daños graves debe examinarse cuidadosamente y sustituirse cuando sea necesario.

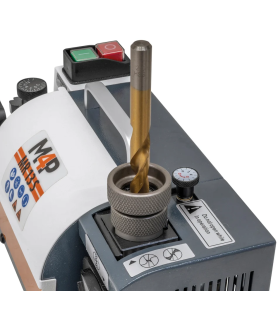

A continuación, debe seleccionarse la pinza ER20 adecuada para el diámetro de la broca y colocar la herramienta siguiendo el procedimiento descrito en el manual de la máquina.

El ángulo de punta debe ajustarse según la geometría deseada y las características de la herramienta.

Después de afilar los dos filos principales, puede utilizarse el dispositivo de adelgazamiento del alma cuando esta operación sea apropiada para el tipo de broca.

Algunas precauciones permiten mejorar la calidad del afilado:

• Utilizar una muela adecuada para el material de la broca.
• Comprobar que la broca esté correctamente sujeta en la pinza.
• Respetar el ángulo de punta recomendado para la herramienta.
• Evitar ejercer una presión excesiva durante el afilado.
• Utilizar protección ocular adecuada.
• Esperar a que la muela se detenga completamente antes de realizar cualquier intervención.
• Desconectar la máquina de la alimentación eléctrica antes de efectuar operaciones de mantenimiento o sustituir la muela.

Una inspección visual de los dos filos de corte después del afilado permite comprobar su uniformidad y detectar posibles irregularidades.

¿Por qué elegir la afiladora de brocas M4P MR13S en Probois Machinoutils?

La afiladora de brocas helicoidales M4P by Bernardo MR13S representa una solución interesante para los usuarios que desean mantener sus herramientas de perforación y reducir la necesidad de sustituir brocas que simplemente han perdido el filo.

Su capacidad de afilado de 2 a 13 mm, el ángulo de punta regulable de 90° a 135° y la función de adelgazamiento del alma ofrecen posibilidades útiles para el mantenimiento de brocas helicoidales.

El sistema de sujeción mediante pinzas ER20, la muela CBN incluida y el rotor montado sobre rodamientos de bolas de precisión contribuyen a un funcionamiento regular.

Con su motor de 120 W, su alimentación de 230 V y sus dimensiones compactas, esta máquina encuentra fácilmente su lugar en un taller mecánico o departamento de mantenimiento.

En Probois Machinoutils ofrecemos una selección de máquinas y accesorios para trabajar los metales, entre ellos afiladoras de brocas, taladros de columna, taladros fresadores, brocas para metal y accesorios de mecanizado.

Elija la afiladora de brocas M4P by Bernardo MR13S para reafilar sus brocas helicoidales de 2 a 13 mm y recuperar filos de corte adecuados para sus trabajos de perforación.
