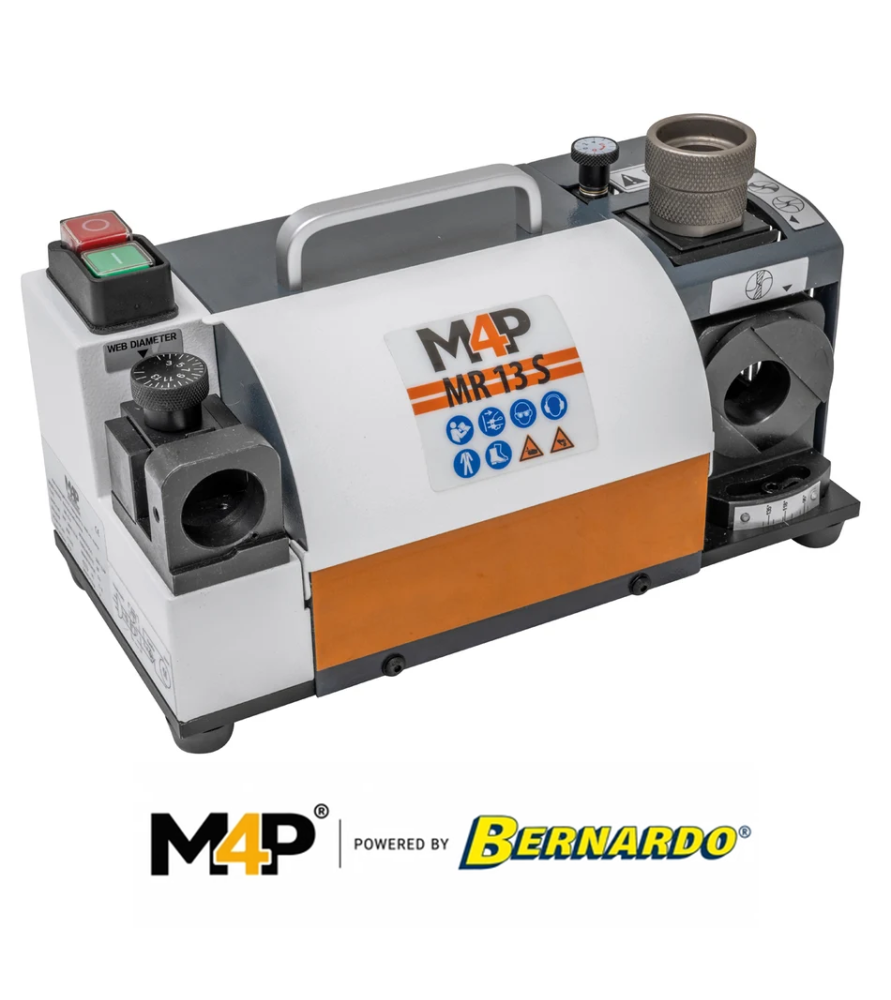

M4P by Bernardo MR13S Spiralbohrer-Schleifmaschine: Präzises Schärfen von Bohrern mit 2 bis 13 mm Durchmesser

Die M4P by Bernardo MR13S Spiralbohrer-Schleifmaschine ist eine kompakte Maschine zum Schärfen von Metallbohrern mit einem Durchmesser von 2 bis 13 mm. Sie ermöglicht das Nachschleifen verschlissener Schneidkanten, die Wiederherstellung einer geeigneten Bohrerspitzengeometrie und die Verlängerung der Nutzungsdauer von Bohrwerkzeugen.

Diese M4P MR13S Bohrerschleifmaschine eignet sich besonders für mechanische Werkstätten, Metallbearbeitungsbetriebe, Instandhaltungsabteilungen sowie Anwender von Säulenbohrmaschinen und Bohr-Fräsmaschinen. Sie bietet eine praktische Lösung für die regelmäßige Pflege und das Nachschärfen von Spiralbohrern.

Dank des einstellbaren Spitzenwinkels von 90° bis 135° lässt sich die Schleifgeometrie an die Eigenschaften des Bohrers und die jeweilige Bohranwendung anpassen.

Die Maschine verfügt außerdem über eine Ausspitzvorrichtung zur Bearbeitung der Querschneide. Diese Funktion ist besonders hilfreich, um die Zentrierung der Bohrerspitze zu verbessern und die beim Bohren erforderliche Axialkraft zu reduzieren.

Der 120-W-Motor, die Schleifscheibendrehzahl von 4400 U/min und das Spannsystem mit ER20-Spannzangen tragen zu gleichmäßigen und reproduzierbaren Schleifergebnissen bei.

Eine Bohrerschleifmaschine für Metall-Spiralbohrer von 2 bis 13 mm

Die M4P by Bernardo MR13S wurde zum Schärfen von zweischneidigen Spiralbohrern mit Durchmessern zwischen 2 und 13 mm entwickelt.

Dieser Durchmesserbereich deckt zahlreiche Bohrergrößen ab, die üblicherweise in mechanischen Werkstätten, Instandhaltungsbetrieben und bei der Metallbearbeitung eingesetzt werden.

Während des Gebrauchs nutzen sich die Schneidkanten eines Bohrers allmählich ab. Ein stumpfer Bohrer kann einen höheren Vorschubdruck erfordern, übermäßige Wärme erzeugen oder Bohrungen mit ungleichmäßiger Oberflächenqualität verursachen.

Durch das Nachschärfen können die Schneidkanten wiederhergestellt werden, sofern der Zustand des Bohrers dies zulässt. Dadurch müssen Werkzeuge, die lediglich stumpf geworden sind, nicht zwangsläufig ersetzt werden.

Die Maschine eignet sich unter anderem für folgende Anwendungen:

• Nachschärfen von HSS-Bohrern: Pflege von Spiralbohrern für allgemeine Metallbohrarbeiten.
• Schärfen kobaltlegierter Bohrer: Wiederherstellung der Schneidkanten mit einer geeigneten Schleifscheibe.
• Nachschleifen verschlissener Schneidkanten: Instandhaltung von Bohrern mit normalem Verschleiß.
• Einstellen des Spitzenwinkels: Schärfen innerhalb des vorgesehenen Winkelbereichs.
• Ausspitzen der Bohrerspitze: Optimierung der Querschneidengeometrie.
• Regelmäßige Werkzeugpflege: Wartung von Bohrwerkzeugen in Metallwerkstätten und Instandhaltungsabteilungen.

Die Maschine kann auch zum Schärfen bestimmter Hartmetallbohrer verwendet werden, sofern eine passende Diamantschleifscheibe eingesetzt wird, die für dieses Material geeignet ist.

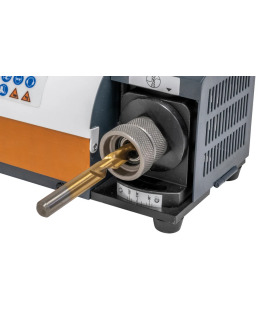

Einstellbarer Spitzenwinkel von 90° bis 135° für unterschiedliche Bohranwendungen

Einer der wichtigsten Vorteile der M4P MR13S Bohrerschleifmaschine ist der einstellbare Schleifwinkel von 90° bis 135°.

Dieser Einstellbereich ermöglicht es, unterschiedliche Bohrerspitzengeometrien entsprechend dem Bohrertyp und der vorgesehenen Anwendung nachzuschleifen.

Der Spitzenwinkel beeinflusst das Eindringverhalten des Bohrers, die entstehenden Schnittkräfte und das Verhalten des Werkzeugs während des Bohrvorgangs.

Ein Spitzenwinkel von 118° wird häufig bei HSS-Spiralbohrern für allgemeine Metallbearbeitungsarbeiten verwendet. Andere Winkel können je nach Bohrergeometrie und den Empfehlungen des Werkzeugherstellers sinnvoll sein.

Dank des großen Einstellbereichs ermöglicht die MR13S die Auswahl des passenden Winkels, ohne auf eine einzige Schleifgeometrie beschränkt zu sein.

Dabei sollten die ursprünglichen Eigenschaften des Bohrers berücksichtigt werden. Die Geometrie eines speziell für bestimmte Materialien oder Anwendungen entwickelten Bohrers sollte nicht ohne entsprechenden Grund verändert werden.

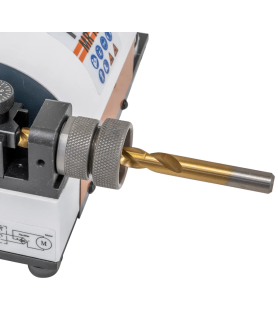

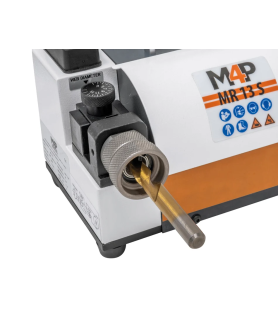

Ausspitzvorrichtung zur Verbesserung der Zentrierung und Reduzierung der Vorschubkraft

Die M4P by Bernardo MR13S zeichnet sich außerdem durch ihre integrierte Ausspitzvorrichtung aus.

Bei einem herkömmlichen Spiralbohrer befindet sich der Bohrerkern zwischen den beiden Spannuten. An der Bohrerspitze bildet dieser Bereich die Querschneide, die das Material nicht auf dieselbe Weise schneidet wie die beiden Hauptschneiden.

Diese zentrale Zone kann erhebliche axiale Kräfte verursachen, insbesondere bei Bohrern mit einem relativ starken Kern.

Beim Ausspitzen wird die Geometrie der Bohrerspitze gezielt bearbeitet, um die Breite der Querschneide zu reduzieren.

Bei fachgerechter Ausführung bietet dieser zusätzliche Schleifvorgang mehrere Vorteile:

• Verbesserte Zentrierung: Die Bohrerspitze kann leichter in das Werkstück eindringen.
• Geringere Axialkraft: Der erforderliche Vorschubdruck beim Anbohren kann reduziert werden.
• Besseres Anbohrverhalten: Die Gefahr des Verlaufens auf der Werkstückoberfläche kann verringert werden.
• Optimierte Spitzengeometrie: Der Bohrer erhält eine für seine Anwendung besser geeignete Schneidengeometrie.

Diese Funktion stellt einen wichtigen Vorteil gegenüber einfachen Bohrerschärfgeräten dar, mit denen ausschließlich die beiden Hauptschneiden nachgeschliffen werden können.

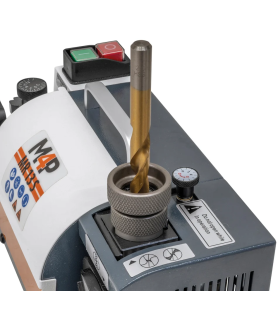

ER20-Spannzangensystem für präzises Bohrerschleifen

Die MR13S Spiralbohrer-Schleifmaschine verwendet ein ER20-Spannzangensystem, mit dem der Bohrer während der Vorbereitung und des Schleifvorgangs sicher gehalten wird.

Dieses System ermöglicht die Positionierung des Bohrers in einem Spannzangenhalter, der für den jeweiligen Durchmesser geeignet ist.

Eine korrekte Positionierung ist entscheidend, um eine gleichmäßige Spitzengeometrie zu erzielen und Unterschiede zwischen den beiden Hauptschneiden zu vermeiden.

Die Maschine wird mit 11 ER20-Spannzangen in folgenden Nenngrößen geliefert:

• 3 mm
• 4 mm
• 5 mm
• 6 mm
• 7 mm
• 8 mm
• 9 mm
• 10 mm
• 11 mm
• 12 mm
• 13 mm

Ein ER20-Spannzangenhalter gehört ebenfalls zum Standardlieferumfang.

Bei Bohrern mit kleinen Durchmessern muss geprüft werden, ob die gewählte Spannzange mit dem tatsächlichen Schaftdurchmesser des Bohrers kompatibel ist.

Das Einspannen und Positionieren sollte entsprechend den Anweisungen des Herstellers erfolgen, um präzise Schleifergebnisse zu gewährleisten.

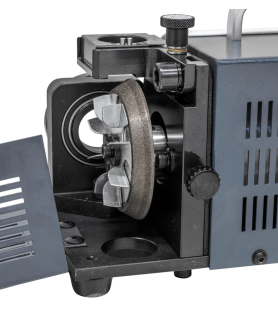

CBN-Schleifscheibe inklusive zum Schärfen von HSS-Bohrern

Die M4P MR13S Bohrerschleifmaschine wird mit einer CBN-Schleifscheibe geliefert.

CBN steht für kubisches Bornitrid und ist ein Schleifmittel, das sich besonders für die Bearbeitung vieler Werkzeuge aus Schnellarbeitsstahl eignet, darunter auch HSS-Spiralbohrer.

Dieses Schleifmittel zeichnet sich durch eine gute Verschleißfestigkeit aus und ermöglicht bei sachgemäßer Anwendung ein präzises Nachschärfen der Schneidkanten.

Die mitgelieferte CBN-Schleifscheibe eignet sich daher für übliche Schleifarbeiten an kompatiblen Bohrern.

Wichtig: Zum Schärfen von Hartmetallbohrern ist eine kompatible Diamantschleifscheibe erforderlich. Die serienmäßig mitgelieferte CBN-Schleifscheibe darf nicht als universelle Schleifscheibe für sämtliche Bohrermaterialien betrachtet werden.

Die Auswahl der Schleifscheibe muss stets auf den Werkstoff des Bohrers und die Empfehlungen des Herstellers abgestimmt werden.

120-W-Motor und Schleifscheibendrehzahl von 4400 U/min

Die M4P by Bernardo MR13S Bohrerschleifmaschine ist mit einem 0,12-kW-Motor ausgestattet, entsprechend 120 W.

Dieser Motor treibt die Schleifscheibe mit einer Drehzahl von 4400 Umdrehungen pro Minute an.

Die Maschine besitzt außerdem einen präzisionskugelgelagerten Rotor, der zu einem ruhigen Lauf und einer gleichmäßigen Rotation beiträgt.

Diese Eigenschaften sind für Schleifarbeiten wichtig, da ein kontrollierter Kontakt zwischen der Schleifscheibe und den Schneidkanten des Bohrers erforderlich ist.

Die Maschine ist für schnelle und präzise Schleifvorgänge ausgelegt, sofern die Werkzeuge korrekt vorbereitet und positioniert werden.

Während des Schleifens sollte kein übermäßiger Druck ausgeübt werden, um sowohl die Schneidkanten als auch die Schleifscheibe zu schonen.

Kompakte Bohrerschleifmaschine für mechanische Werkstätten

Mit Abmessungen von nur 285 x 145 x 155 mm ist die MR13S eine kompakte Maschine, die problemlos auf einer Werkbank aufgestellt werden kann.

Ihr Gewicht von ungefähr 7,5 kg erleichtert das Umstellen oder Verstauen, wenn der Platz in der Werkstatt begrenzt ist.

Damit bietet sie eine praktische Lösung für Anwender, die eine spezielle Bohrerschleifmaschine einsetzen möchten, ohne eine große stationäre Schleifmaschine installieren zu müssen.

Der 230-V-Einphasenanschluss ermöglicht den Betrieb in Werkstätten mit einer geeigneten Stromversorgung.

Die Maschine ist eine sinnvolle Ergänzung für Werkstätten, die bereits über Säulenbohrmaschinen, Bohr-Fräsmaschinen oder andere Metallbearbeitungsmaschinen verfügen.

Technische Daten der M4P by Bernardo MR13S Bohrerschleifmaschine

Nachfolgend finden Sie die technischen Daten der M4P MR13S Spiralbohrer-Schleifmaschine:

• Marke: M4P by Bernardo
• Modell: MR13S
• Herstellerartikelnummer: 1016066
• EAN: 9009468081768
• Maschinentyp: Spiralbohrer-Schleifmaschine
• Bohrertyp: zweischneidige Spiralbohrer
• Schleifbereich: Ø 2 bis 13 mm
• Einstellbarer Spitzenwinkel: 90° bis 135°
• Ausspitzfunktion: ja
• Schleifscheibendrehzahl: 4400 U/min
• Motorleistung: 0,12 kW (120 W)
• Netzanschluss: 230 V, einphasig
• Länge: 285 mm
• Breite: 145 mm
• Höhe: 155 mm
• Ungefähres Gewicht: 7,5 kg
• Mitgelieferte Schleifscheibe: CBN-Schleifscheibe
• Spannsystem: ER20-Spannzangen
• Anzahl der mitgelieferten Spannzangen: 11
• Nenngrößen der Spannzangen: 3 bis 13 mm
• ER20-Spannzangenhalter: im Lieferumfang enthalten

Lieferumfang der M4P MR13S Bohrerschleifmaschine

Die M4P by Bernardo MR13S Spiralbohrer-Schleifmaschine wird mit folgender Ausstattung geliefert:

• 1 CBN-Schleifscheibe zum Schärfen kompatibler Bohrer.
• 11 ER20-Spannzangen in den Nenngrößen 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 und 13 mm.
• 1 ER20-Spannzangenhalter zum sicheren Halten der Bohrer.

Die Maschine verfügt außerdem über eine integrierte Ausspitzvorrichtung zur Bearbeitung der Bohrerquerschneide.

Wichtig: Die zum Schärfen von Hartmetallbohrern erforderliche Diamantschleifscheibe gehört nicht zur aufgeführten Standardausstattung.

Wie verwendet man eine Spiralbohrer-Schleifmaschine richtig?

Um mit der MR13S gute Ergebnisse zu erzielen, ist es wichtig, jeden Bohrer vor dem Schleifen sorgfältig vorzubereiten.

Zunächst sollte der allgemeine Zustand des Bohrers überprüft werden. Ein lediglich stumpf gewordener Bohrer kann in der Regel nachgeschärft werden. Bohrer mit Rissen, starken Verformungen oder erheblichen Beschädigungen sollten dagegen sorgfältig geprüft und gegebenenfalls ersetzt werden.

Anschließend wird die ER20-Spannzange ausgewählt, die zum Bohrerdurchmesser passt. Der Bohrer wird entsprechend der im Handbuch beschriebenen Vorgehensweise positioniert.

Der Spitzenwinkel muss an die gewünschte Geometrie und die Eigenschaften des Werkzeugs angepasst werden.

Nach dem Schleifen der beiden Hauptschneiden kann die Ausspitzvorrichtung verwendet werden, sofern diese Bearbeitung für den jeweiligen Bohrer geeignet ist.

Einige Vorsichtsmaßnahmen tragen zur Verbesserung der Schleifqualität bei:

• Eine für den Bohrerwerkstoff geeignete Schleifscheibe verwenden.
• Prüfen, ob der Bohrer sicher in der Spannzange gehalten wird.
• Den für das Werkzeug empfohlenen Spitzenwinkel einhalten.
• Während des Schleifens keinen übermäßigen Druck ausüben.
• Geeigneten Augenschutz tragen.
• Vor jedem Eingriff den vollständigen Stillstand der Schleifscheibe abwarten.
• Vor Wartungsarbeiten oder dem Wechsel der Schleifscheibe den Netzstecker ziehen.

Eine Sichtprüfung der beiden Hauptschneiden nach dem Schleifen hilft dabei, deren Gleichmäßigkeit zu kontrollieren und mögliche Unregelmäßigkeiten zu erkennen.

Warum die M4P MR13S Bohrerschleifmaschine bei Probois Machinoutils kaufen?

Die M4P by Bernardo MR13S Spiralbohrer-Schleifmaschine ist eine interessante Lösung für Anwender, die ihre Bohrwerkzeuge regelmäßig pflegen und den Austausch lediglich stumpf gewordener Bohrer reduzieren möchten.

Der Schleifbereich von 2 bis 13 mm, der einstellbare Spitzenwinkel von 90° bis 135° und die integrierte Ausspitzfunktion bieten vielseitige Möglichkeiten für die Instandhaltung von Spiralbohrern.

Das ER20-Spannzangensystem, die mitgelieferte CBN-Schleifscheibe und der präzisionskugelgelagerte Rotor tragen zu einem ruhigen und gleichmäßigen Betrieb bei.

Mit ihrem 120-W-Motor, dem 230-V-Netzanschluss und den kompakten Abmessungen findet diese Maschine problemlos Platz in einer mechanischen Werkstatt oder Instandhaltungsabteilung.

Bei Probois Machinoutils bieten wir eine Auswahl an Maschinen und Zubehör für die Metallbearbeitung an, darunter Bohrerschleifmaschinen, Säulenbohrmaschinen, Bohr-Fräsmaschinen, Metallbohrer und verschiedene Bearbeitungswerkzeuge.

Entscheiden Sie sich für die M4P by Bernardo MR13S Bohrerschleifmaschine, um Ihre Spiralbohrer mit 2 bis 13 mm Durchmesser nachzuschärfen und geeignete Schneidkanten für Ihre Bohrarbeiten wiederherzustellen.
