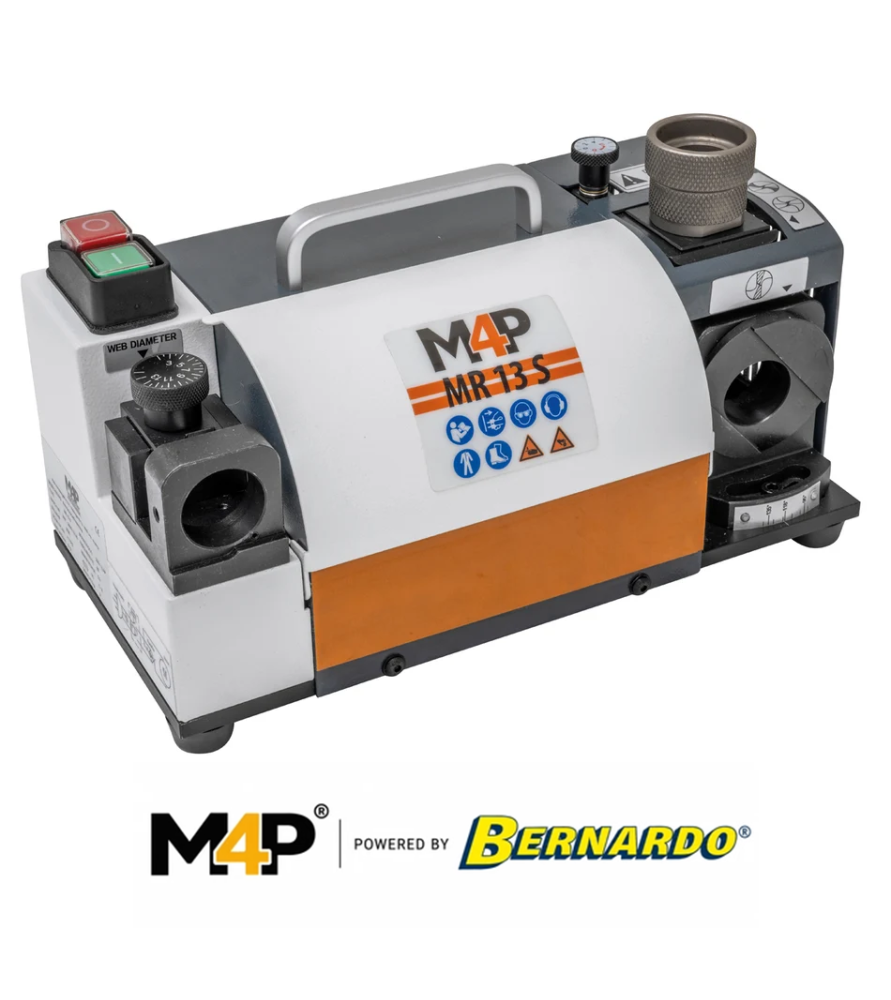

Affilatrice per punte elicoidali M4P by Bernardo MR13S: affilatura precisa delle punte da 2 a 13 mm

L'affilatrice per punte elicoidali M4P by Bernardo MR13S è una macchina compatta progettata per l'affilatura delle punte per metallo con diametro da 2 a 13 mm. Permette di ripristinare i taglienti delle punte usurate, recuperare una geometria di punta adeguata e prolungare la durata degli utensili di foratura.

Particolarmente indicata per officine meccaniche, professionisti della lavorazione dei metalli e utilizzatori di trapani a colonna o trapani-fresatrici, questa affilatrice per punte M4P MR13S offre una soluzione pratica per la manutenzione regolare delle punte elicoidali.

Grazie all'angolo di punta regolabile da 90° a 135°, permette di adattare la geometria di affilatura alle caratteristiche della punta e all'applicazione di foratura prevista.

La macchina dispone inoltre di un dispositivo per l'assottigliamento dell'anima della punta, particolarmente utile per migliorare il centraggio e ridurre la forza assiale necessaria durante la foratura.

Il motore da 120 W, la velocità di rotazione della mola di 4400 giri/min e il sistema di serraggio con pinze ER20 contribuiscono a ottenere risultati di affilatura regolari e ripetibili.

Un'affilatrice per punte da trapano per metallo da 2 a 13 mm

La M4P by Bernardo MR13S è progettata per l'affilatura di punte elicoidali a due taglienti con diametri compresi tra 2 e 13 mm.

Questa gamma di diametri comprende numerose misure comunemente utilizzate nelle officine meccaniche, nei reparti di manutenzione e nelle attività di lavorazione dei metalli.

Durante l'utilizzo, i taglienti di una punta si usurano progressivamente. Una punta non più affilata può richiedere una maggiore pressione durante la foratura, provocare un riscaldamento eccessivo o produrre fori con una qualità irregolare.

L'affilatura permette di ripristinare i taglienti quando le condizioni della punta lo consentono, evitando di sostituire sistematicamente gli utensili che hanno semplicemente perso la loro capacità di taglio.

Questa macchina può essere utilizzata per diverse applicazioni:

• Riaffilatura di punte HSS: manutenzione delle punte utilizzate per le comuni operazioni di foratura dei metalli.
• Affilatura di punte al cobalto: ripristino dei taglienti mediante una mola compatibile.
• Ripristino dei taglienti usurati: manutenzione delle punte che presentano una normale usura.
• Regolazione dell'angolo di punta: affilatura entro l'intervallo di regolazione previsto dalla macchina.
• Assottigliamento dell'anima: miglioramento della geometria della punta.
• Manutenzione degli utensili di foratura: affilatura regolare delle punte utilizzate nelle officine meccaniche e nei reparti di manutenzione.

La macchina può inoltre essere utilizzata per affilare determinate punte in metallo duro, a condizione di installare una mola diamantata compatibile e adatta a questo materiale.

Angolo di punta regolabile da 90° a 135° per diverse applicazioni di foratura

Uno dei principali vantaggi dell'affilatrice per punte M4P MR13S è l'angolo di affilatura regolabile da 90° a 135°.

Questo intervallo di regolazione permette di riprodurre diverse geometrie di punta in funzione del tipo di utensile e dell'operazione di foratura da eseguire.

L'angolo di punta influisce sul modo in cui l'utensile penetra nel materiale, sulle forze di taglio generate e sul comportamento della punta durante la lavorazione.

Un angolo di 118° è comunemente utilizzato sulle punte elicoidali HSS destinate alle lavorazioni generali dei metalli. Altri angoli possono essere preferibili in base alla geometria della punta e alle raccomandazioni del produttore.

Grazie all'ampio intervallo di regolazione, la MR13S consente di selezionare l'angolo appropriato senza essere limitati a un'unica configurazione di affilatura.

È tuttavia importante rispettare le caratteristiche originali della punta ed evitare di modificarne inutilmente la geometria quando questa è stata progettata per un'applicazione specifica.

Dispositivo di assottigliamento dell'anima per migliorare il centraggio e ridurre la forza di foratura

La M4P by Bernardo MR13S si distingue anche per il suo dispositivo integrato di assottigliamento dell'anima della punta.

In una punta elicoidale tradizionale, l'anima centrale si trova tra le due scanalature. In corrispondenza della punta, questa zona forma il tagliente trasversale, che non asporta il materiale nello stesso modo dei due taglienti principali.

Questa parte centrale può generare una forza assiale considerevole, soprattutto quando la punta presenta un'anima relativamente spessa.

L'assottigliamento dell'anima consiste nel modificare localmente la geometria della punta per ridurre la larghezza del tagliente trasversale.

Quando viene eseguita correttamente, questa operazione di affilatura supplementare offre diversi vantaggi:

• Migliore centraggio: la punta può penetrare più facilmente nel materiale.
• Riduzione della forza assiale: può diminuire la pressione necessaria per iniziare la foratura.
• Migliore comportamento all'avvio: la punta può essere meno soggetta a scivolare sulla superficie del pezzo.
• Geometria di punta ottimizzata: l'utensile può recuperare caratteristiche di taglio più adatte all'applicazione prevista.

Questa funzione rappresenta un vantaggio significativo rispetto alle affilatrici per punte più semplici, che permettono soltanto di riaffilare i due taglienti principali.

Sistema di serraggio con pinze ER20 per un'affilatura precisa

L'affilatrice per punte elicoidali MR13S utilizza un sistema di serraggio con pinze ER20 per mantenere saldamente la punta durante le fasi di preparazione e affilatura.

Questo sistema permette di posizionare la punta in un portapinze adatto al suo diametro.

Il corretto posizionamento dell'utensile è essenziale per ottenere una geometria di punta regolare e limitare le differenze di affilatura tra i due taglienti.

La macchina viene fornita con 11 pinze ER20 delle seguenti misure nominali:

• 3 mm
• 4 mm
• 5 mm
• 6 mm
• 7 mm
• 8 mm
• 9 mm
• 10 mm
• 11 mm
• 12 mm
• 13 mm

Un portapinze ER20 è inoltre incluso nella dotazione standard.

Per le punte di piccolo diametro, è importante verificare che la pinza selezionata sia compatibile con il diametro effettivo del gambo dell'utensile.

Il posizionamento e il serraggio devono essere eseguiti secondo le istruzioni del produttore per garantire risultati di affilatura precisi.

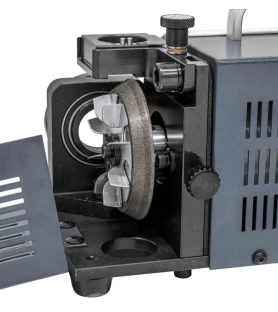

Mola CBN inclusa per l'affilatura delle punte HSS

L'affilatrice per punte M4P MR13S viene fornita con una mola CBN.

Il CBN, o nitruro di boro cubico, è un abrasivo particolarmente adatto all'affilatura di numerosi utensili in acciaio rapido, comprese le punte elicoidali HSS.

Questa tecnologia abrasiva offre una buona resistenza all'usura e permette di riaffilare con precisione i taglienti quando vengono rispettate le corrette condizioni di utilizzo.

La mola CBN fornita è quindi adatta alle comuni operazioni di affilatura delle punte compatibili.

Importante: per l'affilatura delle punte in metallo duro è necessaria una mola diamantata compatibile. La mola CBN fornita di serie non deve essere considerata una mola universale per tutti i materiali.

La scelta della mola deve sempre essere effettuata in funzione del materiale della punta e delle raccomandazioni del produttore.

Motore da 120 W e velocità di rotazione della mola di 4400 giri/min

L'affilatrice per punte M4P by Bernardo MR13S è dotata di un motore da 0,12 kW, equivalente a 120 W.

Questo motore aziona la mola a una velocità di 4400 giri al minuto.

La macchina dispone inoltre di un rotore montato su cuscinetti a sfere di precisione, che contribuisce a un funzionamento regolare e a una rotazione stabile.

Queste caratteristiche sono importanti per le operazioni di affilatura, che richiedono un contatto controllato tra la mola e i taglienti della punta.

La macchina è progettata per eseguire operazioni di affilatura rapide e precise, a condizione che gli utensili siano preparati e posizionati correttamente.

Durante l'affilatura si raccomanda di evitare pressioni eccessive, per preservare sia i taglienti sia la mola.

Un'affilatrice per punte compatta per le officine meccaniche

Con dimensioni di soli 285 x 145 x 155 mm, la MR13S è una macchina compatta che può essere facilmente installata su un banco da lavoro.

Il suo peso approssimativo di 7,5 kg permette di spostarla o riporla facilmente quando lo spazio disponibile in officina è limitato.

Rappresenta quindi una soluzione pratica per gli utilizzatori che desiderano disporre di un'attrezzatura specifica per l'affilatura delle punte senza installare una macchina di grandi dimensioni.

L'alimentazione monofase a 230 V permette di utilizzarla nelle officine dotate di un impianto elettrico adeguato.

Questa affilatrice costituisce un complemento utile per le officine già equipaggiate con trapani a colonna, trapani-fresatrici o altre macchine per la lavorazione dei metalli.

Caratteristiche tecniche dell'affilatrice per punte M4P by Bernardo MR13S

Di seguito sono riportate le caratteristiche tecniche dell'affilatrice per punte elicoidali M4P MR13S:

• Marca: M4P by Bernardo
• Modello: MR13S
• Codice produttore: 1016066
• Codice EAN: 9009468081768
• Tipo di macchina: affilatrice per punte elicoidali
• Tipo di punte: punte elicoidali a due taglienti
• Diametro di affilatura: da 2 a 13 mm
• Angolo di punta regolabile: da 90° a 135°
• Funzione di assottigliamento dell'anima: sì
• Velocità di rotazione della mola: 4400 giri/min
• Potenza del motore: 0,12 kW (120 W)
• Alimentazione elettrica: 230 V monofase
• Lunghezza: 285 mm
• Larghezza: 145 mm
• Altezza: 155 mm
• Peso approssimativo: 7,5 kg
• Mola fornita: mola CBN
• Sistema di serraggio: pinze ER20
• Numero di pinze fornite: 11
• Misure nominali delle pinze: da 3 a 13 mm
• Portapinze ER20: incluso

Dotazione standard dell'affilatrice per punte M4P MR13S

L'affilatrice per punte elicoidali M4P by Bernardo MR13S viene fornita con i seguenti accessori:

• 1 mola CBN per l'affilatura delle punte compatibili.
• 11 pinze ER20 nelle misure nominali 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 e 13 mm.
• 1 portapinze ER20 per il fissaggio delle punte.

La macchina dispone inoltre di un dispositivo integrato per l'assottigliamento dell'anima della punta.

Importante: la mola diamantata necessaria per l'affilatura delle punte in metallo duro non è compresa nell'elenco degli accessori forniti di serie.

Come utilizzare correttamente un'affilatrice per punte elicoidali?

Per ottenere risultati soddisfacenti con la MR13S, è importante preparare correttamente ogni punta prima dell'affilatura.

La prima operazione consiste nel verificare le condizioni generali dell'utensile. Una punta che ha semplicemente perso il filo può generalmente essere riaffilata, mentre una punta che presenta crepe, deformazioni importanti o danni gravi deve essere esaminata attentamente e sostituita quando necessario.

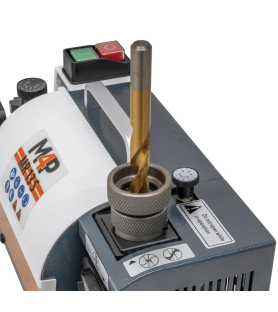

Successivamente, occorre selezionare la pinza ER20 adatta al diametro della punta e posizionare l'utensile secondo la procedura descritta nel manuale della macchina.

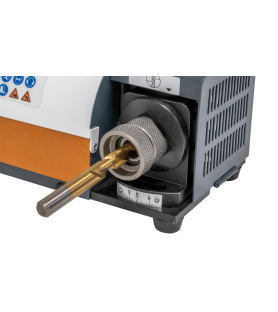

L'angolo di punta deve essere regolato in funzione della geometria desiderata e delle caratteristiche dell'utensile.

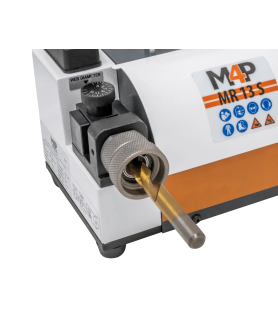

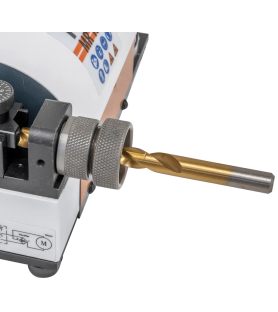

Dopo l'affilatura dei due taglienti principali, è possibile utilizzare il dispositivo di assottigliamento dell'anima quando questa operazione è appropriata al tipo di punta.

Alcune precauzioni permettono di migliorare la qualità dell'affilatura:

• Utilizzare una mola adatta al materiale della punta.
• Verificare che la punta sia correttamente fissata nella pinza.
• Rispettare l'angolo di punta raccomandato per l'utensile.
• Evitare di esercitare una pressione eccessiva durante l'affilatura.
• Indossare un'adeguata protezione per gli occhi.
• Attendere l'arresto completo della mola prima di effettuare qualsiasi intervento.
• Scollegare la macchina dall'alimentazione elettrica prima delle operazioni di manutenzione o sostituzione della mola.

Un controllo visivo dei due taglienti dopo l'affilatura permette di verificarne la regolarità e individuare eventuali anomalie.

Perché scegliere l'affilatrice per punte M4P MR13S da Probois Machinoutils?

L'affilatrice per punte elicoidali M4P by Bernardo MR13S rappresenta una soluzione interessante per gli utilizzatori che desiderano effettuare la manutenzione dei propri utensili di foratura e ridurre la necessità di sostituire punte semplicemente usurate.

La sua capacità di affilatura da 2 a 13 mm, l'angolo di punta regolabile da 90° a 135° e la funzione di assottigliamento dell'anima offrono possibilità utili per la manutenzione delle punte elicoidali.

Il sistema di serraggio con pinze ER20, la mola CBN inclusa e il rotore montato su cuscinetti a sfere di precisione contribuiscono a un funzionamento regolare.

Con il suo motore da 120 W, l'alimentazione a 230 V e le dimensioni compatte, questa macchina trova facilmente posto in un'officina meccanica o in un reparto di manutenzione.

Da Probois Machinoutils proponiamo una selezione di macchine e accessori per la lavorazione dei metalli, tra cui affilatrici per punte, trapani a colonna, trapani-fresatrici, punte per metallo e accessori per le lavorazioni meccaniche.

Scegliete l'affilatrice per punte M4P by Bernardo MR13S per riaffilare le vostre punte elicoidali da 2 a 13 mm e ripristinare taglienti adatti alle vostre operazioni di foratura.
