Hauptfunktion

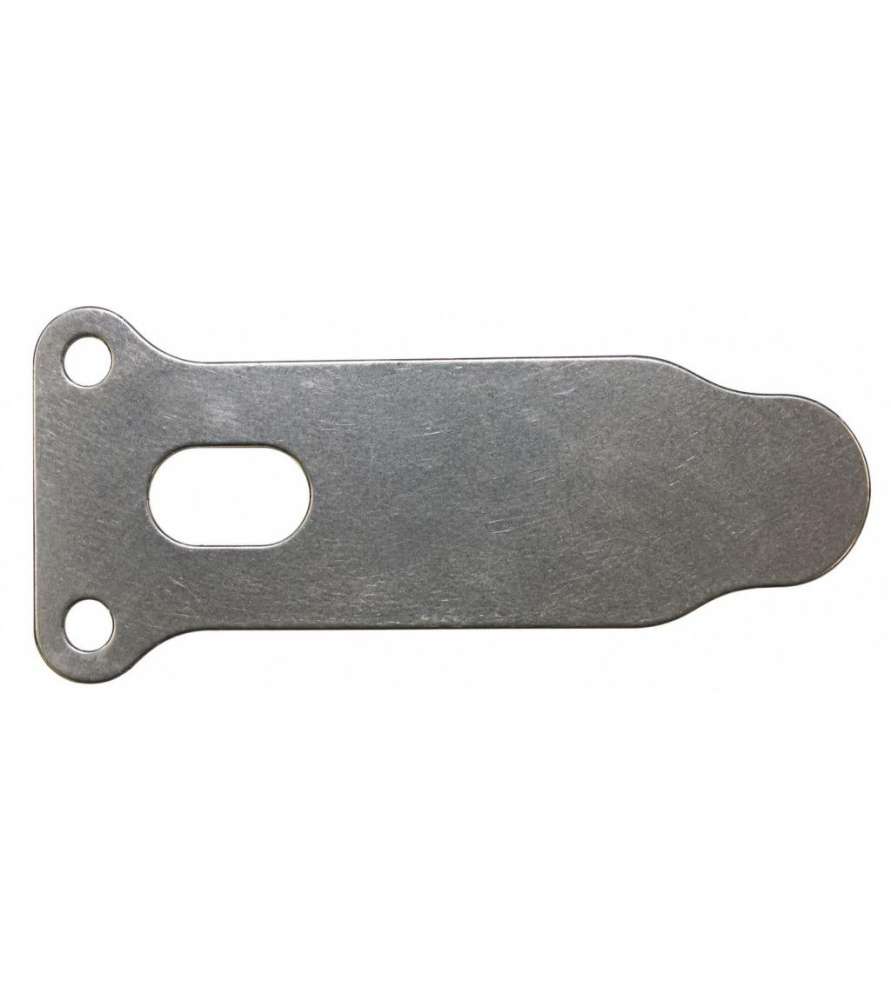

Die Ventilplatte für verschiedene Scheppach Kompressoren dient dazu, den Luftstrom im Verdichterkopf mithilfe der Ansaug- und Druckventile zu regulieren.

Sie ermöglicht es, dass während des Ansaugtakts Luft in den Zylinder gelangt, anschließend verdichtet und während des Verdichtungstakts in den Druckluftbehälter gefördert wird. Gleichzeitig verhindert sie, dass die Luft in die entgegengesetzte Richtung zurückströmt.

Eine Ventilplatte in einwandfreiem Zustand trägt zu einer effizienten Verdichtung, einem ordnungsgemäßen Druckaufbau im Behälter und einer guten Leistung des Kompressors bei. Gleichzeitig werden Luftverluste und unnötige Belastungen des Motors reduziert.

Wann sollte die Ventilplatte ausgetauscht werden?

Die Ventilplatte für verschiedene Scheppach Kompressoren sollte in folgenden Fällen ausgetauscht werden:

• Kompressor baut keinen ausreichenden Druck mehr auf

• Ungewöhnlich lange Füllzeit des Druckluftbehälters

• Verringerte Luftfördermenge trotz normal laufendem Motor

• Ansaug- oder Druckventile gebrochen, gerissen oder verformt

• Ventilplatte gerissen oder beschädigt

• Luftaustritt am Verdichterkopf

• Ungewöhnlicher Luftrückstrom in das Ansaugsystem

• Bei der Demontage des Zylinderkopfs festgestellter Verschleiß oder Beschädigungen

Vor dem Austausch der Ventilplatte wird empfohlen, auch den Zustand der Zylinderkopfdichtungen, des Kolbens, der Kolbenringe und des Rückschlagventils zu überprüfen, da diese Bauteile ähnliche Symptome verursachen können.

Eine defekte Ventilplatte muss ausgetauscht werden, wenn sie das ordnungsgemäße Ansaugen und Verdichten der Luft nicht mehr gewährleistet, um eine effiziente Verdichtung und einen normalen Druckaufbau im Behälter wiederherzustellen.

Wichtig: Trennen Sie den Kompressor vor allen Arbeiten vom Stromnetz und lassen Sie den Druck aus dem Druckluftbehälter vollständig ab.

Diese Ventilplatte ist für folgende Modelle geeignet:

• Scheppach HC54

• Scheppach HC54 — ab 11/2022

• Scheppach HC25

• Scheppach HC25 — ab 11/2022

• Scheppach HC08

• Scheppach HC26 — bis 10/2022

• Scheppach DAC50

• Scheppach HC63

• Scheppach HC65 — bis 06/2025

• Scheppach HC65 — ab 07/2025

• Scheppach HC70

• Scheppach HC53DC

• Scheppach AC 503D

• Scheppach HC500

• Scheppach ACP500-BE

• Scheppach GK520DCZ

• Scheppach GK520DC

• Scheppach GK520TI

• Scheppach HC55DC

• Scheppach HC52DC — bis 10/2018

• Scheppach HC52DC — ab 10/2018

• Scheppach HC100DC

• Scheppach HC110DC

• Scheppach HC120DC

• Kity PK5400
