Funzione principale

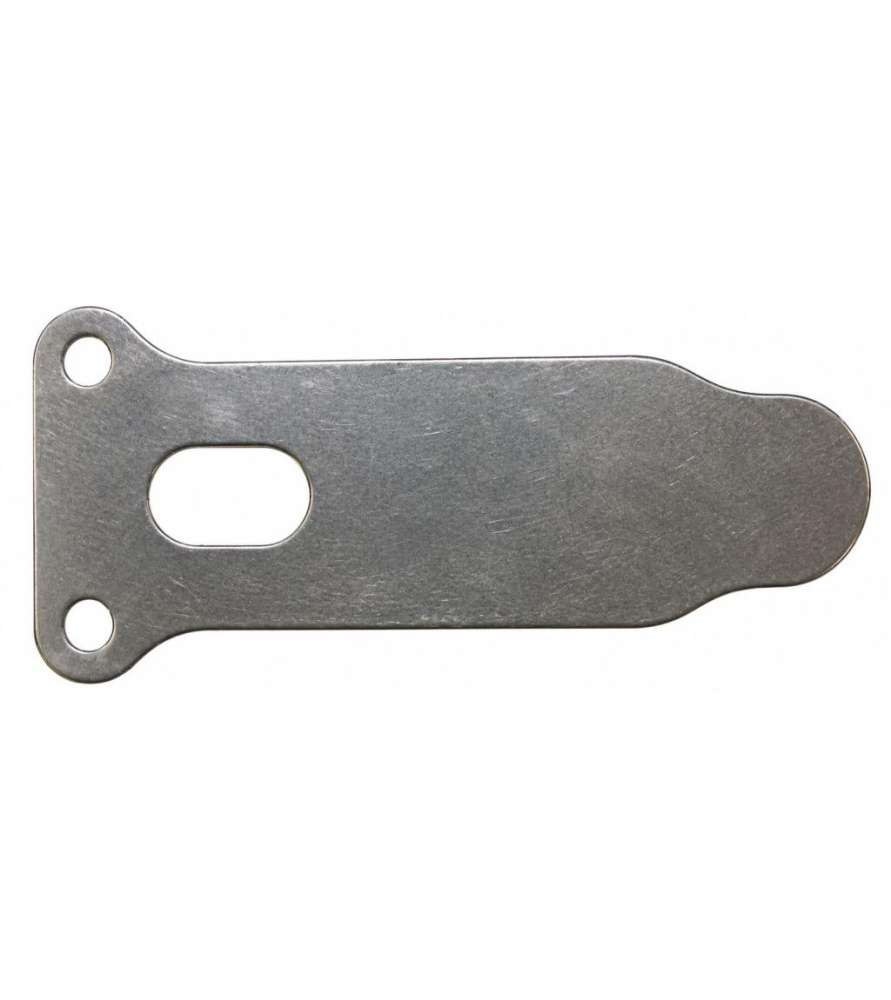

La piastra valvole per diversi compressori Scheppach ha la funzione di regolare il flusso dell'aria nella testa del compressore tramite le valvole di aspirazione e di mandata.

Permette all'aria di entrare nel cilindro durante la fase di aspirazione, per poi essere compressa e inviata al serbatoio durante la fase di mandata, impedendone al contempo il ritorno nella direzione opposta.

Una piastra valvole in buone condizioni contribuisce a garantire una compressione efficiente, un corretto aumento della pressione nel serbatoio e buone prestazioni del compressore, limitando le perdite d'aria e gli sforzi inutili del motore.

Quando sostituire la piastra valvole?

La piastra valvole per diversi compressori Scheppach può richiedere la sostituzione nei seguenti casi:

• Il compressore non raggiunge più correttamente la pressione

• Tempo di riempimento del serbatoio anormalmente lungo

• Riduzione della portata d'aria nonostante il motore funzioni normalmente

• Valvole di aspirazione o di mandata rotte, crepate o deformate

• Piastra valvole crepata o danneggiata

• Perdite d'aria nella zona della testa del compressore

• Ritorno anomalo dell'aria verso il circuito di aspirazione

• Usura o deterioramento riscontrati durante lo smontaggio della testata

Prima di sostituire la piastra valvole, si consiglia di controllare anche lo stato delle guarnizioni della testata, del pistone, delle fasce elastiche e della valvola di non ritorno, poiché questi componenti possono provocare sintomi simili.

Una piastra valvole difettosa deve essere sostituita quando non è più in grado di garantire correttamente l'aspirazione e la mandata dell'aria, per ripristinare una compressione efficiente e un normale aumento della pressione nel serbatoio.

Importante: prima di qualsiasi intervento, scollegare il compressore dall'alimentazione elettrica e scaricare completamente la pressione dal serbatoio.

Questa piastra valvole è compatibile con i seguenti modelli:

• Scheppach HC54

• Scheppach HC54 — a partire da 11/2022

• Scheppach HC25

• Scheppach HC25 — a partire da 11/2022

• Scheppach HC08

• Scheppach HC26 — fino a 10/2022

• Scheppach DAC50

• Scheppach HC63

• Scheppach HC65 — fino a 06/2025

• Scheppach HC65 — a partire da 07/2025

• Scheppach HC70

• Scheppach HC53DC

• Scheppach AC 503D

• Scheppach HC500

• Scheppach ACP500-BE

• Scheppach GK520DCZ

• Scheppach GK520DC

• Scheppach GK520TI

• Scheppach HC55DC

• Scheppach HC52DC — fino a 10/2018

• Scheppach HC52DC — a partire da 10/2018

• Scheppach HC100DC

• Scheppach HC110DC

• Scheppach HC120DC

• Kity PK5400
