Función principal

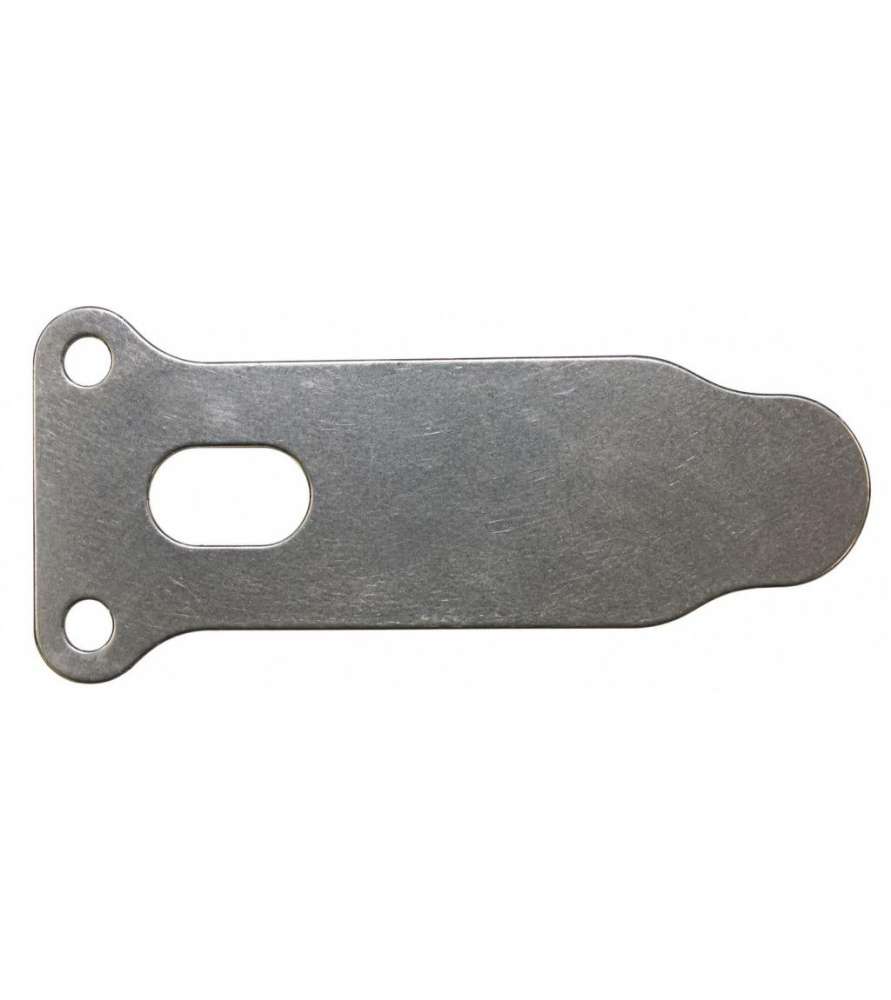

La placa de válvulas para diferentes compresores Scheppach tiene como función regular la circulación del aire en el cabezal de compresión mediante las válvulas de admisión y descarga.

Permite que el aire entre en el cilindro durante la fase de admisión y que posteriormente sea comprimido y enviado al depósito durante la fase de descarga, impidiendo al mismo tiempo su retorno en sentido contrario.

Una placa de válvulas en buen estado contribuye a garantizar una compresión eficaz, un aumento correcto de la presión en el depósito y un buen rendimiento del compresor, al tiempo que limita las pérdidas de aire y los esfuerzos innecesarios del motor.

¿Cuándo sustituir la placa de válvulas?

La placa de válvulas para diferentes compresores Scheppach puede requerir su sustitución en los siguientes casos:

• El compresor ya no alcanza correctamente la presión

• Tiempo de llenado del depósito anormalmente largo

• Pérdida de caudal de aire a pesar de que el motor funciona con normalidad

• Válvulas de admisión o descarga rotas, agrietadas o deformadas

• Placa de válvulas agrietada o dañada

• Fugas de aire en el cabezal de compresión

• Retorno anormal de aire hacia el circuito de admisión

• Desgaste o deterioro detectado durante el desmontaje de la culata

Antes de sustituir la placa de válvulas, también se recomienda comprobar el estado de las juntas de culata, el pistón, los segmentos y la válvula antirretorno, ya que estos componentes pueden provocar síntomas similares.

Una placa de válvulas defectuosa debe sustituirse cuando ya no permita realizar correctamente la admisión y la descarga del aire, con el fin de recuperar una compresión eficaz y un aumento normal de la presión en el depósito.

Importante: antes de cualquier intervención, desconecte el compresor de la alimentación eléctrica y libere completamente la presión del depósito.

Esta placa de válvulas es compatible con los siguientes modelos:

• Scheppach HC54

• Scheppach HC54 — a partir de 11/2022

• Scheppach HC25

• Scheppach HC25 — a partir de 11/2022

• Scheppach HC08

• Scheppach HC26 — hasta 10/2022

• Scheppach DAC50

• Scheppach HC63

• Scheppach HC65 — hasta 06/2025

• Scheppach HC65 — a partir de 07/2025

• Scheppach HC70

• Scheppach HC53DC

• Scheppach AC 503D

• Scheppach HC500

• Scheppach ACP500-BE

• Scheppach GK520DCZ

• Scheppach GK520DC

• Scheppach GK520TI

• Scheppach HC55DC

• Scheppach HC52DC — hasta 10/2018

• Scheppach HC52DC — a partir de 10/2018

• Scheppach HC100DC

• Scheppach HC110DC

• Scheppach HC120DC

• Kity PK5400
