Allgemeine beschreibung :

• Vielfältige einsatzbereiche : ausbildungswerkstätten, werkzeugbau, produktion, etc.

• Banc prismatisch aus grauguss, gehärtet durch induktion und führungen geschliffen-genauigkeit

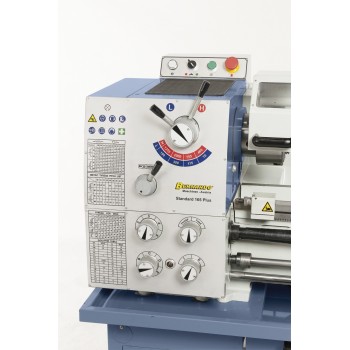

• Bedienelemente zur einstellung von drehzahl und vorschub einfache, leicht verständliche und präzise

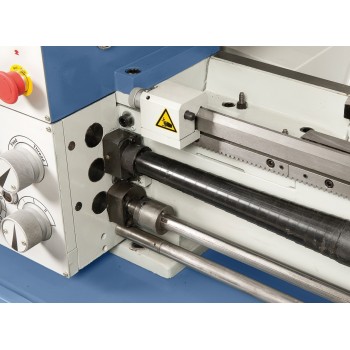

• Maschine sehr bequem zu schrauben-mutter-und zugspindel zum gewindeschneiden und automatischer vorschub

• Klemmhebel für reitstock, verschiebbar für die bearbeitung von werkstücken mit konischen

• Die bank gebrochen herausnehmbar, ermöglicht die bearbeitung großer teile und durchmesser

• Lager -, spindel mit 2 präzisions-kugellager einstellbare

• Zahnräder und wellen gehärtet und geschliffen

• Spänewanne mit öffnung auf der vorderseite für eine platzsparende installation

• Spindelbremse mechanisch mit pedal

Technische daten :

Reitstöcke h : 1000 mm

Höhe der spitze : 175 mm

Durchmesser abmessung oberhalb der bank : 350 mm

Durchmesser bearbeitbar unter der sitzbank gebrochen* : 450 mm

Durchmesser bearbeitbar über schlitten : 190 mm

Breite bank : 180 mm

Durchgang der spindel : 40 mm

Konus der spindelnase : DIN 55029, D1-4

Drehzahlbereich : (8) 70 - 2000 u/min

Vorschübe längs : (40) 0,053 - 1,29 mm/u

Vorschübe plan : (40) 0,013 - 0,31 mm/u

Metrische gewinde : (32) 0,4 - 7 mm

Gewinde-zoll : (36) 4 - 60 tpi

Hub der pinole des reitstock : 110 mm

Kegel der pinole des reitstock : 3 CM

Leistung im dauerbetrieb S1 100 % : 1,5 kW (400 V)

Leistung S6-40 % : 2,2 kW (400 V)

Abmessungen maschine (b x t x H) : 1730 x 700 x 1340 mm

Gewicht (ca.) : 495 kg

* Länge der sitzbank gebrochen abnehmbar : 220 mm

Lieferumfang :

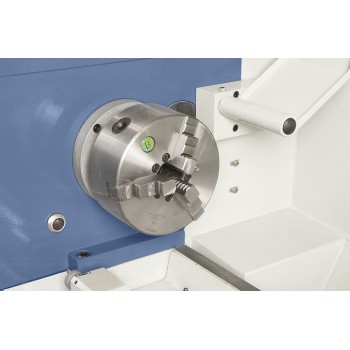

• 3-backen-futter DK11-160 mm / D4

• Spannfutter 200 mm / D4, nach DIN 55029

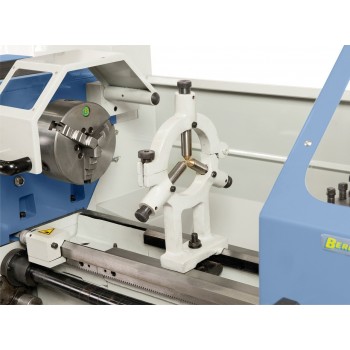

• Feste lünette - durchgang max ø 60 mm

• Lünette mobile - durchgang max ø 60 mm

• Montageflansch 250 mm

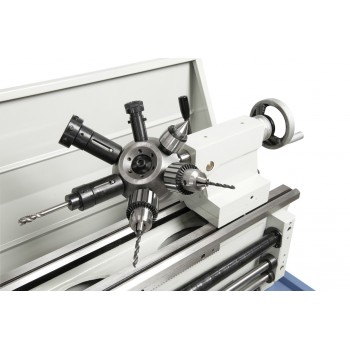

• Revolver mit 4 positionen

• Beschützer-revolver mit 4 positionen

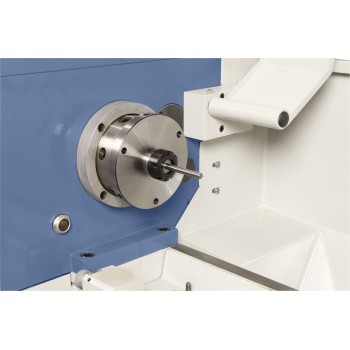

• Spannvorrichtung auf durchgang spindel

• Rutschkupplung

• Handbuch längs-ratsche

• Kühlmitteleinrichtung

• Spänewanne abnehmbar

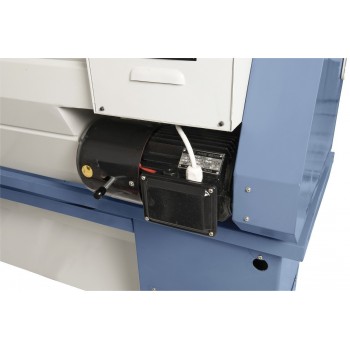

• Motor mit magnetbremse CE-norm

• Pedal bremse DIESER

• Schutzhaube

• Gerät wieder nicht für gewinde

• LED-beleuchtung

• Kegel rabatt

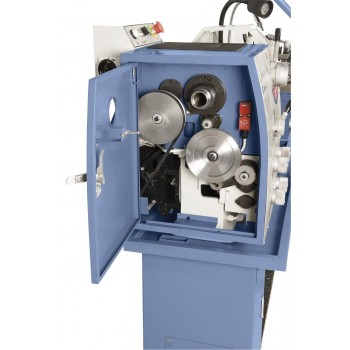

• Ritzel austauschbar

• 2 bohrer zentrieren

• Sockel

• Werkzeug-service
