Descrizione generale :

• Svariati usi : seminari di formazione, costruzione di utensili, produzione, ecc

• Panchina prismatico in ghisa grigia, temprato per induzione e guide a terra di precisione

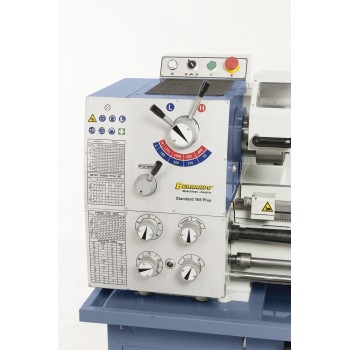

• Controlli per la regolazione di velocità e di mangimi semplici, accessibili, precise e

• Macchina molto comoda vite-madre-e-tornitura da barra per il filo di taglio e avanzamento automatico

• Leva di bloccaggio per la contropunta, slitta per la lavorazione conica parti

• La panchina rotta rimovibile in grado di lavorare pezzi di grande diametro

• Cuscinetto di pin con 2 cuscinetti a sfera di precisione regolabile

• Alberi e ingranaggi in acciaio temprato e rettificato

• Chip vassoio di apertura al fronte per una installazione salva-spazio

• Freno perno meccanico a pedale

Caratteristiche tecniche :

Entrepointes : 1000 mm

Centro altezza : 175 mm

Diametro lavorabile sopra il banco : 350 mm

Diametro lavorabile sotto la panchina rotta* : 450 mm

Diametro lavorabile sopra il carrello : 190 mm

Larghezza di banco : 180 mm

Passaggio del mandrino : 40 mm

Cono del mandrino : DIN 55029, D1-4

Gamma di velocità di rotazione : (8) 70 - 2000 giri/min

Progressi in senso longitudinale : (40) 0,053 - 1.29 mm/rev

Avanzamenti trasversali : (40) 0,013 - 0,31 mm/tr

Filettature metriche : (32) 0,4 - 7 mm

Thread-pollici : (36) 4 - 60 tpi

Gara della guaina contro il bordo di taglio : 110 mm

Cono del manicotto contro-suggerimento : 3 CM

Potenza continua S1 100 % : 1.5 kW (400 V)

Power S6 40 % : 2,2 kW (400 V)

Dimensioni macchina (L x w x H) : 1730 x 700 x 1340 mm

Peso (circa) : 495 kg

* Lunghezza della panchina rotta rimovibile : 220 mm

Viene fornito con :

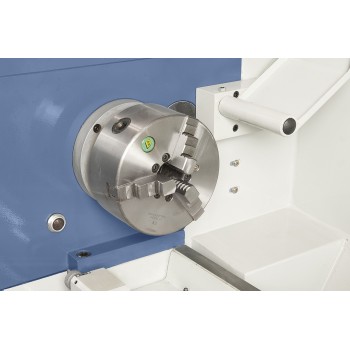

• Mandrino a 3 griffe mandrino DK11-160 mm / D4

• Chuck 200 mm / D4, DIN 55029

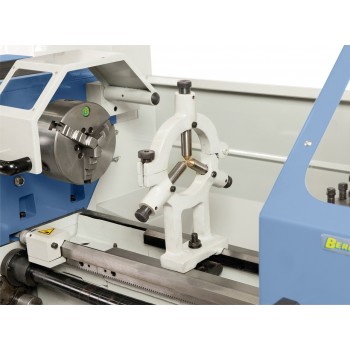

• Lunetta fissa - passaggio max ø 60 mm

• Lunetta mobile - passaggio max ø 60 mm

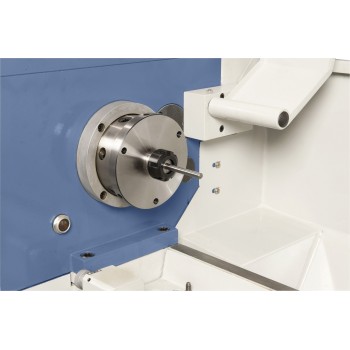

• Flangia di montaggio 250 mm

• Torretta a 4 posizioni

• Protettore torretta a 4 posizioni

• Dispositivo di bloccaggio sul passaggio del perno

• Limitatore di coppia

• Guida longitudinale micrometro

• Dispositivo di raffreddamento

• Chip vassoio rimovibile

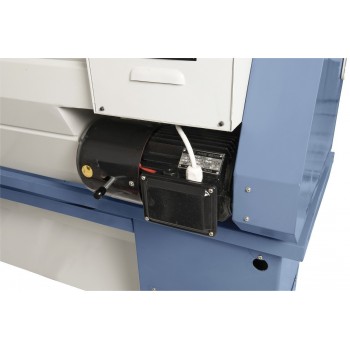

• Motore con freno magnetico, CE standard

• Freno a pedale

• Carter di protezione

• Dispositivo di cadere di nuovo nel thread

• Illuminazione a LED

• Cono di riduzione

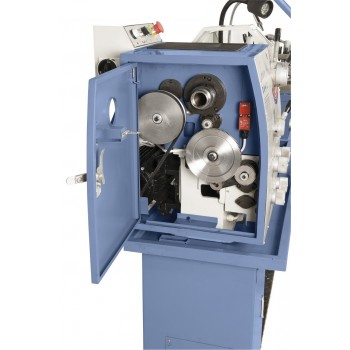

• Pignoni intercambiabili

• 2 punte di centraggio

• Stand

• Utensili di servizio
