Descripción General :

• Variados usos : talleres de capacitación, la fabricación de herramientas, la producción, etc

• Banco prismática de fundición gris, templada por inducción y cremalleras de tierra de la precisión

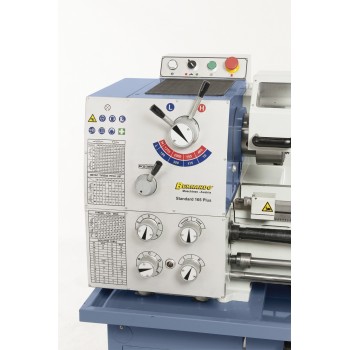

• Los controles para ajustar la velocidad y de los piensos simples, accesibles y precisos

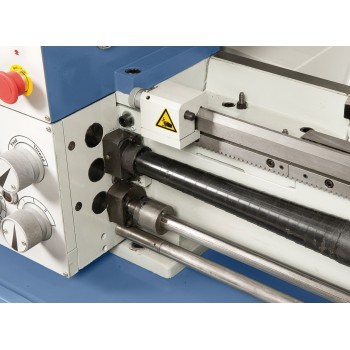

• Máquina muy conveniente tornillo-madre-y-tornos para el hilo de corte y alimentación automática

• Palanca de bloqueo para el contrapunto, la diapositiva para el mecanizado de piezas cónicas

• El banco roto extraíble se puede mecanizar piezas de gran diámetro

• Teniendo pin con 2 rodamientos de bolas de precisión ajustable

• Los engranajes y los ejes templados y rectificados

• El Chip de la apertura de la bandeja a la parte delantera para una instalación que ahorra espacio

• Freno pin mecánicos pedal de pie

Características técnicas :

Entrepointes : 1000 mm

Centro altura : 175 mm

Diámetro mecanizable por encima de la banca : 350 mm

Diámetro mecanizable en el banquillo roto* : 450 mm

Diámetro mecanizable sobre el carro : 190 mm

Ancho de la mesa : 180 mm

Paso del husillo : 40 mm

Cono del husillo : DIN 55029, D1-4

Gama de velocidades de rotación : (8) 70 - 2000 rpm/min

Los avances en la longitudinal : (40) 0,053 - 1,29 mm/rev

Los avances transversales : (40) 0,013 - 0,31 mm/tr

Roscas métricas : (32) 0,4 - 7 mm

Hilos pulgadas : (36) 4 - 60 tpi

Carrera de la vaina de la contra de la vanguardia : 110 mm

Cono de la manga contra-tip : 3 CM

El poder continuo S1 100 % : 1,5 kW (400 V)

Poder S6 40 % : 2,2 kW (400 V)

Dimensiones de la máquina (L x w x H) : 1730 x 700 x 1340 mm

Peso (aprox) : 495 kg

* La longitud de la banca rota extraíble : 220 mm

Viene con :

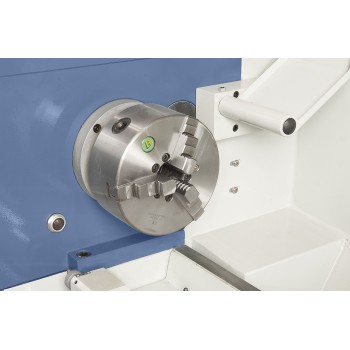

• Chuck de 3 garras DK11-160 mm / D4

• Chuck 200 mm / D4, DIN 55029

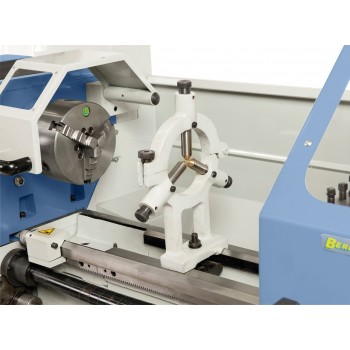

• Bisel fijo de pasaje - max ø 60 mm

• Luneta móvil paso de max ø 60 mm

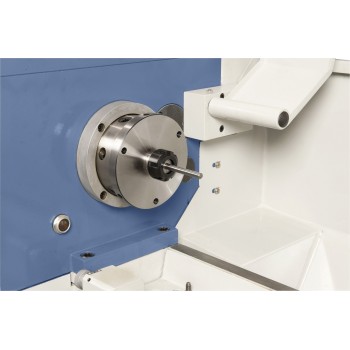

• Brida de montaje 250 mm

• Torreta de 4 posiciones

• Protector de la torreta de 4 posiciones

• Dispositivo de sujeción sobre el pasaje de la pin

• Limitador de par

• Guía longitudinal micrómetro

• Dispositivo de enfriamiento

• Chip bandeja extraíble

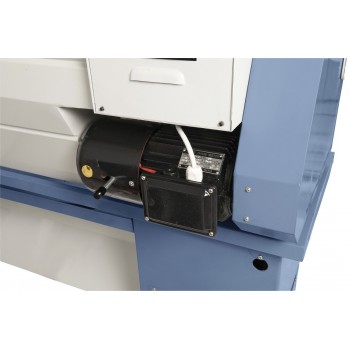

• Motor con freno magnético, estándar del CE

• Pedal de freno ESTA

• Carter de protección

• Dispositivo de caer de nuevo en el hilo

• La iluminación LED

• Cono de reducción de

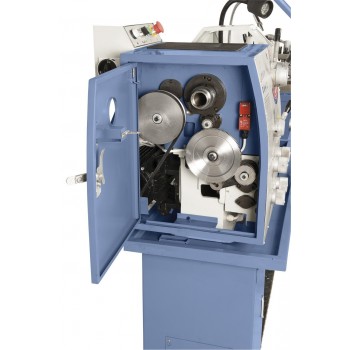

• Piñones intercambiables

• 2 taladros de centrado

• Stand

• Utillaje de servicio
