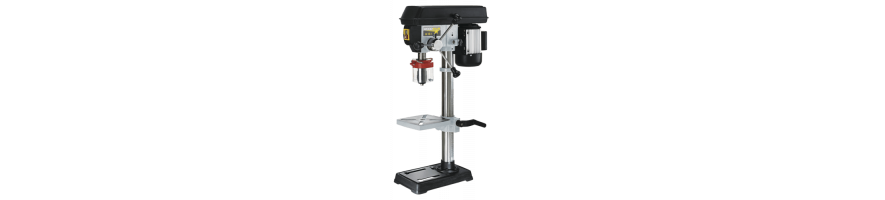

Ihre Woodstar oder Woodster Tischbohrmaschine begleitet Sie bereits seit mehreren Jahren bei Bohrarbeiten in Holz, Metall und anderen Werkstoffen? Solange die Maschine insgesamt noch in gutem Zustand ist, sind ein verschlissener Riemen, ein beschädigtes Bohrfutter, ein defekter Schalter oder ein verschlissenes mechanisches Bauteil noch lange kein Grund, die komplette Tischbohrmaschine zu ersetzen.
In dieser Kategorie finden Sie Ersatzteile für Woodstar und Woodster Tischbohrmaschinen, insbesondere für die Modelle TD13T, TD16S, TD16T, TD16VL und TD16SL sowie weitere Maschinen der Marke. Einige dieser Tischbohrmaschinen verwenden auch Bauteile, die bei ähnlich aufgebauten Scheppach Modellen eingesetzt werden. Dadurch können viele ältere Woodstar Maschinen weiterhin repariert und gewartet werden.
Je nach Modell und Verfügbarkeit finden Sie Keilriemen, Bohrfutter, Bohrfutterschlüssel, Riemenscheiben, Rückholfedern, Bohrfutterschutzvorrichtungen, Schalter, Motoren sowie verschiedene mechanische und elektrische Bauteile für die Reparatur Ihrer Tischbohrmaschine.
Eine Tischbohrmaschine besteht aus zahlreichen mechanischen und elektrischen Komponenten, die einzeln ausgetauscht werden können. Bei einem Defekt ist es daher häufig sinnvoll, zunächst die genaue Ursache zu ermitteln, bevor der Kauf einer neuen Maschine in Betracht gezogen wird.
Eine Spindel, die nicht mehr richtig dreht, unregelmäßige Drehzahlen, ein Bohrfutter mit zu viel Spiel, ein lockerer oder gerissener Riemen, eine verschlissene Rückholfeder oder ein Schalter, der den Motor nicht mehr korrekt steuert, können in der Regel unabhängig vom Rest der Maschine repariert werden.
Wenn nur das tatsächlich defekte Bauteil ersetzt wird, lässt sich die Lebensdauer einer vertrauten Tischbohrmaschine verlängern, während Gestell, Bohrtisch und andere noch einwandfreie Hauptkomponenten weiter genutzt werden können.
Bei vielen klassischen Tischbohrmaschinen treibt der Motor die Spindel über einen Keilriemen und Stufenriemenscheiben an. Dieses einfache und bewährte System ermöglicht in der Regel die Auswahl verschiedener Spindeldrehzahlen, indem der Riemen auf unterschiedliche Riemenscheibendurchmesser umgelegt wird.
Mit der Zeit kann sich der Riemen dehnen, verhärten, Risse bekommen oder verschleißen. Ein zu lockerer Riemen kann beim Bohren durchrutschen und den Eindruck erwecken, dass der Maschine Leistung fehlt, insbesondere unter Belastung. Ein stark verschlissener Riemen sollte ersetzt werden, damit die Kraftübertragung zwischen Motor und Spindel wieder einwandfrei funktioniert.
Der Keilriemen für die Woodster TD16SL gehört zu den weiterhin verfügbaren Ersatzteilen und wird auch als kompatibel mit der Scheppach DP16SL angegeben. Vor der Bestellung sollten das genaue Maschinenmodell und die Ersatzteilreferenz unbedingt überprüft werden.
Das Bohrfutter hält den Bohrer während des Betriebs. Sein Zustand hat daher direkten Einfluss auf den sicheren Halt des Werkzeugs und die Bohrqualität. Ein verschlissenes Bohrfutter kann Spiel entwickeln, sich nur noch schwer spannen lassen oder den Bohrer nicht mehr sicher halten.
Bei einem Zahnkranzbohrfutter ist der Bohrfutterschlüssel für das korrekte Spannen unverzichtbar. Geht er verloren oder wird er beschädigt, sollte ein zum montierten Bohrfutter passender Schlüssel verwendet werden, anstatt mit einem ungeeigneten Werkzeug den Zahnkranz zu beschädigen.
Beim Austausch eines Bohrfutters reicht es nicht aus, nur den Spannbereich zu prüfen. Auch die Aufnahme und die Verbindung zur Spindel müssen berücksichtigt werden. Zwei Bohrfutter mit ähnlichen Abmessungen sind daher nicht automatisch untereinander austauschbar.
Die Stufenriemenscheiben sind bei riemengetriebenen Tischbohrmaschinen direkt an der Kraftübertragung und Drehzahleinstellung beteiligt. Durch Umlegen des Riemens zwischen Motor- und Spindelriemenscheibe kann die Spindeldrehzahl an den Bohrerdurchmesser und das zu bearbeitende Material angepasst werden.
Eine beschädigte Riemenscheibe, eine verschlissene Rille oder eine fehlerhafte Befestigung kann das Antriebssystem beeinträchtigen. Ungewöhnliche Vibrationen, ein auffälliger Riemenlauf oder mechanische Geräusche sollten Anlass sein, die Riemenscheiben und ihre Ausrichtung zu kontrollieren.
Vor dem Austausch einer Riemenscheibe sollten stets Bohrung, Befestigungssystem und Ersatzteilreferenz überprüft werden, da bei Woodstar, Woodster oder Scheppach Tischbohrmaschinen unterschiedliche Ausführungen verbaut worden sein können.
Beim Betätigen des Vorschubhebels einer Tischbohrmaschine bewegen sich Spindel und Bohrfutter nach unten zum Werkstück. Nach dem Loslassen unterstützt eine Rückholfeder den Mechanismus dabei, wieder in seine obere Position zurückzukehren.
Im Laufe der Jahre kann diese Feder an Spannung verlieren, brechen oder den Mechanismus nicht mehr richtig zurückführen. Das Bohrfutter fährt dann möglicherweise nur langsam nach oben oder bleibt teilweise abgesenkt. Je nach Konstruktion der Maschine können die Feder oder einzelne Teile des Mechanismus separat ausgetauscht werden.
Bei Arbeiten an einer Rückholfeder ist Vorsicht geboten, da sie unter Spannung stehen kann. Vor allen mechanischen oder elektrischen Arbeiten muss die Maschine grundsätzlich vom Stromnetz getrennt werden.
Der Bohrfutterschutz ist ein wichtiges Sicherheitselement. Er reduziert während des Betriebs den direkten Zugang zum rotierenden Bohrfutter und Bohrer. Ist er gebrochen, gerissen, nicht mehr vorhanden oder bleibt er nicht mehr korrekt in Position, sollte er vor der erneuten Verwendung der Maschine ersetzt werden.
Je nach Modell kann der Schutz mit einer Sicherheitseinrichtung oder einem Sicherheitsschalter verbunden sein, der den Betrieb der Tischbohrmaschine verhindert, wenn der Schutz nicht korrekt positioniert ist. Ein Startproblem kann daher manchmal durch ein Sicherheitselement und nicht durch den Motor selbst verursacht werden.
Eine Sicherheitseinrichtung sollte niemals überbrückt werden, um einen Defekt zu umgehen. Stattdessen muss das fehlerhafte Bauteil identifiziert und durch ein kompatibles Ersatzteil ersetzt werden.
Der Schalter wird bei jedem Ein- und Ausschalten der Maschine betätigt. Mit der Zeit können seine internen Kontakte, der Mechanismus oder zugehörige Sicherheitselemente verschleißen. Eine Tischbohrmaschine, die nicht mehr startet, hat jedoch nicht automatisch einen defekten Schalter: Auch Stromversorgung, Verkabelung, Sicherheitseinrichtungen und Motor sollten überprüft werden.
Auch der Elektromotor kann bei bestimmten Maschinen ersetzt werden, sofern das entsprechende Ersatzteil noch verfügbar ist. Vor einem Austausch sollte sichergestellt werden, dass der Fehler tatsächlich vom Motor und nicht von einem anderen Bauteil verursacht wird.
Arbeiten an elektrischen Komponenten dürfen nur bei vom Stromnetz getrennter Maschine durchgeführt werden. Wenn Diagnose oder Austausch die eigenen Kenntnisse übersteigen, sollten diese Arbeiten einer qualifizierten Fachkraft überlassen werden.
Viele Woodstar und Woodster Maschinen sind technisch mit bestimmten Scheppach Modellen verwandt. Dies gilt insbesondere für die Woodster TD16SL, bei der einige Ersatzteile wie der Riemen auch bei der Scheppach DP16SL verwendet werden.
Diese Ähnlichkeit bedeutet jedoch nicht, dass alle Teile untereinander austauschbar sind. Innerhalb derselben Baureihe können während der Produktion verschiedene Änderungen oder Überarbeitungen vorgenommen worden sein. Ein Ersatzteil, das dem montierten Teil optisch ähnelt, ist daher nicht automatisch kompatibel.
Prüfen Sie vor der Bestellung sorgfältig das genaue Modell Ihrer Woodstar oder Woodster Tischbohrmaschine, die Referenz des benötigten Ersatzteils, gegebenenfalls die Positionsnummer in der Explosionszeichnung sowie, falls erforderlich, das Herstellungsdatum oder die Seriennummer der Maschine.
Eine gut gewartete Tischbohrmaschine kann viele Jahre zuverlässig eingesetzt werden. Regelmäßige Reinigung verhindert, dass sich Späne und Bohrreste am Tisch, an der Säule und an beweglichen Teilen ansammeln. Außerdem sollten regelmäßig Spannung und Zustand des Riemens, die Spannfunktion des Bohrfutters, mögliches Spindelspiel sowie die einwandfreie Funktion der Sicherheitseinrichtungen überprüft werden.
Ungewöhnliche Geräusche, neue Vibrationen oder ein Verlust an Bohrgenauigkeit sollten nicht ignoriert werden. Wird ein verschlissener Riemen, ein abgenutztes Bohrfutter oder ein lockeres mechanisches Bauteil frühzeitig erkannt, lässt sich vermeiden, dass dadurch weitere Komponenten vorzeitig verschleißen.
Mit den passenden Ersatzteilen für Woodstar und Woodster Tischbohrmaschinen können viele seit Jahren genutzte Maschinen weiterhin repariert werden. Manchmal genügen bereits ein Riemen, ein Bohrfutter, eine Rückholfeder, eine Schutzvorrichtung, eine Riemenscheibe oder ein Schalter, um die Maschine wieder vollständig einsatzbereit zu machen.
Das Ziel besteht darin, den Fehler richtig zu diagnostizieren, die passende Ersatzteilreferenz zu bestimmen und nur das tatsächlich benötigte Bauteil auszutauschen. So können Sie Ihre Woodstar Tischbohrmaschine länger nutzen, den unnötigen Austausch einer reparierbaren Maschine vermeiden und weiterhin mit einem Gerät arbeiten, das Sie bereits gut kennen.
