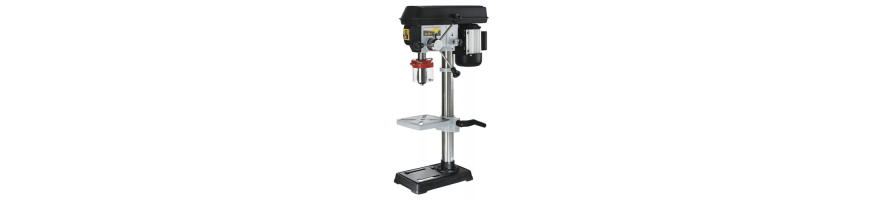

Il vostro trapano a colonna Woodstar o Woodster vi accompagna già da diversi anni nei lavori di foratura di legno, metallo e altri materiali? Se la macchina è ancora complessivamente in buone condizioni, una cinghia usurata, un mandrino danneggiato, un interruttore difettoso o un componente meccanico consumato non sono necessariamente un motivo per sostituire l'intero trapano a colonna.
In questa categoria trovate ricambi per trapani a colonna Woodstar e Woodster, in particolare per i modelli TD13T, TD16S, TD16T, TD16VL e TD16SL, oltre che per altre macchine del marchio. Alcuni di questi trapani a colonna utilizzano componenti presenti anche su modelli Scheppach dalla costruzione simile. Ciò permette di continuare a riparare e mantenere numerose macchine Woodstar anche dopo molti anni.
In base al modello e alla disponibilità potete trovare cinghie trapezoidali, mandrini, chiavi per mandrino, pulegge, molle di richiamo, protezioni del mandrino, interruttori, motori e diversi componenti meccanici ed elettrici per la riparazione del vostro trapano a colonna.
Un trapano a colonna è composto da numerosi componenti meccanici ed elettrici che possono essere sostituiti singolarmente. In caso di guasto è quindi spesso conveniente individuarne con precisione la causa prima di prendere in considerazione l'acquisto di una nuova macchina.
Un mandrino che non ruota più correttamente, una velocità irregolare, un mandrino portapunta con troppo gioco, una cinghia allentata o rotta, una molla di richiamo usurata oppure un interruttore che non comanda più correttamente il motore possono generalmente essere riparati senza sostituire il resto della macchina.
Sostituendo soltanto il componente realmente difettoso è possibile prolungare la durata di un trapano a colonna che già conoscete, continuando a utilizzare la struttura, il piano di lavoro e gli altri componenti principali ancora perfettamente efficienti.
Su molti trapani a colonna tradizionali il motore aziona il mandrino tramite una cinghia trapezoidale e pulegge a gradini. Questo sistema semplice e collaudato permette generalmente di selezionare diverse velocità di rotazione spostando la cinghia sui differenti diametri delle pulegge.
Con il tempo la cinghia può allungarsi, indurirsi, screpolarsi o consumarsi. Una cinghia troppo lenta può slittare durante la foratura e dare l'impressione che la macchina manchi di potenza, soprattutto sotto carico. Una cinghia molto usurata deve essere sostituita per ripristinare una corretta trasmissione della potenza tra motore e mandrino.
La cinghia trapezoidale per Woodster TD16SL rientra tra i ricambi ancora disponibili ed è indicata anche come compatibile con lo Scheppach DP16SL. Prima dell'ordine è indispensabile verificare il modello esatto della macchina e il riferimento del ricambio.
Il mandrino portapunta trattiene la punta durante il funzionamento. Il suo stato influisce quindi direttamente sul corretto serraggio dell'utensile e sulla qualità della foratura. Un mandrino usurato può sviluppare gioco, diventare difficile da serrare oppure non trattenere più saldamente la punta.
Su un mandrino a cremagliera, la chiave per mandrino è indispensabile per effettuare un serraggio corretto. Se viene persa o danneggiata, è opportuno utilizzare una chiave adatta al mandrino installato, evitando utensili non idonei che potrebbero danneggiare la dentatura.
Quando si sostituisce un mandrino non è sufficiente controllare soltanto la capacità di serraggio. Devono essere verificati anche l'attacco e il collegamento con il mandrino della macchina. Due mandrini portapunta di dimensioni simili non sono quindi necessariamente intercambiabili.
Le pulegge a gradini dei trapani a colonna con trasmissione a cinghia intervengono direttamente nella trasmissione della potenza e nella regolazione della velocità. Spostando la cinghia tra la puleggia del motore e quella del mandrino è possibile adattare la velocità di rotazione al diametro della punta e al materiale da lavorare.
Una puleggia danneggiata, una gola usurata o un fissaggio difettoso possono compromettere il sistema di trasmissione. Vibrazioni insolite, un movimento anomalo della cinghia o rumori meccanici devono portare al controllo delle pulegge e del loro allineamento.
Prima di sostituire una puleggia è necessario verificarne sempre il foro, il sistema di fissaggio e il riferimento del ricambio, poiché sui trapani a colonna Woodstar, Woodster o Scheppach possono essere state utilizzate versioni differenti.
Azionando la leva di avanzamento di un trapano a colonna, il mandrino e il portapunta scendono verso il pezzo da lavorare. Quando la leva viene rilasciata, una molla di richiamo aiuta il meccanismo a ritornare nella posizione superiore.
Con il passare degli anni questa molla può perdere tensione, rompersi o non riportare più correttamente il meccanismo verso l'alto. Il mandrino può quindi risalire lentamente oppure rimanere parzialmente abbassato. In base alla costruzione della macchina, la molla o singoli componenti del meccanismo possono essere sostituiti separatamente.
Durante gli interventi sulla molla di richiamo è necessario prestare attenzione, poiché può essere sotto tensione. Prima di qualsiasi intervento meccanico o elettrico, la macchina deve sempre essere scollegata dalla rete elettrica.
La protezione del mandrino è un importante dispositivo di sicurezza. Riduce l'accesso diretto al mandrino e alla punta in rotazione durante il funzionamento. Se è rotta, crepata, mancante o non rimane più correttamente in posizione, deve essere sostituita prima di utilizzare nuovamente la macchina.
In base al modello, la protezione può essere associata a un dispositivo o a un interruttore di sicurezza che impedisce il funzionamento del trapano a colonna quando la protezione non è posizionata correttamente. Un problema di avviamento può quindi essere causato da un dispositivo di sicurezza e non necessariamente dal motore.
Un dispositivo di sicurezza non deve mai essere bypassato per aggirare un guasto. Il componente difettoso deve invece essere identificato e sostituito con un ricambio compatibile.
L'interruttore viene azionato a ogni accensione e spegnimento della macchina. Con il tempo, i contatti interni, il meccanismo o i dispositivi di sicurezza associati possono usurarsi. Un trapano a colonna che non si avvia non ha però necessariamente un interruttore guasto: devono essere controllati anche l'alimentazione elettrica, il cablaggio, i dispositivi di sicurezza e il motore.
Anche il motore elettrico può essere sostituito su determinate macchine, se il relativo ricambio è ancora disponibile. Prima della sostituzione è opportuno assicurarsi che il guasto provenga realmente dal motore e non da un altro componente.
Gli interventi sui componenti elettrici devono essere eseguiti esclusivamente con la macchina scollegata dalla rete. Se la diagnosi o la sostituzione superano le proprie competenze, è consigliabile affidare il lavoro a un tecnico qualificato.
Numerose macchine Woodstar e Woodster sono tecnicamente correlate ad alcuni modelli Scheppach. È il caso in particolare del Woodster TD16SL, per il quale alcuni ricambi, come la cinghia, vengono utilizzati anche sullo Scheppach DP16SL.
Questa somiglianza non significa tuttavia che tutti i componenti siano intercambiabili. Anche all'interno della stessa gamma possono essere state introdotte modifiche o revisioni durante la produzione. Un ricambio visivamente simile al componente montato non è quindi automaticamente compatibile.
Prima di ordinare, controllate attentamente il modello esatto del vostro trapano a colonna Woodstar o Woodster, il riferimento del ricambio necessario, l'eventuale numero di posizione nell'esploso e, se richiesto, la data di produzione o il numero di serie della macchina.
Un trapano a colonna sottoposto a una corretta manutenzione può funzionare in modo affidabile per molti anni. Una pulizia regolare evita l'accumulo di trucioli e residui di lavorazione sul piano, sulla colonna e sulle parti mobili. È inoltre consigliabile controllare periodicamente la tensione e lo stato della cinghia, il serraggio del mandrino portapunta, l'eventuale gioco del mandrino e il corretto funzionamento dei dispositivi di sicurezza.
Rumori insoliti, nuove vibrazioni o una perdita di precisione nella foratura non devono essere ignorati. Individuare tempestivamente una cinghia usurata, un mandrino portapunta consumato o un componente meccanico allentato può evitare l'usura prematura di altre parti della macchina.
Con i giusti ricambi per trapani a colonna Woodstar e Woodster, molte macchine utilizzate da anni possono continuare a essere riparate. A volte sono sufficienti una cinghia, un mandrino portapunta, una molla di richiamo, una protezione, una puleggia o un interruttore per rendere nuovamente la macchina pienamente operativa.
L'obiettivo è diagnosticare correttamente il problema, individuare il riferimento di ricambio adatto e sostituire soltanto il componente realmente necessario. In questo modo potrete utilizzare più a lungo il vostro trapano a colonna Woodstar, evitare la sostituzione inutile di una macchina ancora riparabile e continuare a lavorare con un'attrezzatura che conoscete già bene.
