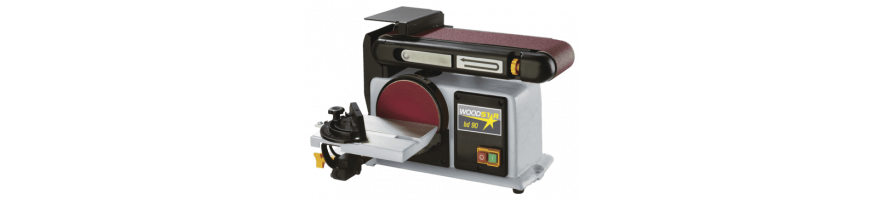

Ist Ihre Woodstar oder Woodster Band- und Tellerschleifmaschine bereits seit mehreren Jahren im Einsatz und zeigen einzelne Bauteile erste Verschleißerscheinungen? Ein lockerer Antriebsriemen, eine beschädigte Rolle, ein defekter Schalter oder ein verschlissener Schleifteller bedeuten nicht zwangsläufig, dass die komplette Maschine ersetzt werden muss. Diese stationären Schleifmaschinen bestehen aus zahlreichen Komponenten, die einzeln ausgetauscht werden können, um ihre Lebensdauer zu verlängern.

In dieser Kategorie finden Sie Ersatzteile für Woodstar und Woodster Band- und Tellerschleifmaschinen, insbesondere für die Modelle Woodster BD75 und BD90 sowie für weitere Maschinen ähnlicher Bauart. Je nach Ersatzteilreferenz werden zahlreiche Komponenten auch bei bestimmten Schleifmaschinen von Scheppach, Kity, Parkside oder Manupro verwendet.

Je nach Modell und Verfügbarkeit finden Sie unter anderem Motoren, Zahnriemen und Poly-V-Riemen, Riemenscheiben, Antriebsräder und Antriebsrollen, Umlenkrollen, Schleifteller, Arbeitstische, Winkelanschläge, Schalter, Anlaufrelais, Gehäuseteile und Schleifbandschutzvorrichtungen.

Woodstar Schleifmaschine reparieren statt ersetzen

Eine kombinierte Band- und Tellerschleifmaschine ist eine vergleichsweise einfache und robuste Maschine. Der Motor treibt die Schleifeinheiten über Riemenscheiben, Riemen und Rollen an, während Arbeitstische und Anschläge das Werkstück beim Schleifen sicher führen und positionieren.

Im Laufe der Jahre können einzelne Verschleißteile beschädigt werden, ohne dass der allgemeine Zustand der Maschine beeinträchtigt ist. Ein durchrutschender Riemen, eine verschlissene Rolle oder eine beschädigte Riemenscheibe können den Lauf des Schleifbands stören. Ein defekter Schalter oder ein fehlerhaftes Relais kann verhindern, dass der Motor startet, obwohl die mechanischen Komponenten weiterhin einwandfrei funktionieren.

Durch den gezielten Austausch des betroffenen Bauteils lässt sich eine Woodstar oder Woodster Schleifmaschine häufig noch viele Jahre weiterverwenden.

Antriebsriemen für Woodstar Band- und Tellerschleifmaschinen

Der Antriebsriemen ist ein wesentlicher Bestandteil des Antriebssystems. Je nach Konstruktion der Maschine überträgt er die Drehbewegung des Motors auf den Mechanismus, der das Schleifband oder den Schleifteller antreibt.

Mit der Zeit kann sich ein Riemen längen, verschleißen, Risse bekommen oder bei einem Zahnriemen einzelne Zähne verlieren. Mögliche Anzeichen sind ein unregelmäßiger Lauf, Drehzahlverlust unter Belastung, ungewöhnliche Geräusche oder ein Stillstand der Schleifeinheit, obwohl der Motor weiterläuft.

Zu den verfügbaren Ersatzteilen gehören 150XL Zahnriemen sowie Poly-V-Riemen, die bei verschiedenen Band- und Tellerschleifmaschinen eingesetzt werden. Vor der Bestellung müssen Ersatzteilreferenz und Abmessungen sorgfältig geprüft werden, da optisch sehr ähnliche Maschinen unterschiedliche Riemen verwenden können.

Rollen, Umlenkrollen und Antriebsräder

Das Schleifband läuft über mehrere Rollen und Umlenkrollen, die für Antrieb und Führung sorgen. Diese Bauteile müssen sich einwandfrei drehen und das Schleifband während des Betriebs stabil in seiner Position halten.

Eine beschädigte Rolle, eine verschlissene Oberfläche, eine Welle mit zu viel Spiel oder eine schwergängige Umlenkrolle können den Bandlauf beeinträchtigen. Das Schleifband kann dann seitlich verlaufen, vibrieren oder sich ungleichmäßig abnutzen.

Die Kategorie umfasst verschiedene Antriebsrollen, Umlenkrollen, Antriebsräder und Rollenachsen für mehrere Generationen von Schleifmaschinen. Orientieren Sie sich stets am Maschinenmodell und, wenn möglich, an der Positionsnummer des Ersatzteils in der Explosionszeichnung.

Antriebs- und Motorriemenscheiben

Die Riemenscheiben sind direkt an der Kraftübertragung zwischen Motor und Schleifeinheit beteiligt. Einige Schleifmaschinen verwenden eine Zahnriemenscheibe in Verbindung mit einem Zahnriemen, während andere über ein anderes Antriebssystem verfügen.

Eine Riemenscheibe mit beschädigten Zähnen, zu großem Spiel in der Bohrung oder mangelhafter Befestigung kann Vibrationen, ruckartigen Lauf oder Störungen beim Schleifbandbetrieb verursachen.

Motorriemenscheiben und Antriebsriemenscheiben sind für verschiedene Schleifmaschinen von Scheppach, Woodster, Kity und Parkside erhältlich. Die Kompatibilität sollte vor dem Kauf immer genau überprüft werden.

Schleifteller und Aufnahme für Schleifscheiben

Bei der Tellerschleifeinheit nimmt der Schleifteller die Schleifscheibe auf und muss gleichmäßig und ruhig laufen. Ein verzogener oder beschädigter Schleifteller beziehungsweise zu großes Spiel können Vibrationen verursachen und die Schleifgenauigkeit beeinträchtigen.

Für Maschinen, die konstruktiv mit bestimmten Woodstar und Woodster Modellen verwandt sind, stehen verschiedene Schleifteller zur Verfügung. Vor dem Austausch müssen Durchmesser, Befestigungssystem und Ersatzteilreferenz geprüft werden.

Ein einwandfreier Zustand des Schleiftellers ist besonders wichtig, um ein gleichmäßiges Schleifergebnis und den korrekten Abstand zwischen Schleifscheibe und Arbeitstisch zu gewährleisten.

Arbeitstisch und Winkelanschlag

Der Arbeitstisch stützt das Werkstück beim Schleifen am Band oder Teller. Er muss korrekt befestigt und eingestellt sein, um präzises und sicheres Arbeiten zu ermöglichen.

Der Winkelanschlag erleichtert das Schleifen von Kanten oder Werkstückenden in einem festgelegten Winkel. Ein fehlender oder beschädigter Anschlag kann ersetzt werden, sofern ein kompatibles Ersatzteil verfügbar ist.

Für Band- und Tellerschleifmaschinen von Scheppach, Woodstar und Woodster sowie für weitere Maschinen ähnlicher Bauart sind verschiedene Arbeitstische und Winkelanschläge erhältlich.

Motor, Schalter und Anlaufrelais

Wenn eine Schleifmaschine nicht mehr startet, ist nicht zwangsläufig der Motor die Ursache. Auch Schalter, Verkabelung, Sicherheitseinrichtungen oder das Anlaufrelais können für die Störung verantwortlich sein.

Die Kategorie umfasst unter anderem einen Motor für die Woodster BD75 Schleifmaschine, der auch bei bestimmten Scheppach Schleifmaschinen eingesetzt wird, sowie Schalter und Anlaufrelais für verschiedene Band- und Tellerschleifmaschinen.

Vor dem Austausch eines elektrischen Bauteils sollte die Fehlerursache genau festgestellt werden. Elektrische Arbeiten dürfen nur bei vom Stromnetz getrennter Maschine durchgeführt und im Zweifelsfall einer qualifizierten Fachkraft überlassen werden.

Gehäuse und Schleifbandschutz

Gehäuse und Schutzvorrichtungen sind nicht nur optische Bauteile. Sie tragen zur Sicherheit des Anwenders bei, indem sie den Zugang zu beweglichen Teilen begrenzen und bestimmte Bereiche des Antriebsmechanismus schützen.

Eine gebrochene, fehlende oder nicht mehr sicher befestigte Schutzvorrichtung sollte vor der weiteren Verwendung der Schleifmaschine ersetzt werden. Für verschiedene kompatible Maschinen sind unterschiedliche Gehäuseteile, Schleifbandschutzvorrichtungen und Schutzplatten erhältlich.

Eine Schleifmaschine sollte nicht mit demontierten oder beschädigten Schutzvorrichtungen betrieben werden.

Woodstar, Woodster und Scheppach: teilweise gemeinsame Ersatzteile

Die Marken Woodstar und Woodster haben mehrere Schleifmaschinen angeboten, deren Konstruktion eng mit bestimmten Scheppach Maschinen verwandt ist. Einige Ersatzteile dieser Kategorie sind deshalb für mehrere Marken und Modelle angegeben.

Dies betrifft insbesondere bestimmte Motoren, Anschläge, Rollen, Riemenscheiben, Riemen und Schutzkomponenten. Dank dieser technischen Verwandtschaft sind auch heute noch Ersatzteile für bestimmte Woodstar oder Woodster Schleifmaschinen erhältlich, die bereits seit mehreren Jahren nicht mehr produziert werden.

Das bedeutet jedoch nicht, dass alle Teile untereinander austauschbar sind. Auch innerhalb eines Maschinenmodells können während der Produktionszeit technische Änderungen vorgenommen worden sein.

Prüfen Sie deshalb vor jeder Bestellung sorgfältig das genaue Modell Ihrer Woodstar oder Woodster Schleifmaschine, die Referenz des gesuchten Ersatzteils, gegebenenfalls dessen Positionsnummer in der Explosionszeichnung sowie Herstellungsdatum oder Seriennummer, wenn diese Angaben erforderlich sind.

Band- und Tellerschleifmaschine richtig warten

Eine regelmäßige Wartung trägt dazu bei, die Lebensdauer der Schleifmaschine zu verlängern. Schleifstaub kann sich an Rollen, Gehäuseteilen, Motor und Antriebssystem ablagern. Regelmäßiges Reinigen reduziert diese Ablagerungen und erleichtert das frühzeitige Erkennen von Verschleiß.

Außerdem sollten regelmäßig Zustand und Spannung der Antriebsriemen, die freie Drehung der Rollen, der Lauf des Schleifbands, die Befestigung von Arbeitstischen und Anschlägen sowie der Zustand der Schutzvorrichtungen kontrolliert werden.

Ungewöhnliche Geräusche, neue Vibrationen, ein regelmäßig seitlich verlaufendes Schleifband oder Leistungsverlust sollten Anlass sein, die Ursache zu ermitteln, bevor die Maschine weiter benutzt wird.

Lebensdauer Ihrer Woodstar Schleifmaschine verlängern

Mit den passenden Ersatzteilen für Woodstar und Woodster Band- und Tellerschleifmaschinen können viele Maschinen auch Jahre nach dem Kauf weiterhin gewartet und repariert werden. Ein Antriebsriemen, eine Rolle, eine Riemenscheibe, ein Schalter, ein Schleifteller oder eine Schutzvorrichtung können bereits ausreichen, um die Schleifmaschine wieder vollständig einsatzbereit zu machen.

Ziel ist es, die Fehlerursache richtig zu diagnostizieren und vor dem Austausch die passende Ersatzteilreferenz zu bestimmen. So vermeiden Sie den unnötigen Austausch einer noch reparierbaren Maschine und können Ihre Woodstar oder Woodster Schleifmaschine noch viele Jahre weiterverwenden.
